1:22.5比例DRG BR03太平洋型机车结构

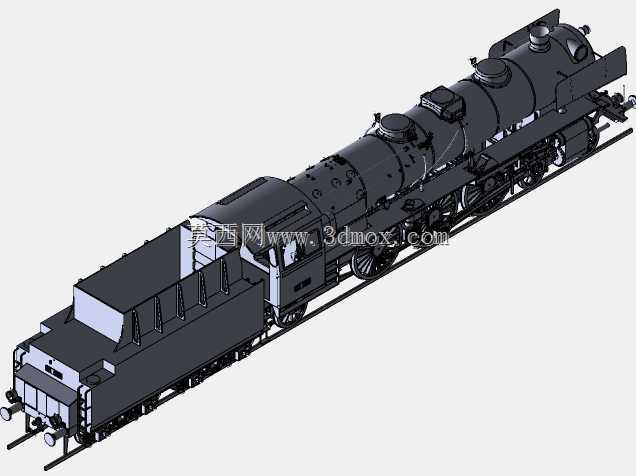

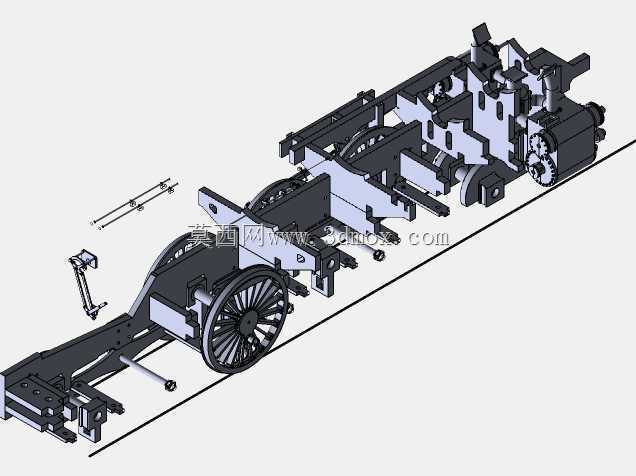

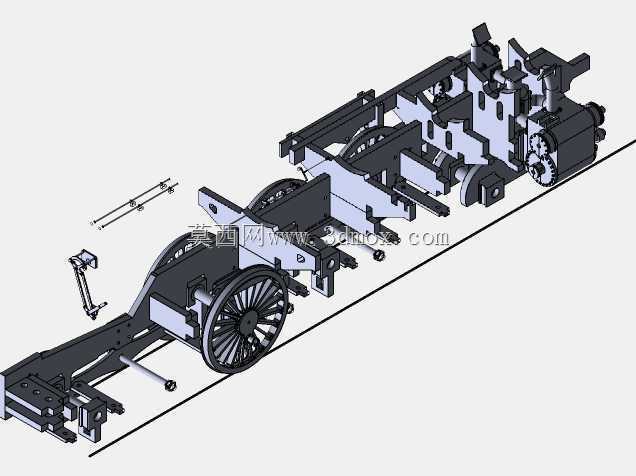

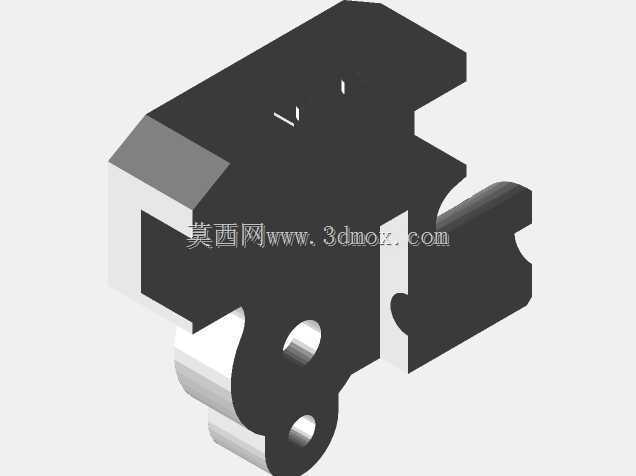

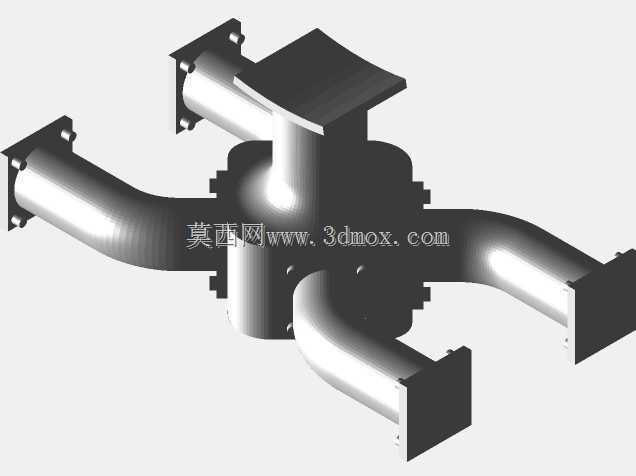

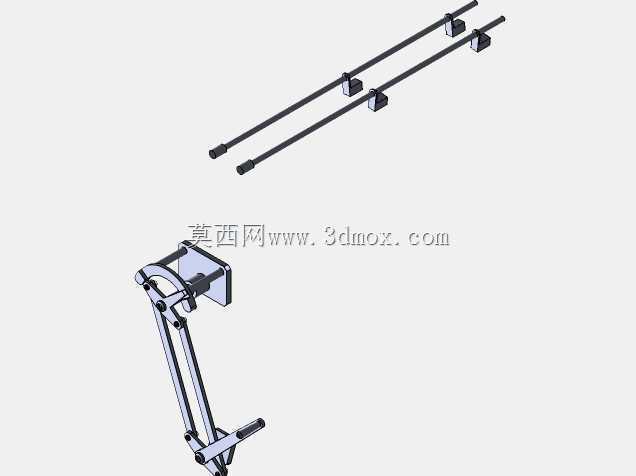

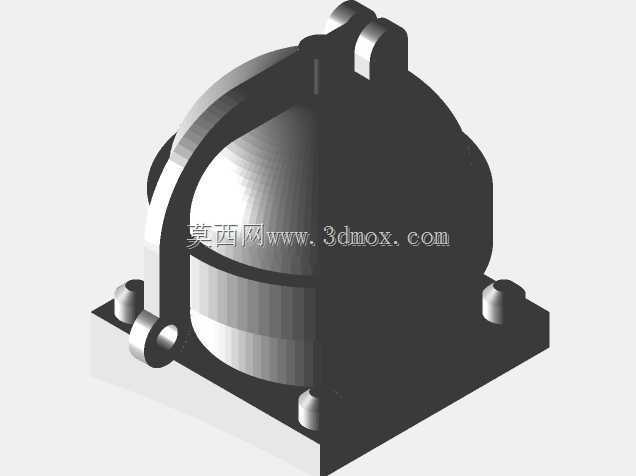

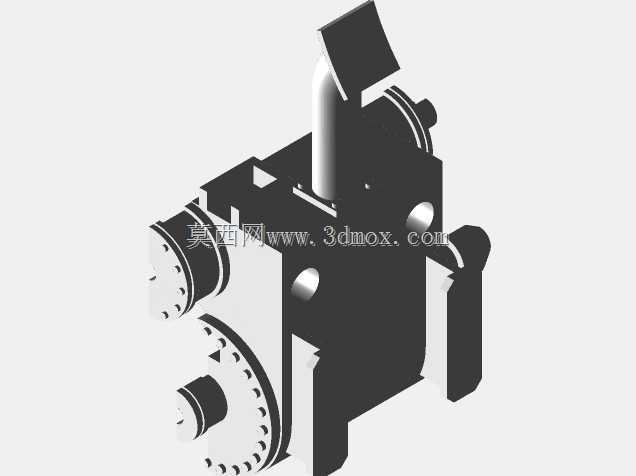

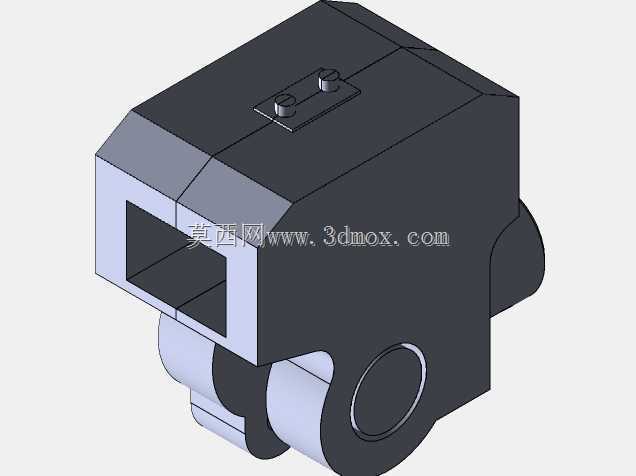

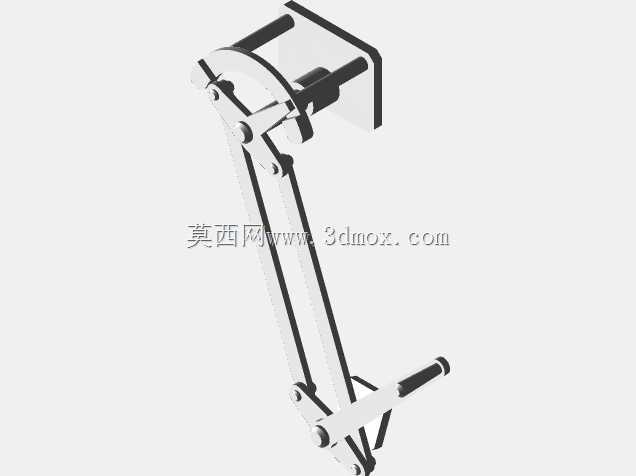

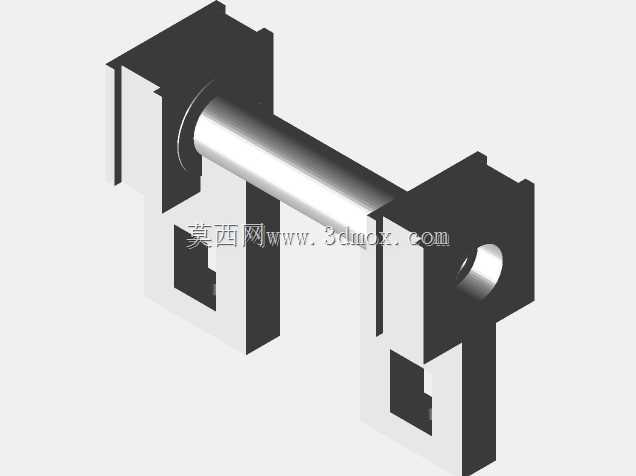

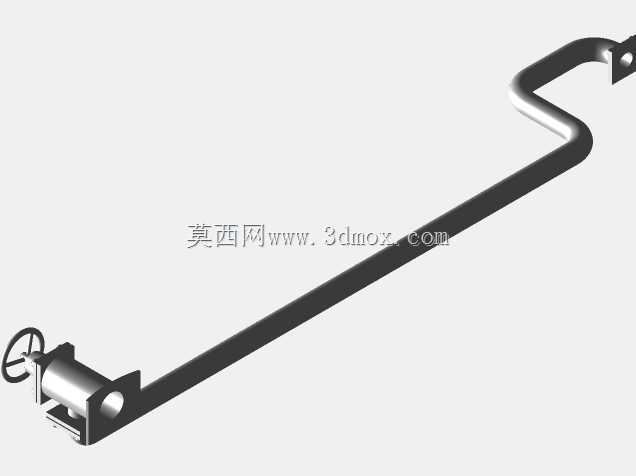

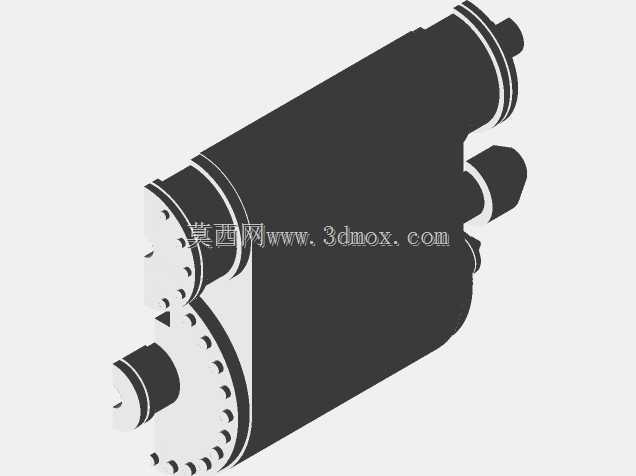

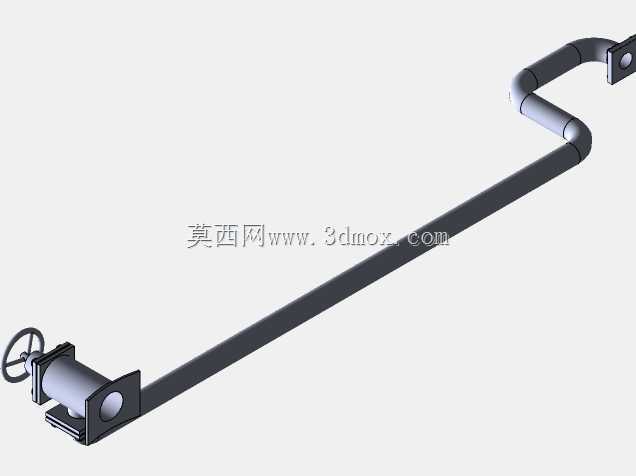

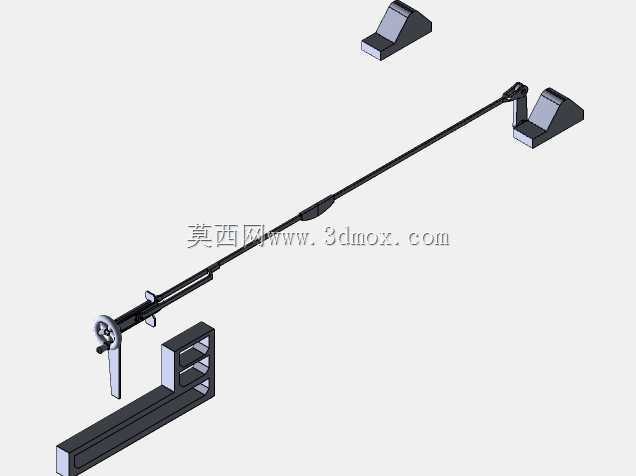

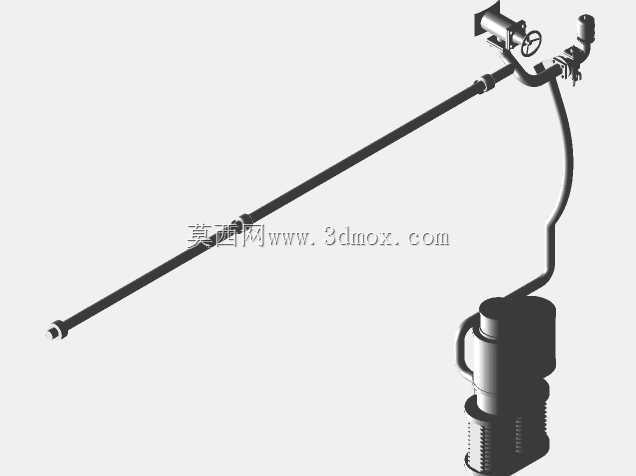

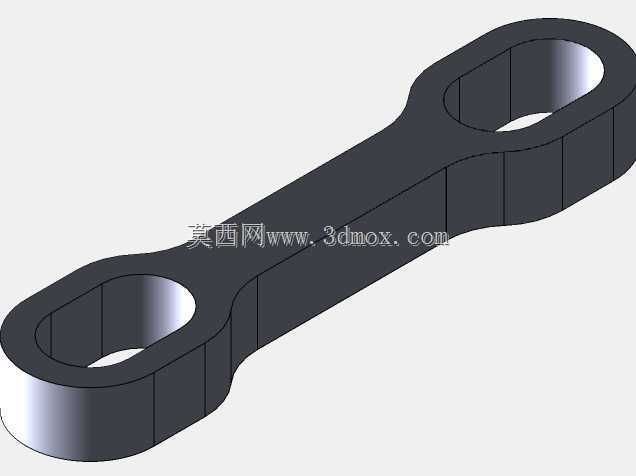

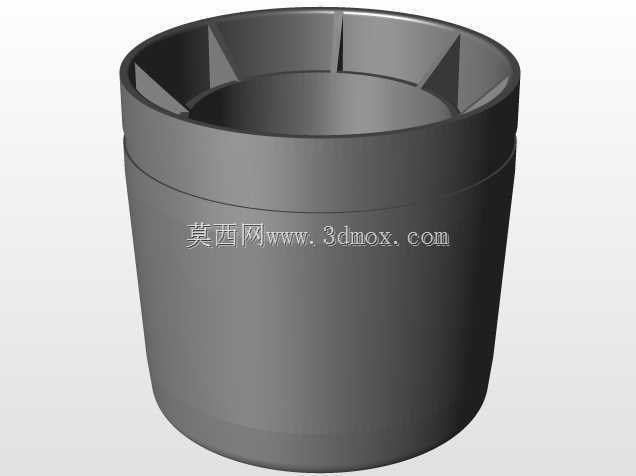

　　本次呈现的1:22.5比例DRG BR03太平洋型机车结构，核心面向铁道装备仿真展示、教学教具开发、静态收藏模型制作等场景，区别于量产成品模型，该结构预留了全部分件的切割与组装余量，适配激光切割、3D打印等多种小批量制作工艺，可直接用于模型工坊的样件试制、院校轨道交通专业的结构认知教学，也能为铁道爱好者的手工拼装提供精准的结构参照。从实际用途来看，该结构还原了BR03型蒸汽机车的核心车体框架布局，没有做过度的外观蒙皮简化，所有走行部、车体侧墙、锅炉舱的分隔结构都按照实车比例缩放，既可以单独作为框架结构展示机车的受力传递路径，也能在后续加装外部蒙皮、管路细节后完成整车模型的制作，适配不同深度的制作需求。从功能特性上看，

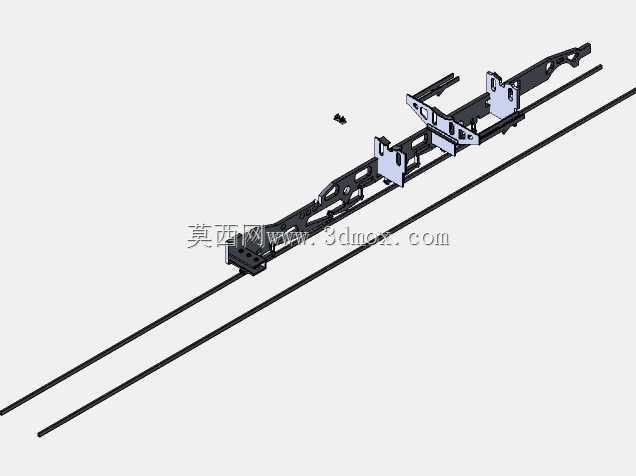

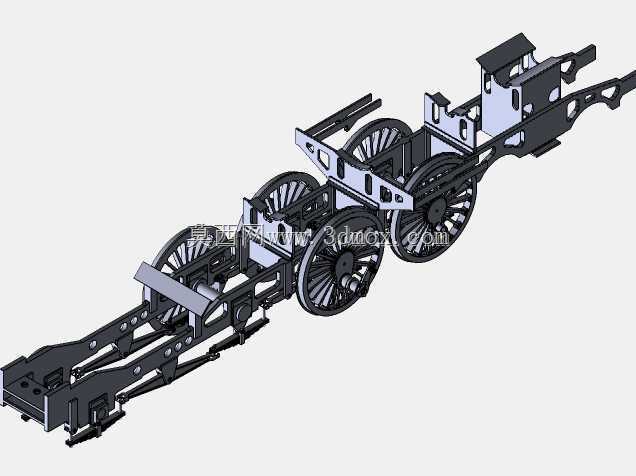

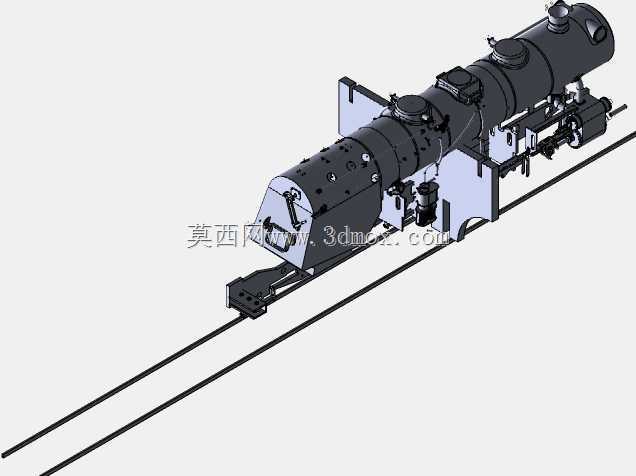

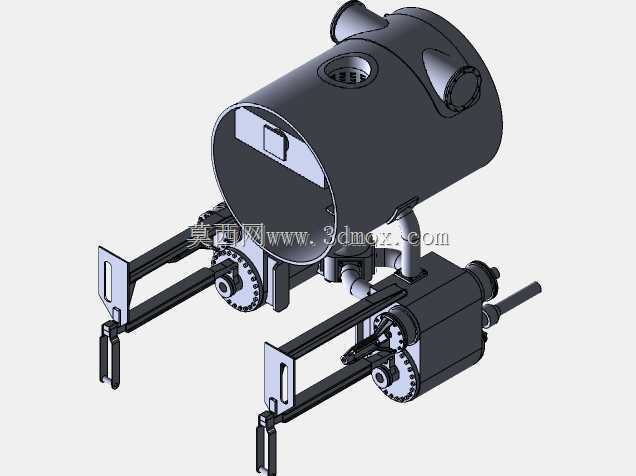

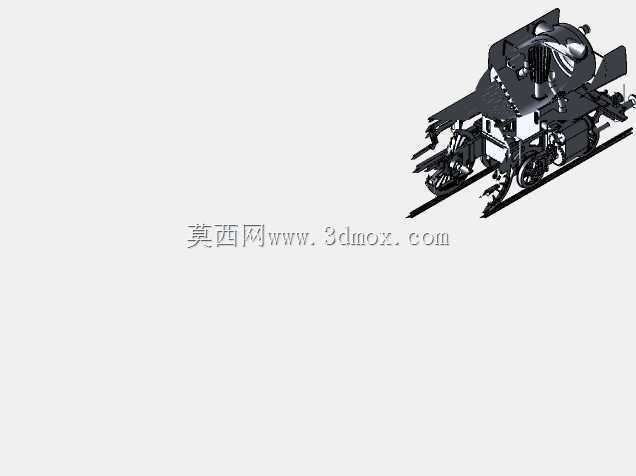

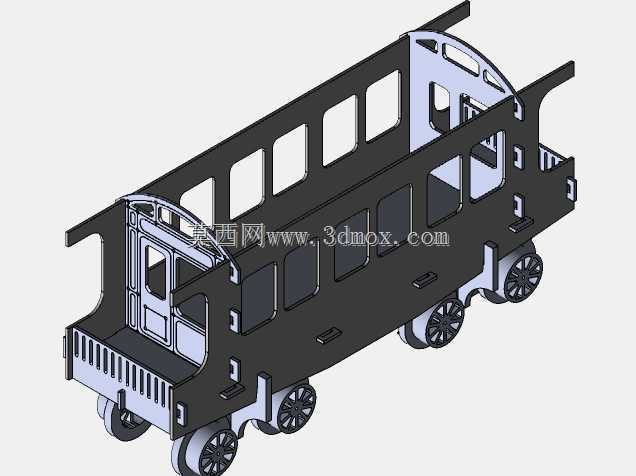

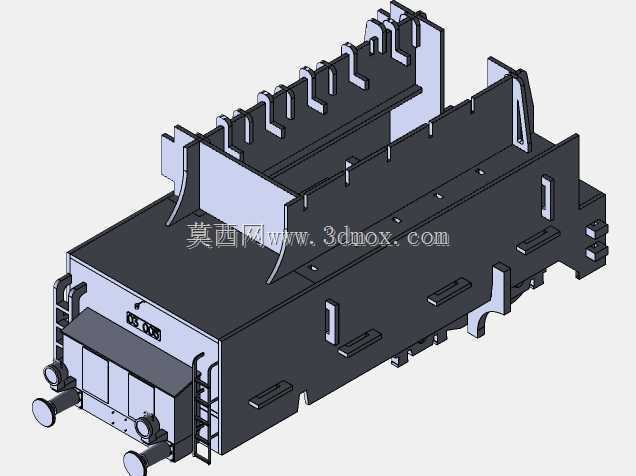

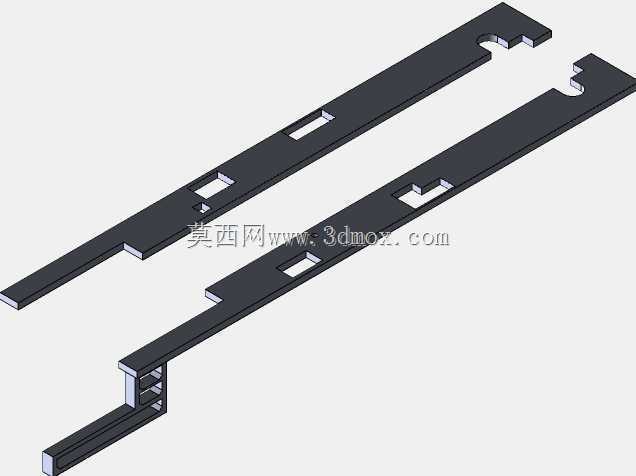

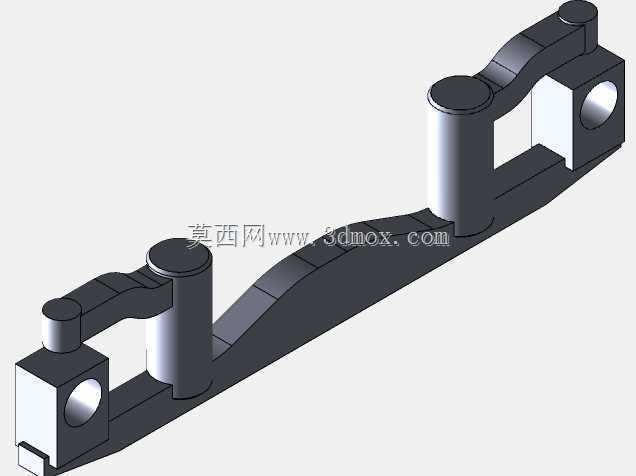

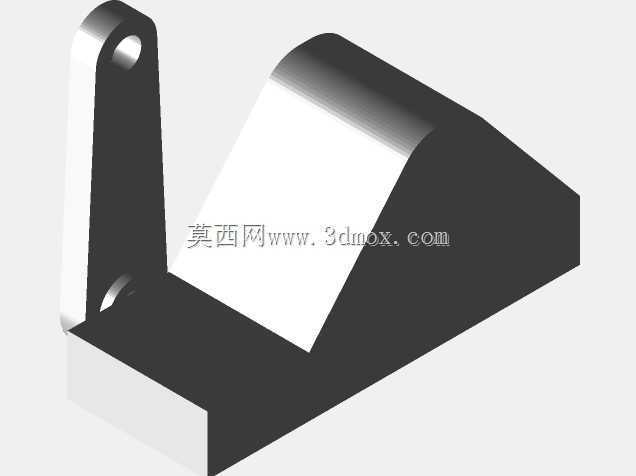

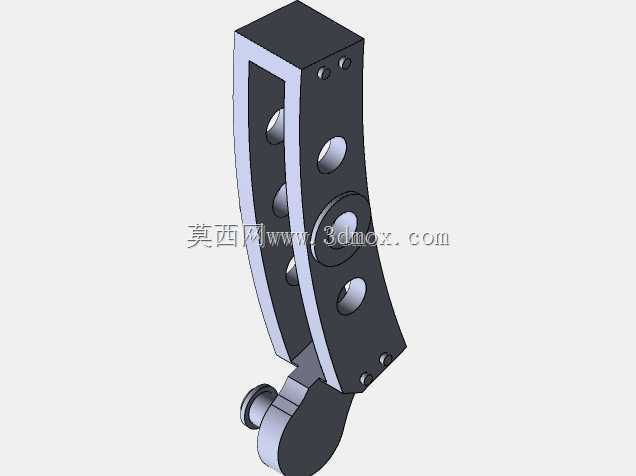

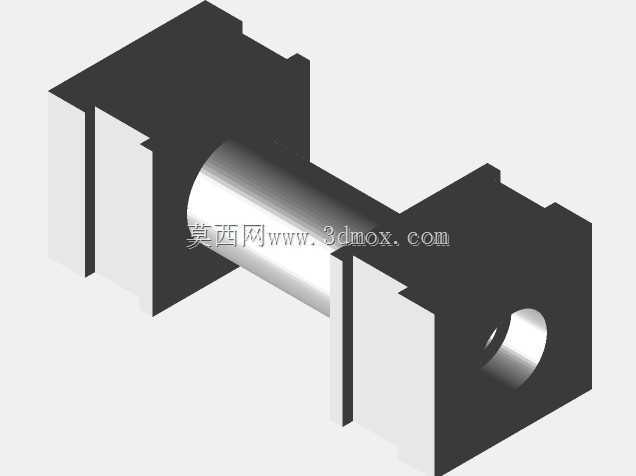

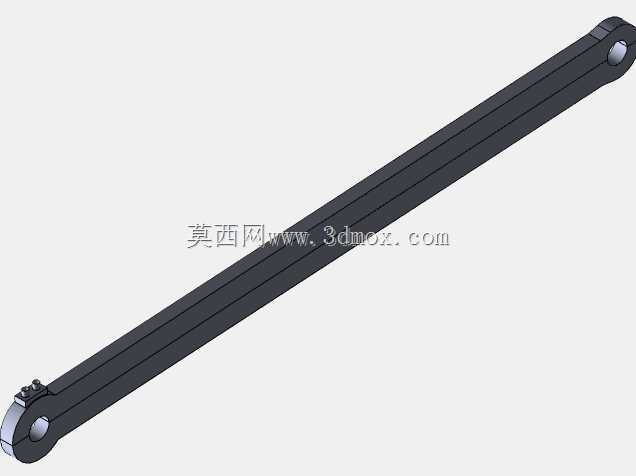

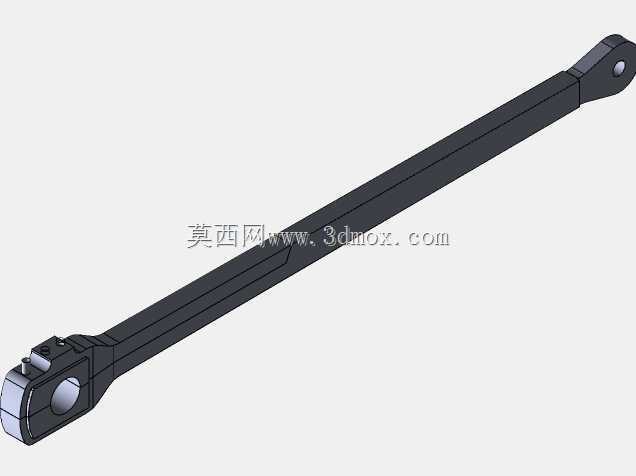

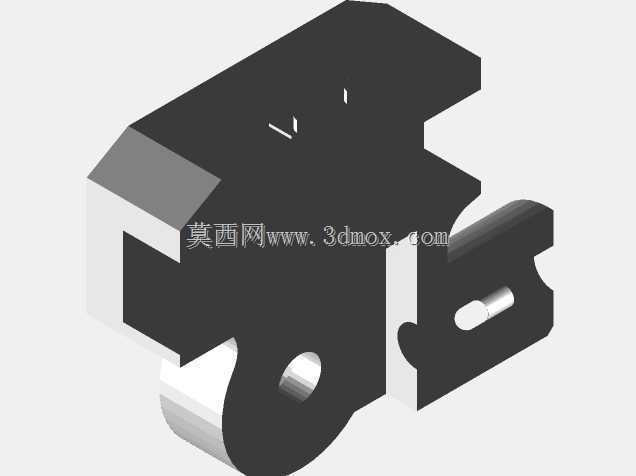

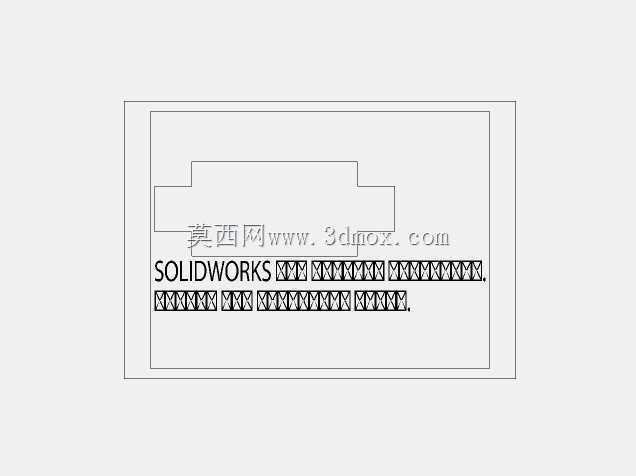

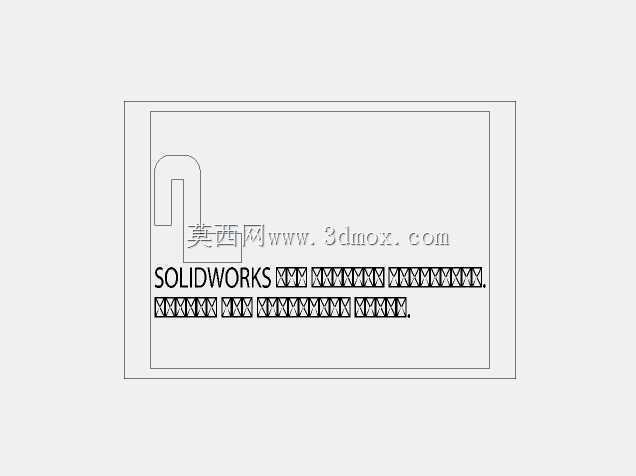

　　当前结构处于未完全组装的分件状态，所有连接位都预留了标准的插接余量，没有做一体化的合并处理，每个分件的边缘都做了适配切割工艺的公差补偿，避免切割后因材料厚度导致的组装卡滞；侧墙部分的镂空位置完全对应实车的检修口、窗体布局，既还原了实车的结构特征，也能在组装后为内部的走行机构、动力模块预留安装空间，不需要二次打孔修配。设计思路上，整体以实车的结构受力逻辑为核心缩放依据，没有为了简化制作随意改动梁柱的分布位置，车体纵向的主承力梁从车头排障器位置一直延伸到车尾煤水车连接端，侧墙的加强筋位置完全匹配实车的焊接点位，保证组装完成后的框架结构具备足够的结构强度，不会因为日常拿取、展示出现变形；分件拆分时充分考虑了平面加工的工艺特性，

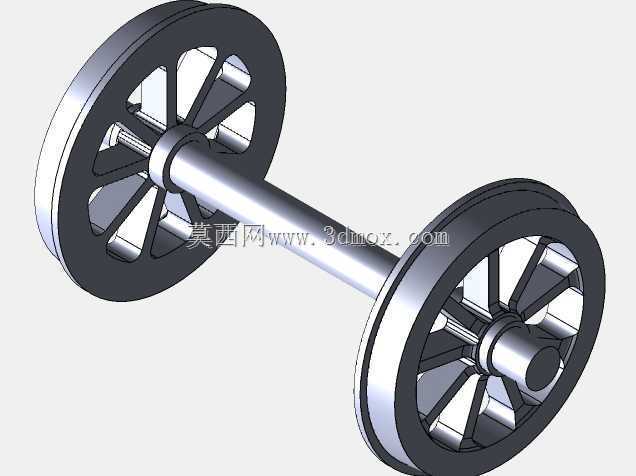

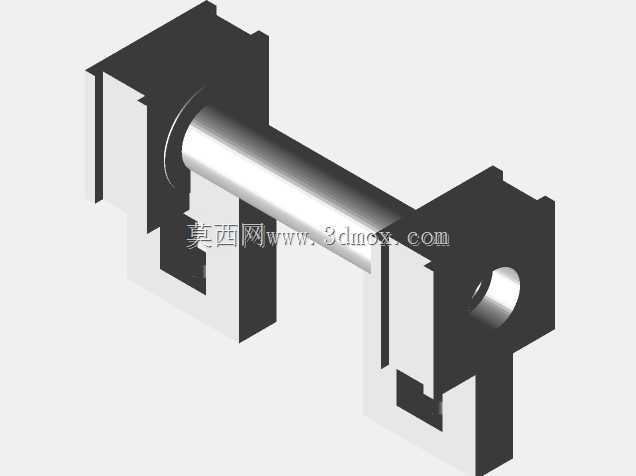

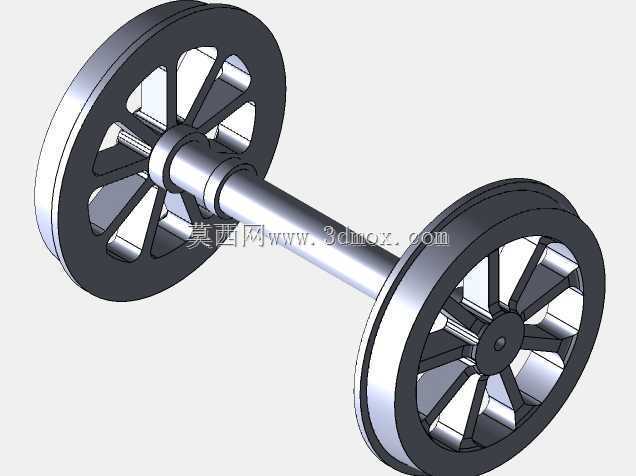

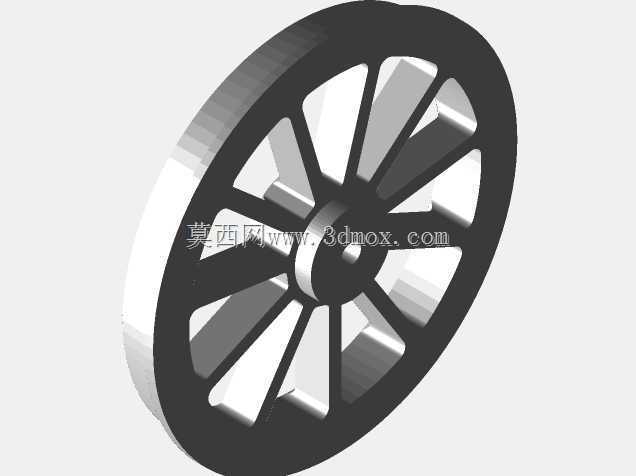

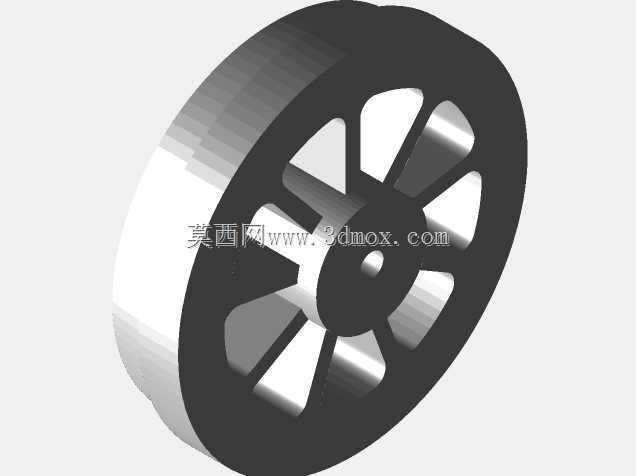

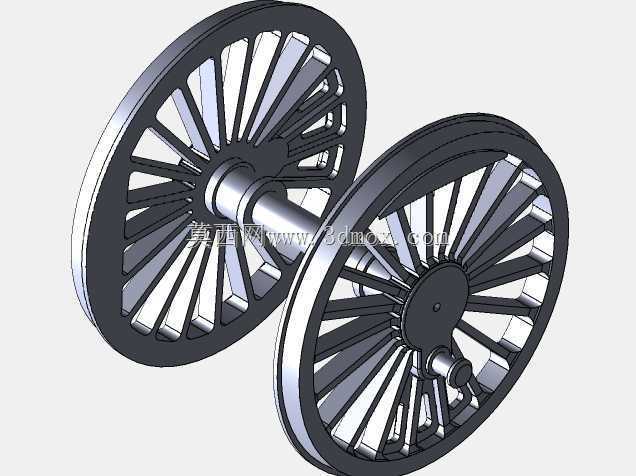

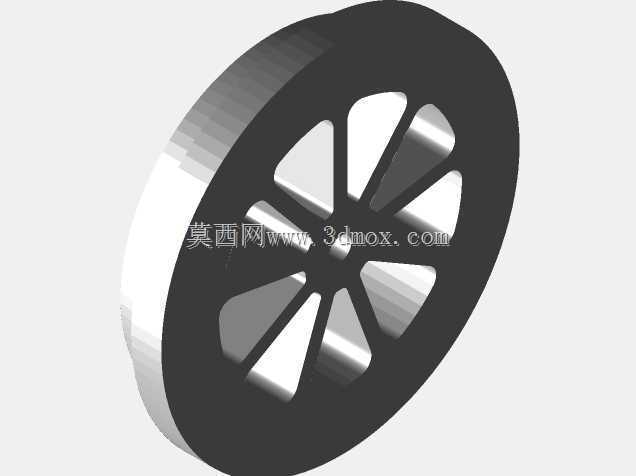

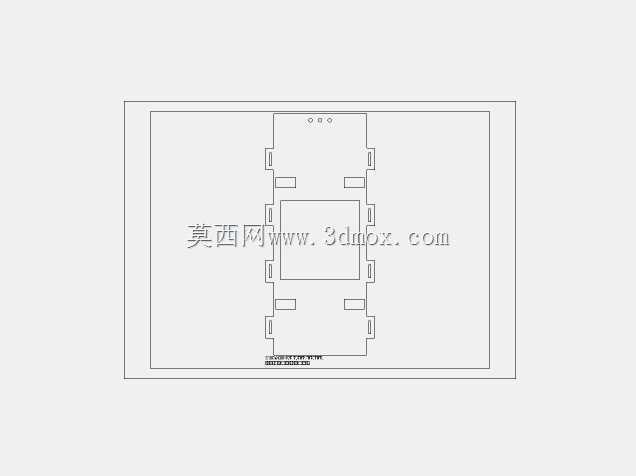

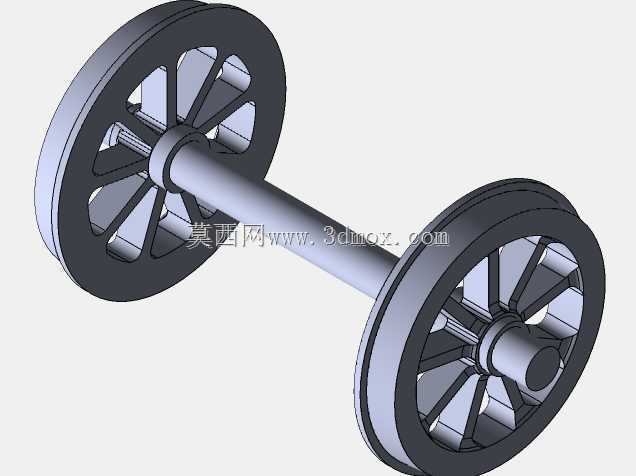

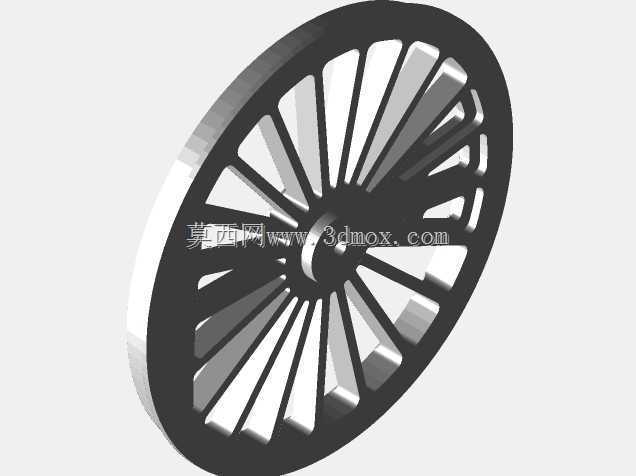

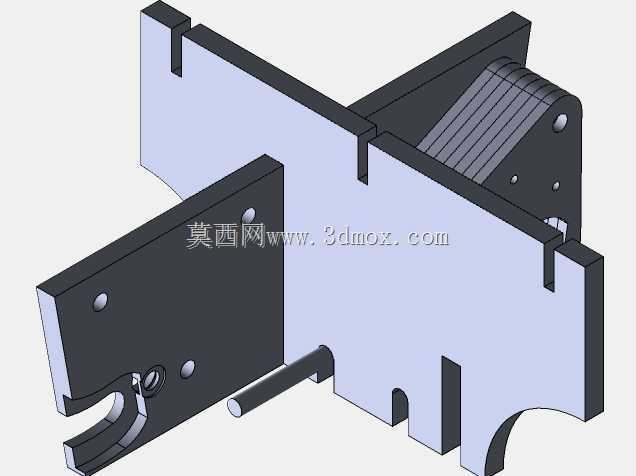

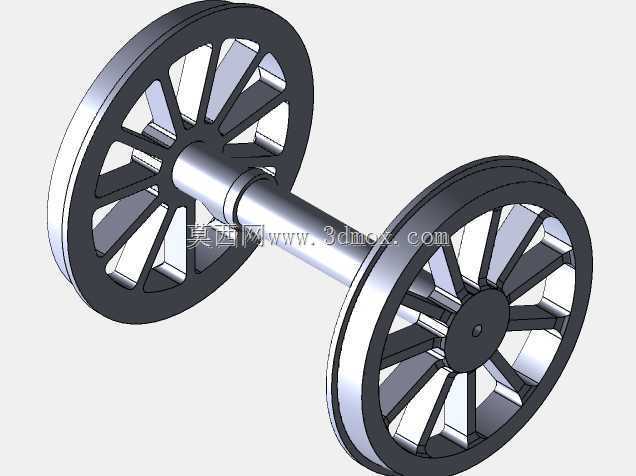

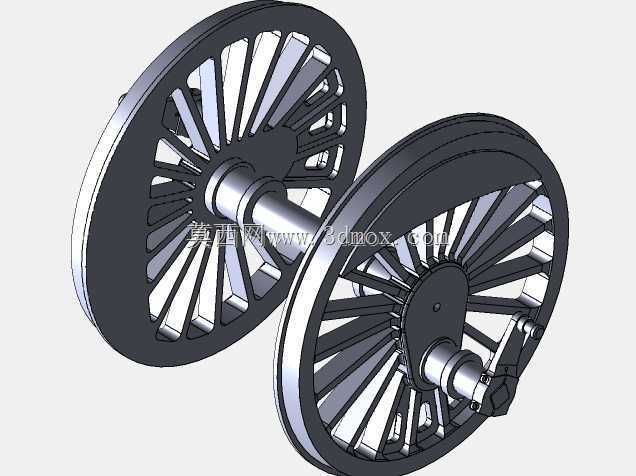

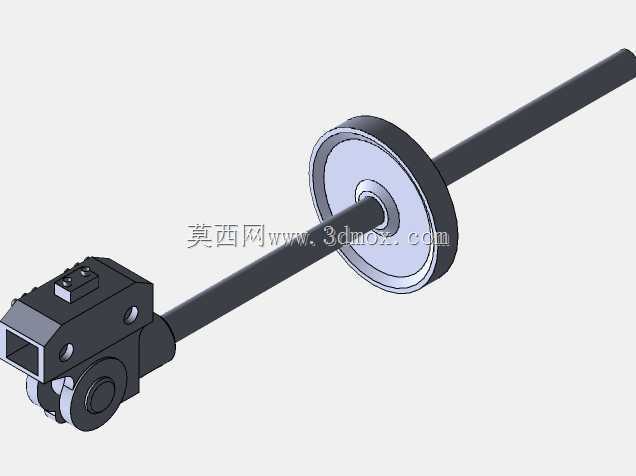

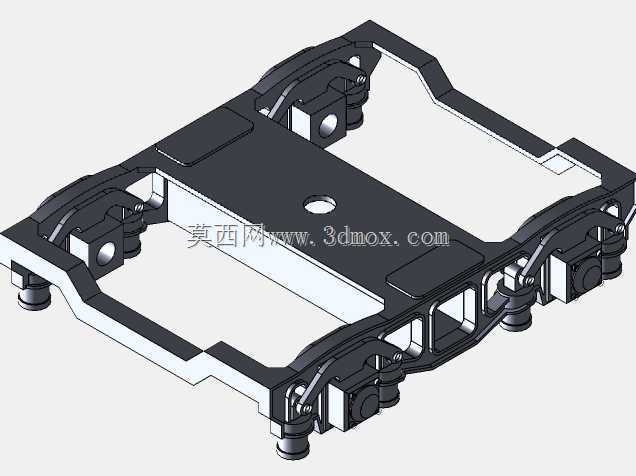

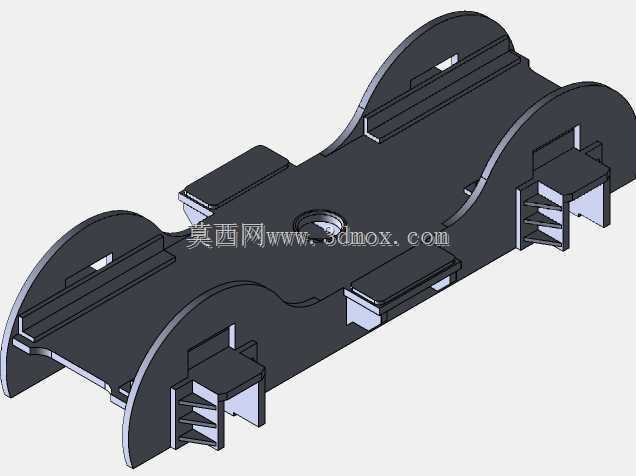

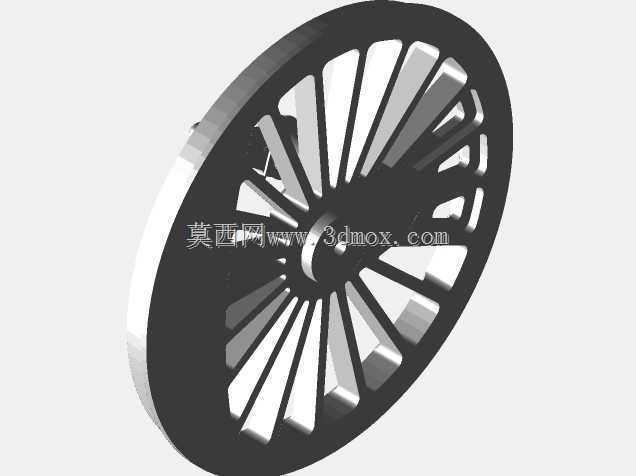

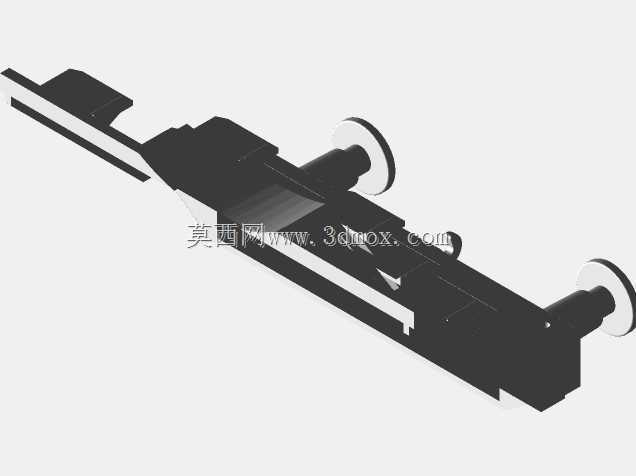

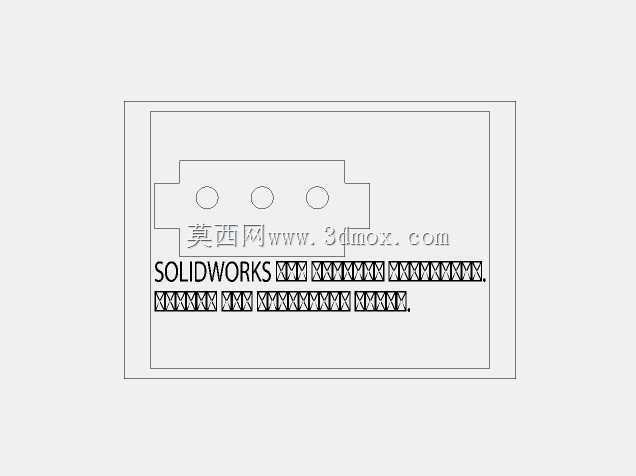

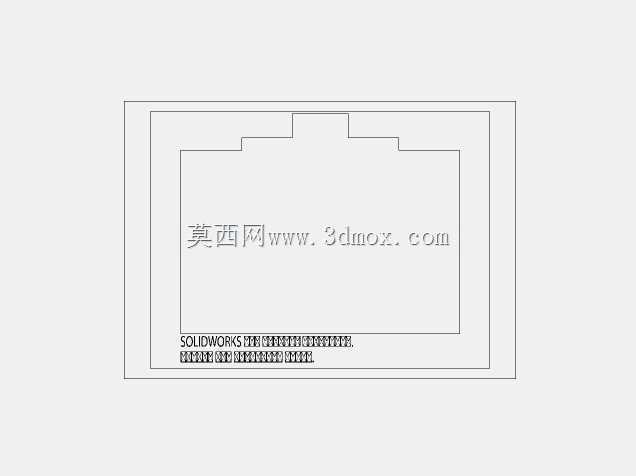

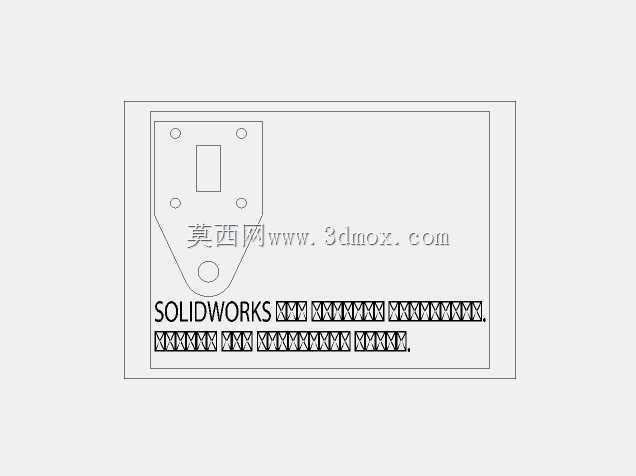

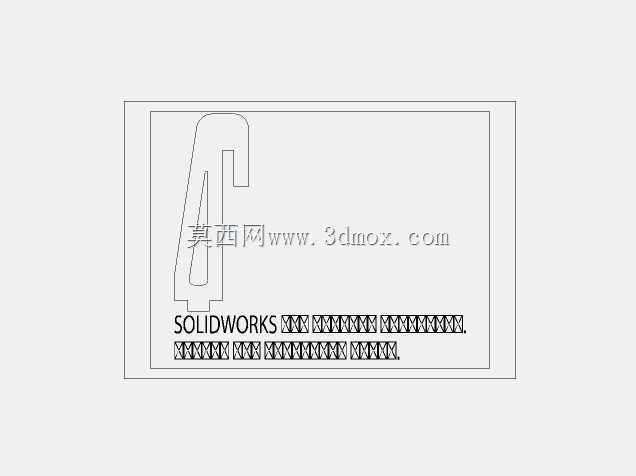

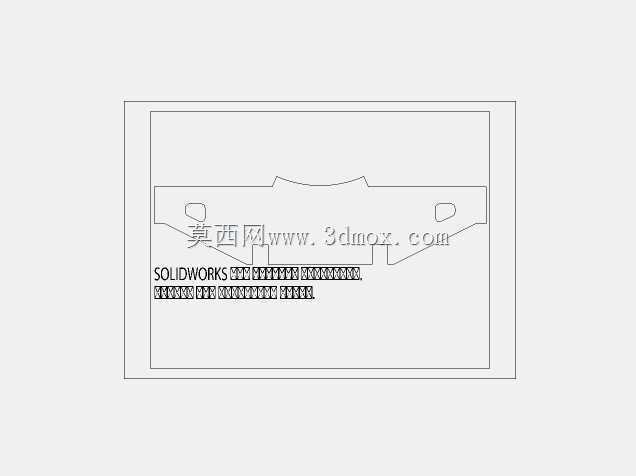

　　所有二维轮廓件都可以通过平面板材切割完成，不需要复杂的五轴加工，大幅降低了制作门槛，同时每个分件的定位缺口都做了防呆设计，组装时不会出现方向错装的问题。外形尺寸与安装边界方面，按照1:22.5的缩放比例，整车框架组装完成后的长度控制在820mm左右，车体最大宽度为135mm，轨距对应仿真轨道的标准间距为64mm，走行部的轮对安装位预留了标准轮轴的安装孔径，适配市面上通用的HO比例改造轮对；车体底部的承力面距离轨面的高度为28mm，预留了后续加装走行齿轮箱、动力电机的空间，不会出现动力组件与车体结构干涉的问题；侧墙与主承力梁的连接位采用插槽式设计，插入深度为3mm，组装后不需要额外粘接就能保证结构的初步定位，

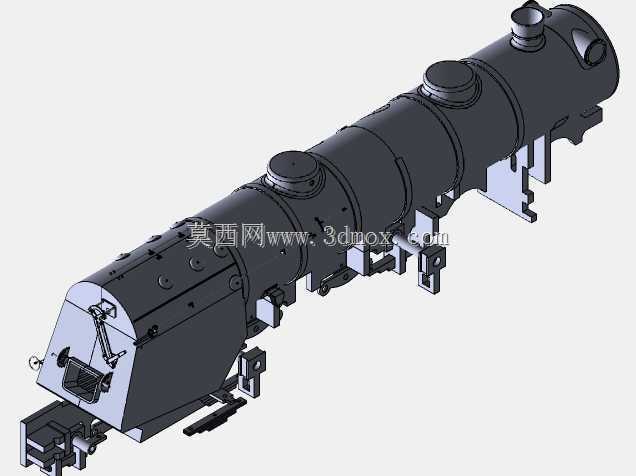

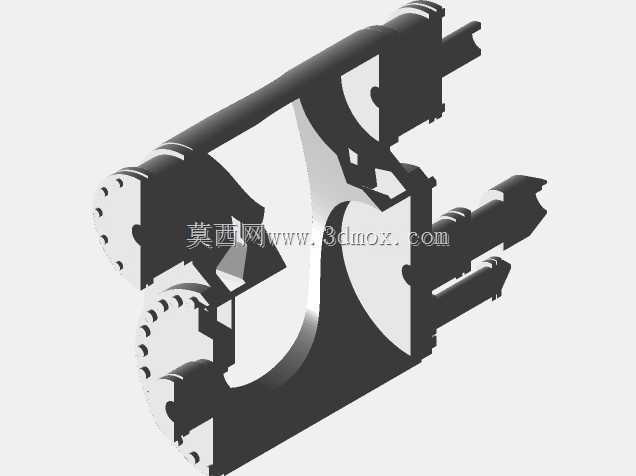

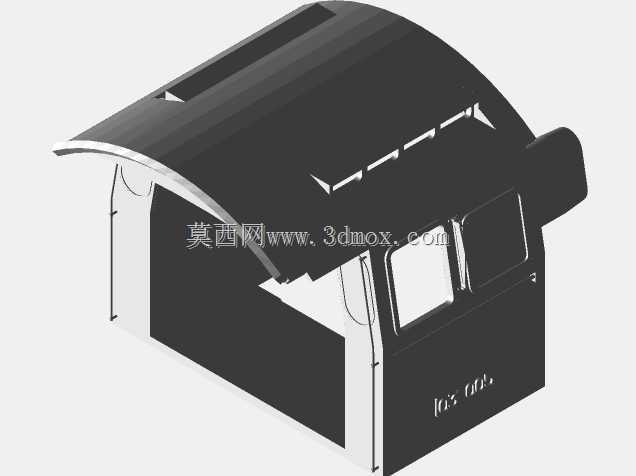

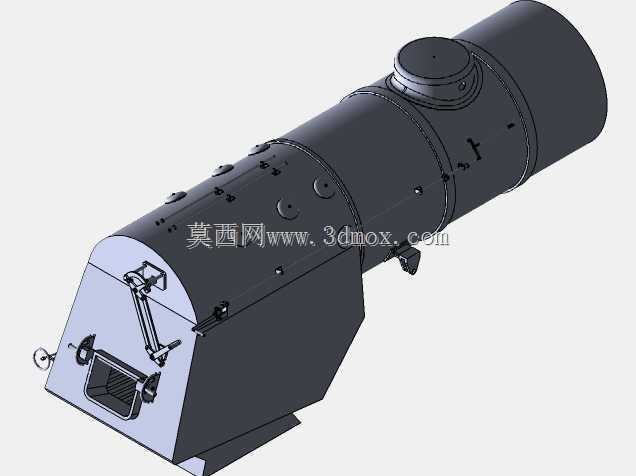

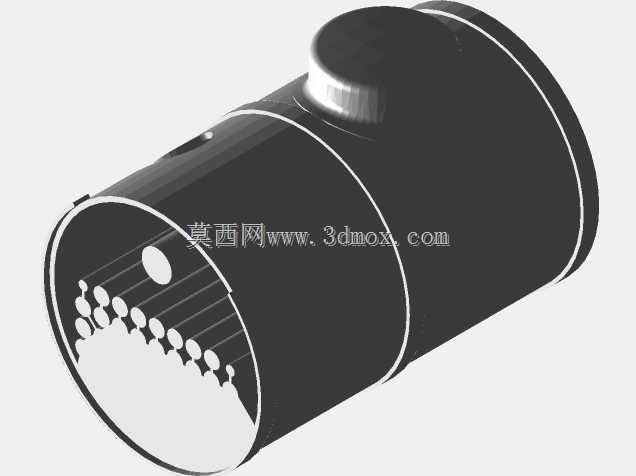

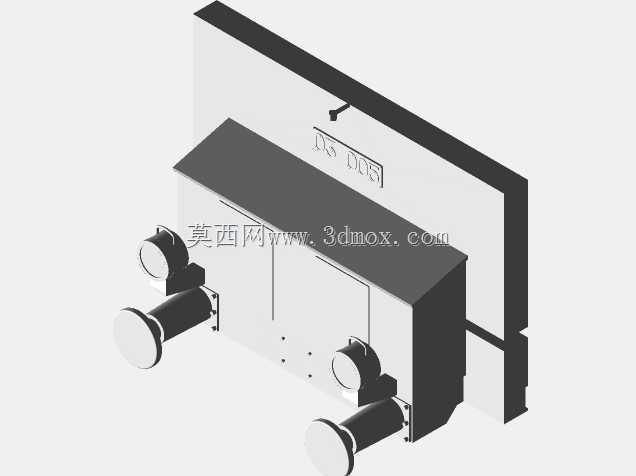

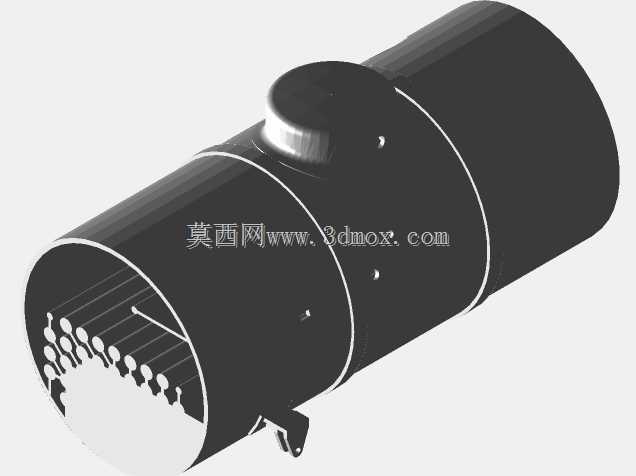

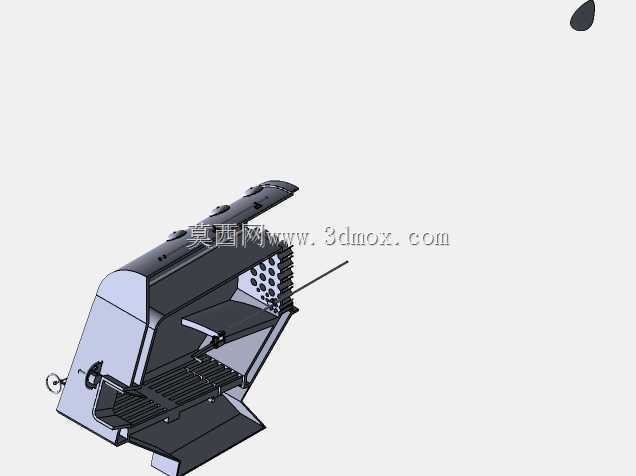

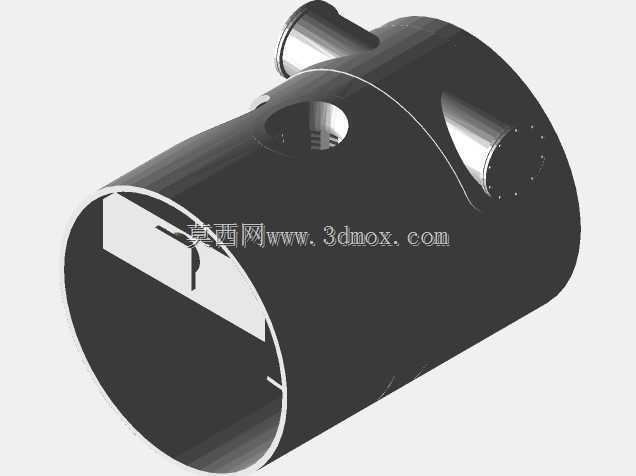

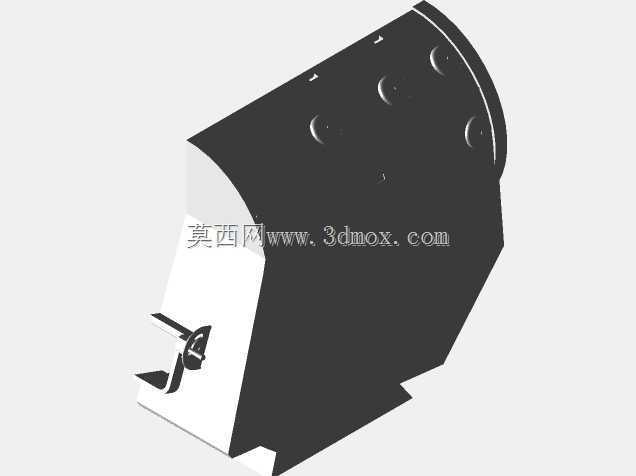

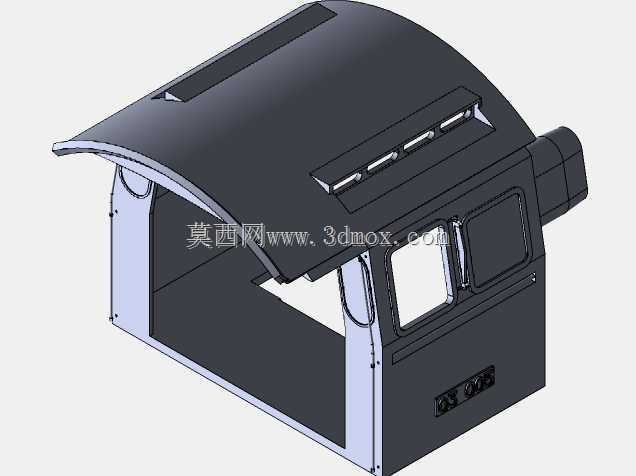

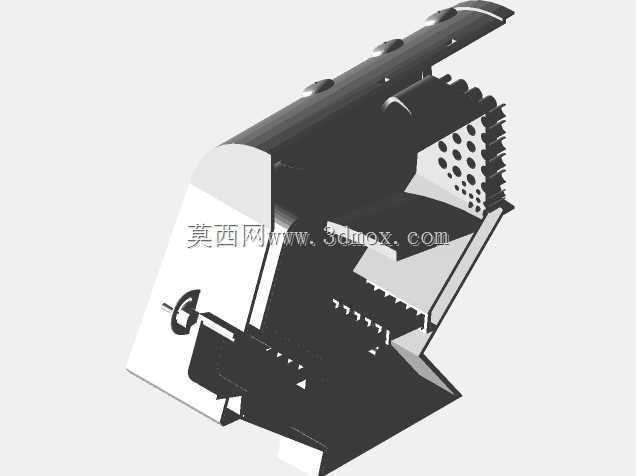

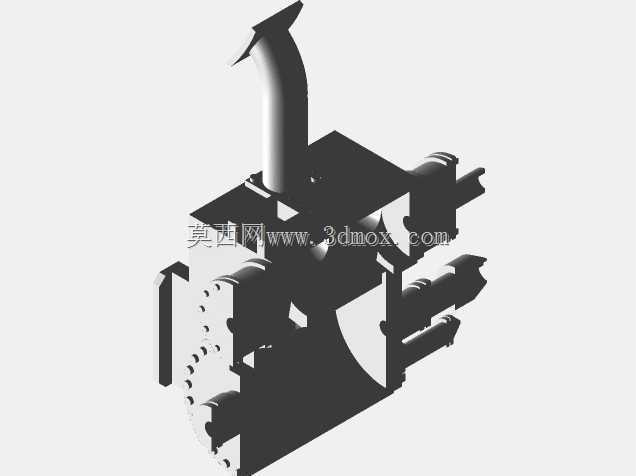

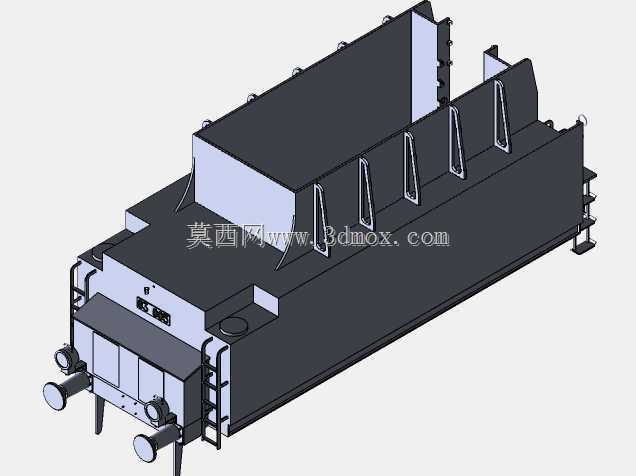

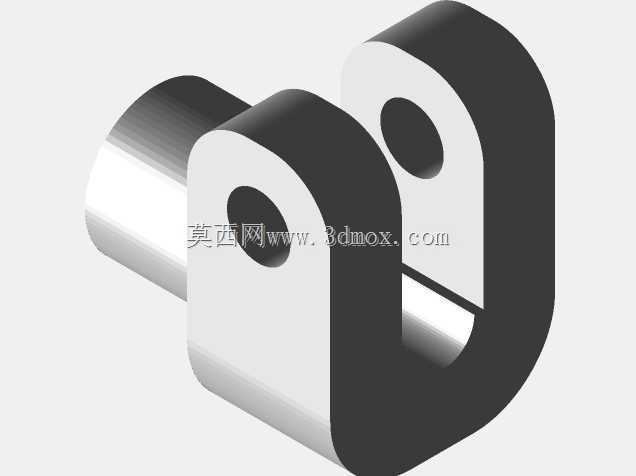

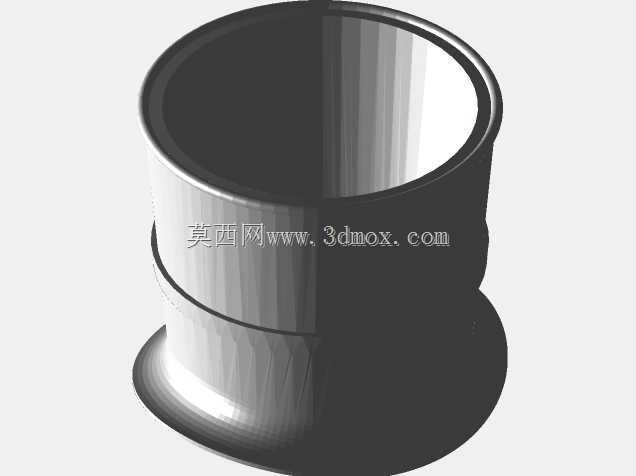

　　方便后续调整各部件的相对位置；车头位置的排障器安装位预留了2mm的调节余量，可以根据实际制作的轮对尺寸微调排障器距离轨面的高度，避免出现排障器剐蹭轨道的问题。在结构细节处理上，锅炉舱的内部框架做了分层设计，每层的隔板都预留了线路穿过的缺口，方便后续加装灯光仿真组件时走线，不需要额外在结构上开孔；司机室的地板位置做了防滑纹理的预留凸台，既还原了实车的地板特征，也能提升该部位的结构强度，避免薄板材制作时出现凹陷变形；煤水车与机车主体的连接位采用标准的车钩安装座设计，适配通用的仿真车钩组件，不需要重新设计连接结构。
