无人机直驱电机安装吊杆结构设计

　　在多旋翼、垂直起降固定翼类无人机的动力系统改装与整机装配场景中，动力单元的安装结构直接决定了动力传递效率、飞行振动水平与整机维护便捷性，这款直驱式电机安装吊杆正是针对传统减速传动方案的痛点完成的结构设计。传统无人机动力布局多将电机装配在减速箱输出端，通过齿轮组完成转速与扭矩的匹配，这套方案在长期户外作业、大载荷飞行场景下，不仅存在齿轮啮合间隙带来的传动损耗，还会因齿轮磨损、润滑失效提升后期维护频次，额外的传动结构重量也会挤占有效载荷空间。这款吊杆结构采用一体化直驱安装思路，取消了中间减速传动环节，让电机输出轴直接连接螺旋桨动力端，从结构根源上降低了传动路径的能量损耗。从结构形态来看，吊杆主体采用长条形等截面设计，

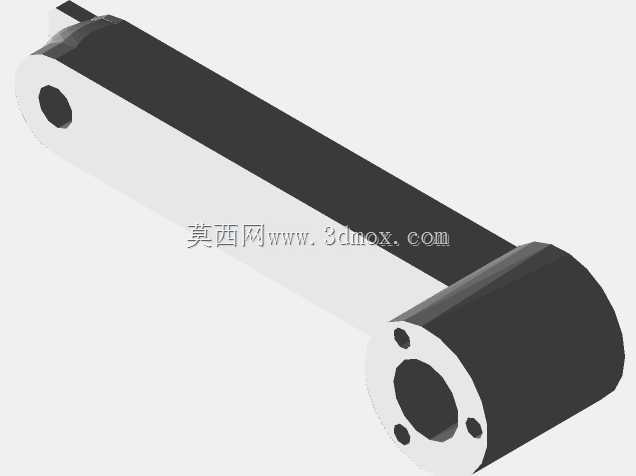

　　主体段做了轻量化的中空处理，在保证结构抗弯、抗扭刚度的前提下，尽可能降低自身结构重量，适配无人机对机载部件的重量控制要求。吊杆两端分别设置安装接口，一端为与无人机机架主体连接的固定端，采用单孔定位配合周边紧固孔的连接形式，安装时可通过中心孔完成快速对位，周边的小孔用于穿设紧固螺钉，保证连接后的结构稳定性，避免飞行过程中出现连接松动导致的动力位偏移。另一端为电机安装端，采用大直径中心孔配合三个周向均布安装孔的结构，中心孔尺寸匹配主流无刷电机的主体外径，安装时可直接将电机插入孔位完成径向定位，三个周向孔位对应电机端盖的固定螺孔，拧紧螺钉即可完成电机的轴向与径向固定，无需额外设计转接法兰，减少了装配环节的零件数量。

　　设计过程中重点校核了吊杆的受力边界，当无人机做大机动飞行动作时，电机端会产生较大的反扭矩与离心载荷，吊杆主体的截面厚度、安装孔的边距设置都经过受力仿真验证，既不会因结构冗余增加不必要的重量，也不会因强度不足出现飞行过程中的结构形变。安装边界上，吊杆的长度尺寸适配常用轴距的多旋翼无人机机架，安装后电机的位置刚好满足螺旋桨旋转时的避障要求，不会出现桨叶与机架臂剐蹭的问题；吊杆的截面尺寸兼容标准的机架管夹安装规格，无需对原有机架做打孔、切削等改装即可完成装配，降低了改装门槛。走线空间的设计也充分考虑了实际使用需求，吊杆内部的中空通道可容纳电机的三相电源线与霍尔信号线，线缆从吊杆内部穿行至机架端的电调位置，

　　避免线缆外露在飞行过程中被气流吹动产生晃动，也减少了线缆被桨叶剐蹭的风险，同时让整机外观更简洁，降低飞行过程中的空气阻力。实际装配过程中，操作人员无需复杂的专用工装，仅需使用常规内六角扳手即可完成吊杆与机架、电机与吊杆的连接装配，电机安装到位后，可通过调整吊杆在管夹上的固定位置，微调电机的轴距与安装角度，适配不同的飞行动力学调校需求。在大载荷作业无人机、竞速类无人机的动力改装场景中，这款直驱吊杆结构能够有效提升动力响应速度，因为取消了减速箱的传动间隙，电机的扭矩输出可以直接传递到螺旋桨，飞控系统的动力调整响应延迟更低，飞行姿态控制精度更高；同时减少了减速箱这一故障点，降低了户外作业过程中的设备故障概率，尤其适合长时间巡检、植保作业等对设备可靠性要求较高的应用场景。结构表面做了圆滑过渡处理，没有尖锐的棱角与突出的结构，既可以减少飞行过程中的气动阻力，也能避免装配、维护过程中尖锐边角划伤操作人员或线缆表皮。安装孔的位置公差控制在合理范围内，既保证电机安装后的同轴度要求，避免螺旋桨旋转时出现动不平衡带来的整机振动，也不会因公差过严提升零件的加工难度与生产成本。
