Fusion360设计的四轴飞行器3D打印承载框架

　　这款四轴飞行器承载框架是面向小型消费级及入门级航拍、教学实训类无人飞行器开发的主体承载结构，适配3D打印快速成型工艺制作，核心作用是为飞控主板、电池、电调、动力电机、桨叶组件提供统一的安装基准，同时承受飞行过程中的升力、机动过载与降落冲击，是四轴飞行器的核心结构基体。

　　从实际应用场景来看，这类框架主要适配轴距在200-280mm区间的小型四轴飞行器，既可以用于高校无人机实训课程的学生DIY组装场景，也能满足航模爱好者自制穿越机、小型航拍无人机的结构需求，相比市售的标准碳纤维机架，3D打印制作的该款框架可以根据使用者搭载的传感器、电池尺寸灵活调整局部安装位，不需要额外打孔切割，适配性更强。

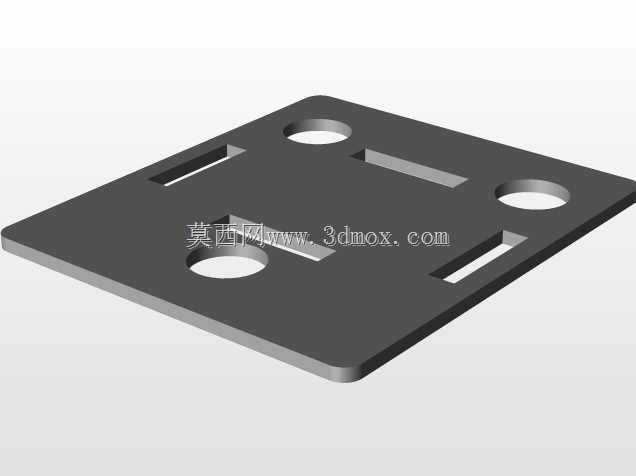

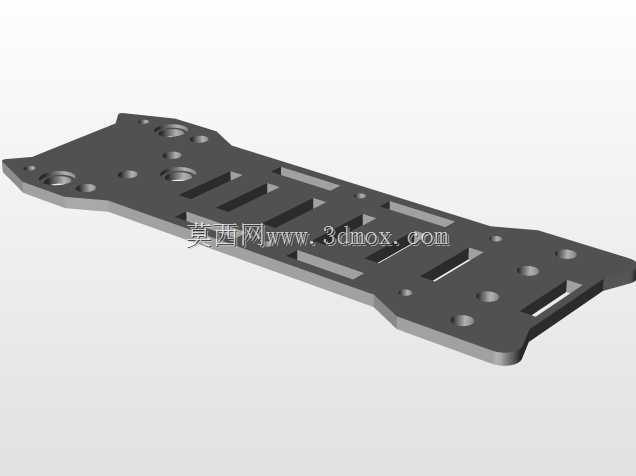

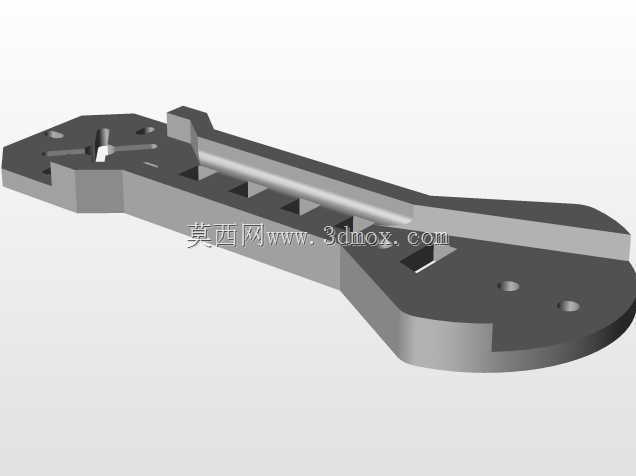

　　结构设计层面，框架整体采用对称式长条形布局，主体承载面做了等厚薄壁设计，在保证结构刚度的前提下尽可能降低自重，毕竟对于小型四轴飞行器来说，每减少1g自重就能换来约3-5s的续航提升，这也是这类小型机架设计的核心考量点。框架中部的下沉式凹槽是专门的飞控主板安装位，凹槽深度刚好匹配常用的F3、F4系列飞控主板厚度，安装后飞控上表面与框架上表面基本齐平，既可以避免飞控被上方搭载的电池挤压，也能减少飞控接线与电池的干涉。框架两端延伸的安装臂上预留了多组标准M2螺丝孔位，分别对应电机安装座、电调固定位以及桨叶保护罩的安装点，孔位间距严格遵循主流小型无刷电机的安装孔距标准，不需要二次扩孔就能直接装配市面上绝大多数2203、2204系列小型航模无刷电机。

　　安装边界方面，框架整体长度控制在180mm，最大宽度65mm，框架主体厚度3mm，中部凹槽深度1.2mm，所有安装孔的孔边距都控制在3mm以上，避免3D打印过程中出现孔位开裂、层间剥离的问题。框架底部预留了两组对称的绑带穿槽，宽度为5mm，可以穿过常规的尼龙扎带或者魔术绑带，用来固定2S-3S规格的航模锂电池，绑带槽的位置经过重心配平计算，电池安装后整机重心刚好落在框架几何中心位置，不需要额外调整配重就能保证飞行姿态稳定。框架四个边角做了R5的圆角过渡，一方面是避免3D打印过程中出现边角翘曲，另一方面也能减少飞行过程中的尖锐边角磕碰造成的结构损伤，降落时的冲击力可以通过圆角区域均匀分散到整个框架主体，避免局部应力集中导致断裂。

　　设计思路上，这款框架没有采用传统四轴机架的X型或者十字型分体臂结构，而是采用一体化板式结构，主要是考虑到3D打印的工艺特性，一体化结构不需要额外组装臂件，打印完成后去除支撑就能直接使用，减少了装配环节的公差累积，同时板式结构的抗弯刚度要比分体臂结构高20%左右，在做急转、翻滚这类机动动作时，框架的形变量更小，飞控获取的加速度数据更准确，飞行姿态更稳定。框架表面没有做多余的装饰性结构，所有的镂空、开槽都是功能性设计：电机安装位附近的小圆孔是走线孔，电调的连接线可以穿过孔位直接连接到中部的飞控，避免线材外露在飞行过程中被桨叶打到；框架边缘的小尺寸通孔是减重孔，在不影响结构强度的前提下去除多余材料，进一步降低自重。

　　从实际装配适配性来看，这款框架除了可以安装标准的飞控、电机、电池之外，中部凹槽的剩余空间还可以容纳小型GPS模块、图传发射板，不需要额外扩展安装架，框架上表面的平整区域也可以粘贴小型减震泡棉，用来搭载轻量化的运动相机，满足入门级航拍的需求。结构的壁厚设计充分考虑了PLA、PETG等常用3D打印材料的特性，3mm的壁厚在使用PLA材料打印时，层间结合强度足够承受日常飞行的过载，即使发生轻微炸机，也不会出现主体断裂的情况，局部损坏后还可以重新打印单个部件替换，维护成本远低于成品碳纤维机架。
