梅托帕ALA37标识浮雕加工件结构设计

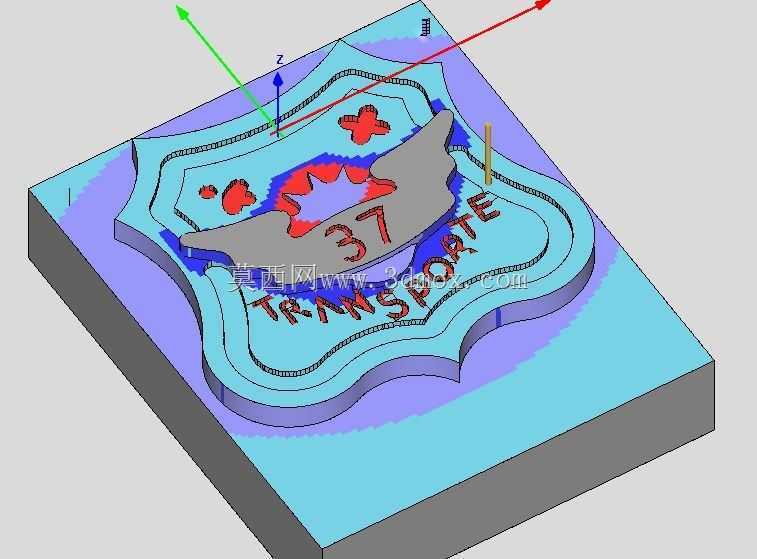

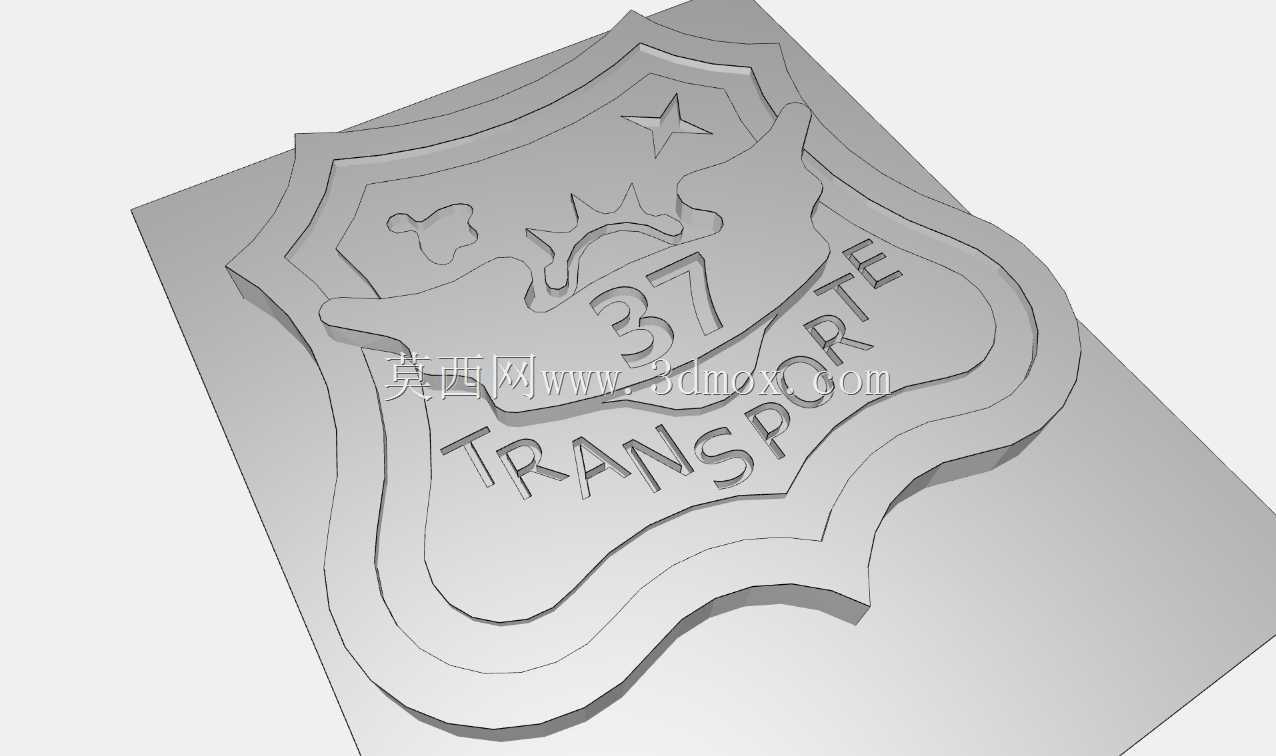

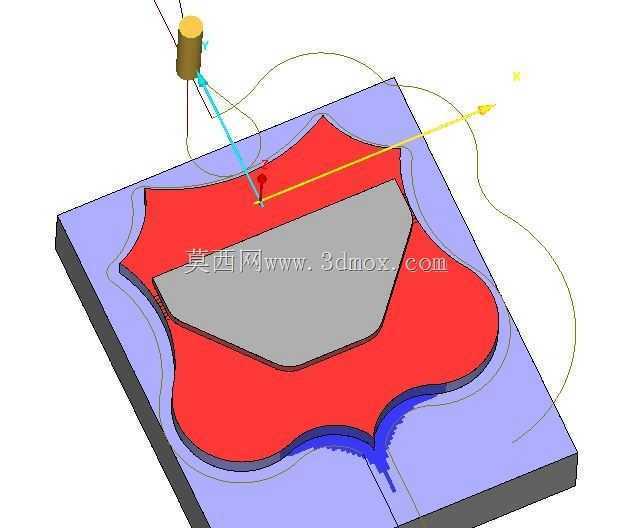

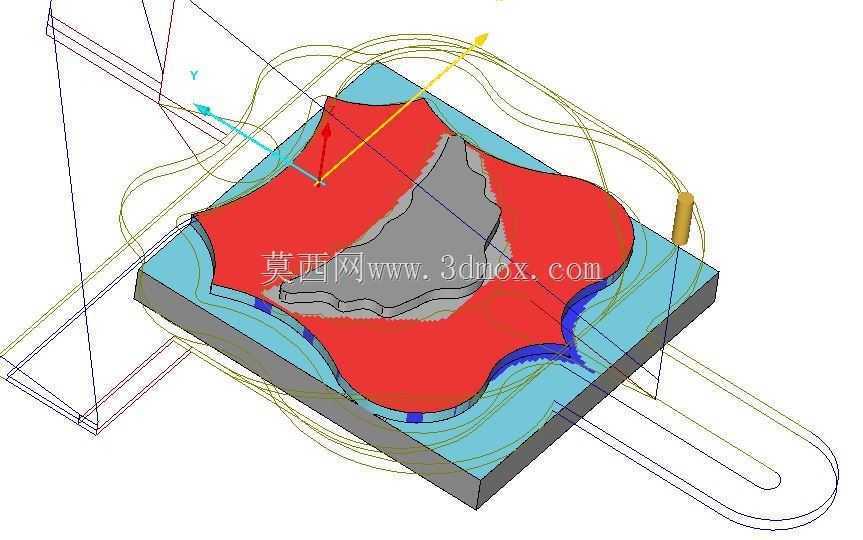

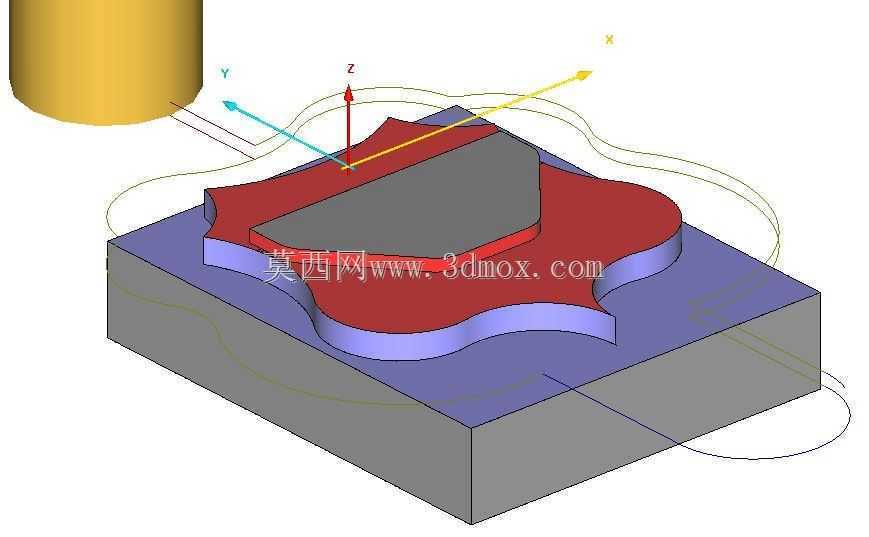

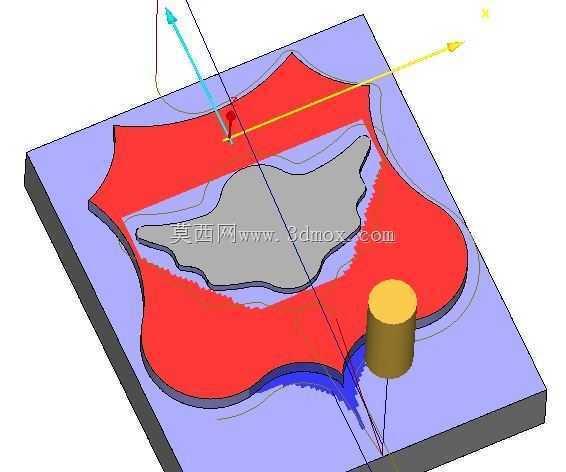

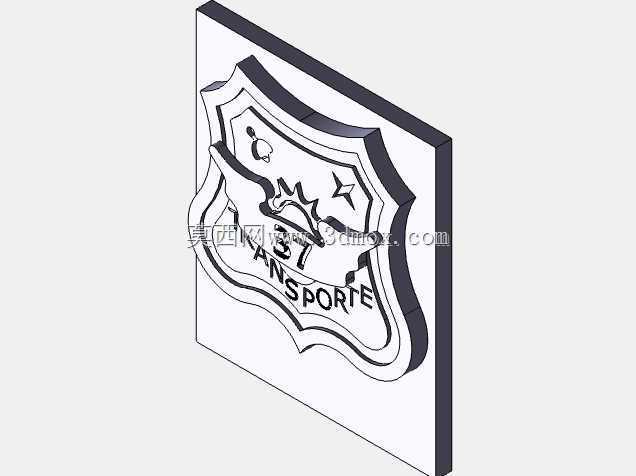

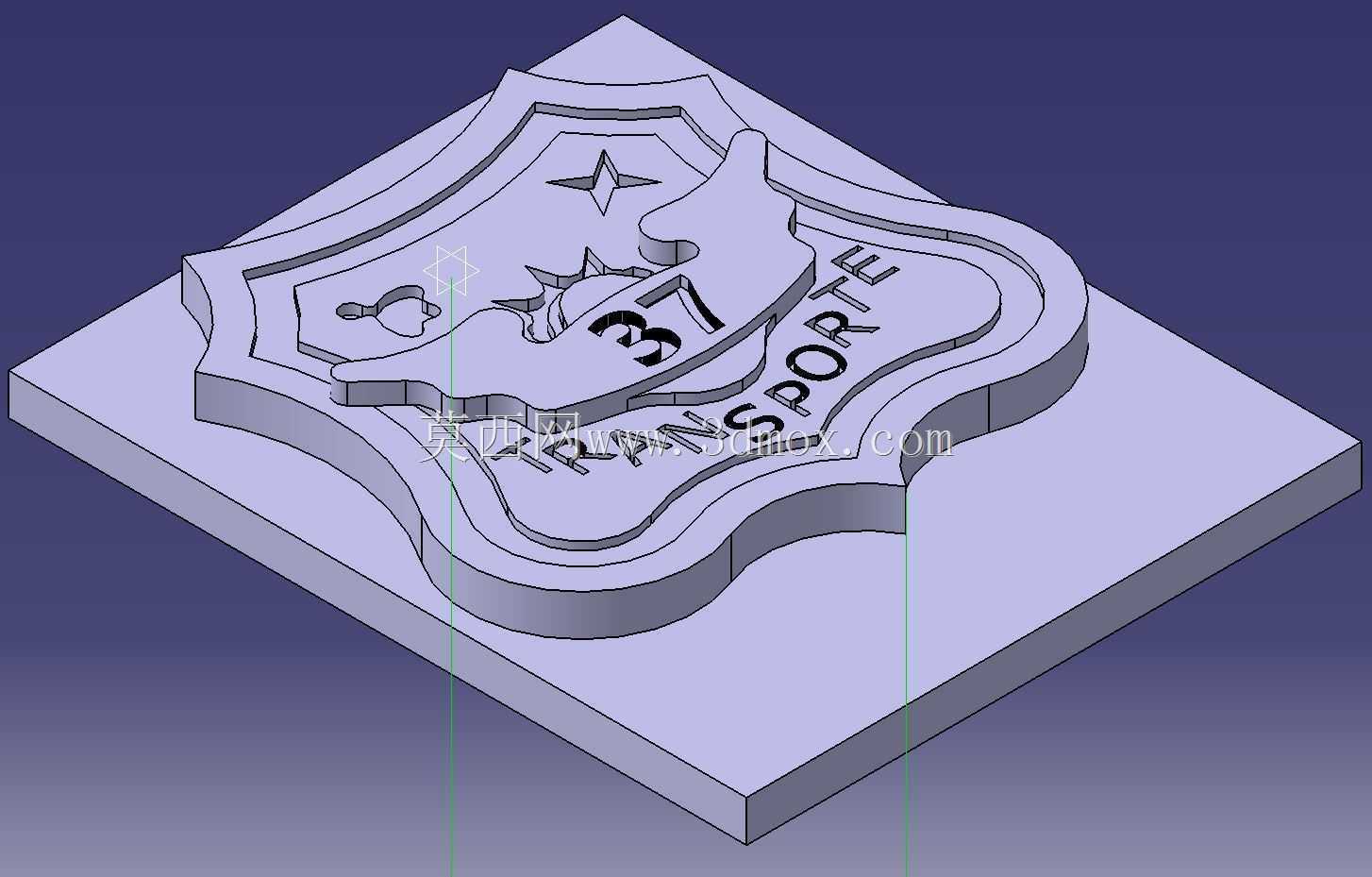

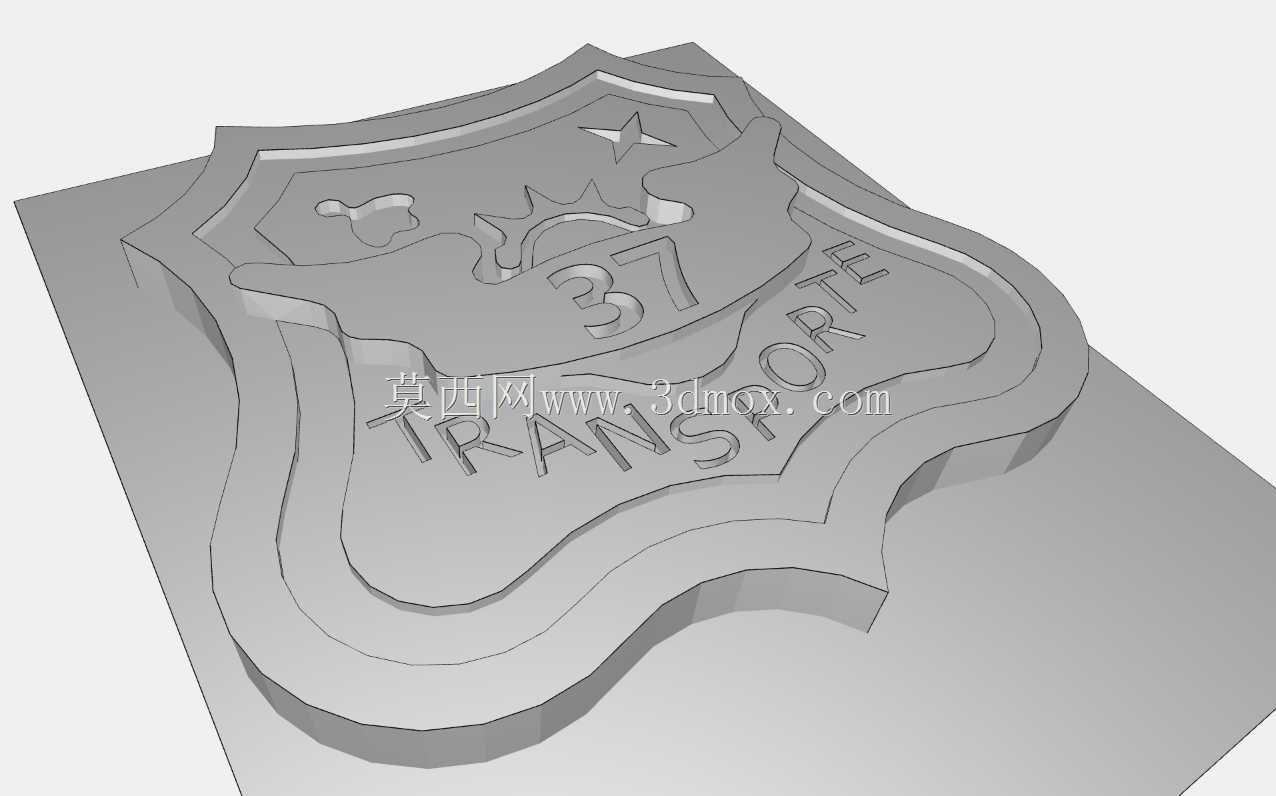

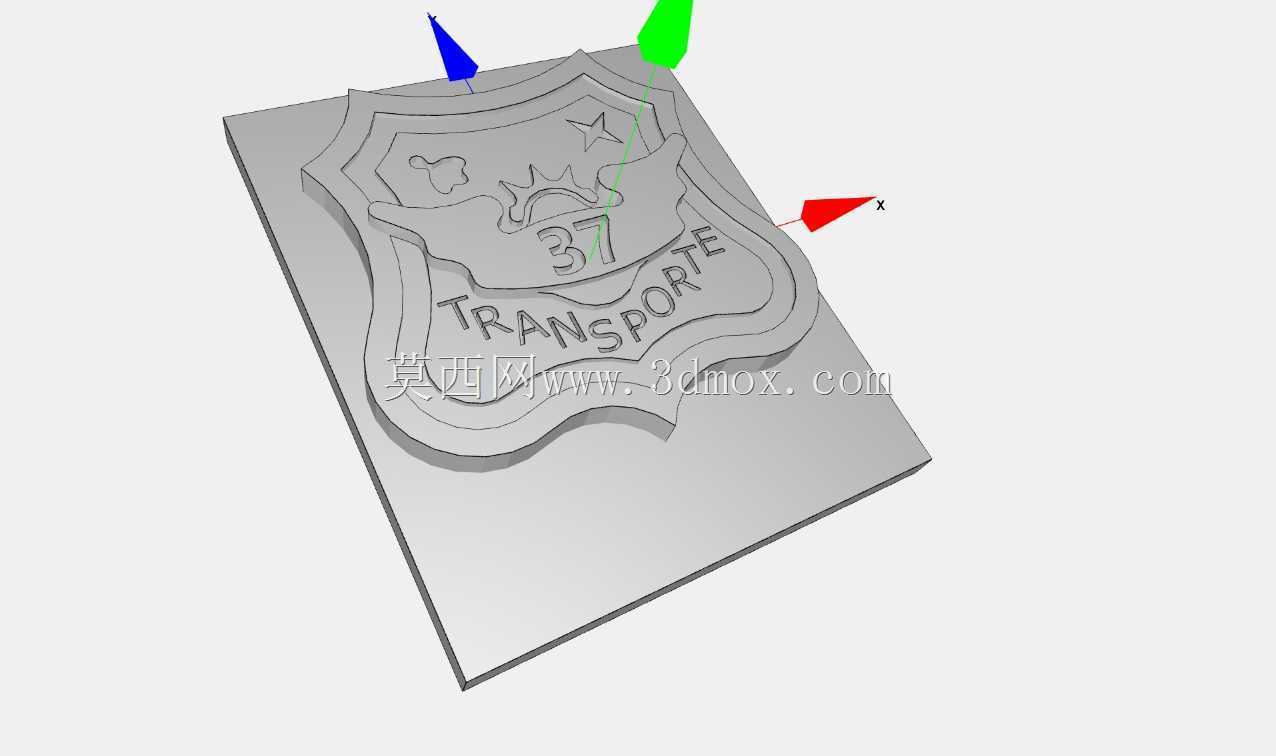

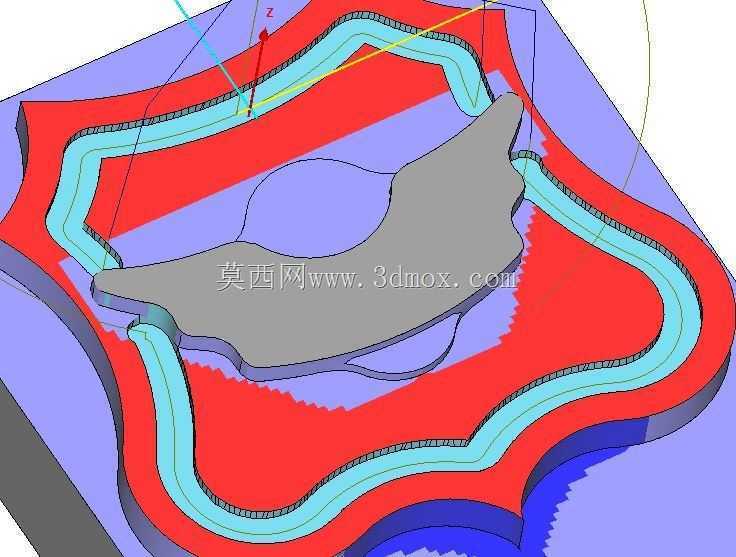

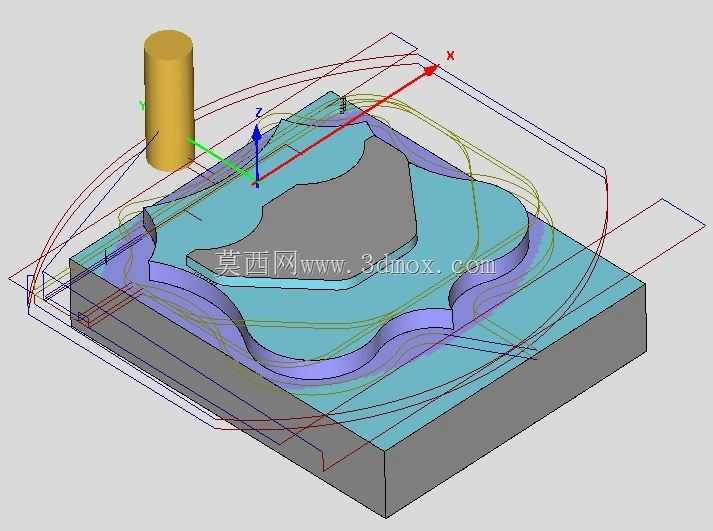

　　在数控铣削加工的实操场景里，这类带多层色彩分层的标识浮雕工件，常被用于设备铭牌定制、文创纪念件加工、工业标识批量生产的环节，适配发格系统的立式加工中心即可完成全工序加工，不需要额外加装特殊轴组，普通三轴机床就能实现全部结构的走刀成型。从实际加工落地的角度看，工件以矩形块料为加工基底，基底上表面作为整个浮雕结构的安装定位基准，所有浮雕特征的Z向高度都以该平面为零点进行坐标设定，避免多工序装夹带来的基准偏移误差。设计阶段首先确定整体外轮廓的盾形边界，最外层的红色凸起结构作为整个标识的外框，其高度比基底平面高出2mm，框体做了均匀的圆角过渡，避免铣削过程中出现锐角崩边的问题，同时框体的宽度全程保持一致，

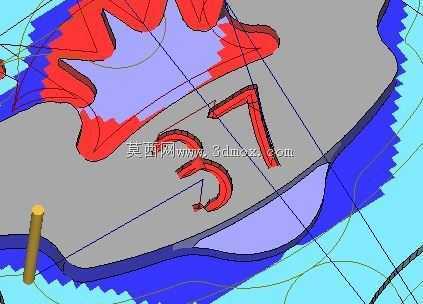

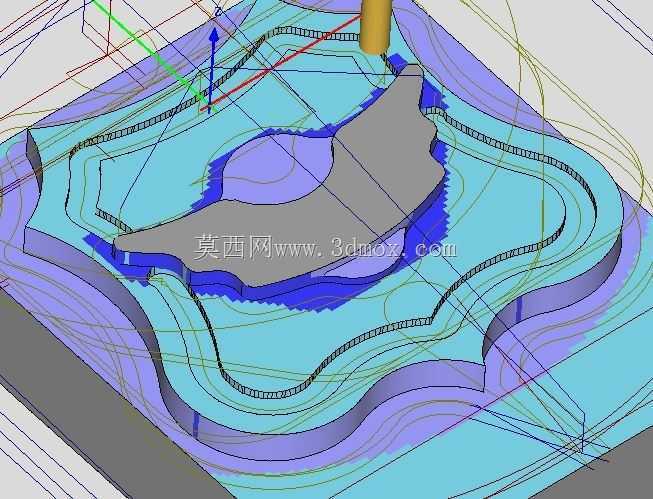

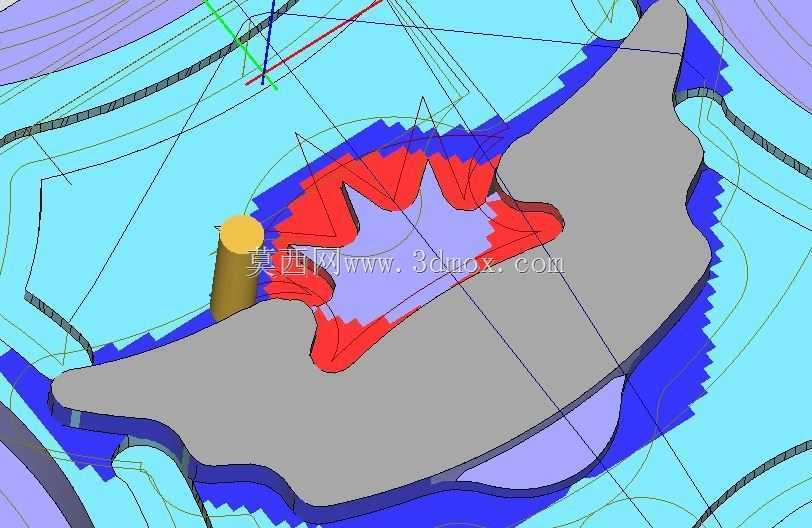

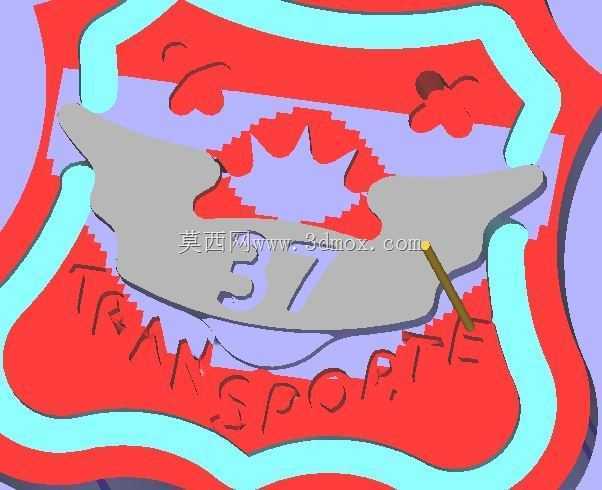

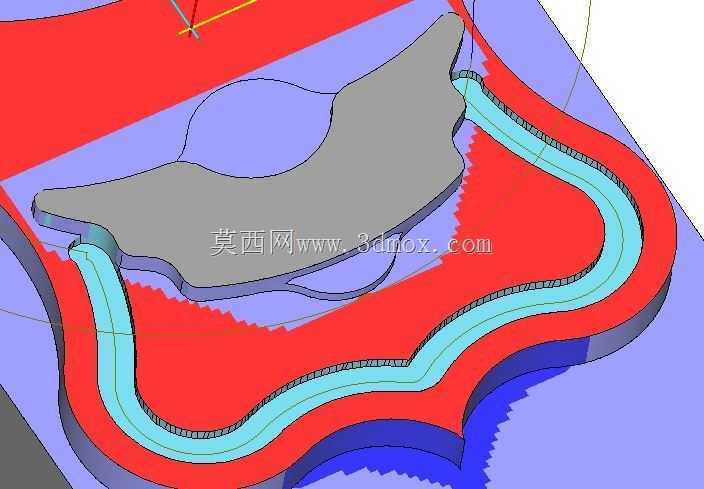

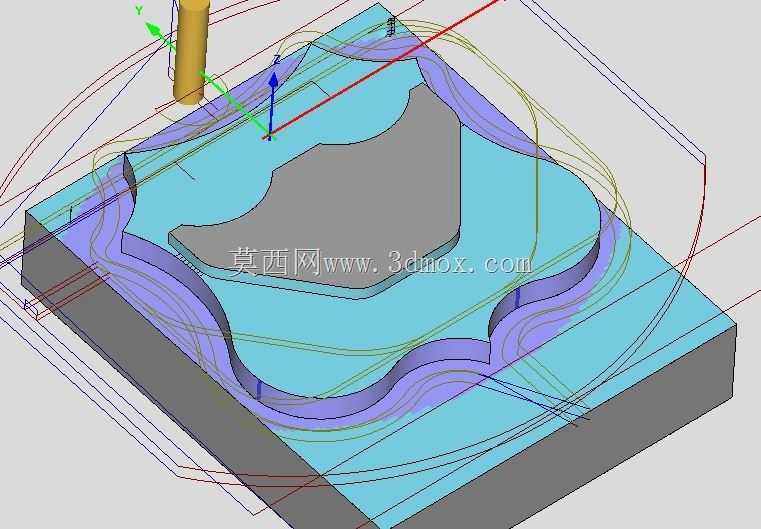

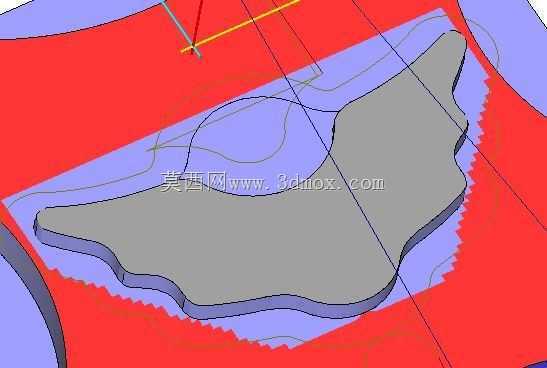

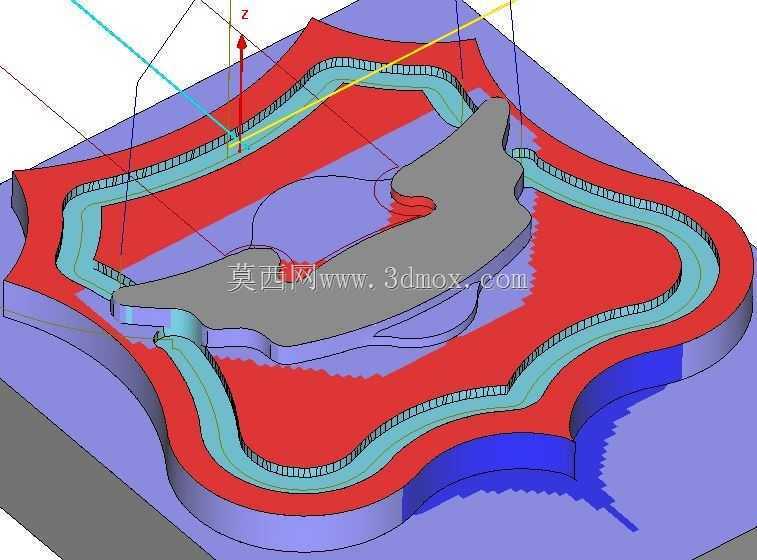

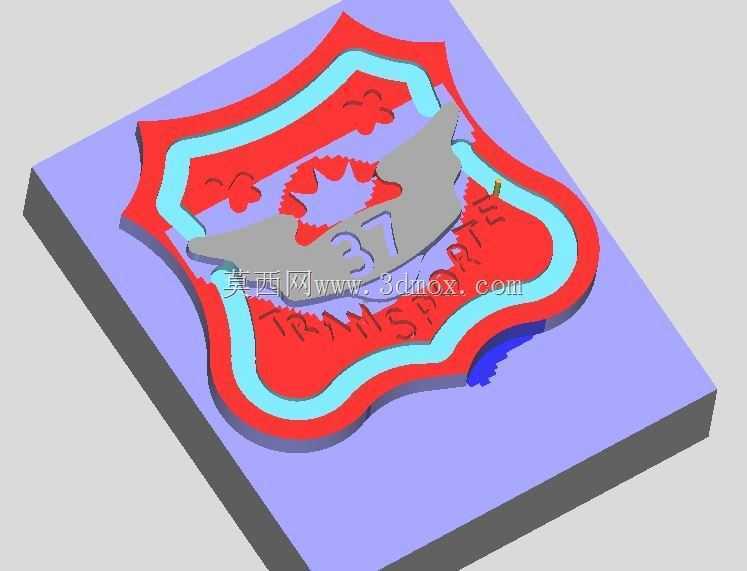

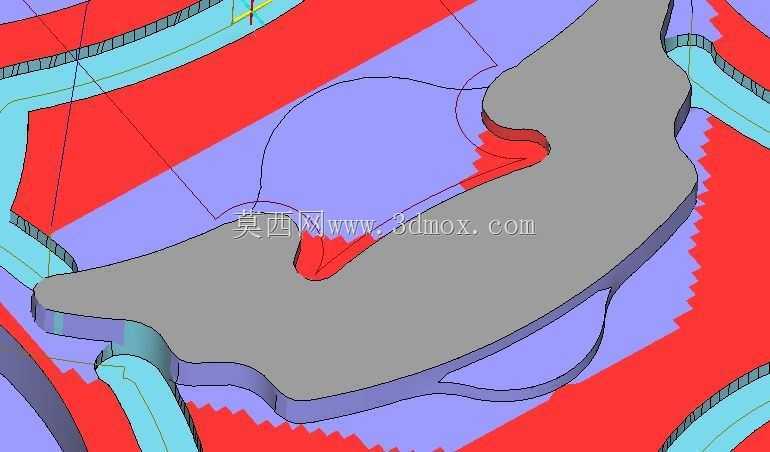

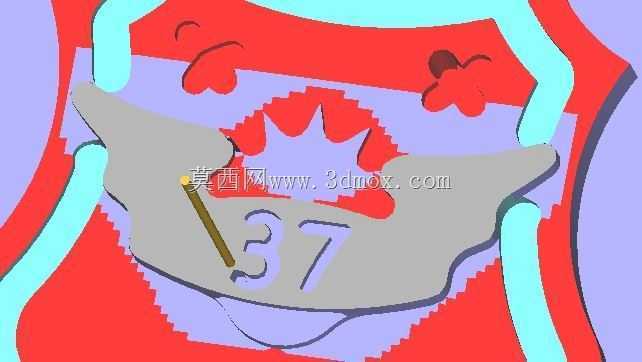

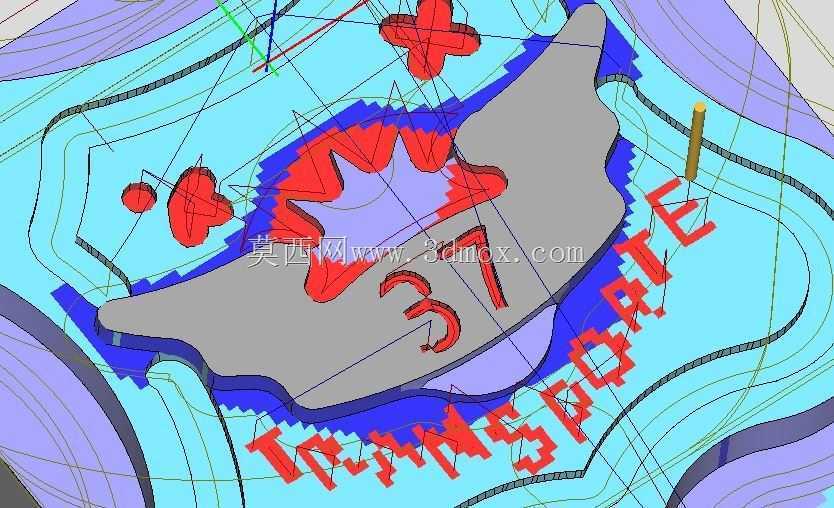

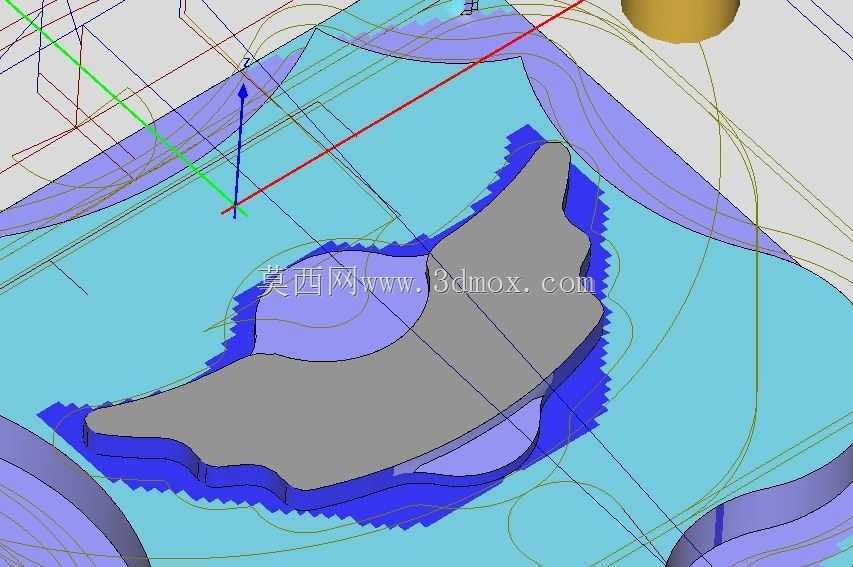

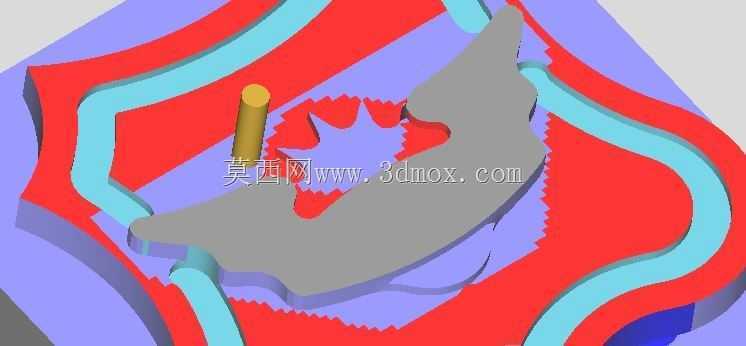

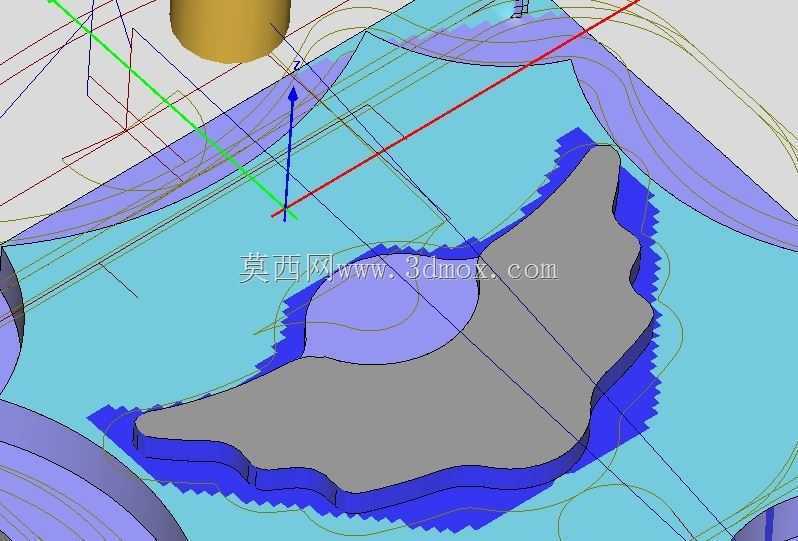

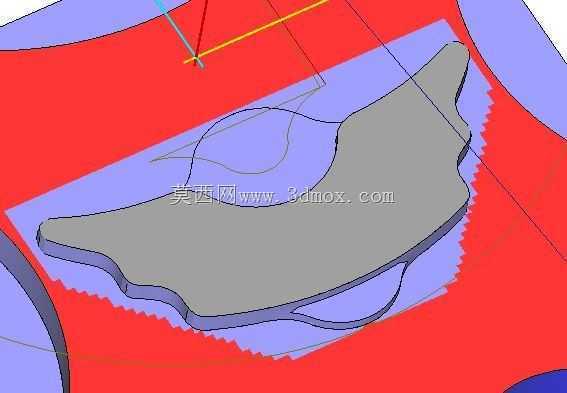

　　走刀时可以用φ6的平底刀一次性完成轮廓铣削，减少换刀频次提升加工效率。框体向内的一圈浅蓝色结构为第二层凸起，高度比外层红色框低0.8mm，这层结构的轮廓完全跟随外层盾形的走向做等距偏移，偏移量设置为5mm，保证视觉上的层级均匀性，走刀时同样用同一把平底刀完成层间的平面铣削，不需要更换刀具。中心区域的灰色造型是整个标识的核心识别部分，包含数字37与两侧的翼形装饰结构，这部分的高度比第二层浅蓝色结构再高出1.2mm，数字37的笔画做了0.5mm的圆角处理，避免细小笔画在加工后出现断连，翼形结构的边缘做了斜度过渡，和下方红色层的衔接处做了0.3mm的倒角，消除层间的尖锐接刀痕。最内层的红色环形结构围绕数字37布置，

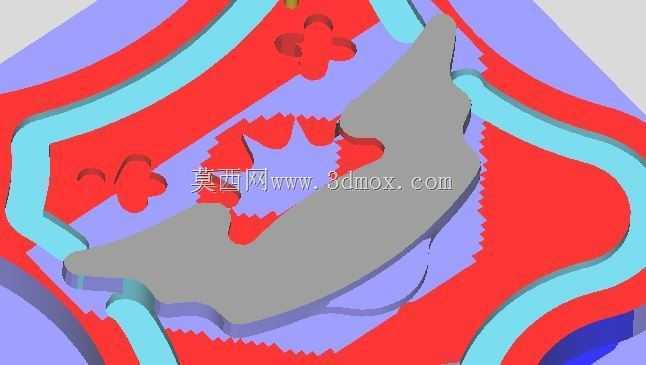

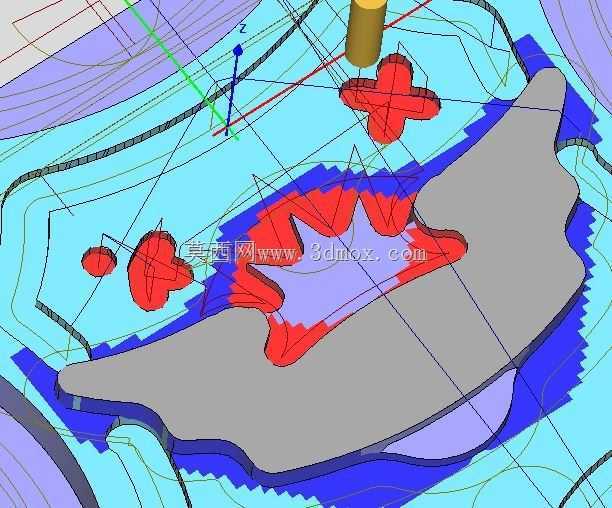

　　环上均匀分布四个心形凹陷特征，凹陷深度为0.5mm，加工这部分特征时换用φ2的球头刀做精铣，保证凹陷曲面的光滑度，不会出现明显的刀纹影响最终上色效果。工件右下角的蓝色小块结构为定位标记，在批量加工时可以作为工件装夹方向的识别点，同时也能作为多色阳极氧化或者填色工序的对位基准，避免后续表面处理时出现色彩错位的问题。整个浮雕结构的所有凸起边缘都做了最小R0.3的圆角处理，一方面是适配铣刀的最小加工半径，避免出现刀具无法加工的死角，另一方面也能提升工件的触摸手感，不会出现划手的锐角。从安装边界来看，整个工件的基底尺寸可以根据实际使用需求调整，常规加工时基底厚度预留10mm即可，浮雕部分的总高度控制在4mm以内，

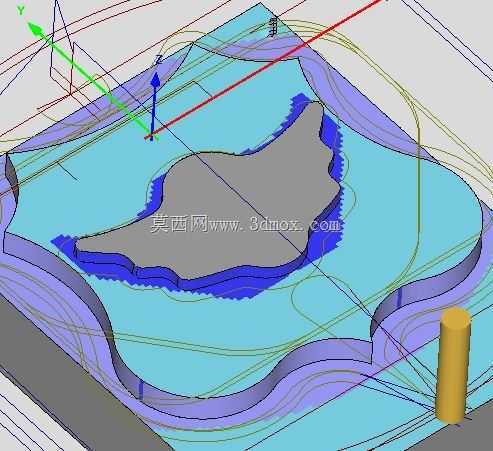

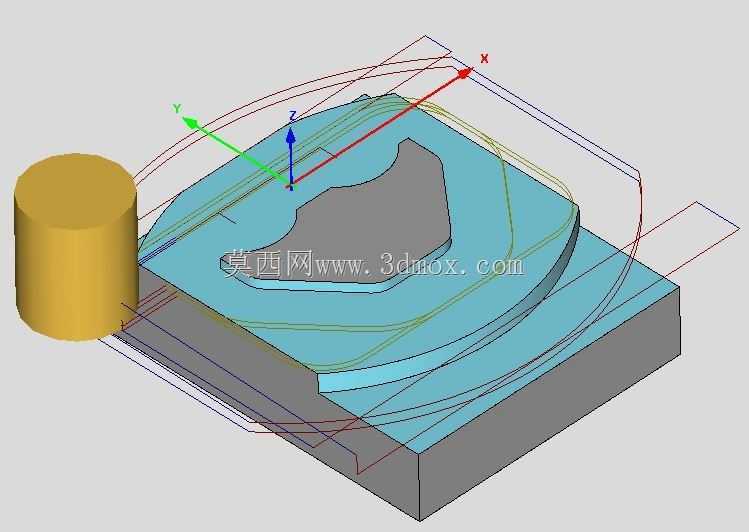

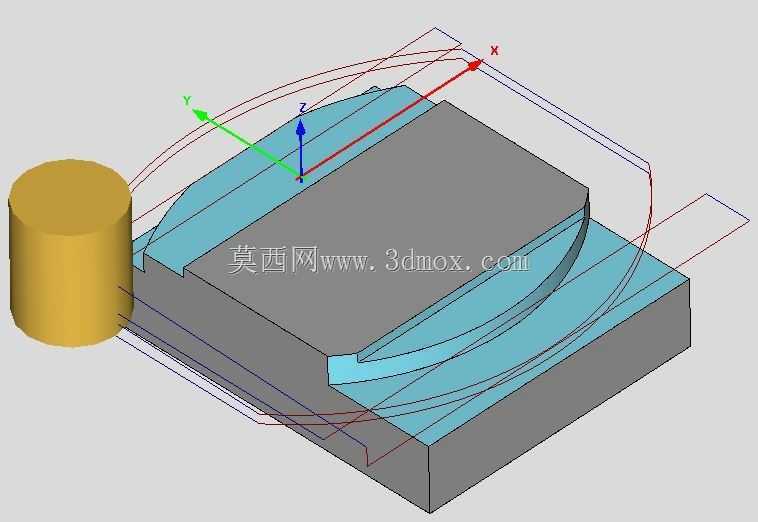

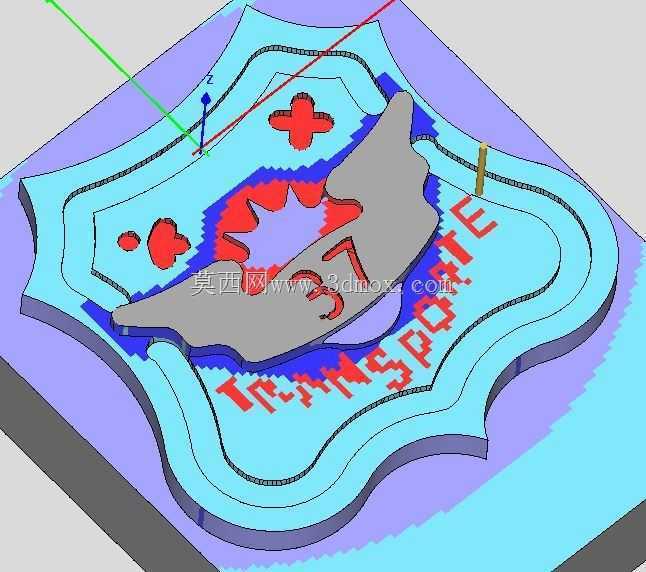

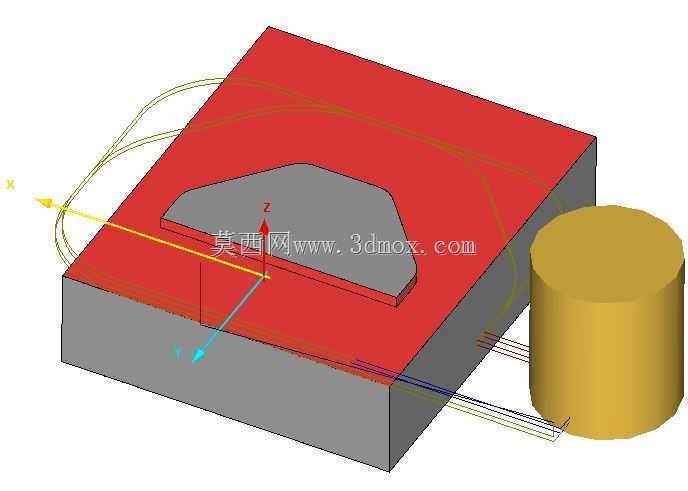

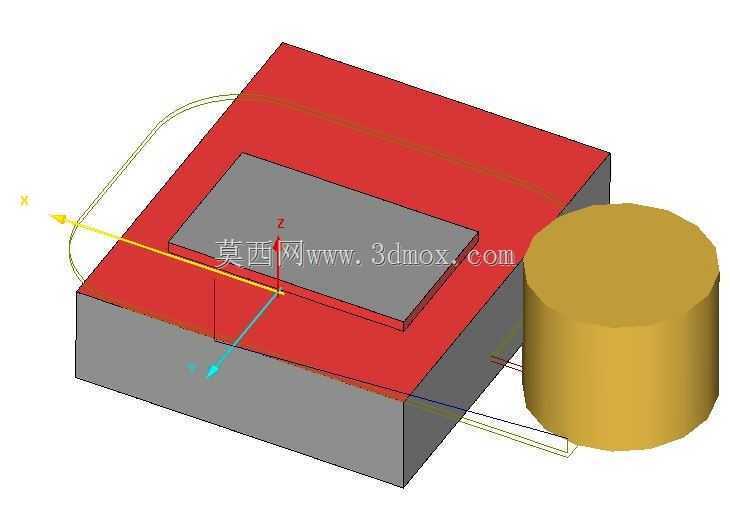

　　不会因为浮雕过高导致装夹时工件出现翘曲，也能保证加工时刀具的悬伸长度在合理范围内，减少加工振纹。加工工序上首先完成基底平面的飞面加工，保证平面度在0.02mm以内，随后按照从高到低的层级依次铣削各层结构，粗加工时留0.2mm的精加工余量，最后用球头刀完成所有曲面和细小特征的精修，加工完成后可以通过填漆、阳极氧化或者多色材料镶嵌的方式实现不同层级的色彩区分，适配不同的使用场景需求，不管是作为设备的嵌入式铭牌，还是单独的装饰纪念件，都能满足结构强度和外观识别的要求。这类浮雕工件的设计核心在于层级高度的合理分配，既要保证视觉上的层次感，又要控制每层的高度差在刀具加工的合理范围内，避免出现过大的高度差导致刀具受力异常，同时所有特征的设计都要适配三轴机床的加工能力，不需要五轴联动就能完成全部加工，降低加工成本和编程难度，适合中小批量的定制化生产场景。
