立式台钻整机结构三维设计方案

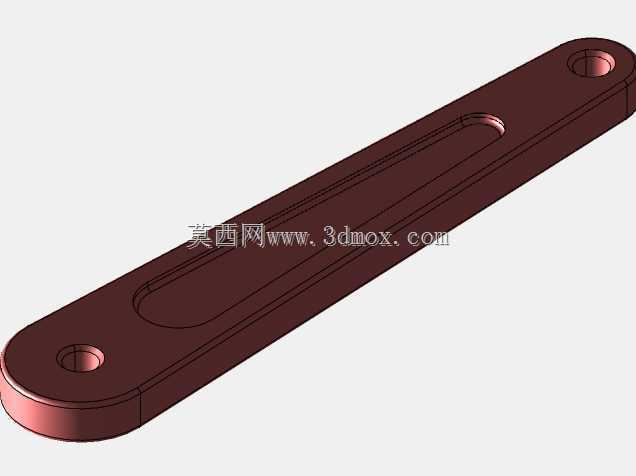

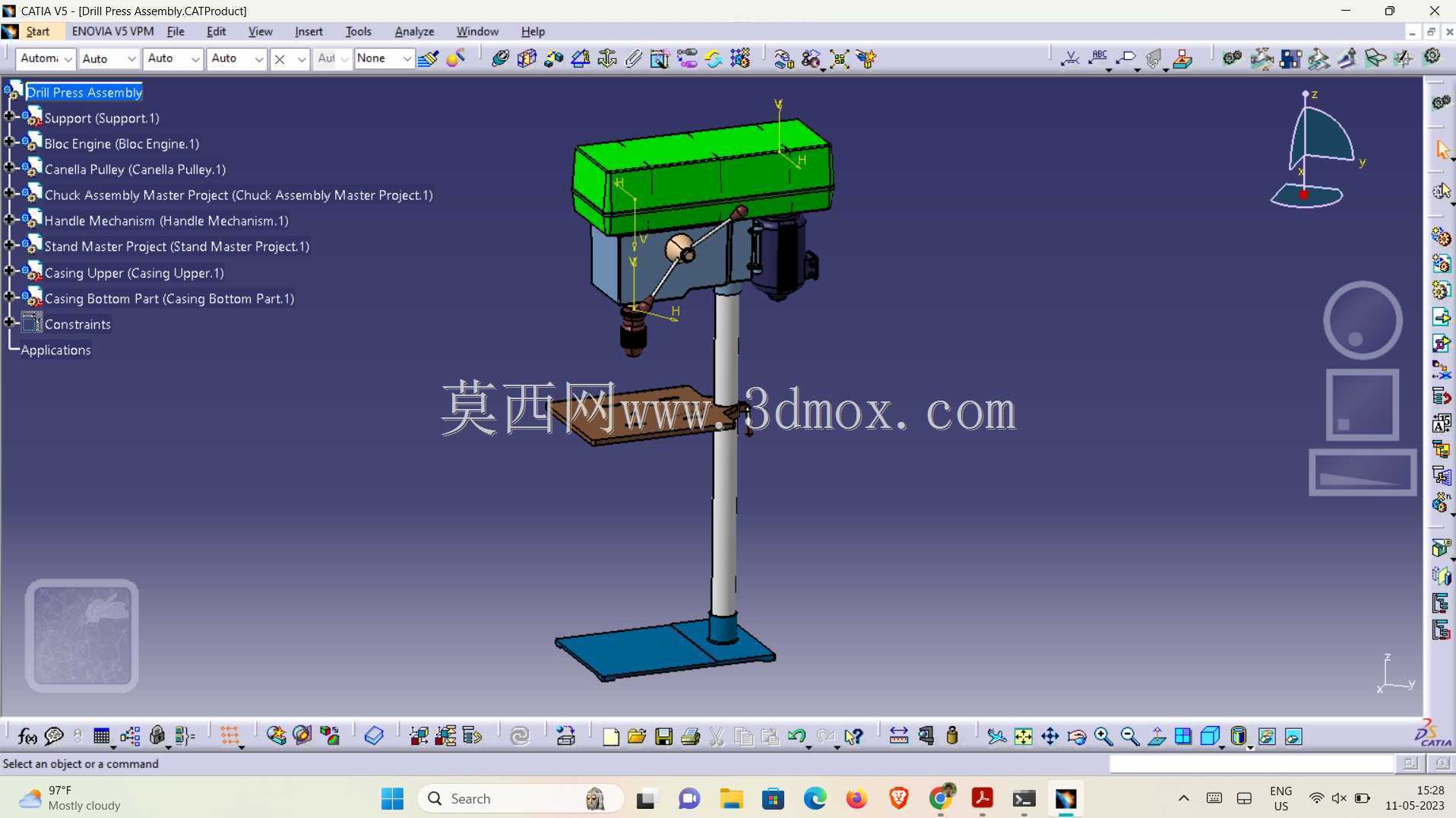

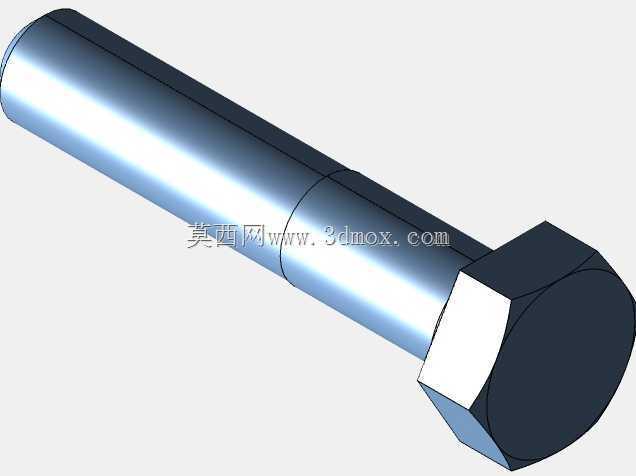

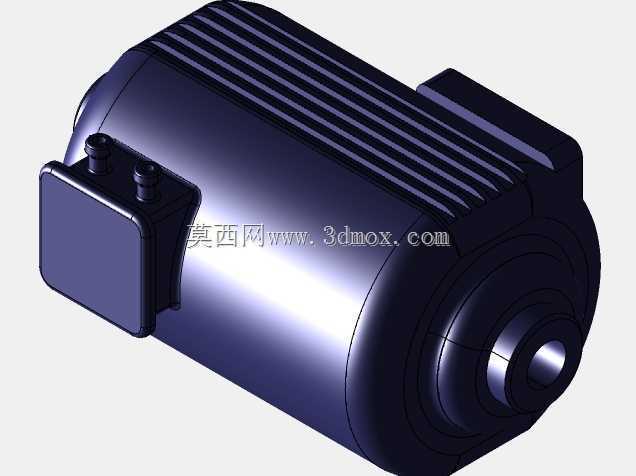

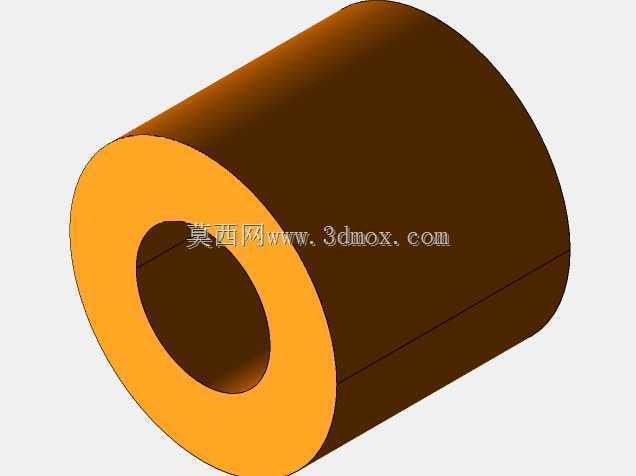

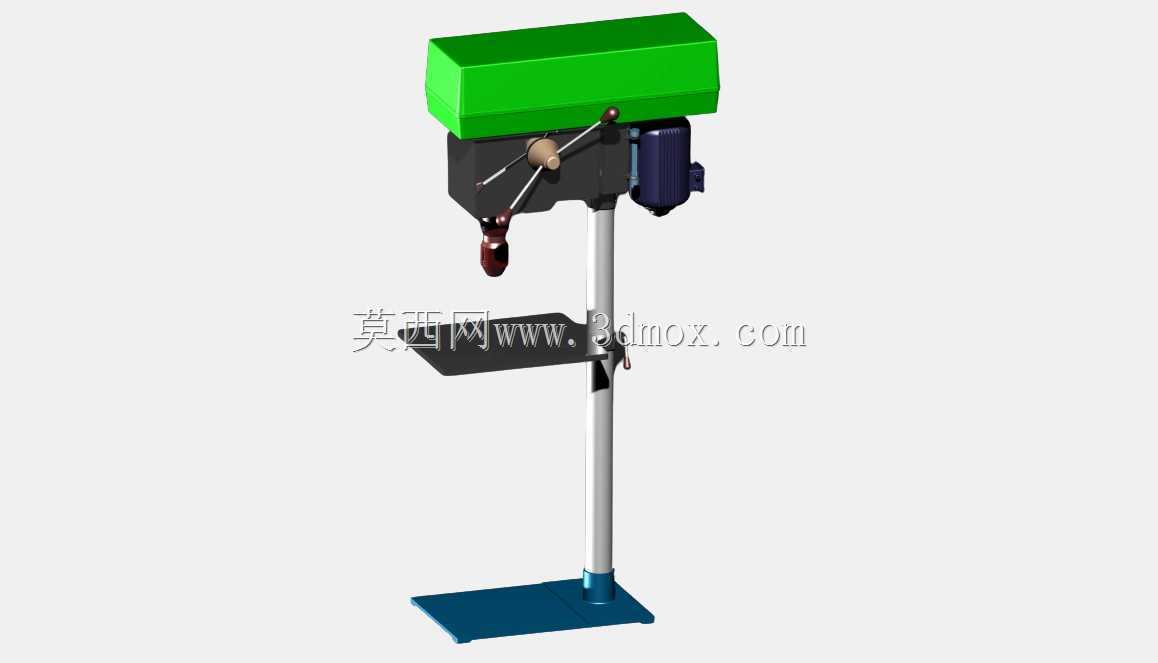

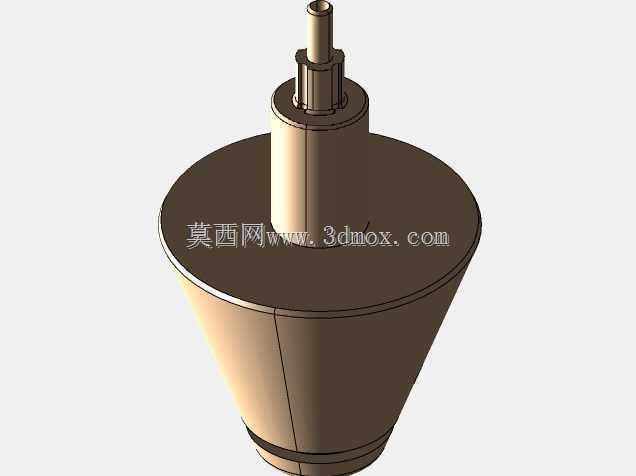

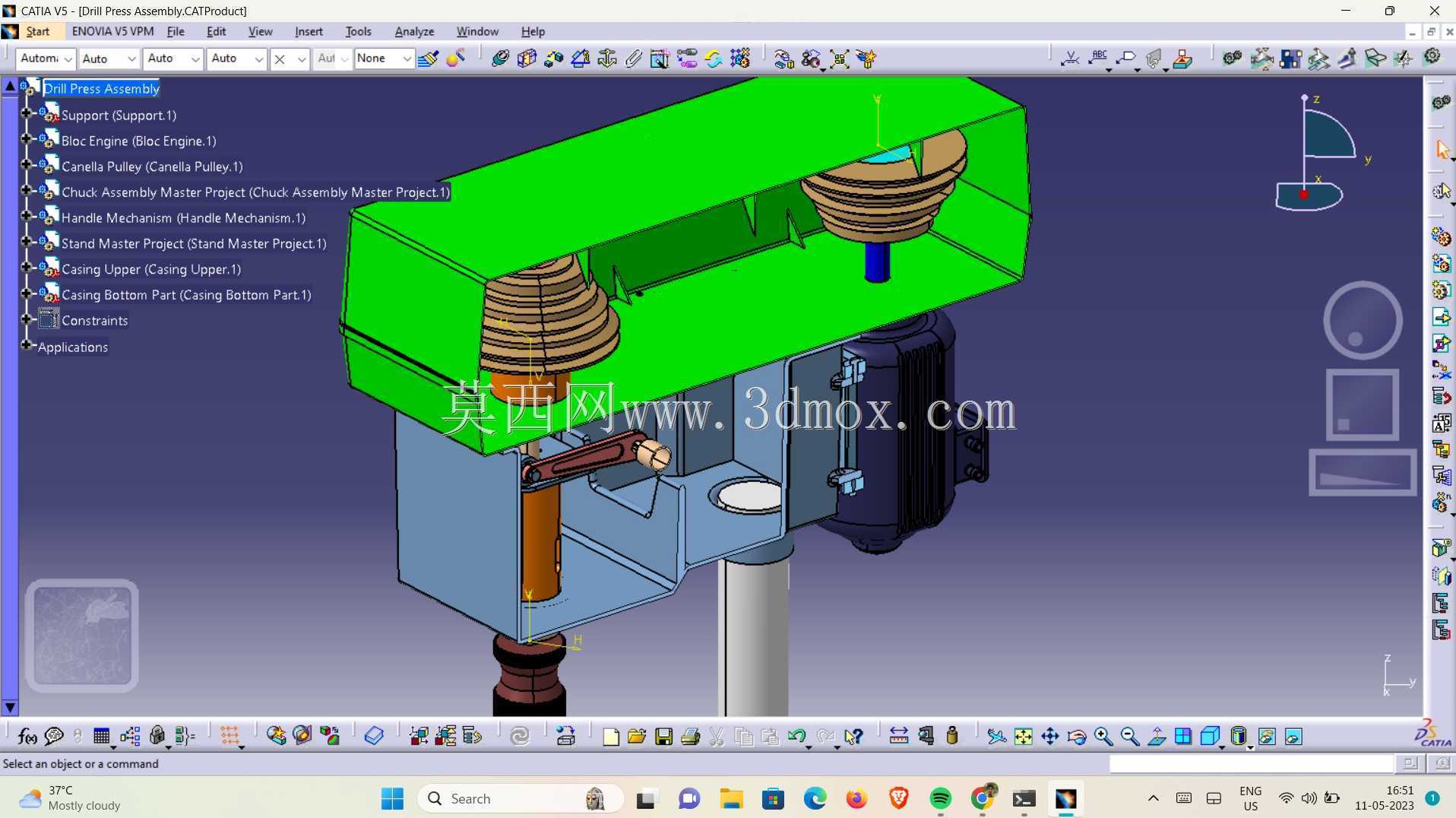

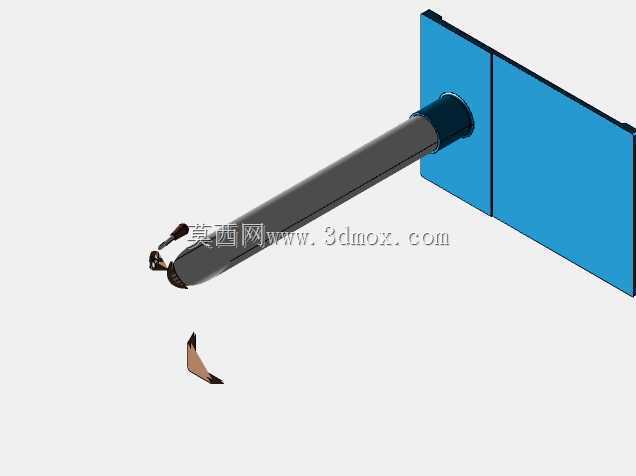

　　这款立式钻削设备的三维结构，完全围绕中小批量机加工车间的日常钻孔、扩孔、铰孔作业需求搭建，从安装边界到功能模块的排布，都贴合普通金工工位的实际使用场景。整机采用落地式立柱支撑结构，底部方形安装底座预留了四个地脚螺栓固定孔位，可直接固定在混凝土地面或者加厚钢制工作平台上，底座上表面加工有T型槽排布结构，方便异形工件的装夹定位，不需要额外搭配转接平台就能完成大尺寸工件的底面装夹。立柱采用高精度冷拔圆钢加工而成，表面做了高频淬火处理，既保证主轴箱上下滑动的导向精度，也能长期承受进给作业的侧向载荷，不会因为长期使用出现导向面磨损导致的钻孔偏斜问题。主轴箱部分集成了主传动系统、进给操作机构和动力驱动单元，顶部的电机安装座采用倾斜式排布，

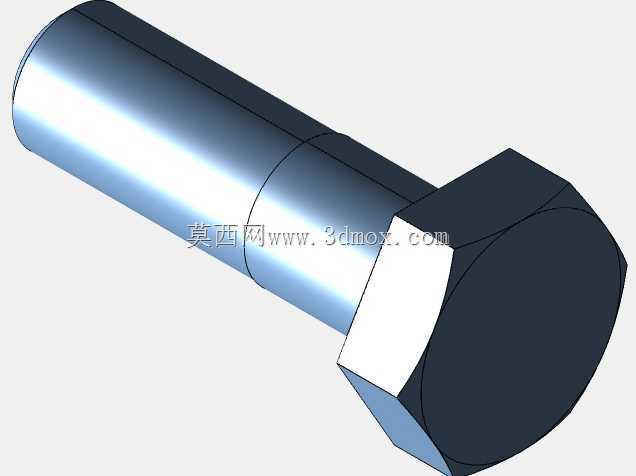

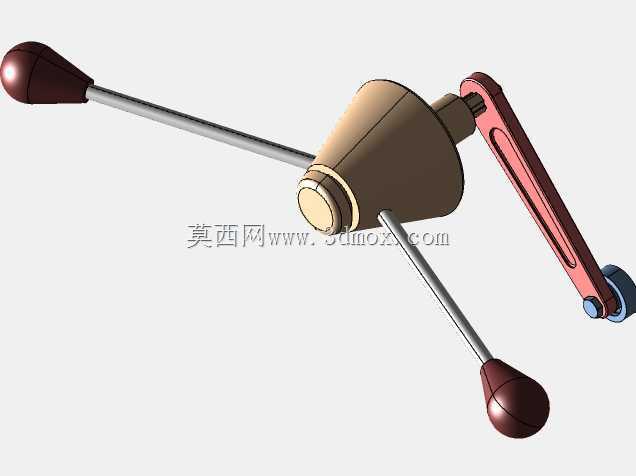

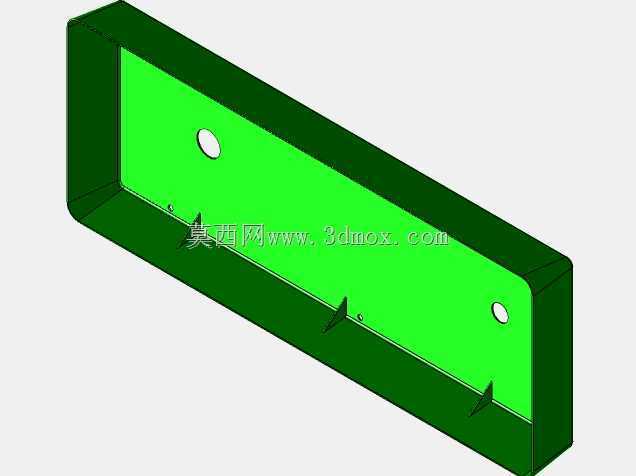

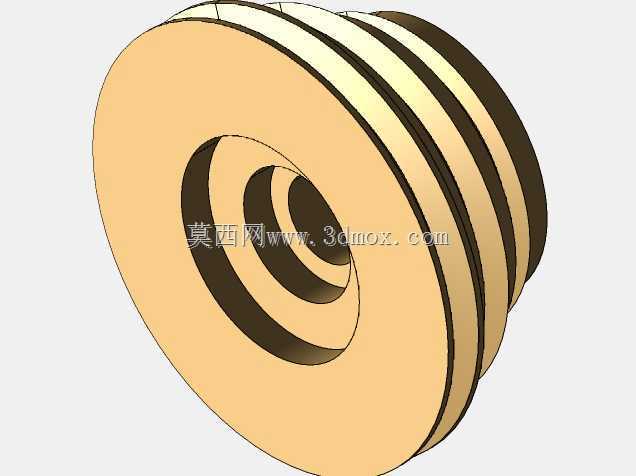

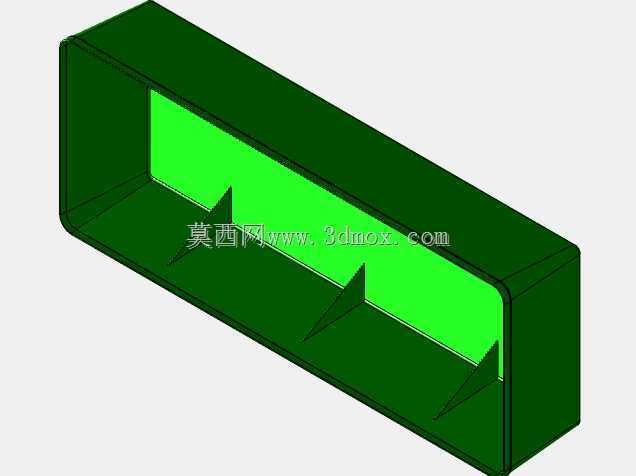

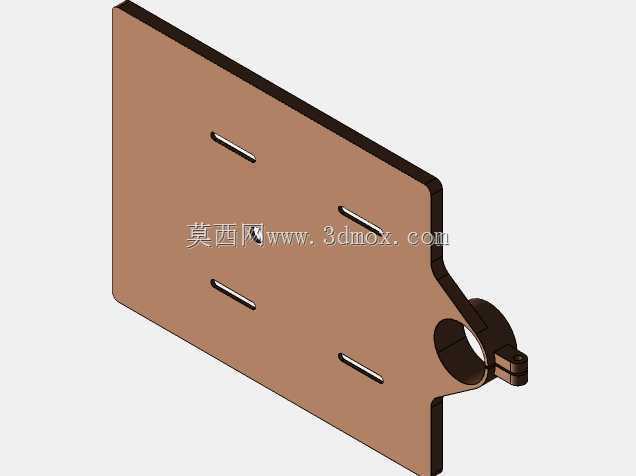

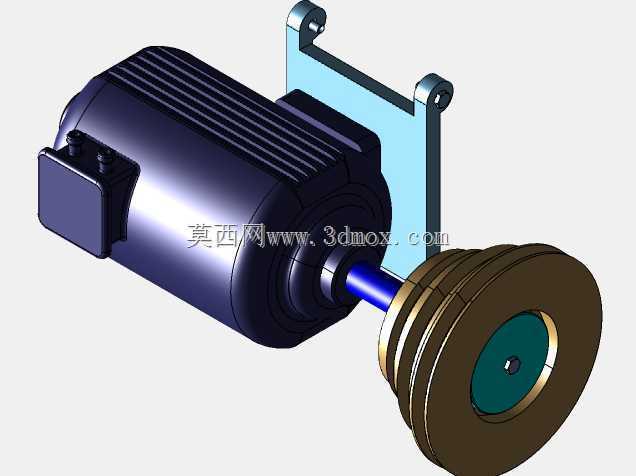

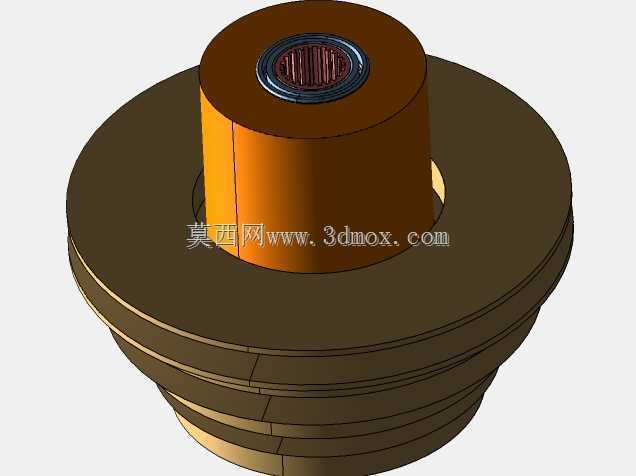

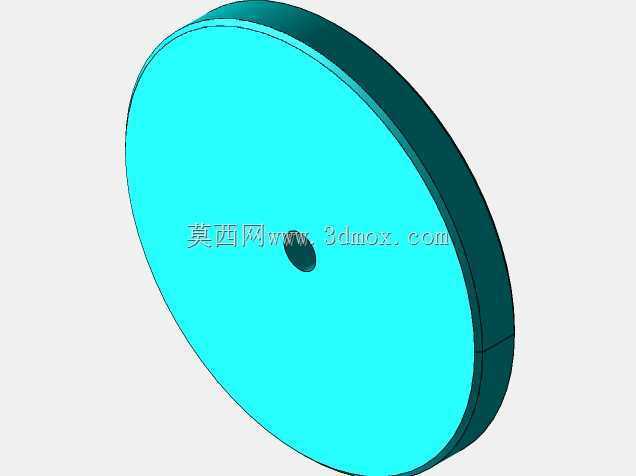

　　既避免电机与进给操作手柄出现运动干涉，也能通过V带传动将动力平稳传递到主轴组件，带轮位置预留了防护罩安装位，实际生产中加装防护壳后可以避免切屑、杂物卷入传动带造成设备故障。进给操作手柄采用三辐式星型布局，操作人员站在设备正前方就可以轻松扳动手柄完成进给动作，手柄的转动行程与主轴进给量做了匹配设计，每转动一圈对应的主轴进给深度符合常规钻削作业的操作习惯，不需要操作人员刻意适应操作力度。工作台采用可升降式方形铸铁平台，台面同样加工有纵横排布的T型槽，可通过立柱上的锁紧套调整高度位置，调整范围覆盖从底座台面到主轴最大下行距离的全区间，既可以装夹高度较高的箱体类工件，也能降低位置装夹小型薄片零件，工作台侧面还预留了挡屑板安装槽，

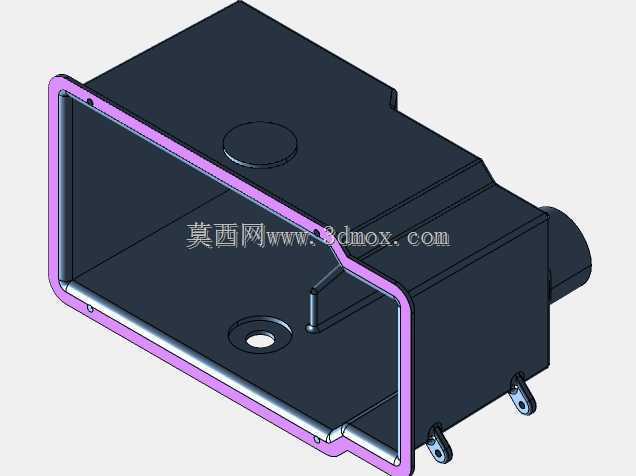

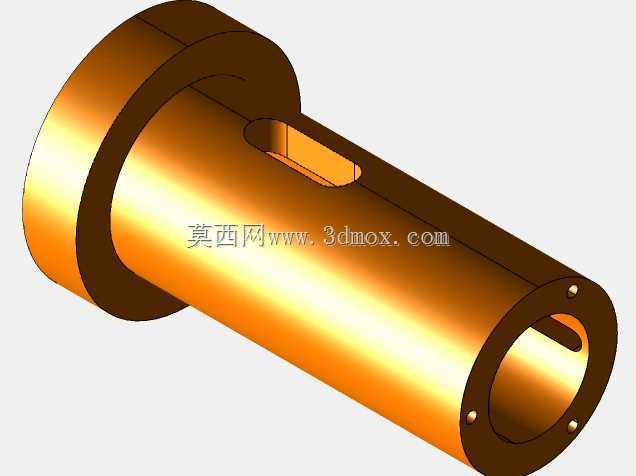

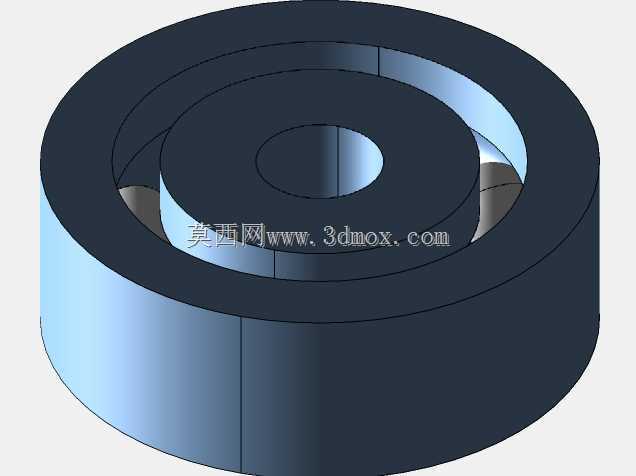

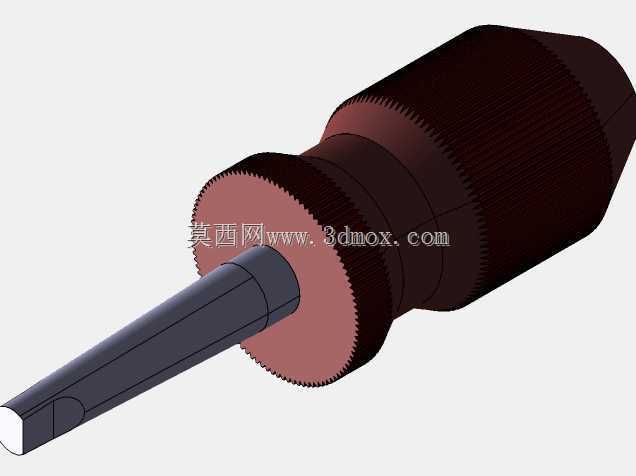

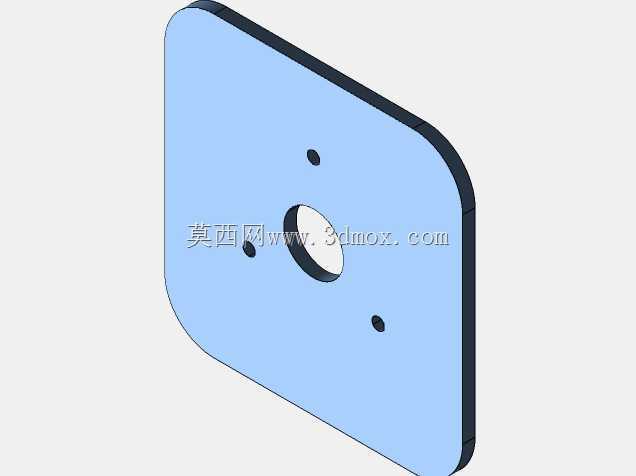

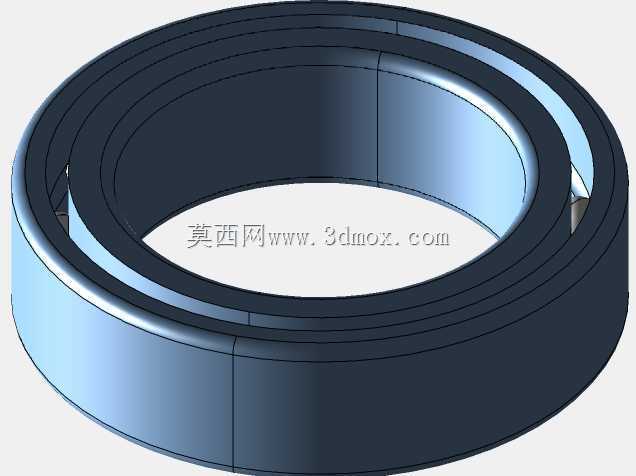

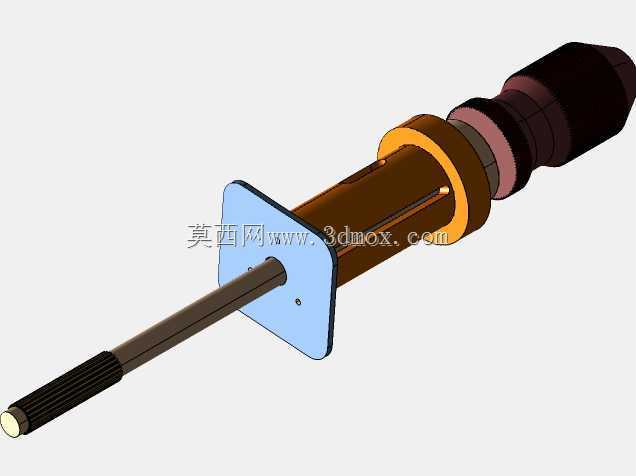

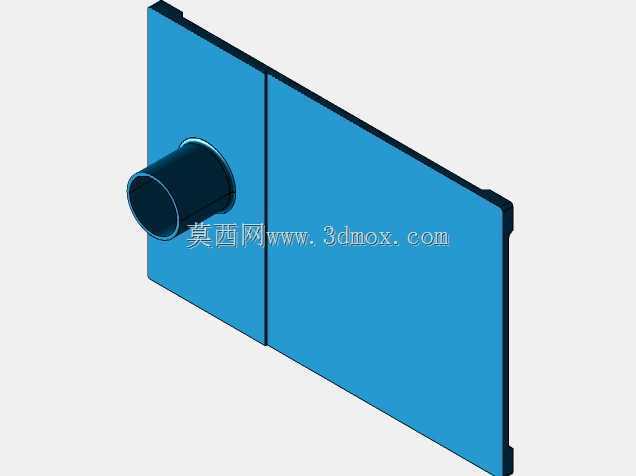

　　可加装挡板防止钻削过程中切屑飞溅到操作人员身上。主轴组件采用高精度角接触球轴承成对安装，保证主轴的径向跳动和轴向窜动控制在精密钻削的公差范围内，主轴锥孔采用标准莫氏锥度，可快速换装不同规格的钻夹头、钻头接杆，适配不同直径的钻削刀具，不需要额外改装就能完成从0.5mm小孔到16mm中等直径孔的加工作业。设计过程中特意校核了整机的重心位置，将较重的电机组件布置在主轴箱后侧，平衡前端进给机构的重量，避免主轴箱在立柱上出现前倾卡滞的问题，所有运动部件的润滑通道都做了内置排布，日常维护时不需要拆解主体结构就能完成注油保养。设备的操作高度设置在成年人站立作业的舒适区间，主轴箱的最低位置和最高位置对应的操作手柄高度，都符合人体工程学要求，

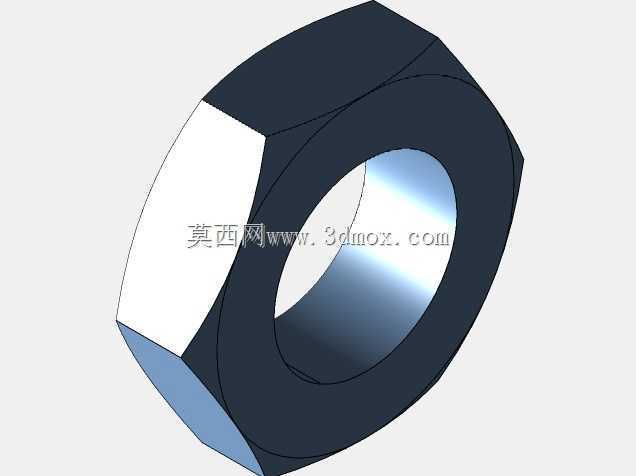

　　长时间操作也不容易产生疲劳。从安装边界来看，整机的横向占用空间仅为底座的方形尺寸，立柱后侧没有突出的结构件，可以紧贴车间墙面布置，不会过多占用车间的通道空间，适合小型机加工车间、维修班组、教学实训工位的布置需求。在功能拓展性上，主轴箱侧面预留了攻丝阻尼机构的安装接口，后续不需要改动主体结构就能加装攻丝模块，完成内螺纹的加工作业，工作台也可以换装角度倾斜附件，完成斜面上的钻孔加工。整个结构的连接件全部采用标准件，市面上都可以直接采购替换，后期维护成本很低，所有铸件的壁厚都按照长期重载作业的要求设计，不会因为频繁钻削产生机身变形，保证长期使用的加工精度稳定性。
