斜向桁架式电力输电塔结构设计

　　本次设计的斜向桁架式输电塔，主要应用于城市近郊景观带、特色文旅园区的低压配电输电场景，区别于常规垂直输电塔的刻板造型，在满足输电线路架设力学性能的前提下，兼顾区域景观协调性，可适配10kV及以下电压等级的架空线路布设需求，替代传统水泥杆与常规角钢塔，在对视觉风貌有要求的供电区域完成电能输送的载体功能。

　　从结构功能特性来看，整塔采用空间桁架受力体系，主材选用等边角钢拼接，斜向布置的主肢通过交叉三角腹杆形成稳定受力单元，能够承受线路架设后的垂直下压力、横向风载荷以及极端天气下的覆冰载荷，塔身上部预留的横担安装位可根据实际线路回路数调整挂载位置，底部采用整体式承台连接结构，可匹配现浇混凝土基础的预埋螺栓定位，安装时无需额外定制异形连接件，通用适配常规输电塔的施工安装流程。

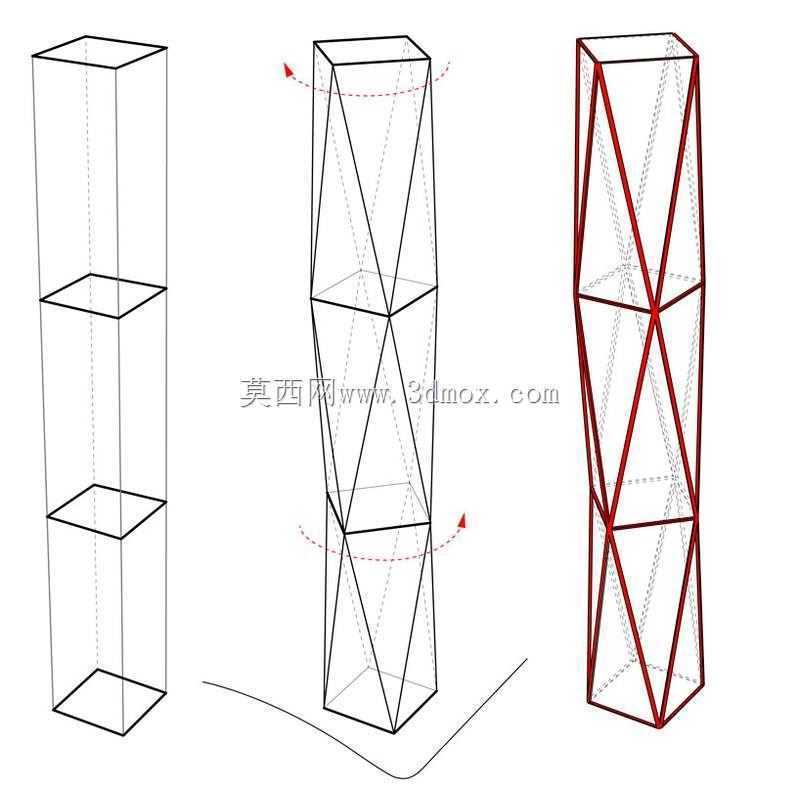

　　设计过程中最先需要解决的是斜向结构的装配干涉问题，由于整塔主轴线与竖直方向存在固定倾角，常规垂直塔的三角腹杆拼接角度无法直接套用，在腹杆与主肢的连接节点处，需要逐一校核每根杆件的空间角度，避免相邻杆件在装配时出现面与面的错位干涉，尤其是交叉腹杆的中点连接位置，需要通过角度补偿的节点板设计，保证两根交叉腹杆的形心轴交于一点，避免节点处产生附加弯矩影响整体结构稳定性。

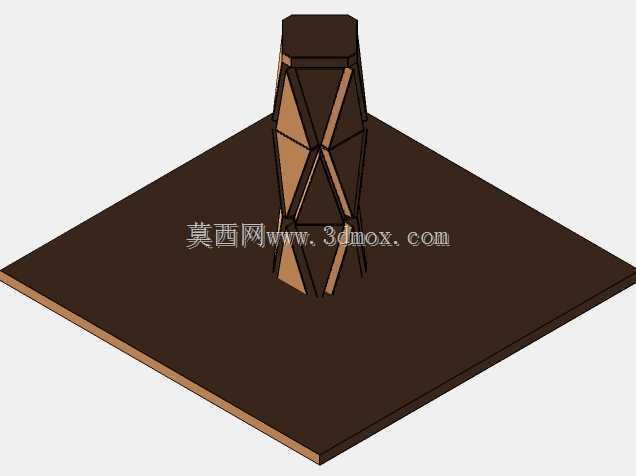

　　在外形尺寸与安装边界的把控上，整塔总高度控制在12米级，底部安装基座的占地范围控制在2.5米×2.5米的正方形区域内，塔身最大外轮廓宽度不超过1.8米，斜向倾角控制在8度以内，保证整体重心投影始终落在底部基座的核心受力区域内，不会因为倾斜设计导致基础受力偏心过大。塔身上下两端的连接法兰采用标准化孔位设计，可直接匹配常规横担、避雷线支架的安装接口，无需二次加工改孔。

　　从实际使用的适配性来看，该塔型的桁架结构镂空率高，风阻系数比同高度的实腹式杆塔低30%左右，在沿海多风区域使用时能够有效降低风载荷对基础的作用力，同时钢结构构件全部采用热镀锌防腐处理，可适应户外潮湿、多雨的使用环境，构件之间全部采用螺栓连接，现场施工时无需焊接作业，能够大幅缩短现场安装周期，降低高空作业的施工风险。

　　在结构受力校核环节，针对斜向布置的特点，额外增加了不同方向风载荷的组合工况验算，包括顺线路方向、横线路方向以及45度角方向的风载作用，同时考虑了单侧线路断线时的冲击载荷对塔身的影响，通过调整腹杆的布置密度，在塔身倾角变化的拐点位置适当增加腹杆数量，提升局部结构的抗扭刚度，避免长期载荷作用下节点出现疲劳松动。

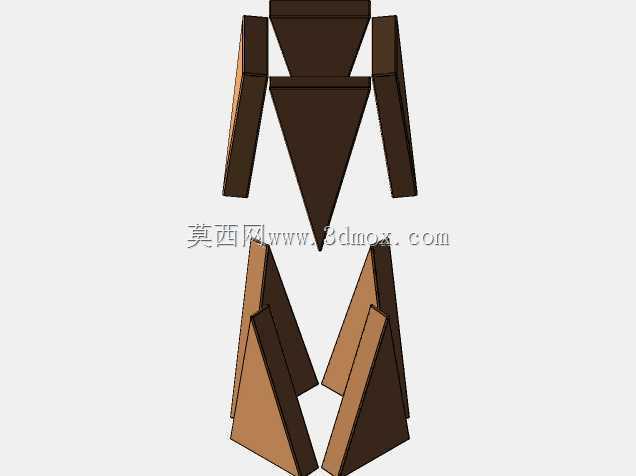

　　不同于常规垂直杆塔的对称式结构，该斜塔的节点板需要根据每处连接的杆件角度单独定制折弯角度，建模过程中需要在装配环境下逐一生成节点板的轮廓，保证每根杆件的端面都能与节点板完全贴合，螺栓孔的位置精度控制在0.5mm以内，确保现场安装时螺栓能够顺利穿入，不会出现孔位错位需要现场扩孔的情况。塔身底部的地脚螺栓定位采用整体式定位模板，在基础浇筑时提前固定螺栓位置，保证四个地脚螺栓的相对位置与塔底法兰孔位完全匹配，降低现场安装的调整难度。

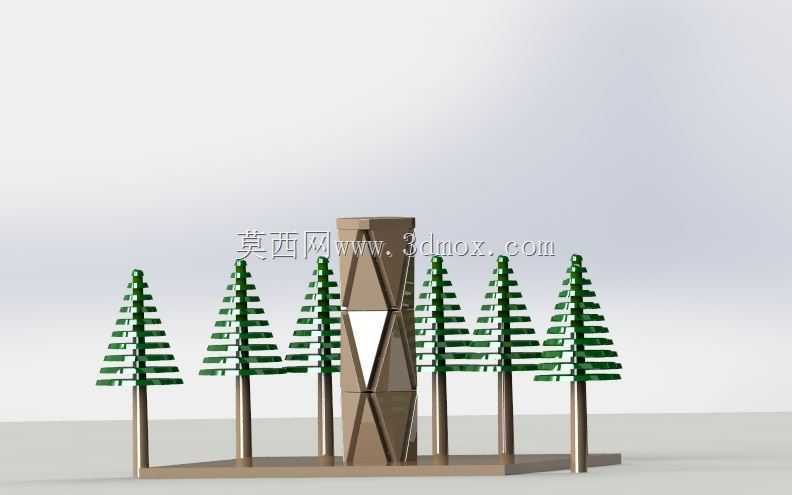

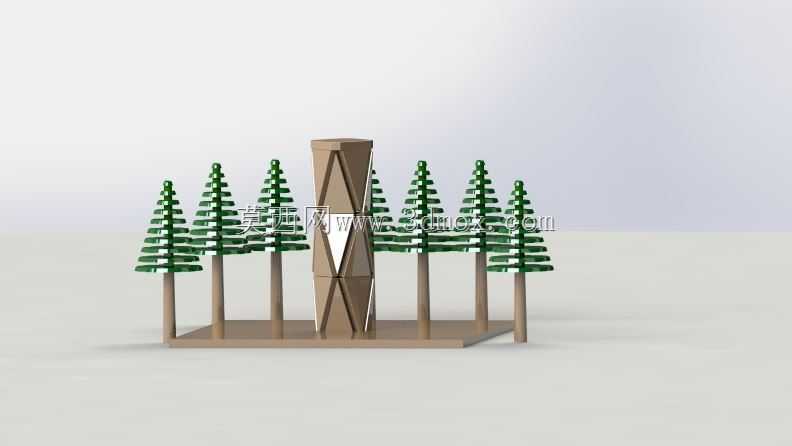

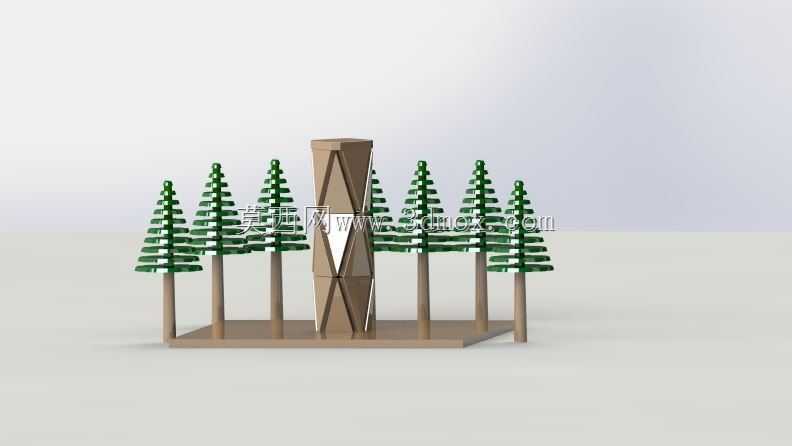

　　这种带景观属性的输电塔设计，在满足电力输送核心功能的前提下，能够更好融入周边的景观环境，避免常规工业设施对区域整体风貌的破坏，适合在景区、生态公园、特色小镇等对视觉效果有要求的区域推广使用，结构本身的受力性能经过校核完全满足电力行业的相关规范要求，安装维护方式与常规输电塔保持一致，不会给后期的线路运维增加额外的工作难度。
