电力变压器用异形阶梯传动铜轴结构

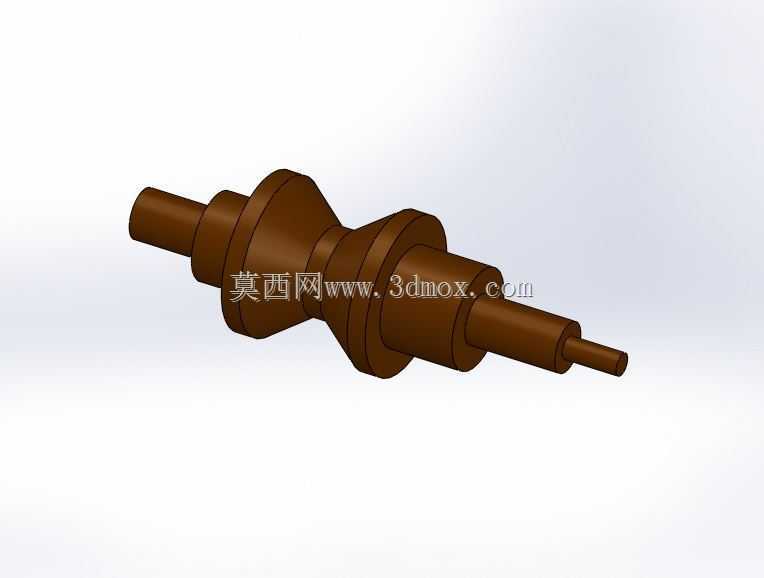

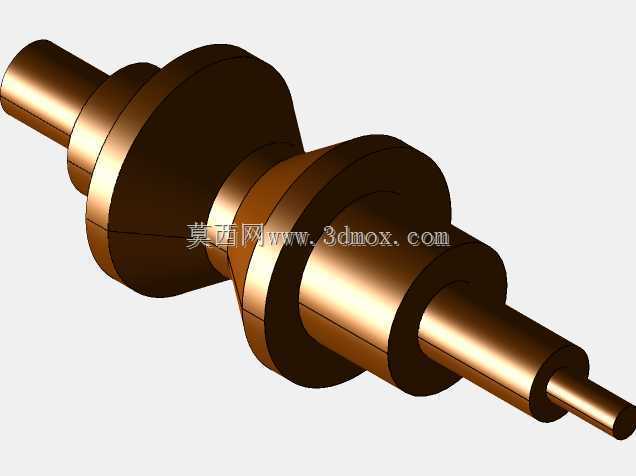

　　这款阶梯异形轴类零件，主要应用在油浸式电力变压器的有载分接开关传动机构内，承担分接档位切换过程中的扭矩传递、动作行程定位的核心作用，是保障变压器调压动作可靠执行的关键受力零件。从结构设计逻辑来看，零件整体采用多段阶梯式同轴结构，中间段设置的两个对称锥形凸台，是整套结构的核心受力限位部位，在分接开关动作时，这两个凸台会与机构内的拨叉组件配合，将转轴的旋转运动转化为拨叉的直线往复位移，以此带动动触头完成不同档位静触头的对接，实现变压器绕组匝数的调整，适配电网电压波动下的输出稳压需求。两端的细轴段分别作为定位支撑端与动力输入端，输入端轴段加工有微小的扁位结构，用于和驱动侧的联轴套紧密配合，避免大扭矩传递过程中出现打滑空转的问题；

　　支撑端轴段则与机构座内的含油轴承配合，保证整轴旋转过程中的同轴度，减少长期动作带来的偏磨损耗。设计过程中，中间凸台的锥面角度经过反复校核，最终选定的角度既可以保证拨叉滑动过程中无卡滞死点，又能在触头到位后提供足够的轴向锁止力，避免电网短路冲击下出现档位自行脱开的故障。整轴的同轴度公差控制在0.02mm以内，各阶梯轴段的轴肩位置都做了微小的圆角过渡，避免热处理及长期受力过程中出现应力集中导致的轴体断裂问题。从安装边界来看，整轴的最大回转直径由中间锥形凸台的最大外圆决定，安装时需要保证轴体中心线与拨叉滑动轨道的垂直度误差不超过0.03mm，否则会出现拨叉动作卡涩、档位切换不到位的问题，严重时甚至会导致触头接触不良引发拉弧故障。

　　两端支撑轴颈的表面粗糙度要求达到Ra0.8，减少与含油轴承配合时的摩擦阻力，延长机构整体的免维护周期。材质选用高强度铅黄铜，一方面是因为变压器内部充满绝缘油，黄铜材质在绝缘油环境下不会出现锈蚀、电化学腐蚀的问题，长期运行尺寸稳定性好；另一方面黄铜的自润滑特性可以降低配合面的磨损量，即便在频繁调压动作的工况下，也能保证较长的使用寿命。在实际装配场景中，该轴件装入分接开关机构后，需要手动盘动输入端检查全程动作是否顺畅，各档位位置的凸台定位是否准确，确认无卡滞、无窜动后才能完成机构的整体封装。不同于普通的等直径传动轴，这款异形轴将传动、定位、行程限位的功能集成在单一零件上，减少了机构内的零件数量，降低了装配累积误差，

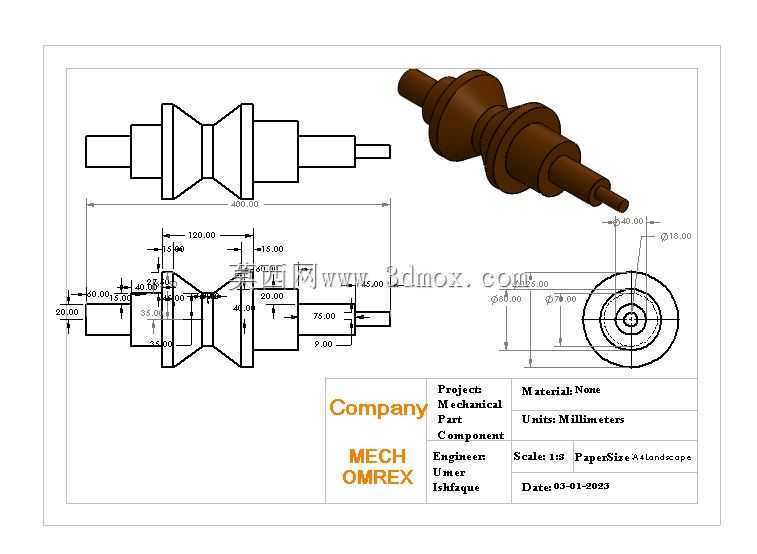

　　同时也缩小了整套分接开关机构的整体体积，更适配紧凑型电力变压器的内部安装空间要求。在建模过程中，各段轴径的尺寸衔接、锥面的相切过渡、轴肩圆角的处理都严格按照实际加工工艺要求搭建，避免出现建模特征与实际加工工序冲突的问题，比如锥面与圆柱段的衔接处没有做多余的凸台，方便车削加工时一次走刀成型，减少二次装夹带来的形位公差误差。
