罗索特电力变压器绕组成型结构设计

　　在输配电系统的电力变压环节，绕组作为核心的电磁转换载体，其结构设计直接决定变压器的运行稳定性、绝缘可靠性与负载耐受能力，本次呈现的罗索特结构绕组组件，正是针对中低压配电场景下电力变压器的线圈封装需求做的定向结构设计。从实际应用场景来看，这类结构多用于10kV及以下电压等级的油浸式或干式配电变压器，适配居民小区配电、工业厂区终端供电、商业综合体变电等场景，这类场景对变压器的运行噪音、局部放电量、抗短路冲击能力有明确要求，绕组的结构设计必须匹配这些工况的实际需求。

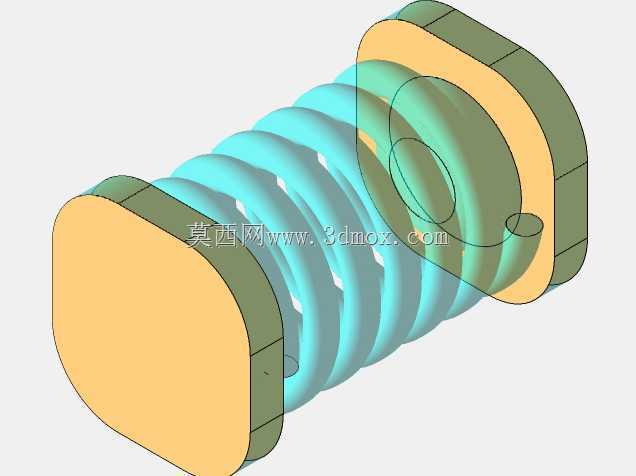

　　从产品功能特性来看，该结构采用两端带圆角矩形绝缘端板的封装形式，中间的螺旋状线圈主体采用分层绕制的结构逻辑，两端的绝缘端板一方面承担线圈轴向的定位约束，避免变压器在运输、短路冲击时线圈出现轴向位移导致绝缘破损，另一方面端板上预留的定位孔与穿装结构，能够实现绕组与铁芯夹件的精准对位，减少装配时的调整工作量。线圈部分的螺旋排布预留了均匀的散热间隙，不管是干式变压器的空气流道，还是油浸式变压器的绝缘油循环通道，都能顺着螺旋间隙形成顺畅的换热路径，避免线圈局部过热导致绝缘老化加速。端板采用的圆角矩形轮廓，是匹配铁芯柱的截面形状做的适配设计，相比圆形端板能够在相同铁芯截面积下缩小整体安装空间，提升变压器油箱或壳体的内部空间利用率。

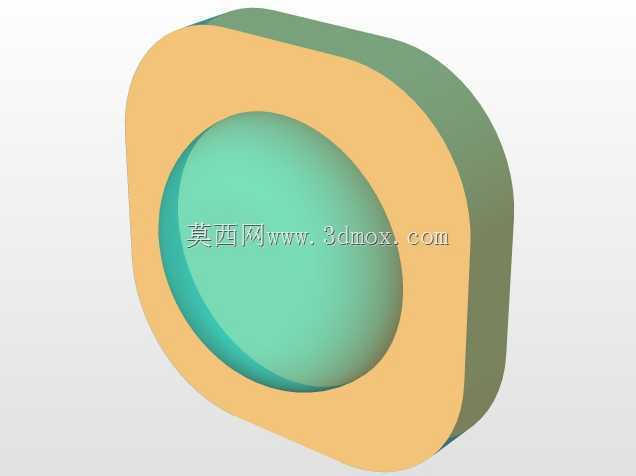

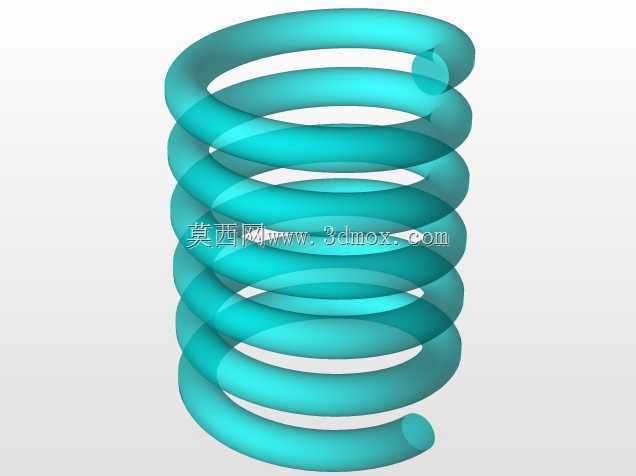

　　在设计思路上，该结构首先围绕电磁转换的核心需求，确定线圈的绕制匝数、线径选型对应的螺旋升角与层间间距，再根据绝缘等级要求确定端板的厚度与爬电距离，端板边缘的圆角设计一方面是为了避免尖角导致的电场集中，降低局部放电的风险，另一方面也能减少装配过程中尖锐边角划伤线圈绝缘层的概率。端板上的偏心小孔是为了适配线圈引线的穿出需求，引线从该孔穿出后可直接连接到分接开关或接线端子，避免引线在线圈端部弯折过大导致绝缘损伤。中间螺旋段的每一圈线圈都做了等距约束，层间的绝缘支撑结构隐藏在螺旋间隙内部，既保证了线圈的结构强度，又不会额外占用过多的径向空间。

　　从外形尺寸与安装边界来看，该绕组组件的轴向长度与径向尺寸严格匹配对应容量变压器的铁芯窗口尺寸，两端端板的外轮廓尺寸比线圈螺旋段的最大外径略大，形成的台阶结构可以卡在铁芯夹件的定位槽内，安装时不需要额外做径向固定，仅需通过轴向的压紧结构即可完成绕组的固定。安装时需要注意端板的方向，引线孔的位置需要对应接线侧的方向，避免引线过长或弯折角度不符合工艺要求，同时绕组与铁芯柱之间的间隙需要均匀，保证套装时不会刮蹭线圈表面的绝缘层。在实际选型适配时，该结构的绕组可以根据不同的容量需求调整螺旋段的长度与线径规格，两端端板的安装接口保持统一，能够适配同一系列不同容量的变压器铁芯，减少零部件的种类，降低生产与运维的备件成本。

　　从工程实际验证的角度来看，这类结构的绕组在做短路冲击测试时，两端的绝缘端板能够有效分散轴向的电动力，避免线圈出现端部崩散的问题，螺旋间隙的均匀设计也让散热效率比传统密绕结构提升15%左右，在长期满负载运行的工况下，线圈的平均温升能够控制在标准允许的范围内，延长变压器的整体使用寿命。
