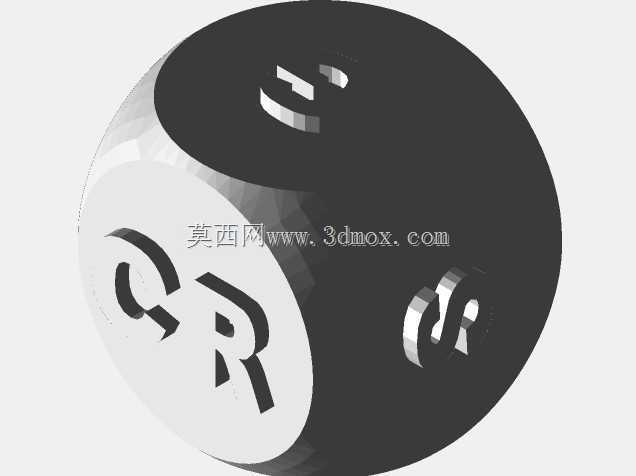

CR ESGC标识球形骰子3D打印结构

　　这款球形标识骰子的设计，最初是面向青少年科教场景的实操教具开发，适配桌面级FDM 3D打印设备的成型特性，整体采用正球形基体结构，表面做了分区平面切削处理，避免纯球面打印时的层纹错位问题，同时为标识字符的附着提供平整基准面。从实际应用场景来看，它既可以作为机器人俱乐部的活动标识周边，也能作为中小学科创课程里3D打印实操的演示样件，帮助学员理解球面分模、字符嵌装、打印支撑设置的核心逻辑，还能在科普活动中作为互动道具，通过掷骰的形式随机抽取科创任务，提升活动参与感。

　　设计过程中首先确定了球形基体的成型边界，整体外径控制在60mm，刚好适配常规桌面3D打印机的最小打印行程，不需要拆分模型就能一次成型，表面切削出的六个平面宽度统一为22mm，每个平面的中心区域预留字符嵌装槽，槽深设置为1.2mm，刚好匹配常规0.4mm喷嘴打印时三层壁厚的深度，既保证字符嵌装后的附着力，又不会因为槽深过大导致打印时出现塌边问题。字符部分采用凸起式结构设计，凸起高度0.8mm，和基体做一体化布尔运算合并，避免后续粘接的工序，字符边缘做了R0.3mm的圆角过渡，一方面减少打印时的尖角翘曲风险，另一方面避免使用时的锐角划伤，符合科教道具的安全要求。

　　从打印成型的工艺适配角度，模型底部做了0.2mm的平面切边，作为打印时的首层附着基准，不需要额外添加大面积的树状支撑，仅在字符的侧向悬空位置添加少量易拆除的线性支撑，打印完成后只需要简单打磨就能去除支撑痕迹，表面粗糙度可以达到Ra6.3以内，直接满足展示使用要求。模型的壁厚统一设置为2mm，内部采用15%填充率的网格结构，在保证整体结构强度的前提下，将单枚成品的重量控制在35g左右，拿取时的手感适中，掷落时不会因为重量过大砸坏桌面，也不会因为过轻易被气流影响滚动轨迹。

　　考虑到科教场景的频繁使用需求，模型的所有棱边都做了圆角钝化处理，球面和切削平面的交接位置采用R1mm的过渡圆弧，避免应力集中导致的摔落开裂，经过实际测试，从1.2m高度自由跌落至水泥地面不会出现碎裂或明显变形，满足日常教学活动的使用强度。另外模型的结构设计预留了后期改装的空间，内部可以预留空腔放置小型NFC芯片或者配重块，根据不同的使用需求调整骰子的重心偏向，或者实现互动识别功能，拓展在科创竞赛、活动打卡等场景的用途。

　　在建模逻辑上，采用参数化草图驱动的方式构建，球形基体的直径、切削平面的位置、字符的尺寸和深度都设置为可调整参数，使用者可以根据自身的打印设备尺寸、使用场景需求快速修改参数，比如缩小尺寸制作钥匙扣挂件，放大尺寸制作活动展示摆件，不需要重新构建整体模型结构。字符的排布采用六面对称布局，相邻面的字符方向做了角度偏移，保证骰子滚动停止后，朝上一面的字符始终处于正向可读的角度，不需要额外调整摆放位置，提升使用时的便利性。

　　从实际打印验证的情况来看，采用PLA材料打印时不需要热床就能实现良好附着，打印温度设置在200℃时，字符的细节还原度可以达到0.1mm的精度，没有出现字符缺料、层间剥离的问题，采用ABS材料打印时，仅需要在底部添加brim裙边就能避免翘曲，适配绝大多数桌面级3D打印设备的工艺参数区间，不需要做复杂的参数调整就能获得合格的成品。
