3D打印机真空软管维修固定夹结构设计

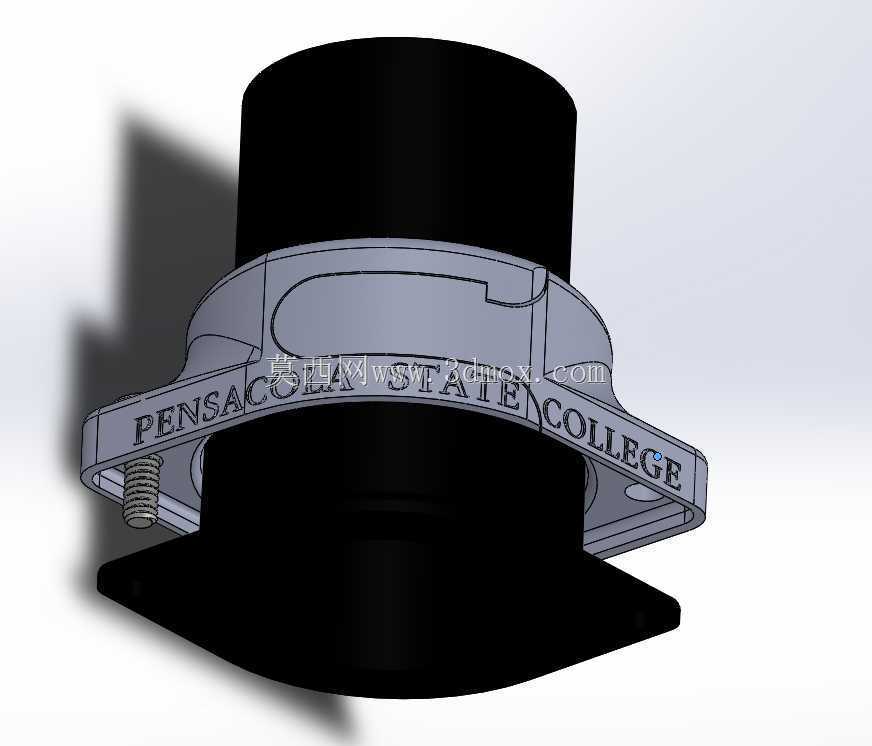

　　在增材制造设备的日常运维场景中，ProJet系列工业级3D打印机的真空管路承担着成型腔负压维持、粉末输送回路气压平衡的核心作用，长期处于高频启停、温差交变的工作环境下，软管与设备硬管接口位置容易出现松脱、密封失效、局部弯折堵气的问题，以往现场维修时多采用扎带临时捆扎、通用管箍强行压紧的方式，不仅无法匹配接口处的异形法兰轮廓，还容易挤伤软管壁造成二次漏气，甚至会干涉周边铺粉辊、成型平台的运动行程，这款针对性设计的真空软管维修夹，就是为解决这类现场维修痛点开发的专用固定结构。从实际使用场景出发，这款维修夹适配ProJet 460 Plus以及同系列ZPrinter 450机型的真空软管接口位置，安装时不需要拆解原有管路的整条走线，

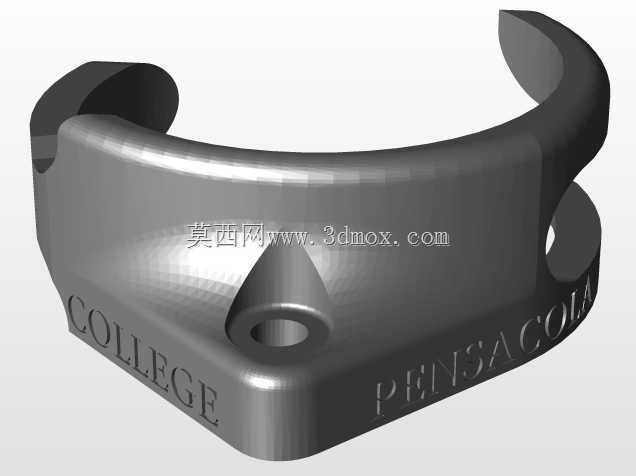

　　只需要将故障位置的软管对位套入设备硬管接头后，把夹体从侧方卡合到接口法兰位置即可，不需要额外在设备壁面打孔，也不会改动原有管路的走向布局。夹体的整体轮廓完全贴合原有接口的法兰安装边，上下两个压合面分别对应硬管端的定位凸台和软管端的防脱环槽，压合时受力均匀分布在整圈接口位置，不会出现局部压力过大压裂硬管接头、或者压伤软管橡胶层的问题。设计过程中首先做了原有接口的逆向测绘，确认了法兰盘的三个安装孔位的相对位置、凸台高度、软管外径的公差范围，夹体侧面预留的三个避让槽刚好对应原有法兰的固定螺栓位置，安装时不需要完全拆除原有法兰的固定螺丝，只需要将螺丝松开两到三个螺距，就能把维修夹卡入法兰与设备壁面的间隙中，再重新拧紧螺丝即可完成固定，

　　整个维修过程耗时不超过十分钟，相比更换整条真空软管的方案，能大幅缩短设备停机时间。夹体中部的环形压圈内径做了0.2mm的微公差设计，刚好卡在软管外壁的防脱凹槽位置，压合后能限制软管的轴向窜动，避免设备运行时的振动导致软管从接头处脱出；压圈内侧做了一圈0.5mm深度的浅槽，安装时可以在槽内嵌入薄橡胶密封圈，进一步提升接口位置的密封性能，解决原有密封圈老化后出现的微漏气问题。夹体两侧的延伸边做了15度的斜角过渡，不会突出到周边铺粉机构的运动路径上，安装后与周边运动部件的最小安全间隙保持在3mm以上，完全避免了运动干涉的风险。考虑到现场维修的操作便利性，夹体采用对开式快装结构，两个半体通过侧边的定位销对位，不需要额外的专用工具，

　　用手就能完成初步对位，再通过原有法兰的螺丝锁紧力实现两个半体的压紧，不需要额外增加固定螺丝，减少了维修时的零件准备工作。夹体的整体壁厚控制在2.5mm，在保证足够结构强度的前提下，不会过多占用接口周边的狭小空间，即使是在设备内部管路密集的区域，也能顺利完成安装。从受力角度分析，夹体的压合面做了网格状的浅防滑纹，能增加与软管外壁、法兰端面的摩擦力，在设备运行产生持续振动的工况下，不会出现夹体移位、松脱的问题；夹体的边角位置全部做了R1的圆角处理，安装时不会划伤操作人员的手部，也不会割伤周边的其他软管线路。在实际测试中，这款维修夹安装完成后，管路接口位置能承受0.15MPa的负压不出现泄漏，完全满足3D打印机成型腔的负压工作要求，连续运行72小时后夹体没有出现松动、移位的情况，软管接口位置也没有出现漏气、变形的问题。相比通用型的喉箍、管夹，这款专用维修夹完全匹配对应机型的接口尺寸，不需要现场做裁剪、打磨等二次加工，维修后的固定可靠性接近原厂全新管路的固定效果，能有效降低设备运维的配件成本，减少因管路故障导致的打印失败、成型质量差等问题。对于设备运维人员来说，这类专用维修夹具的设计核心就是完全贴合现场的实际安装边界，不改动原有设备的结构，不增加额外的安装步骤，在狭小的操作空间内就能快速完成故障修复，同时保证修复后的结构强度、密封性能、安全间隙都满足设备长期运行的要求，避免临时维修方案带来的次生故障。
