托盘滑动进料立式输送机构

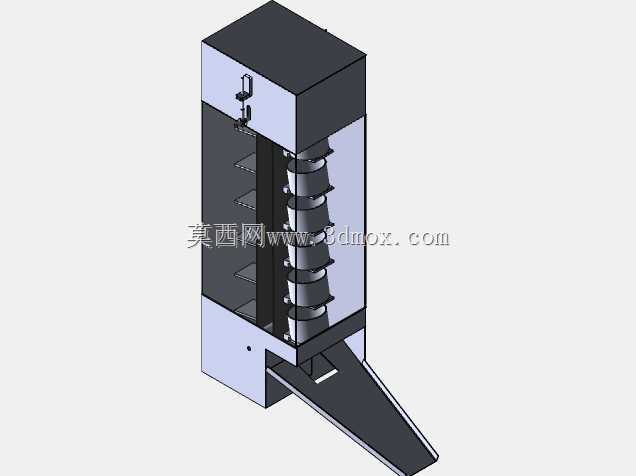

　　该机构主要面向食品加工、小件包装生产线的上游上料环节设计，核心解决1乘1规格小型托盘的定向输送、逐次进料需求，可直接对接蛋羹机、小型封装机等下游加工设备，替代传统人工逐盘放料的作业模式，降低生产线前端的人工重复操作强度，同时保证进料节拍与下游加工工位的匹配度，避免人工放料节奏不均导致的工位待料或物料堆积问题。从结构布局来看，整机采用立式框架设计，主体框架为薄钢板折弯拼焊结构，整体占地宽度控制在350mm以内，深度方向含出料斜槽总尺寸不超过600mm，垂直高度可根据下游设备进料口高度调整，常规适配800-1200mm高度的加工工位，安装时仅需通过底部四个安装孔与生产线机架台面锁固即可，不需要额外搭建大型支撑结构，

　　适配现有中小型生产线的改造加装需求，不需要对原有产线布局做大规模调整。设备核心输送单元采用立式多辊轴排布结构，辊轴沿垂直方向等距安装在框架内侧，每根辊轴表面做防滑滚花处理，避免托盘在垂直提升过程中出现打滑偏移；托盘从设备下部的进料斜槽送入后，由辊轴组带动沿垂直方向逐次抬升，抬升到指定出料高度后，顺着另一侧的出料斜槽滑入下游设备的进料工位，整个输送过程中托盘始终保持水平姿态，不会出现倾翻、物料洒落的问题。设计过程中重点考虑了托盘的适配性，针对1乘1规格的小型塑料托盘，在框架两侧设置了可调式导向条，导向条与框架之间采用腰型孔连接，可根据托盘实际尺寸微调两侧导向间距，适配±5mm范围内的托盘尺寸公差，避免因托盘生产尺寸偏差导致的卡滞问题；

　　进料斜槽的倾斜角度设置为15度，既保证托盘可以依靠自重顺利滑入提升工位，又不会因为角度过大导致托盘滑动速度过快撞击辊轴组产生变形。设备的驱动单元安装在框架顶部的封闭腔体内，采用同步带传动连接各根辊轴，保证所有辊轴的线速度一致，避免不同辊轴转速差导致的托盘歪斜；顶部腔体做全封闭设计，可阻挡生产环境中的粉尘、水汽进入传动部位，降低日常维护频次，日常仅需每三个月对辊轴轴承加注一次润滑脂即可，不需要复杂的维护操作。从实际使用场景来看，该机构除了适配食品加工行业的蛋羹、小份糕点托盘进料外，也可通过调整导向条间距、更换不同表面材质的辊轴，适配小型电子元件托盘、小五金件包装盒的输送进料需求，在中小型自动化生产线的前端上料环节有较强的通用性。

　　结构设计上做了多处防呆处理，进料斜槽入口处设置了防反装挡边，只有方向正确的托盘才能顺利滑入设备内部，避免托盘反向进入导致的卡机；设备两侧设置了透明观察窗，可直接观察内部托盘输送状态，出现卡滞时不需要完全拆解设备，打开观察窗即可快速处理故障，减少产线停机时间。整机框架的边角位置全部做圆角钝化处理，避免操作人员在设备周边作业时被尖锐边角划伤，符合生产线设备的安全设计要求；出料斜槽的末端设置了柔性缓冲挡片，托盘滑出时不会直接撞击下游设备的进料口，降低托盘撞击产生的噪音，同时延长托盘的使用寿命。
