大负载柔性弯曲电缆承载拖链输送装置

　　这套柔性承载拖链结构面向长距离线缆随动敷设场景开发，核心解决大重量电缆在设备反复位移、大角度弯折工况下的有序排布与承重防护问题，常见于航天器对接机构地面试验台、重型移动装备走线系统、大型工业机械臂末端线缆随行单元这类对走线可靠性要求极高的工程场景。常规轻型拖链仅能承载小规格控制线缆，当单根随行电缆总负载达到500kg级别时，普通塑料拖链会出现链节变形、弯折卡滞、线缆下坠拉扯接头的故障，这套结构从承重逻辑上重新做了受力分配设计。

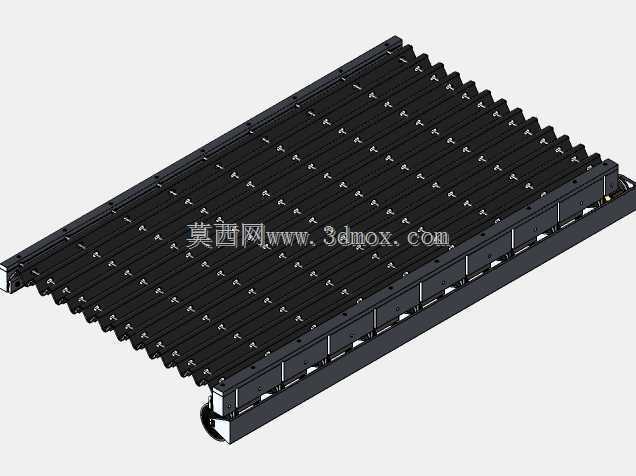

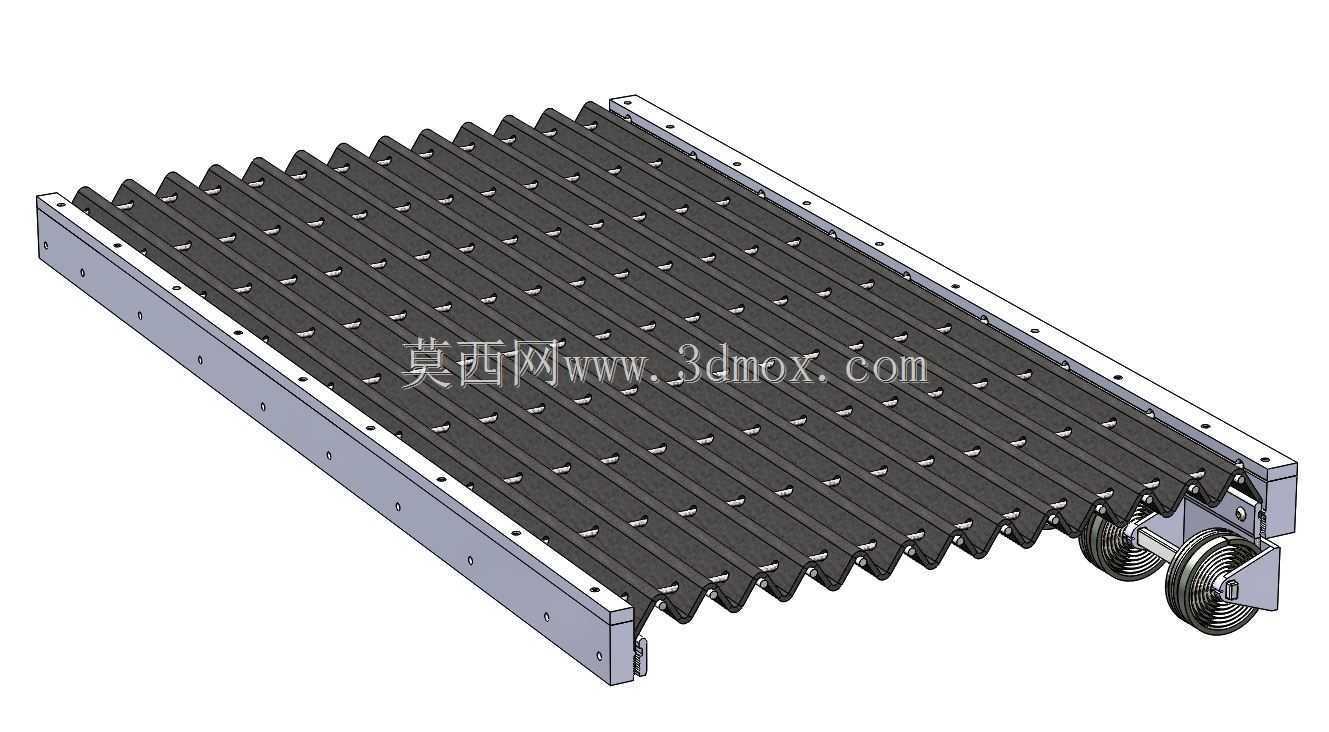

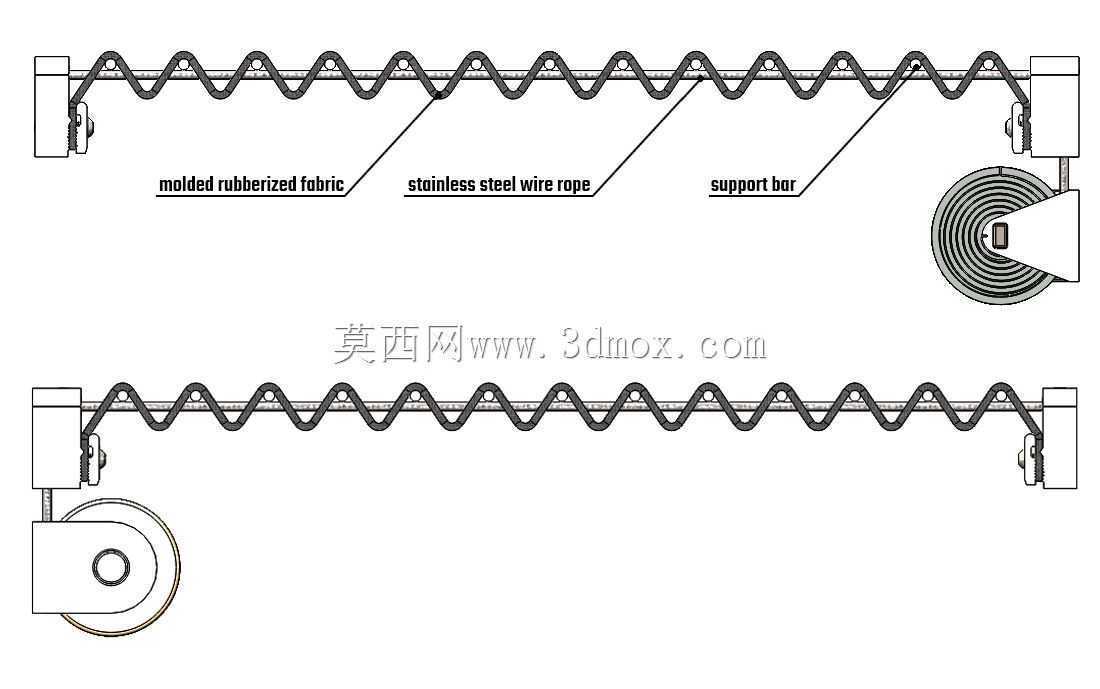

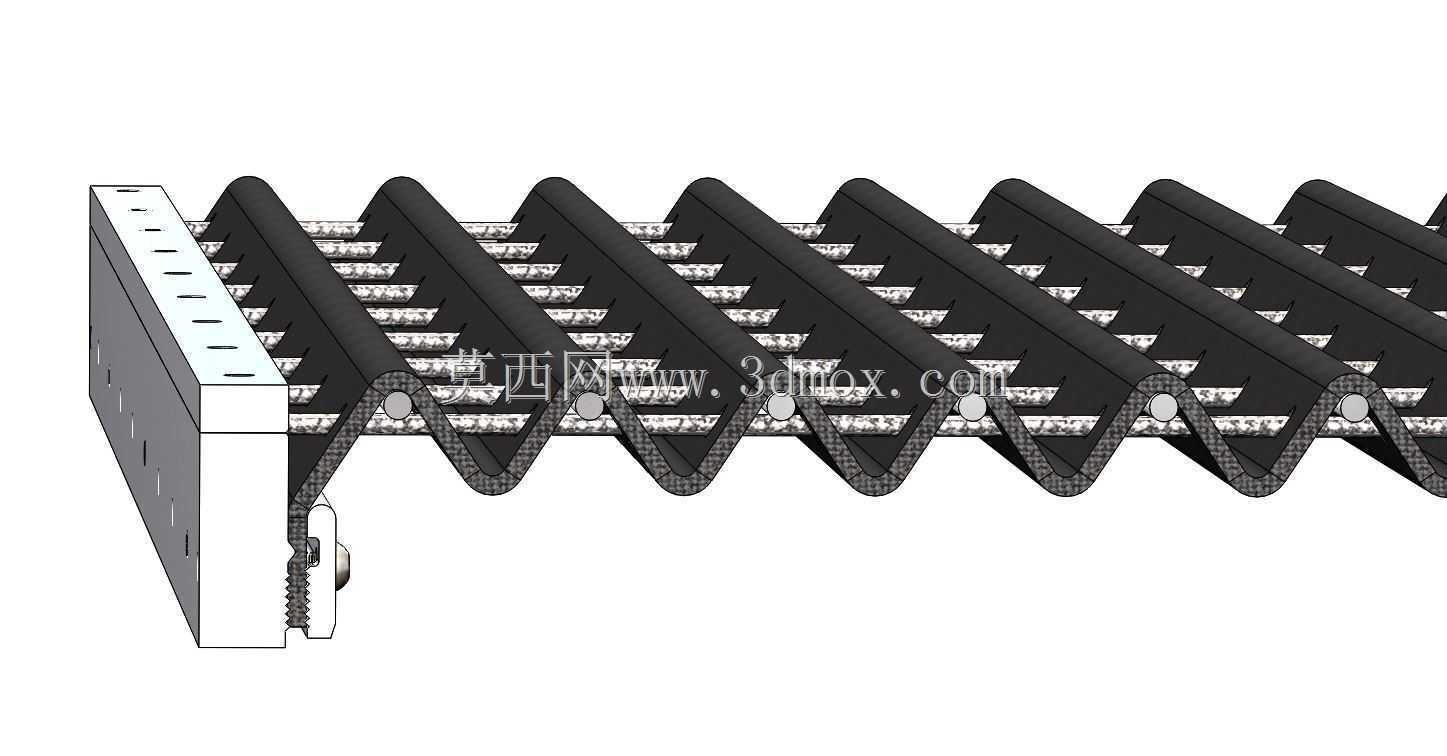

　　整套装置的主体防护段采用波纹折叠式柔性护罩，护罩沿长度方向等距布置横向金属支撑杆，每根支撑杆两端挂靠独立承重钢丝绳，整段拖链共配置多组并行钢丝绳，单根钢丝绳设计最大承载约56kg，所有钢丝绳共同分担总负载，避免电缆自身重量直接作用在折叠护罩或者线缆接头上。支撑杆的受力路径直接传递到钢丝绳，再由钢丝绳将载荷传导到拖链两端的固定安装架，电缆仅排布在支撑杆上方的护罩内部，不需要承担自身拖拽产生的拉应力。

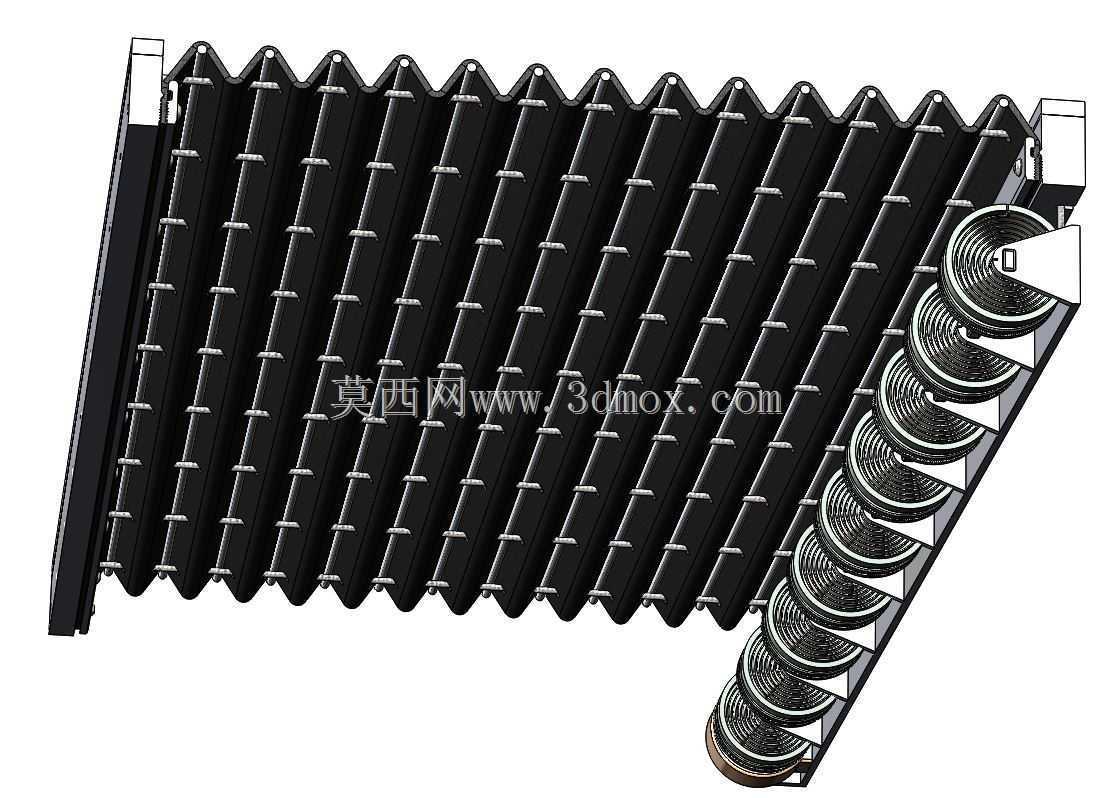

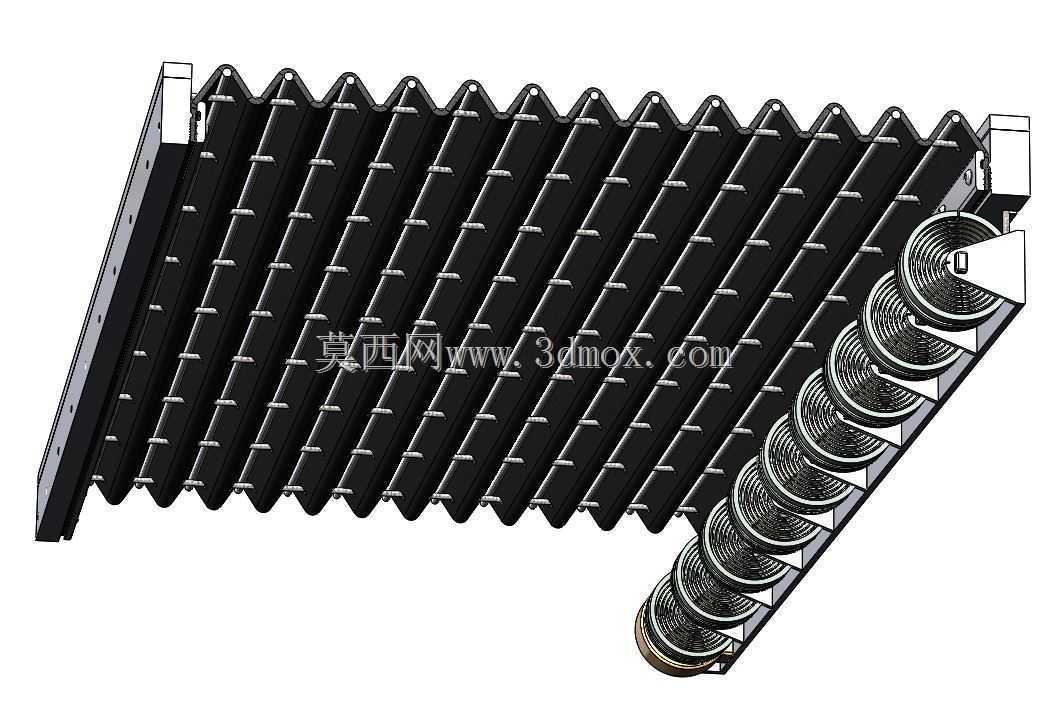

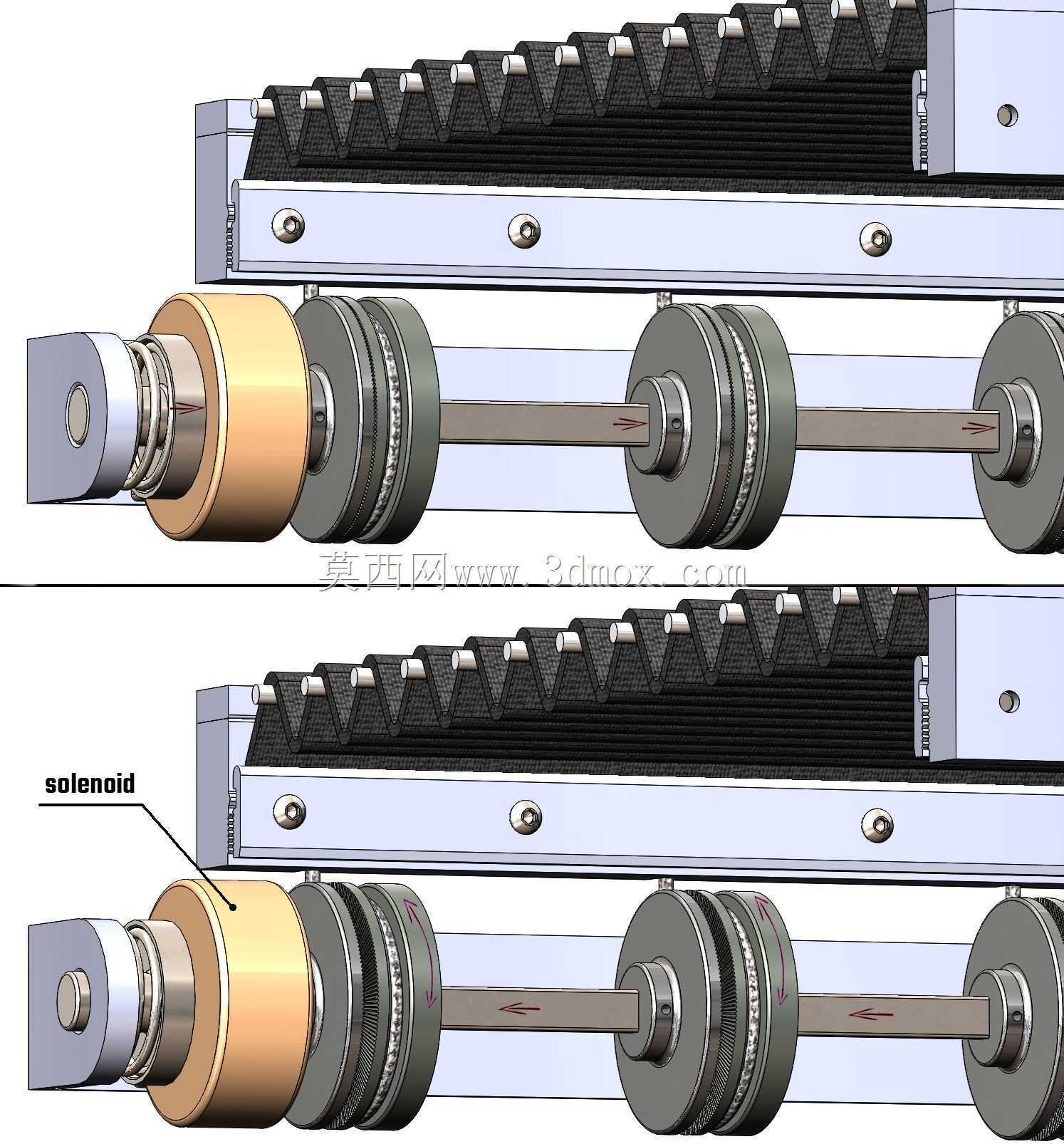

　　弯折动作的受力匹配做了针对性优化，拖链可以实现大角度自由弯曲，弯曲过程中每一节折叠护罩的弯折半径保持一致，不会出现局部小半径死折，避免电缆外护套被反复挤压开裂。拖链展开状态下，电磁锁止机构会提前解锁，整套机构可以随移动设备的位移顺畅拉出或者收回；拖链收拢状态下锁止机构会定位链节位置，避免设备静止时拖链受外力意外窜动。每一根拉伸拉簧的负载设定为对应段电缆质量与路基安装段总质量的1/9，拉簧提供的张紧力始终抵消部分下垂重力，让拖链在水平悬空敷设段不会出现明显下坠弧度，长距离铺设时也不需要额外增加中间支撑托架。

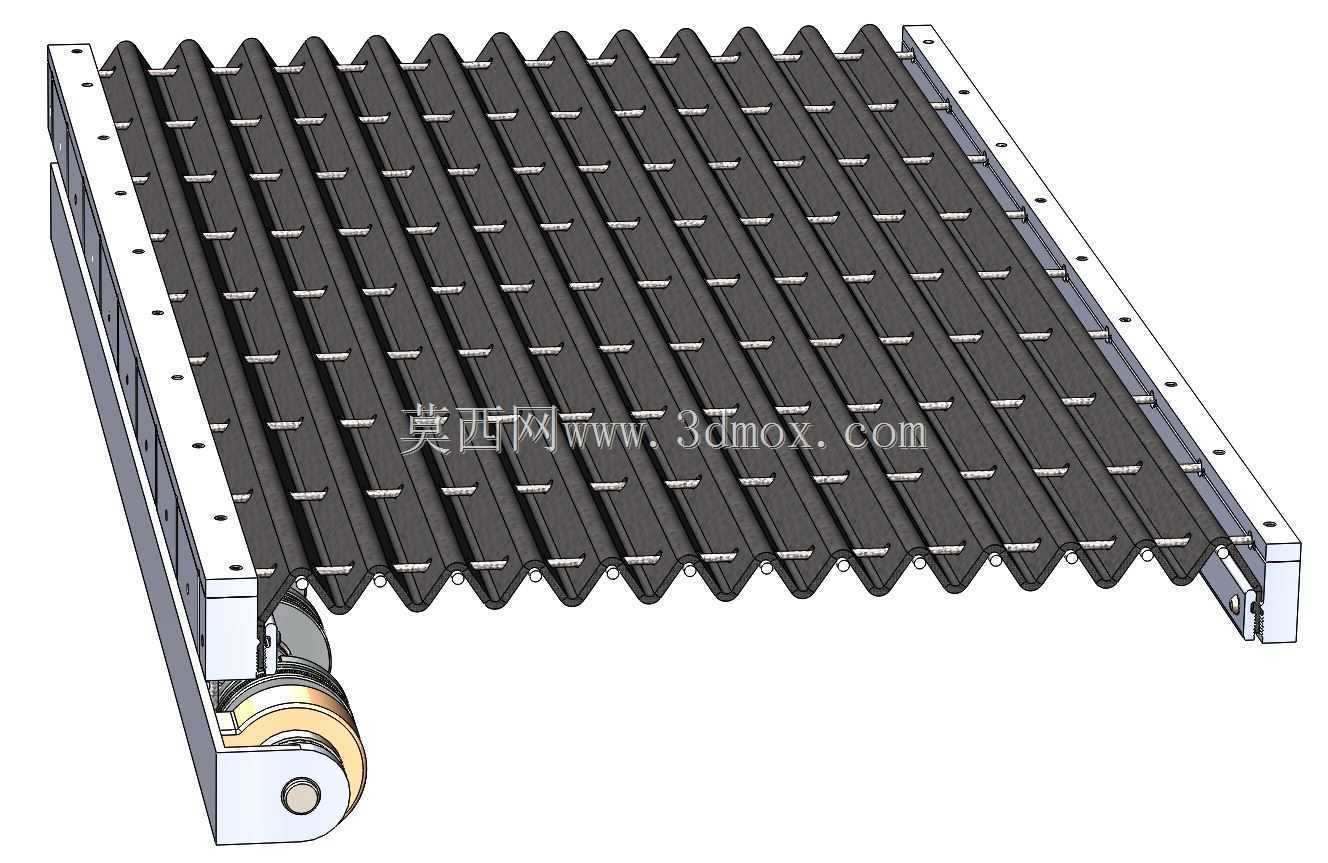

　　结构两端采用刚性金属安装框架，框架上预制阵列安装孔位，可以直接和设备移动端面、地面固定基座做螺栓连接，安装边界适配主流重型设备的安装法兰尺寸。拖链下部配置导向滚轮组，收拢和展开过程中滚轮沿预设导向面滚动，避免拖链底部和安装基面直接摩擦，长期往复运动也不会磨穿护罩外层。外形尺寸方面，整段拖链的宽度根据随行电缆的排布数量设计，内部预留足够的线缆分层空间，动力电缆、信号电缆可以分区域排布，避免线缆之间互相摩擦干扰；拖链的总拉伸长度可以根据设备行程灵活调整链节数量，弯折段的最小弯曲半径满足大直径动力电缆的最小允许弯折要求，不会超出线缆的弯折寿命阈值。

　　设计过程中所有承重件都做了受力校核，钢丝绳的安全系数取重载设备常用的冗余标准，支撑杆采用轻量化型材加工，在保证刚性的前提下控制整体自重，整套装置重量轻、拖拽阻力小，不会给移动设备增加额外的过大负载。护罩采用耐磨耐折的柔性材质，可以阻挡车间内的粉尘、焊渣、切削液落到线缆表面，户外试验场景下也能抵御雨水、沙尘对线缆外层的侵蚀。和传统钢制拖链相比，这套结构的自重更低、弯曲自由度更高，在需要大角度弯折、长行程随行、大负载承重的走线场景下，不会出现钢制链节铰接点磨损卡滞的问题，长期往复运行的稳定性更强，尤其适配航天器对接机构这类对动作可靠性、线缆随动精度要求严苛的特殊工况，也可以移植到重型港口机械、大型盾构机、长行程移动检测设备的线缆随行系统中。
