电力设备Z轴导向滑架结构件

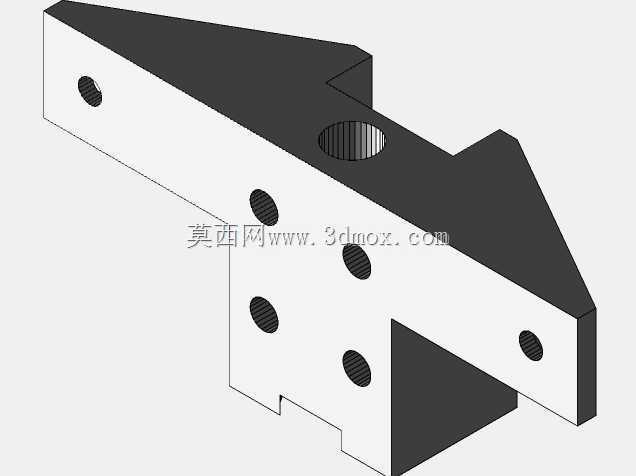

　　该滑架属于电力变压设备配套的直线导向承载构件，主要应用在变压器调压机构的Z向位移传动环节，承担动触头组件的承载与精准导向功能，在有载调压变压器的操作机构中，直接决定调压动作的位移精度与运行稳定性，避免触头偏移引发的接触不良、拉弧等故障。从结构设计来看，整体采用一体化切削成型的块状基体，主体截面为非对称异形结构，一端延伸出窄长导向臂，另一端设置阶梯式卡位结构，可直接卡入调压机构的固定导轨槽内，无需额外加装导向衬套即可实现Z向直线滑动，减少装配环节的累计误差。基体上分布的多组通孔按功能分为两类：大直径通孔为驱动轴安装孔，孔壁预留足够的配合公差带，可与驱动丝杆的滑动螺母直接锁紧，传递Z向的驱动推力；其余小直径通孔为附属组件安装孔，

　　孔位位置经过受力仿真校核，分别对应触头支架、位置检测挡片、润滑毡垫的安装点位，所有孔位的同轴度、位置度公差控制在0.02mm以内，保证装配后各组件的相对位置精度。滑架的滑动接触面采用了直面贴合设计，接触宽度经过比压计算，在承受触头组件额定载荷的情况下，接触面比压控制在耐磨材料的许用值范围内，长期往复滑动不会出现异常磨损卡滞。安装边界方面，滑架的总长度适配调压机构的Z向行程余量，两端的限位凸台可在行程极限位置与机构的限位块接触，实现硬限位保护，避免超程损坏触头组件；基体的厚度方向尺寸与导轨槽的宽度间隙控制在0.01-0.03mm之间，既保证滑动顺畅无卡滞，又能限制横向摆动量，确保动触头与静触头的对位精度。

　　设计过程中针对滑架的受力工况做了针对性优化，在驱动轴安装孔的位置做了局部加厚处理，抵消驱动推力产生的局部应力集中，避免长期往复受力出现结构变形；非接触面的位置做了减重槽设计，在不降低结构刚性的前提下减少整体重量，降低驱动机构的负载，提升调压动作的响应速度。滑动面的边缘做了0.5mm的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免刮伤导轨的接触面；所有安装孔的孔口都做了沉孔设计，安装螺丝后螺丝头不会突出基体表面，防止滑动过程中与周边组件发生干涉。在实际装配场景中，该滑架无需复杂的调整工序，直接卡入导轨后锁紧驱动螺母与各组件安装螺丝即可完成装配，装配效率相比分体式滑架提升40%以上，同时减少了分体连接带来的松动风险。

　　滑架的材质选用高强度耐磨钢材，表面做发黑防锈处理，可适应变压器油浸的工作环境，不会因为长期浸泡在绝缘油中出现腐蚀、尺寸变化等问题，保证长期运行的尺寸稳定性。从工况适配角度，该滑架可适配额定电流1000A以下的有载调压变压器机构，往复运动寿命可达10万次以上，满足电力设备长期免维护的运行要求。
