电力变压器配套操作弯柄结构设计

　　这款弯形操作手柄，是面向油浸式电力变压器分接开关操作场景开发的配套结构件，在户外配电、工业变电等场景的变压器运维作业中，承担着力矩传递、操作定位的核心作用。日常运维人员调整变压器分接档位、切换操作机构锁止状态时，都需要通过这类手柄施加操作力矩，相比直柄结构，弯形的造型能在变压器外壳紧凑的安装空间内，给操作人员留出足够的手部握持间隙，避免操作时手部磕碰变压器外壳的散热筋、接线端子等突出结构，大幅降低户外带电运维时的操作风险。

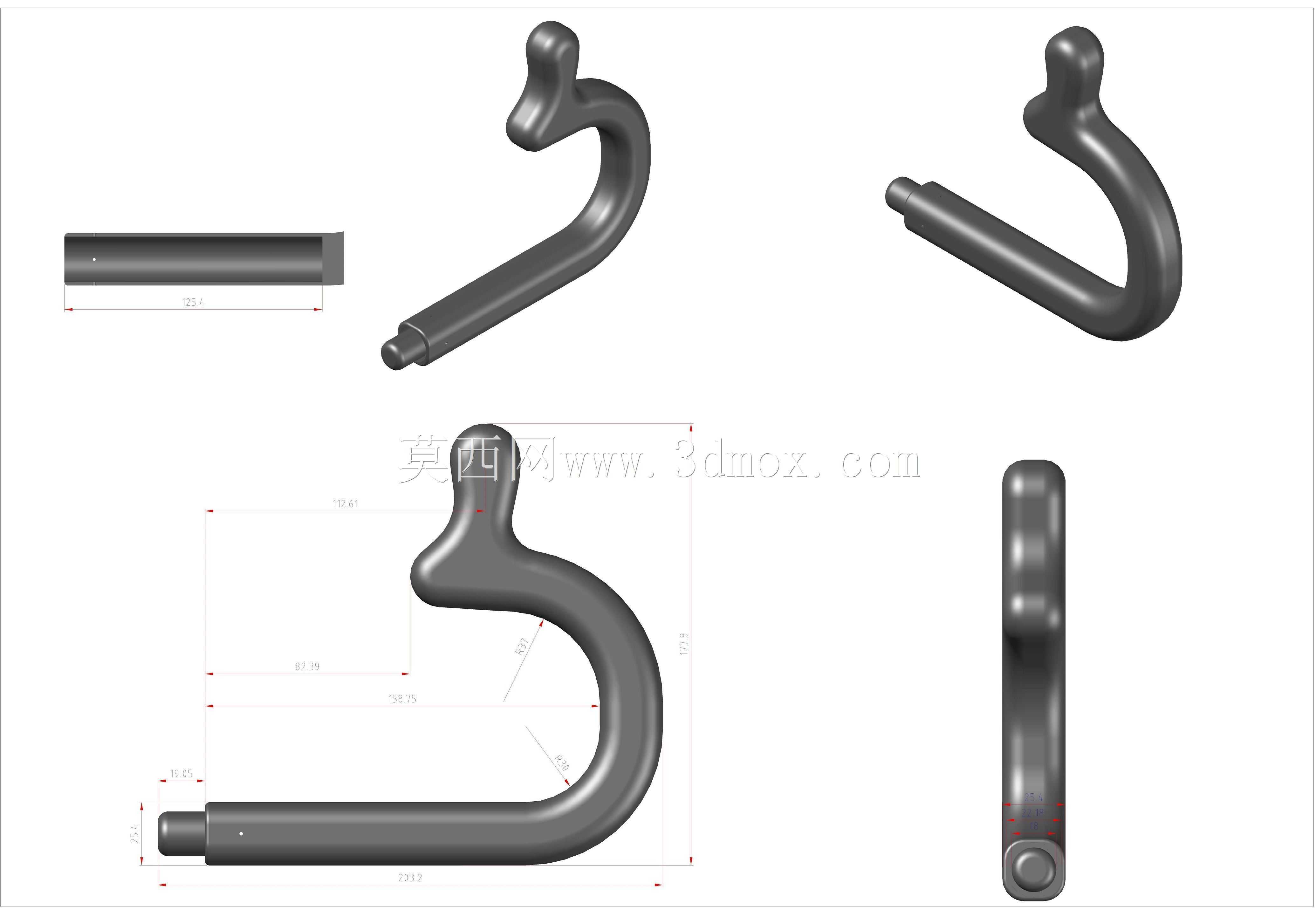

　　从结构设计逻辑来看，这款手柄采用了一体化弯制成型的主体思路，整体分为安装连接段、弯曲受力段、握持操作段三个功能区段。安装连接段为等直径圆柱结构，端部做了小幅收径的定位轴头，能直接插入分接开关操作轴的对应安装孔内，轴头与安装孔采用小间隙配合，装配时可快速对位，配合侧面的顶丝孔位，能实现手柄与操作轴的周向锁止，避免施加力矩时出现打滑脱开的问题。弯曲受力段的圆弧过渡经过了力矩校核，圆弧半径设置避开了应力集中的锐角拐点，在操作人员施加最大操作力矩时，弯曲位置的应力分布均匀，不会出现长期使用后金属疲劳断裂的问题，针对户外使用的场景，弯曲段的壁厚做了加厚处理，能承受一定的意外磕碰载荷，即便运维过程中工具不慎砸到手柄，也不会出现明显变形影响操作。握持操作段的端部做了圆弧形的膨大挡头，操作人员戴绝缘手套握持时，手部不会因为施力方向偏移从手柄端部滑脱，挡头的曲面做了圆弧倒钝处理，没有尖锐棱角，不会划破绝缘手套的防护层，适配电力运维作业的安全防护要求。

　　从安装边界与尺寸适配来看，这款手柄的安装连接段直径匹配主流10kV级电力变压器分接开关的操作轴孔径，整体展开长度控制在常规操作力矩需求的合理区间，既不会因为长度过长导致操作力矩过大损坏内部开关结构，也不会因为长度过短导致操作费力。安装后手柄的弯曲方向朝向变压器外壳的操作侧，与变压器外壳表面预留了足够的握持空间，即便在冬季运维人员佩戴加厚防寒绝缘手套，也能顺畅完成档位切换操作。手柄的表面处理采用了哑光喷塑工艺，一方面能提升户外环境下的防锈耐腐蚀能力，避免长期雨淋、凝露导致的表面锈蚀卡滞，另一方面哑光表面不会在户外强光下产生反光，避免运维操作时反光晃眼影响作业视线。

　　在实际使用场景中，这类手柄除了适配分接开关操作外，也可用于变压器外壳接地刀闸的操作机构、柜门锁止机构的配套操作件，结构的通用性较强，不同安装位置仅需调整安装段的配合直径即可快速适配。设计过程中针对操作力矩的传递路径做了优化，从握持端到安装端的力传递路径没有突变结构，操作人员施加的转动力矩能平稳传递到操作轴上，操作时没有明显的旷量，档位切换的手感清晰，能帮助运维人员准确判断档位是否切换到位。针对长期户外使用的老化问题，结构设计时没有采用薄壁冲压结构，全部采用实心棒料加工成型，抗老化、抗形变能力远优于薄板焊接的手柄结构，能匹配变压器长达数十年的使用周期，减少后期运维过程中的配件更换频次。
