LEITZ A5钻孔机配套堆叠式防护面罩结构

　　这款防护面罩结构是专为LEITZ A5钻孔机适配开发的配套防护部件，核心作用是在钻孔加工作业过程中，为操作人员提供面部飞溅阻隔防护，同时也可作为公共卫生场景下的面部防护装备使用，适配场景覆盖车间机加工操作、日常防疫防护等多个领域。从实际使用需求出发，设计阶段首先锚定了轻量化核心指标，整套面罩支架整体重量控制在12.5克，这个重量参数是经过多轮迭代验证的——既不会因为重量过大导致长时间佩戴产生面部压痕、佩戴疲劳，也不会因为结构过薄导致支撑强度不足，无法稳定承托透明防护片材。

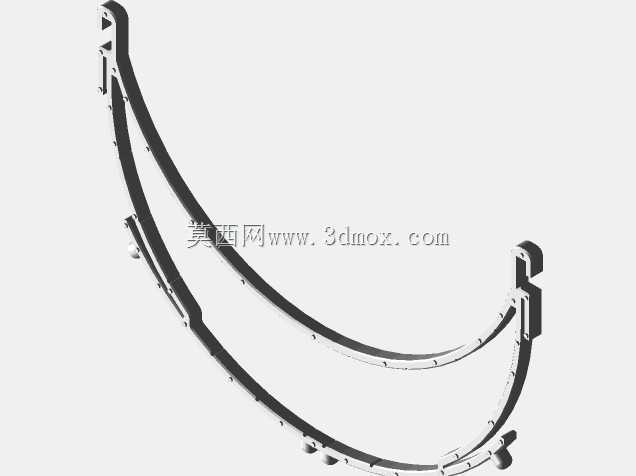

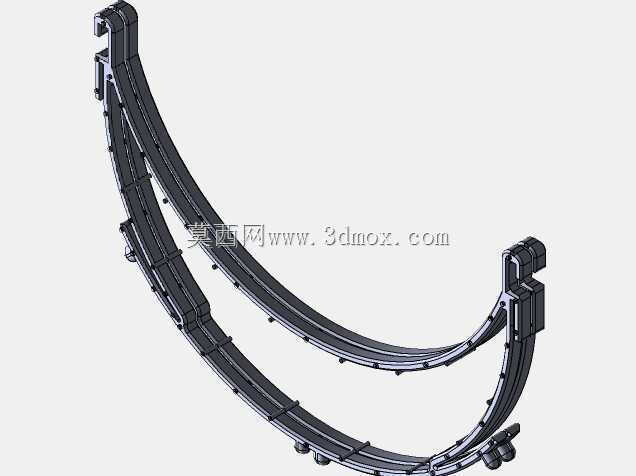

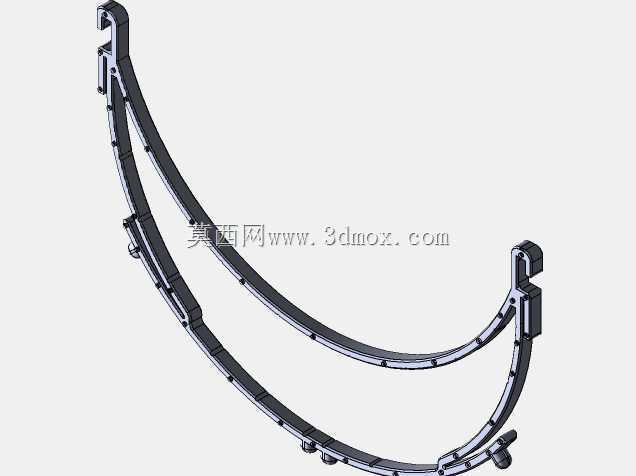

　　结构设计上采用了弧形贴合轮廓，完全匹配人体面部额部到两侧脸颊的曲面走势，支架上沿设置有均匀分布的固定点位，用于卡装透明防护片，片材安装后可覆盖从额部到下颌的完整面部区域，有效阻挡加工过程中产生的切屑飞溅、切削液溅射，在防疫场景下也可阻挡飞沫直接接触面部。两侧的挂耳结构做了圆弧过渡处理，没有尖锐棱角，避免佩戴时剐蹭皮肤，同时预留了绑带穿装孔位，既可以直接挂耳使用，也可以穿装弹性绑带固定在头部，适配不同头围的使用需求。

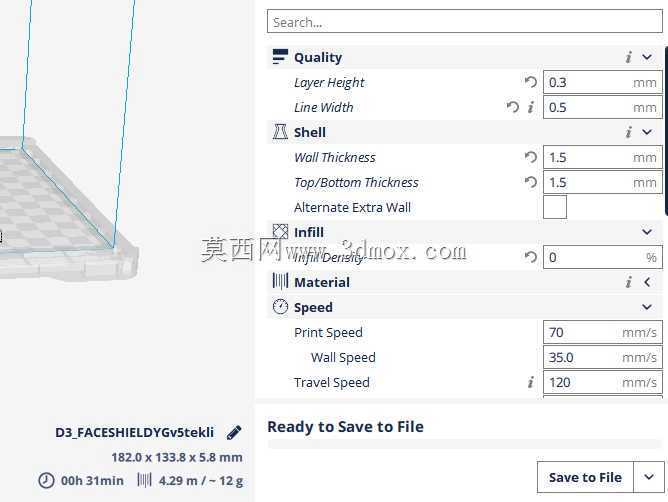

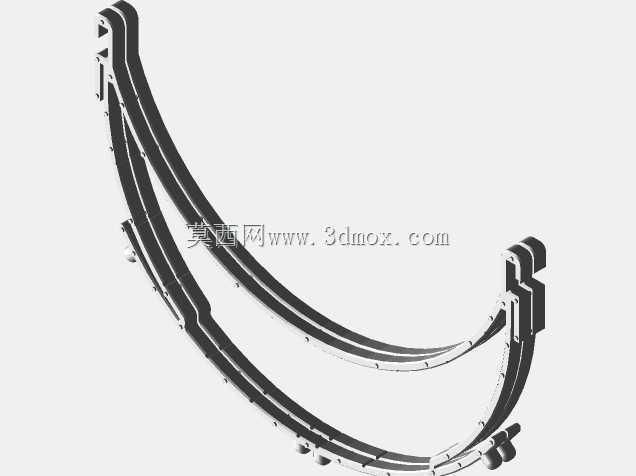

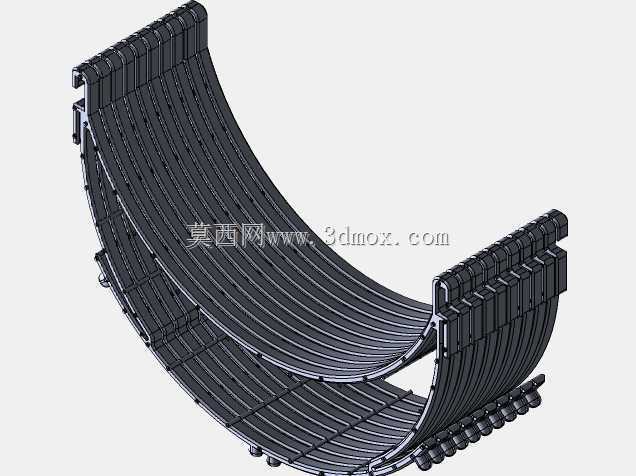

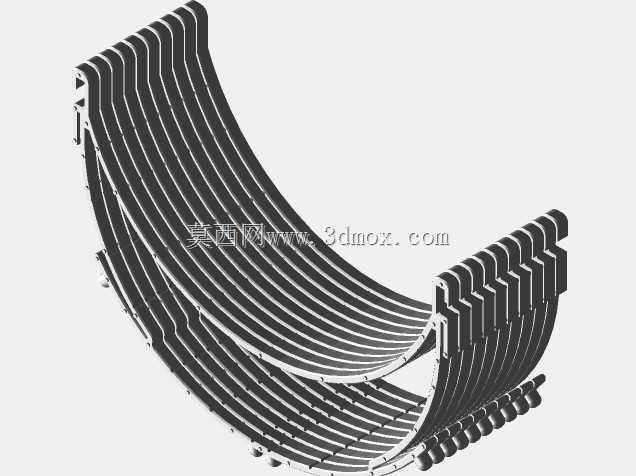

　　考虑到3D打印的批量制作效率，结构专门做了堆叠式优化设计，打印时可将多个支架沿Z轴方向层叠排布，最小化单个模型的打印占用空间，单台设备单次打印可同时产出2件的耗时控制在1小时内，5件批量打印耗时2.5小时，10件批量打印耗时仅5小时，大幅提升了小批量制作的生产效率，尤其适合应急场景下的快速量产需求。版本迭代过程中，针对支架弯曲部位的耐用性做了专项强化，在弧形弯折区域做了壁厚渐变处理，弯折应力集中区域适当增加壁厚，非受力区域做镂空减重，既保证了支架在弯折调整佩戴弧度时不会出现断裂、白痕，也尽可能控制了整体重量，减少材料消耗。

　　安装边界方面，支架的固定点位间距经过精准测算，适配市面上常规厚度的PET透明防护片，不需要额外定制专用片材，用户可自行裁切通用透明片材进行安装，降低了后期使用的耗材成本。支架与面部接触的区域做了微凸的支撑筋设计，让支架与额头之间保留微小的通风间隙，避免长时间佩戴导致局部积汗、闷热，提升长时间佩戴的舒适度。结构上没有多余的装饰性特征，所有几何特征都服务于功能需求：加强筋的走向完全匹配受力方向，固定卡扣的插拔力度经过反复调整，既保证片材安装后不会轻易脱落，也方便后期更换磨损或污损的防护片。

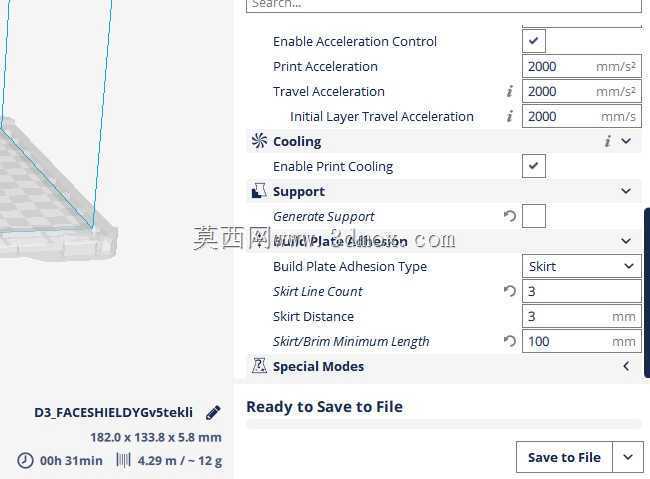

　　在机加工场景使用时，这款面罩可搭配安全帽、护目镜等其他防护装备同时使用，支架的轮廓不会与安全帽帽檐产生干涉，两侧结构也不会压迫护目镜镜腿，适配现有车间常规防护装备的搭配使用需求。针对3D打印的工艺特性，所有结构都做了无支撑打印优化，打印时不需要添加额外支撑结构，避免了后期去除支撑的工序，也减少了支撑拆除导致的表面瑕疵，打印完成后仅需简单去除毛边即可直接投入使用，降低了后处理的人工成本。材料适配方面，结构兼容常规PLA、PETG等常用3D打印材料，用户可根据使用场景选择对应材料：日常防疫场景可使用PLA材料快速打印，机加工场景存在切削液、温度稍高的环境可选择PETG材料提升耐温耐化学性能。

　　整个结构的壁厚控制在均匀的1.2mm到2mm区间，避免打印过程中出现壁厚突变导致的翘曲、填充不均问题，保证不同3D打印机都能稳定打印出合格零件。支架两端的挂耳位置做了加宽处理，分散挂耳处的佩戴压力，长时间佩戴不会在耳后产生明显压痕。堆叠打印的设计中，相邻两个支架之间仅保留0.2mm的层叠间隙，打印完成后可轻松拆分，不会出现层间粘连导致零件损坏的问题，拆分后的零件结合面光滑，不需要额外打磨处理。
