Dremel3D40设备用长丝适配轮结构

　　在桌面级FDM3D打印作业场景中，耗材卷的适配问题一直是影响打印连续性的常见痛点，尤其是不同规格耗材卷与设备原有料架的匹配度不足时，容易出现送丝阻力不均、料卷转动卡滞、长丝缠绕打结等问题，直接影响打印件的成型质量，严重时还会造成喷头堵头、打印中断等故障。这款适配结构正是针对Dremel3D40型号打印设备的耗材安装需求设计，核心作用是实现不同规格长丝卷与设备料轴的可靠转接，解决非原厂规格耗材卷无法顺畅安装使用的问题。

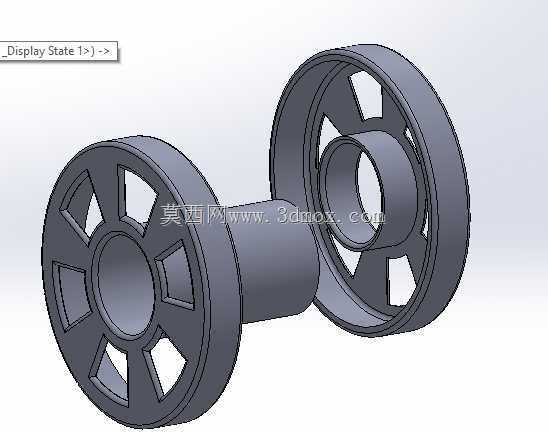

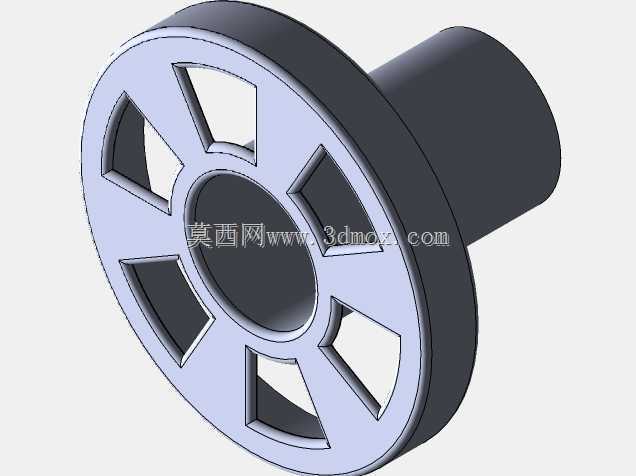

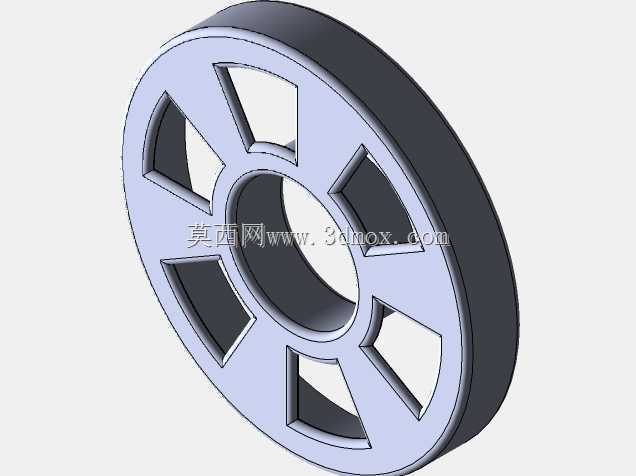

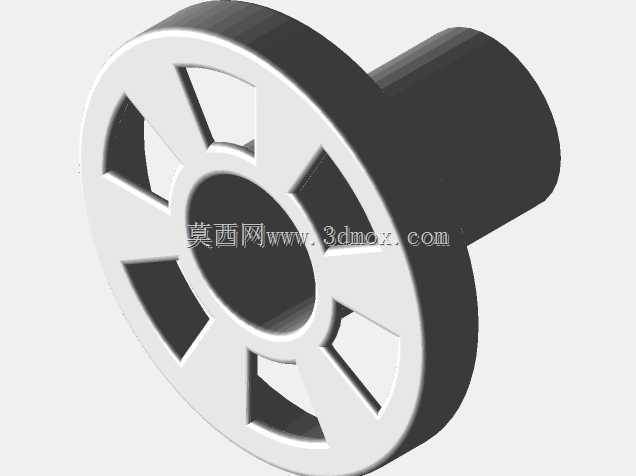

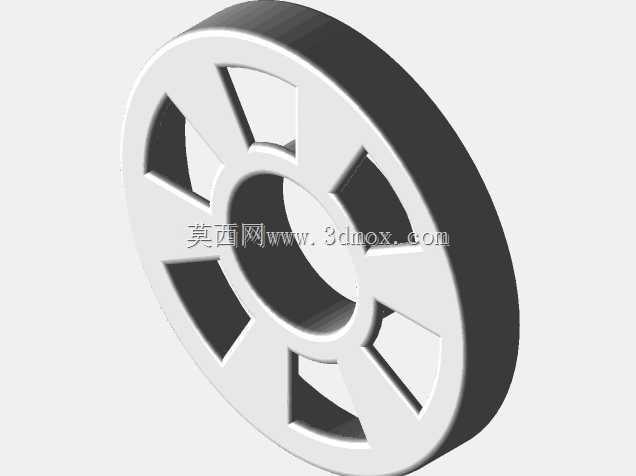

　　从结构功能来看，该适配件采用轮盘式整体结构，中心设置与设备料轴配合的通孔结构，安装时直接套设在设备原有料轴上即可完成定位，无需额外加装紧固件或改造设备原有结构，拆装过程十分便捷，日常更换耗材时可快速完成适配件的拆装操作。轮盘外缘设置与耗材卷内孔匹配的定位止口，能够对耗材卷形成径向支撑，避免耗材卷转动时出现径向窜动；轮盘盘面均匀分布多组镂空窗口结构，一方面能够有效降低适配件自身的重量，减少料卷转动时的额外转动惯量，保证长丝送进过程的张力稳定，另一方面镂空结构也能减少3D打印制作该适配件时的材料消耗，缩短打印制作周期，同时也便于观察内部耗材的剩余量，及时安排耗材更换。

　　设计过程中充分考虑了不同规格耗材卷的适配需求，针对常用的0.5kg、1kg装长丝卷做了适配优化：当使用1kg规格长丝卷时，可配合对应结构件延长轴段长度，满足大卷径耗材的安装空间需求，保证大重量料卷转动时的支撑稳定性，避免料卷偏重造成的转动卡顿；当使用0.5kg规格的细丝卷时，单组适配件即可完成定位安装，若有双侧固定需求，也可在耗材卷芯的两侧各安装一个该适配件，形成双侧支撑结构，进一步提升小规格料卷的转动平顺性。

　　从安装边界尺寸来看，该适配件经过实际装机验证，可适配内孔尺寸57.2mm、宽度49mm的0.5kg规格长丝卷，也可兼容对应尺寸的2.25英寸规格耗材卷芯，安装后不会与设备料架周边的结构产生运动干涉，适配件的轴向定位尺寸与设备原有料轴的限位结构匹配，安装后不会出现轴向窜动。轮盘的外径尺寸经过优化，既能够保证对耗材卷内孔的可靠支撑，又不会超出耗材卷的外缘尺寸，避免与设备外壳或其他运动部件产生刮碰。

　　在实际使用过程中，该适配件的转动配合面做了适配的间隙设计，与料轴之间保留合理的配合间隙，既不会因间隙过大造成料卷晃动，也不会因间隙过小导致转动阻力过大，保证长丝在送进过程中能够随着喷头的牵引顺畅转动，稳定释放长丝，避免因送丝张力波动造成的打印件层厚不均、拉丝、缺料等成型缺陷。对于经常使用第三方耗材的3D打印作业场景，这类适配结构能够大幅拓展设备的耗材兼容范围，降低耗材使用成本，同时减少因耗材适配问题造成的设备故障停机时间，提升打印作业的整体效率。

　　结构设计上采用对称式布局，整体受力均匀，在承受1kg耗材卷的重量时，轮盘各部位的应力分布均匀，不会出现局部应力集中导致的结构变形或断裂问题，即使采用常规PLA材料打印制作，也能满足长期使用的强度需求。盘面的镂空结构采用梯形窗口设计，窗口边缘做了圆弧过渡处理，避免应力集中的同时，也不会在打印制作时产生过多的支撑结构，降低打印制作的难度，普通桌面级3D打印机即可直接打印制作该适配件，无需特殊的打印工艺或后处理操作。
