3D打印用三角镂空手持刮刀结构设计

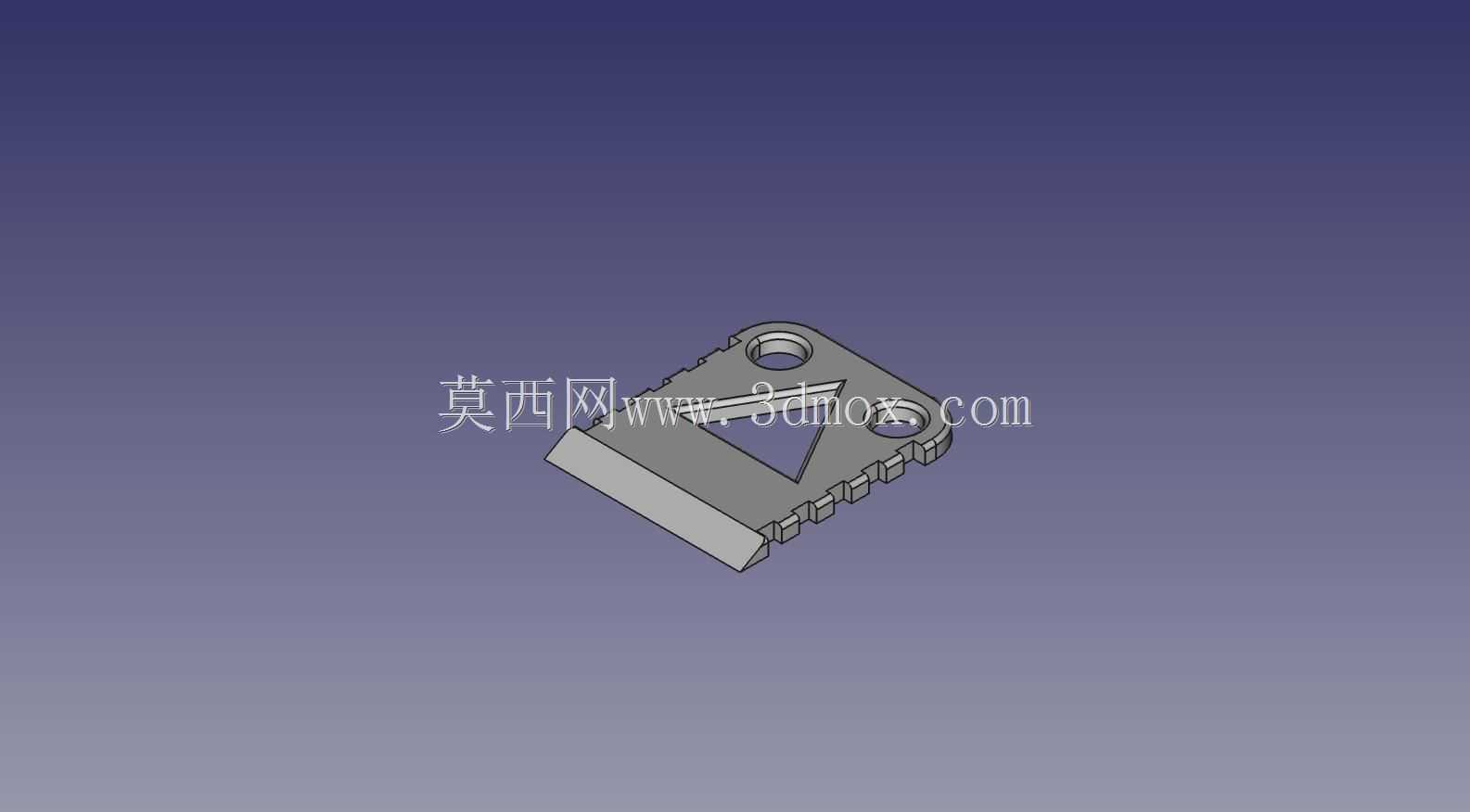

　　在桌面级FDM3D打印的日常作业流程里，打印完成后从构建平台取下成型件是高频重复操作，不少用户会遇到PLA、ABS等耗材首层粘附力过强，徒手撬取容易造成模型边角崩裂、甚至平台表面涂层刮花的问题，这款手持刮刀正是针对这类实际作业痛点开发的专用辅助工具。从结构设计逻辑来看，这款刮刀没有采用传统一体式长柄刮刀的构型，而是做了紧凑的短款一体化设计，整体轮廓适配单手握持的发力习惯，刃口部分做了平直的加厚处理，相比薄刃美工刀，刃口刚性更强，插入模型与平台缝隙时不容易出现刃口弯折崩缺的情况，同时刃口边缘做了细微的倒角钝化处理，避免作业时过度锋利划伤操作人员或者刮伤PEI、玻璃等材质的打印平台表面。刮刀主体的握持区域做了多道等距的防滑齿槽，

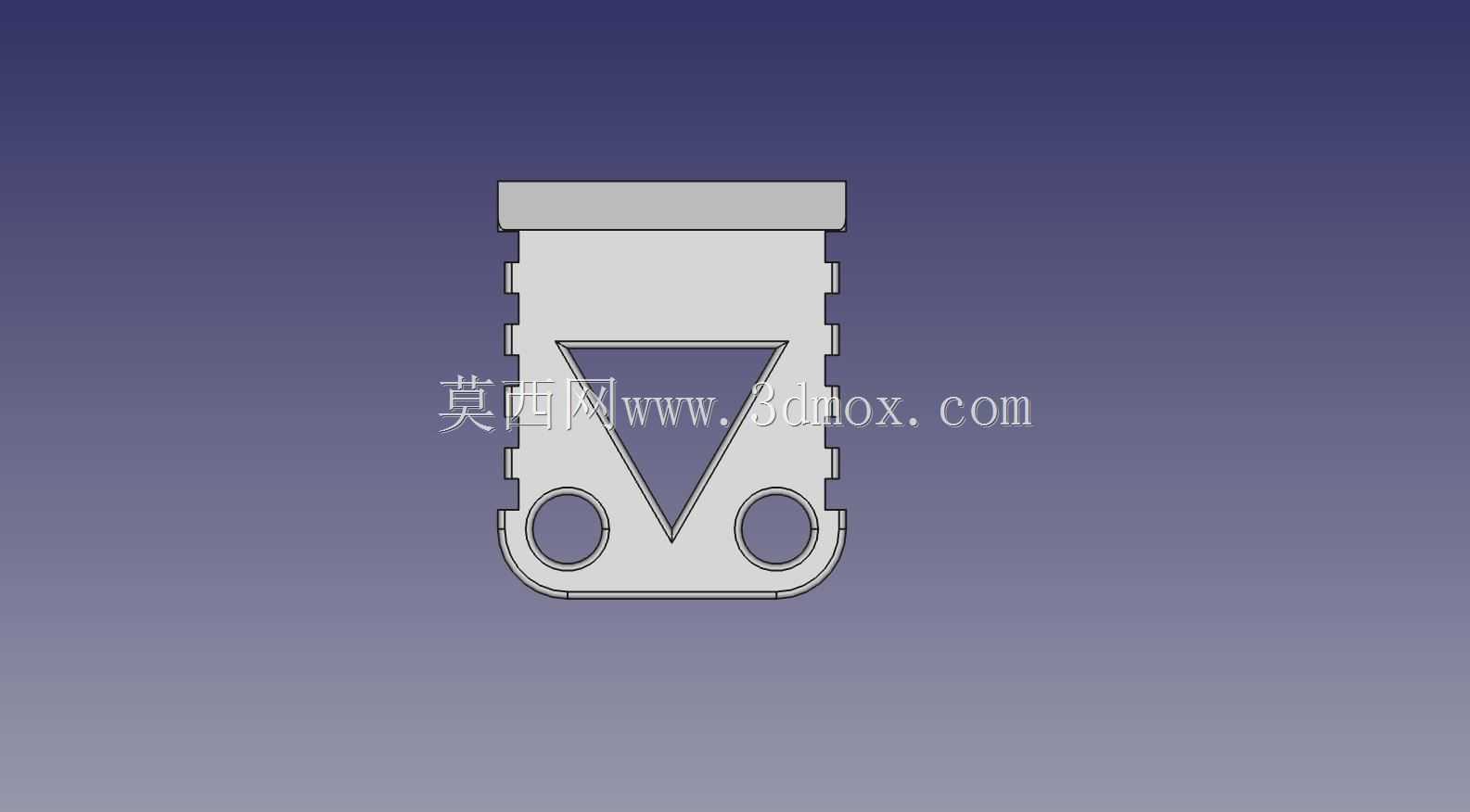

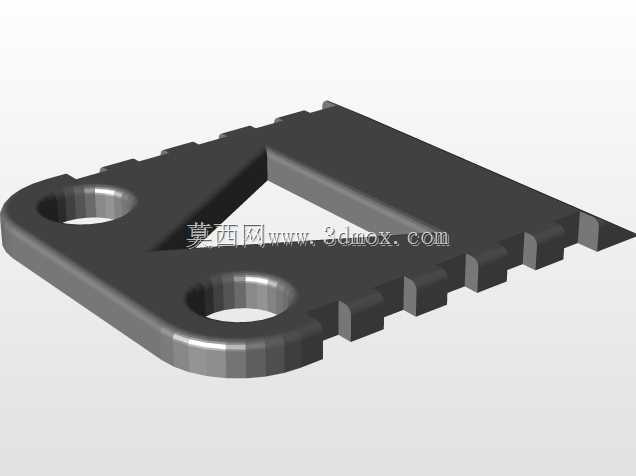

　　齿槽深度控制在1.2mm左右，即使手上沾有少量打印耗材碎屑、润滑脂或者汗液，也能保证握持时的摩擦力足够，不会出现施力时打滑的情况。握持区上方开设了两个不同直径的安装孔，大直径孔可以穿入挂绳，方便作业时挂在工作台旁的挂钩上收纳，小直径孔可以配合M3规格的螺丝，将刮刀固定在工具架的指定位置，适配车间标准化的工具定置管理要求。刮刀中部的三角形镂空结构并非单纯的装饰设计，一方面可以减少整体的材料用量，降低3D打印制作该刮刀时的耗材消耗与打印时长，另一方面三角形的结构构型能够提升握持区域的结构刚性，在施加较大撬动力时，不会出现主体结构弯曲变形的情况，镂空区域的边缘都做了R0.8mm的圆角过渡，避免打印完成后出现应力集中导致的结构开裂，

　　同时也能防止握持时锐角边缘硌手。从实际使用场景来看，这款刮刀除了适配3D打印取件作业外，也可以用于电子元件引脚修整、小尺寸钣金件毛边刮除、变压器绕组制作时的绝缘层刮削等轻量刮削作业，刃口的平直度控制在0.1mm以内，刮削平面类工件时能够保证刮削面的平整度，不会出现局部深浅不一的刮痕。安装边界方面，刮刀整体的最大外轮廓尺寸控制在掌心可覆盖的范围内，不需要额外的连接配件即可直接手持使用，刃口与握持区之间做了15度的倾角设计，作业时手腕可以保持自然的平直状态，长时间重复取件操作也不容易出现手腕酸痛的情况，相比直柄刮刀更符合人体工学的发力角度。设计过程中针对刮刀的受力工况做了结构校核，当刃口端施加150N的撬动力时，

　　主体结构的最大应力远低于常用PLA、PETG等3D打印耗材的屈服强度，正常使用情况下不会出现结构断裂的问题，刃口部分的厚度设计为2mm，既保证了刃口的插入能力，能够顺利伸入模型与平台之间0.3mm左右的缝隙，又避免了刃口过薄导致的耐用性下降问题。刮刀的所有外露边缘都做了圆角处理，没有尖锐的棱角，除了作业用的平直刃口外，其余位置都不会对操作人员造成划伤风险，适合在桌面级制造场景、电子装配工位、小型维修作业场景中作为常备手动工具使用，整体结构没有多余的复杂特征，不管是采用FDM3D打印直接制作，还是采用钣金冲压工艺批量生产，都能够快速实现成型，不需要额外的复杂后处理工序。
