磁吸快装式摄影三脚架连接座结构

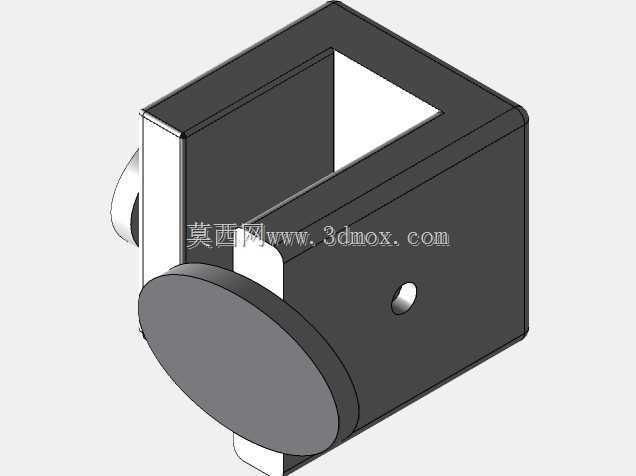

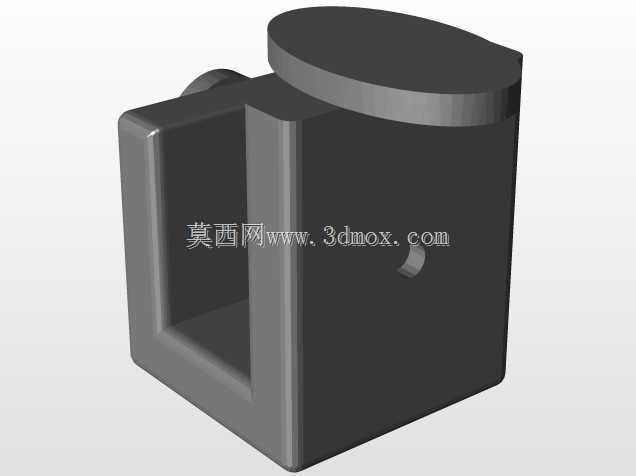

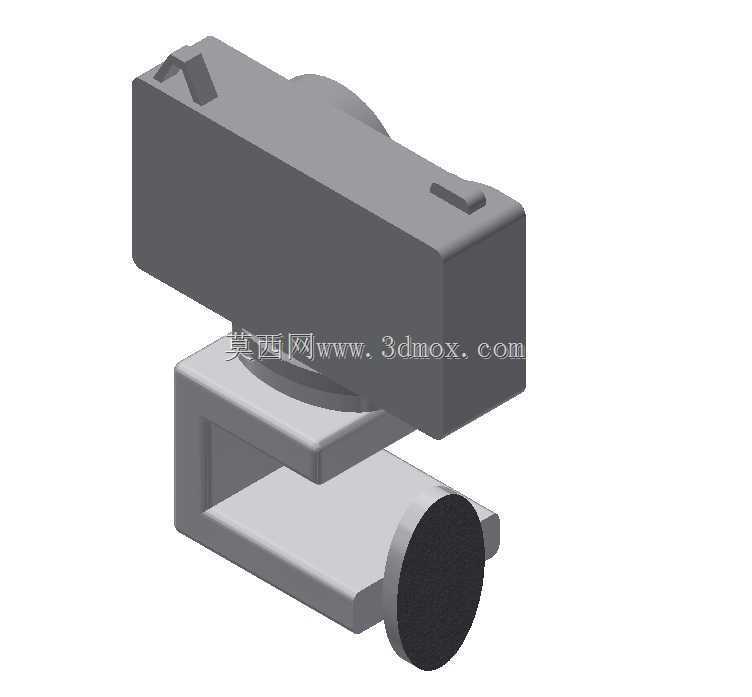

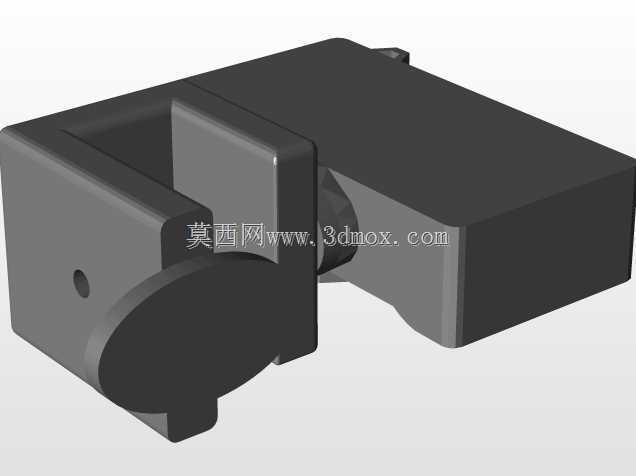

　　该结构为摄影支撑系统中的快装连接组件，核心作用是替代传统螺纹锁紧式快装板，实现相机与三脚架支架间的无工具快速拆装，适配户外纪实、街头抓拍、室内静物等多场景下的频繁机位切换需求，解决传统快装结构反复拧动锁紧旋钮耗时长、螺纹易磨损滑牙、对位偏差需反复调整的实际使用痛点。从实际使用场景出发，街头摄影场景中拍摄者往往需要在水平取景与垂直取景间快速切换，传统快装结构需要松开旋钮、调整L型快装板角度、再重新锁紧，整套操作耗时3到5秒，容易错过转瞬即逝的拍摄瞬间，而该磁吸连接结构可实现0.5秒内的角度切换与拆装，大幅提升拍摄操作效率。结构主体采用方形中空腔体设计，腔体内部预留标准三脚架支架顶杆的安装空间，腔体侧壁与顶部分别嵌入强磁永磁体，

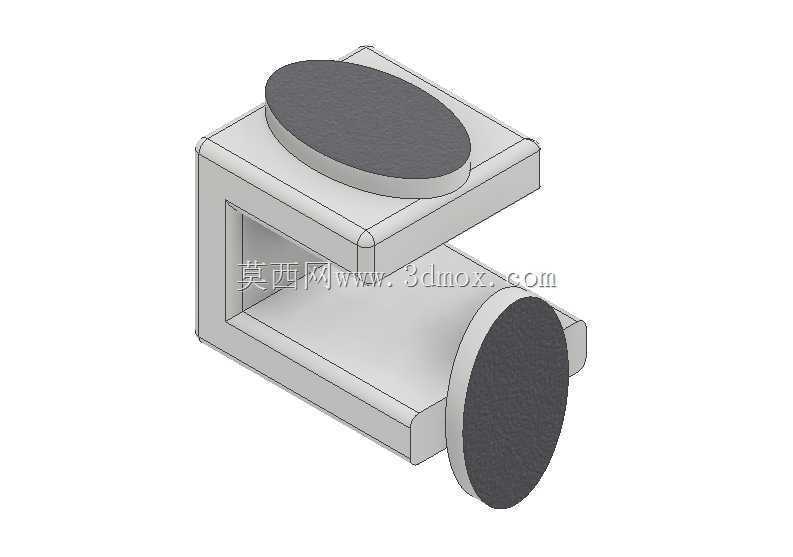

　　两个磁体的安装面分别做沉台处理，磁体嵌入后表面与结构本体表面齐平，避免突出部分刮蹭相机底部漆面，同时沉台的定位台阶可保证磁体安装位置精度，磁体与结构本体间采用耐高温结构胶粘接固定，可承受-20℃到60℃的户外使用温度区间，不会因高温暴晒或低温严寒出现粘接失效脱落的问题。结构前端设置圆形定位凸台，凸台直径匹配相机底部的定位孔公差，凸台表面做哑光硬质氧化处理，硬度达到HV400以上，可承受上万次插拔磨损而不出现尺寸超差，凸台与相机底部定位孔的配合间隙控制在0.1mm以内，既保证插拔顺畅无卡滞，又能避免连接后出现相机晃动偏移的问题。结构侧壁设置的定位销孔为通孔设计，可插入弹性定位销，当磁体吸附到位后，定位销自动卡入相机底部的定位凹槽，

　　形成防脱机械锁止，避免磁体受外力撞击出现消磁或吸附力不足导致相机滑落的风险，该机械锁止结构无需手动操作，吸附到位时自动锁止，拆卸时只需轻按相机侧面的解锁按键即可拔出，操作逻辑符合摄影用户的使用习惯。从安装边界来看，该连接座的整体外形尺寸控制在45mm×45mm×50mm范围内，可适配市面上绝大多数管径在22mm到32mm之间的三脚架中轴顶端安装接口，底部的安装孔位兼容标准1/4英寸与3/8英寸两种三脚架通用安装螺纹，无需额外转换接头即可直接安装，结构本体采用6061铝合金一体铣削加工而成，整体重量控制在85g以内，不会给三脚架系统增加过多额外负重，同时铝合金材质的抗变形能力强，即使承受10kg以内的全画幅相机加长焦镜头的组合重量，

　　也不会出现结构弯曲变形的问题。磁体的吸附力经过精准调校，水平方向可承受15kg的垂直拉力，垂直安装面可承受8kg的剪切力，完全覆盖民用摄影器材的重量范围，同时磁体的磁场经过屏蔽处理，结构本体的非安装面设置0.5mm厚的坡莫合金屏蔽层，可将磁场范围控制在安装面5mm以内，不会对相机内部的存储卡、电子元器件造成磁场干扰，避免出现存储数据损坏、相机对焦系统受干扰的问题。在结构设计过程中，充分考虑了户外使用的耐候性需求，所有拼接缝隙处都做了密封胶条填充处理，可阻挡雨水、沙尘进入结构内部，避免磁体表面氧化生锈或者内部卡入沙尘导致插拔卡滞，结构的边角处全部做R2mm的圆角处理，没有尖锐棱角，避免安装拆卸过程中划伤手部或者相机机身。
