电力配套用绝缘绕线骨架结构件

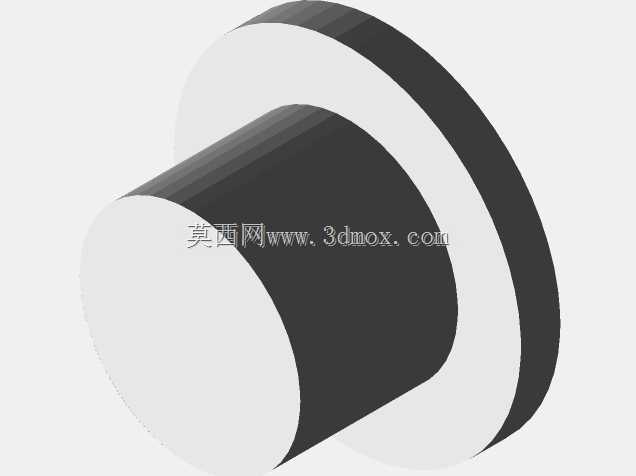

　　在低压配电、小型电源模块的生产装配环节，这类绕线骨架是变压器、电感类元件的核心承载结构，日常接触到的桌面适配器、小型工控电源、定制化锂电充电模块内部，都能见到同类型结构的身影，它的核心作用是为漆包线绕组提供规整的缠绕基准，同时隔开绕组与磁芯、金属安装基面，避免绕组绝缘层破损引发的短路故障。从结构形态上看，该构件采用同轴阶梯轴加法兰边的一体式设计，大直径法兰边的径向尺寸比绕线轴段大出近一倍，这个尺寸差并非随意设定：一方面法兰边能在绕线作业时挡住两侧的漆包线，防止绕制过程中线束滑脱，保证绕组每层的排线整齐度，避免线匝交叉堆叠带来的层间绝缘风险；另一方面法兰边的端面可以作为磁芯装配的定位基准，装配时E型或工字型磁芯的端面贴合法兰平面，

　　能保证磁路气隙的均匀性，减少磁损带来的发热问题。绕线轴段的内径尺寸是匹配磁芯中柱直径设计的，实际选型时要注意，轴段内孔和磁芯中柱的配合间隙要控制在0.1-0.2mm之间，间隙过大会导致磁芯装配后出现径向晃动，浸漆固化后容易产生异响，间隙过小则会增加装配难度，甚至在压装磁芯时撑裂骨架的薄壁结构。设计这类骨架结构时，首先要考虑的是材料的绝缘等级和耐温性能，常规民用电源场景选用改性PP材料即可满足B级绝缘要求，如果是应用在工业控制、车载电源这类工作环境温度较高的场景，就要换成PA66加玻纤的材质，提升高温下的结构强度，避免长期受热后法兰边变形翘曲，导致绕组松脱。绕线轴段的轴向长度直接决定了可缠绕漆包线的最大匝数，

　　设计时要提前核算对应功率下的线径、匝数和堆叠系数，轴段长度留10%左右的余量即可，过长会导致整个元件的轴向尺寸冗余，挤占PCB板上的其他元件安装空间，过短则无法容纳设计匝数的绕组，导致电源产品的电气参数不达标。法兰边的厚度设计也有讲究，不能为了省材料一味做薄，厚度不足的话，绕线时漆包线的张紧力会让法兰边向外撑开变形，绕线完成后线匝会从法兰边缘滑出，一般来说法兰边的厚度要根据绕线轴段的直径调整，轴段直径在20mm以内时，法兰边厚度不小于1.5mm，轴段直径超过30mm时，厚度要加到2mm以上，同时可以在法兰背面和轴段的衔接位置加0.3mm的圆角过渡，减少注塑成型时的应力集中，避免装配受力时衔接位置开裂。

　　这类结构的安装边界也需要在设计阶段提前考虑，法兰边上可以预留2-3个直径1.2mm的定位小孔，对应PCB板上的定位柱，过波峰焊时可以直接把骨架插在PCB上定位，不需要额外点胶固定，提升装配效率；如果是需要用螺丝锁附的安装场景，法兰边的一角要延伸出带安装孔的凸耳，凸耳的位置要避开绕组的出线端，防止锁螺丝时压破漆包线的绝缘层。另外，绕线轴段的表面粗糙度不用做太高要求，Ra3.2即可，过于光滑的表面反而会让第一层绕组在绕制时出现打滑移位，适当的表面摩擦力能让排线更整齐；轴段的端面要做0.2mm的倒角，方便磁芯的插入装配，避免锐边刮伤磁芯表面的绝缘涂层。在实际生产验证阶段，还要注意骨架的注塑收缩率，带玻纤的材料收缩率在0.3%-0.8%之间，纯PP材料的收缩率能到1.5%-2%，建模时要根据选定的材料提前放好收缩量，不然开模后生产出来的骨架内孔尺寸偏小，磁芯无法正常装配，会直接导致整批零件报废。还有一个容易被忽略的细节，就是骨架出线位置的设计，可以在法兰边的边缘开一个0.5mm宽的浅槽，绕组的起头和收尾线可以从这个浅槽引出，不用额外加绝缘套管隔开线匝和法兰边缘，既减少了装配工序，也能避免引线被法兰锐边割破绝缘层。这类结构看似简单，实则每一处尺寸都和最终的电气性能、装配效率直接相关，建模时不能只看外观形态，要结合下游的绕线工艺、磁芯装配、PCB安装全流程的需求调整结构细节，才能做出真正符合生产实际的可用构件。
