迷你机械马仿生行走机构结构设计

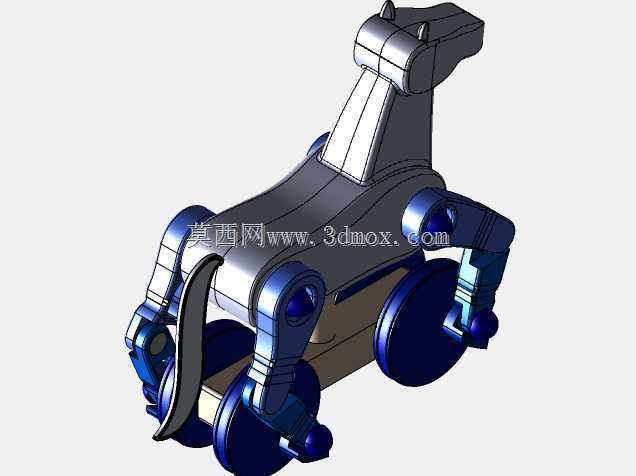

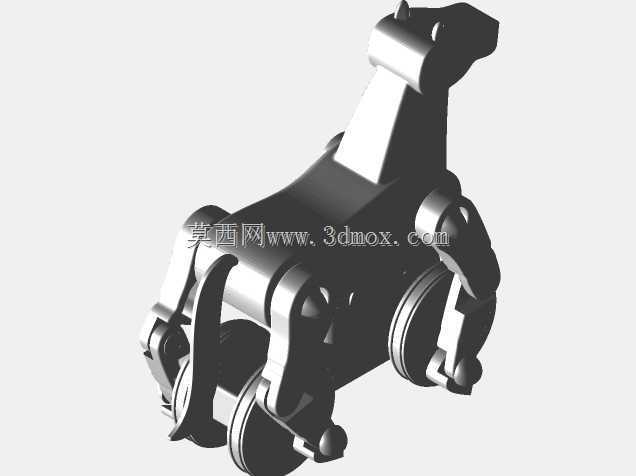

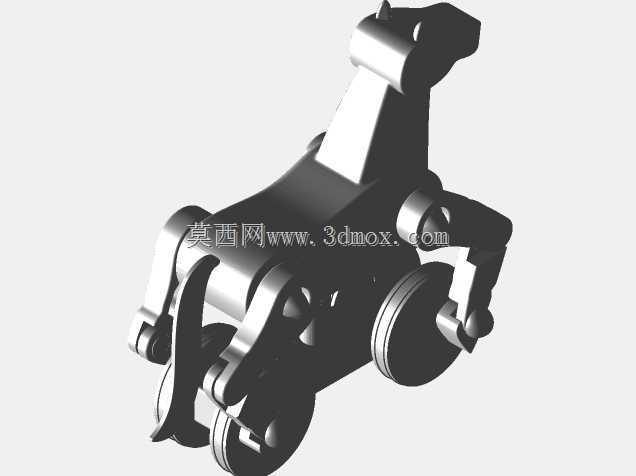

　　这款仿生迷你机械马的结构设计，核心围绕小型仿生行走机构的运动逻辑展开，在做结构拆解前首先要明确其应用场景——这类小型连杆式行走结构，既可以作为机械原理教学的演示教具，帮助学习者理解平面连杆机构的运动轨迹生成逻辑，也能作为小型桌面创意摆件、机械拼装玩具的核心结构单元，部分同原理的缩放结构还可应用于特种小型探测机器人的行走端设计，适配复杂非平整路面的低速行走需求。从结构功能特性来看，整个机构没有采用额外的动力输入预设结构，所有关节均采用铰接式连接，腿部的多组连杆通过轴销配合形成闭合运动链，当对机构施加水平方向的推力或者在核心传动轴处接入微型驱动模块时，四条腿会按照预设的轨迹交替抬升、前移、落地，模拟四足动物的行走步态，

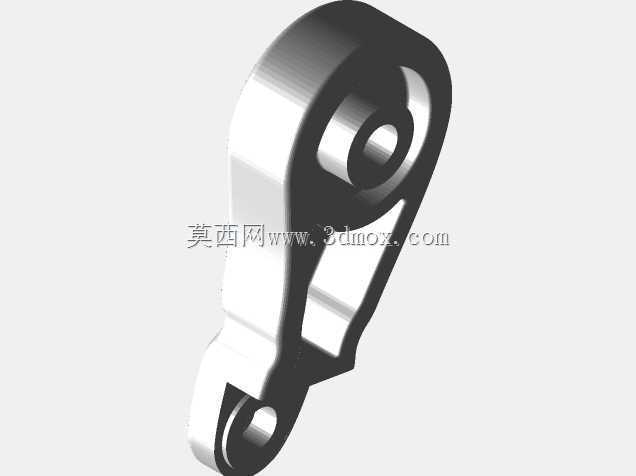

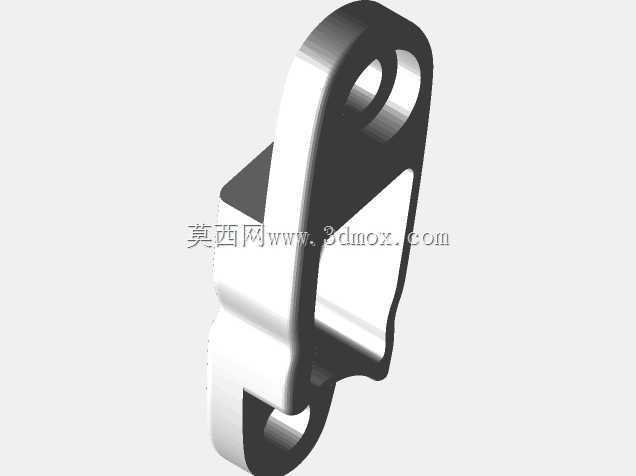

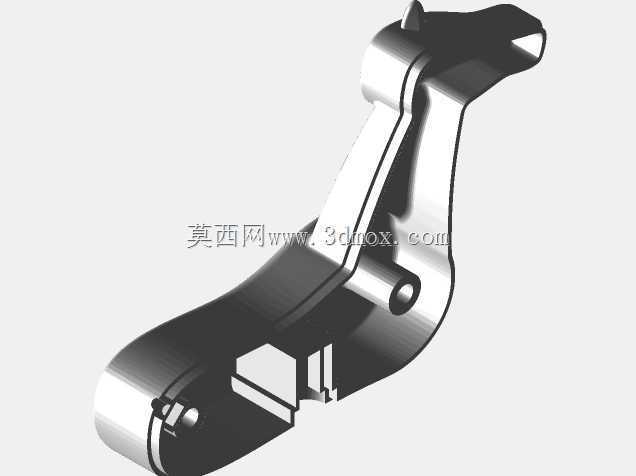

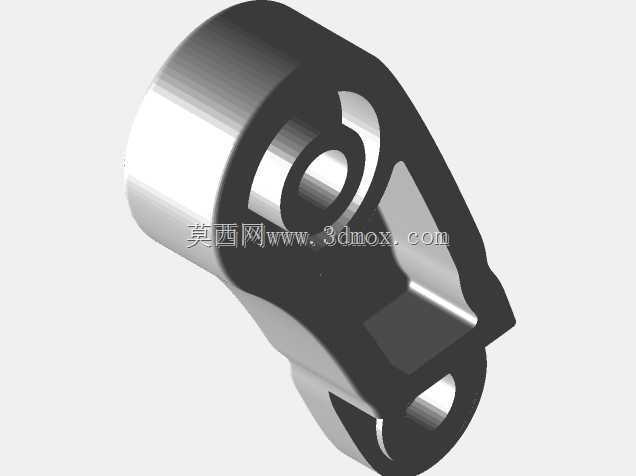

　　运动过程中各铰接点的转动间隙控制在0.1mm以内，避免运动过程中出现卡滞或者轨迹偏移的问题。设计思路上，最初的构型参考了四足哺乳动物的腿部骨骼运动比例，将马的腿部骨骼结构简化为三组刚性连杆，分别对应大腿段、小腿段和足部支撑段，连杆之间的铰接点位置经过反复的运动仿真校核，确保每一步的抬升高度足够越过小型障碍物，同时落地时的支撑面始终保持在机构重心的投影范围内，不会出现行走过程中侧翻的问题。机身主体部分采用一体化的块状结构作为所有连杆的安装基座，上部的凸起结构既可以作为装饰性的马颈造型，也预留了微型舵机或者驱动电机的安装空间，不需要额外改动主体结构就能完成动力模块的加装。从安装边界和尺寸配合来看，

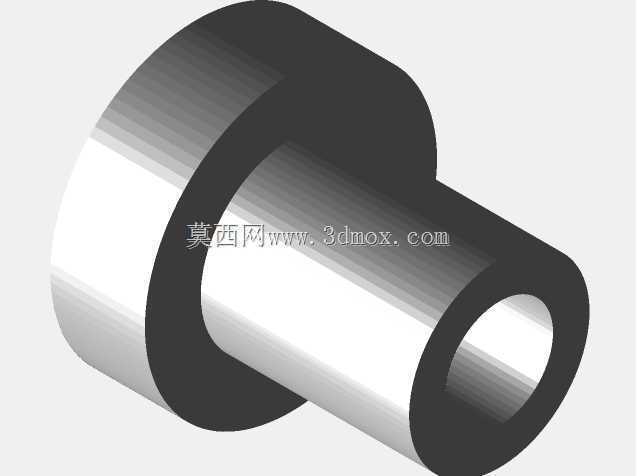

　　整个机构的所有转动副均采用标准小直径轴销配合，轴孔的配合公差选用H7/g6的间隙配合，既保证转动的灵活性，也不会出现过大的旷量；腿部的足部位置做了圆弧过渡处理，减少落地瞬间的冲击，同时增大与接触面的接触面积，提升行走过程的稳定性。在做结构建模的时候，特意将所有连杆的壁厚做了均匀化处理，最小壁厚不低于1.5mm，不管是采用3D打印制作原型件，还是采用注塑工艺批量生产，都能保证零件的成型质量，不会出现填充不足或者变形的问题。各铰接点的端面都做了限位凸台设计，装配时只需要将轴销压入对应孔位，再做端部的铆接或者卡簧固定就能完成整机组装，不需要额外的紧固件，装配流程非常简洁。另外，整个机构的运动轨迹做了优化，

　　行走过程中机身的上下波动幅度控制在很小的范围内，不会出现明显的颠簸感，不管是作为无动力的手推玩具，还是加装动力做成自主行走的小型机器人，都能保证运动过程的平顺性。在实际的结构验证阶段，还针对不同材质的摩擦系数做了适配调整，足部接触位置可以根据使用场景粘贴橡胶垫或者其他防滑材料，提升在光滑桌面、玻璃等不同接触面的行走稳定性，主体结构的所有棱边都做了圆角处理，避免装配和使用过程中出现锐边划伤的问题，也让整体的外观质感更协调。
