PCR设备核心承载主体结构件设计

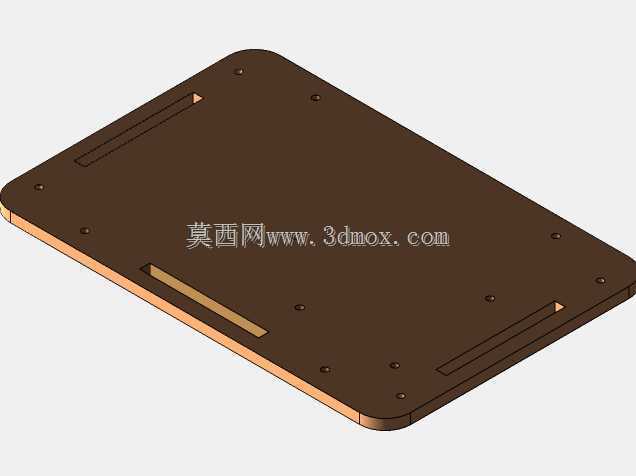

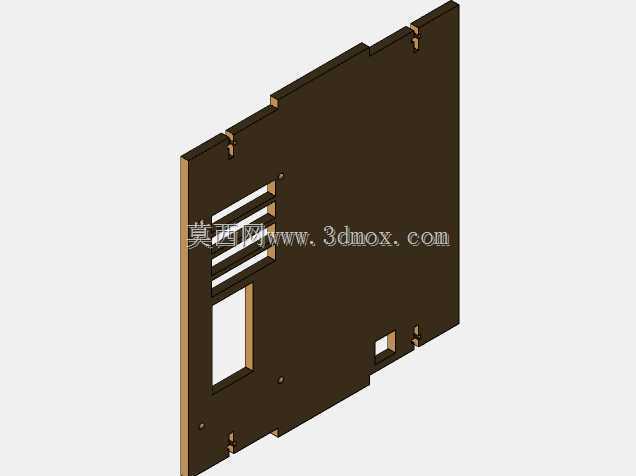

　　在分子生物学实验室的常规检测流程里，PCR扩增设备是完成核酸变性、退火、延伸循环的核心载体，而本次涉及的主体结构件，是整套PCR设备里承担模块定位、光路避让、部件承载的核心骨架，直接决定设备运行时各功能模块的位置精度与长期稳定性。不同于常规钣金拼接的设备外壳，该结构件采用一体化板式设计思路，整体为矩形板状构型，板体边缘设置多组对称分布的卡扣式定位凸台，凸台位置与设备内部的温控模块、光路检测模块、样本架导轨的安装卡槽完全匹配，装配时无需额外打胶或加装过多紧固件，依靠凸台与卡槽的过盈配合即可完成初步定位，再辅以侧边的固定孔位锁付螺丝，就能将各功能模块牢牢固定在预设位置，大幅减少装配环节的调校工作量。

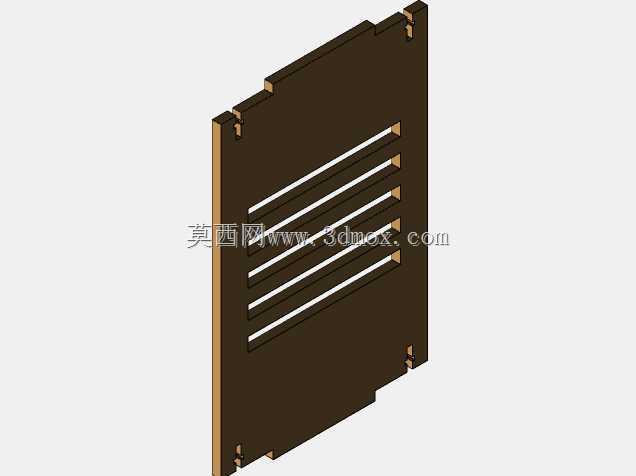

　　板体上开设的五组长条形通槽并非简单的减重设计，每一组槽的宽度、间距、位置都经过反复校核：一方面是为样本架的进出运动预留避让空间，避免样本架在推入、取出过程中与主体结构发生剐蹭，保证96孔板或者八连管架能够顺畅滑入温控模块的工作位；另一方面，这些通槽也构成了设备内部散热风道的一部分，温控模块在完成高温变性阶段后需要快速降温进入退火环节，槽道的走向与设备内置散热风扇的气流方向完全一致，能够引导冷气流直接扫过温控模块的散热鳍片，缩短升降温的等待时间，提升整套设备的检测通量。从安装边界来看，该结构件的整体外轮廓尺寸完全适配常规台式PCR设备的内部安装仓，板体厚度经过受力仿真校核，既不会因为过薄导致长期受热后发生翘曲变形，影响各模块的同轴度，

　　也不会因为过厚占用过多内部空间，挤压散热模块与电路控制板的安装位置。边缘的卡扣凸台高度统一控制在3mm，凸台的倒角全部做了C0.5的处理，装配时能够起到导向作用，即使是新手装配人员也能快速将结构件卡入对应位置，不会出现凸台对位偏差导致的板件翘曲问题。在实际应用场景中，这类主体结构件不仅要承受温控模块反复升降温带来的热胀冷缩应力，还要承受样本架反复推拉带来的侧向冲击力，因此在设计时特意在通槽的两端做了圆弧过渡处理，避免应力集中导致的板件开裂，同时在板体的四个边角位置设置了隐藏式的减震垫安装位，安装硅胶减震垫后能够隔绝设备内部散热风扇运转带来的微幅振动，避免振动传递到温控模块影响样本反应的温度稳定性，也能减少设备运行时的共振噪音。

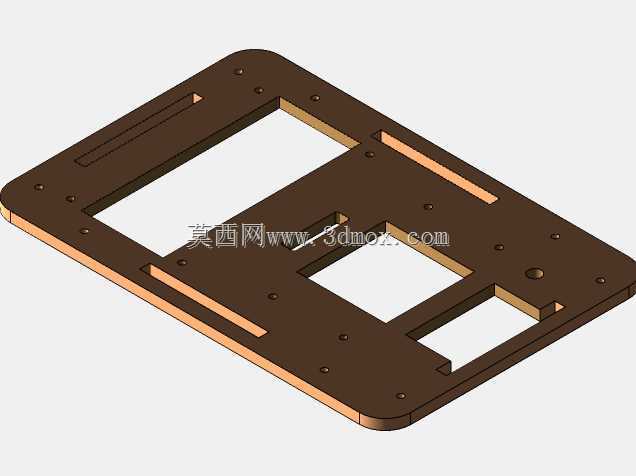

　　不同于很多设备采用的拼接式骨架，该一体化结构件省去了多块板材拼接的接缝，日常清洁维护时只需要擦拭板体表面即可，不会出现接缝积灰、残留实验试剂难以清理的问题，适配实验室常规的消杀清洁流程。设计过程中还特意考虑了不同规格模块的兼容性，板体上的固定孔位采用长圆孔与圆孔组合的排布方式，允许温控模块、光路模块在小范围内调整安装位置，既可以适配0.2ml常规八连管的样本架，也能适配适配384孔板的超薄温控模块，不需要重新更换主体结构就能完成不同检测通量的设备配置调整，大幅降低了设备衍生型号的开模成本。从结构受力的角度分析，板体上的通槽排布避开了主要的受力传力路径，主要受力筋位沿着板体的长边方向分布，即使在板体中部放置满负载的样本架与温控模块，板体的最大形变量也能控制在0.02mm以内，完全满足光路检测模块对位置精度的要求，不会因为板体变形导致光路偏移，影响荧光检测的信号准确性。
