Mottrix品牌自行车摩托车换挡定位机构

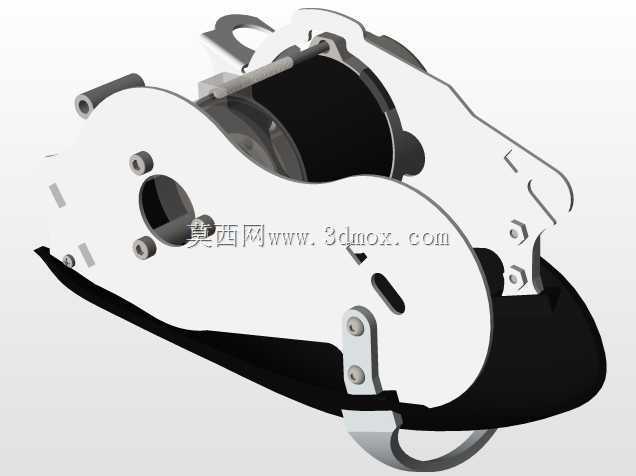

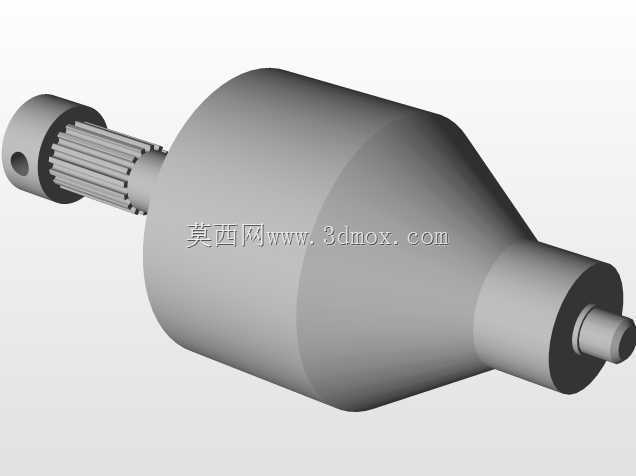

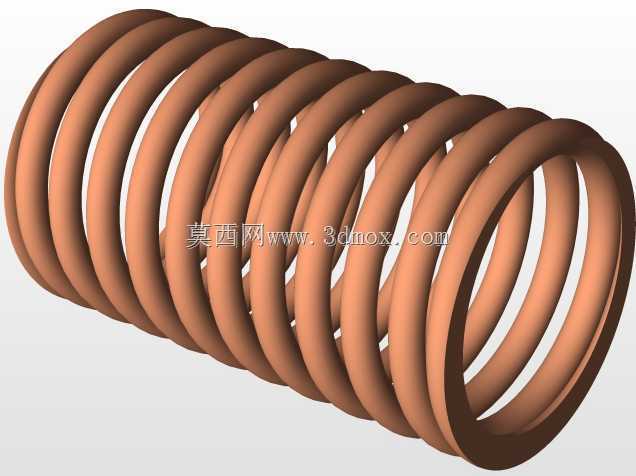

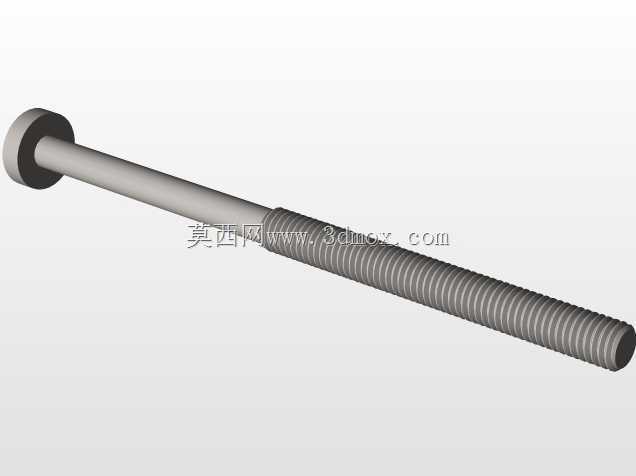

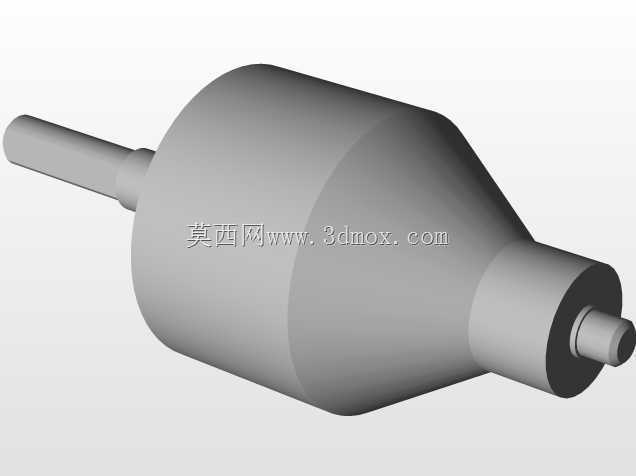

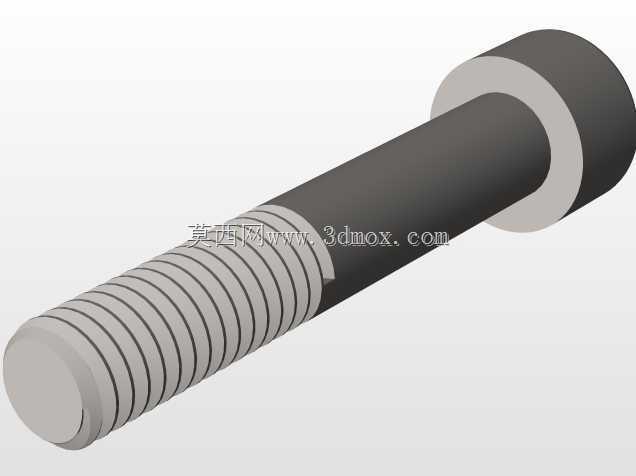

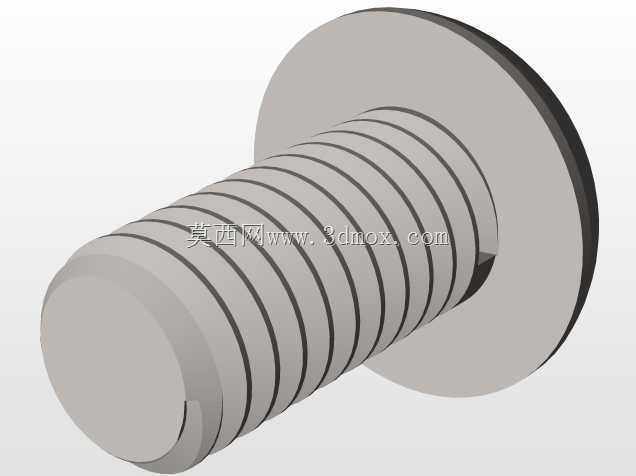

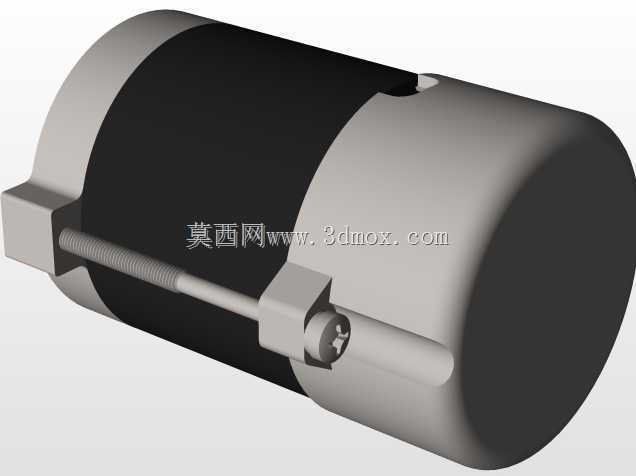

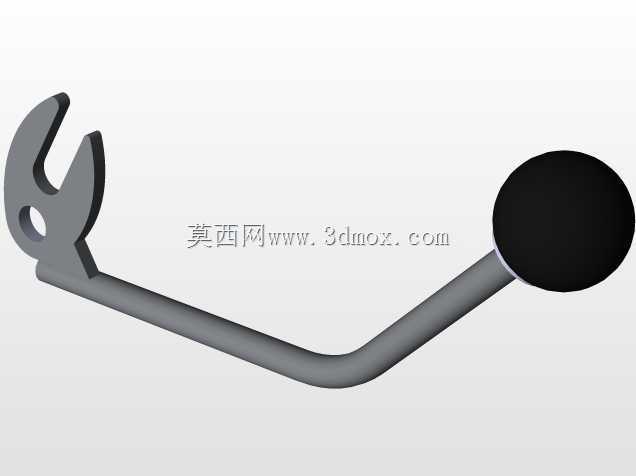

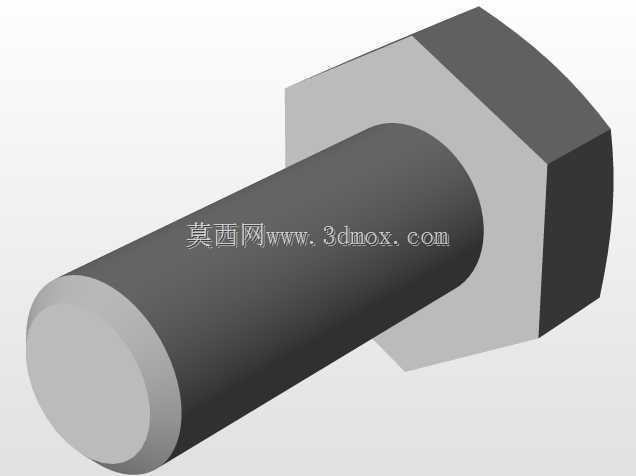

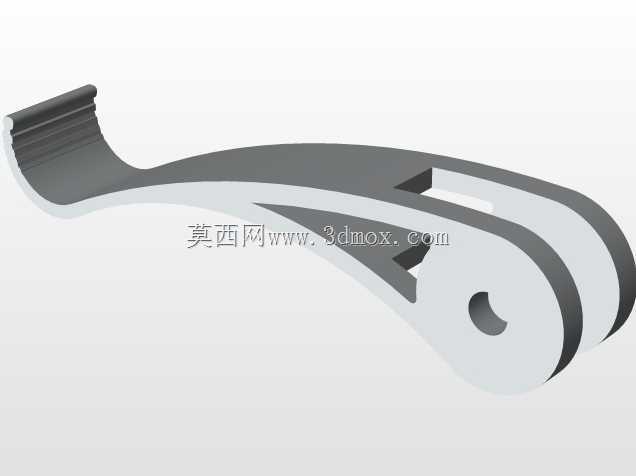

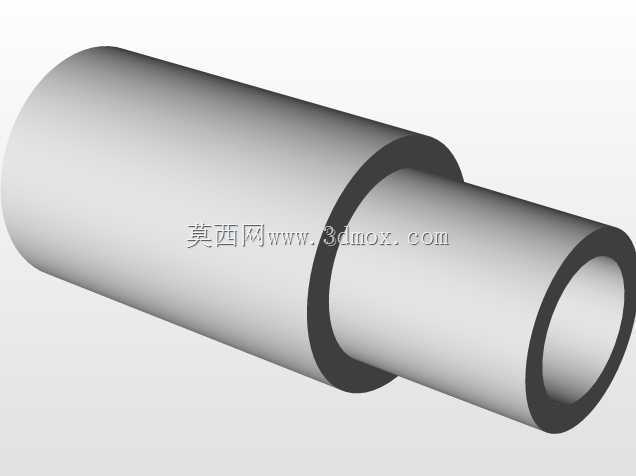

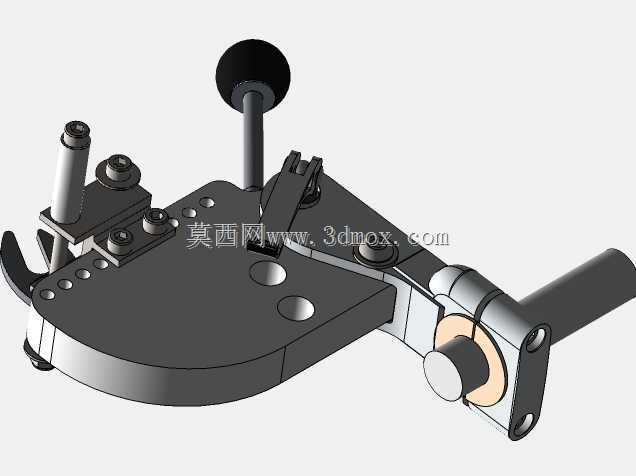

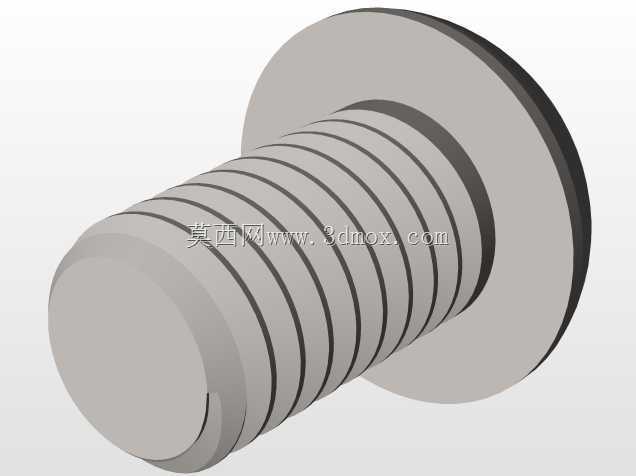

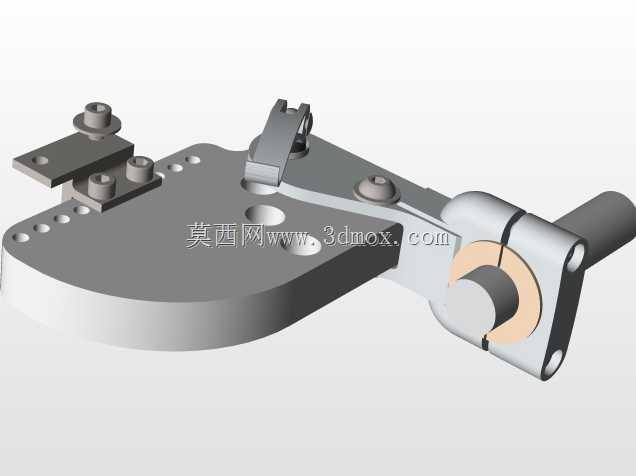

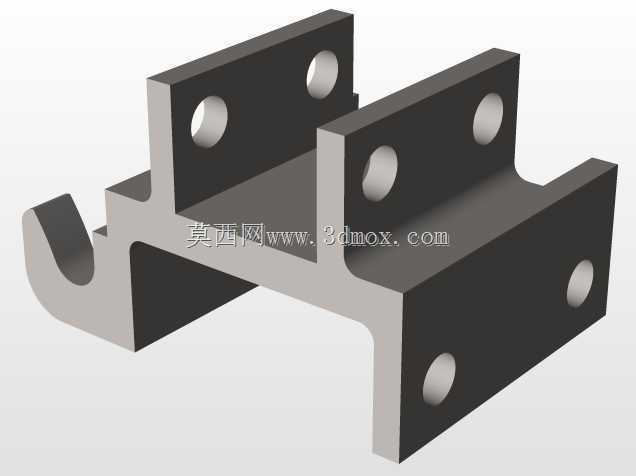

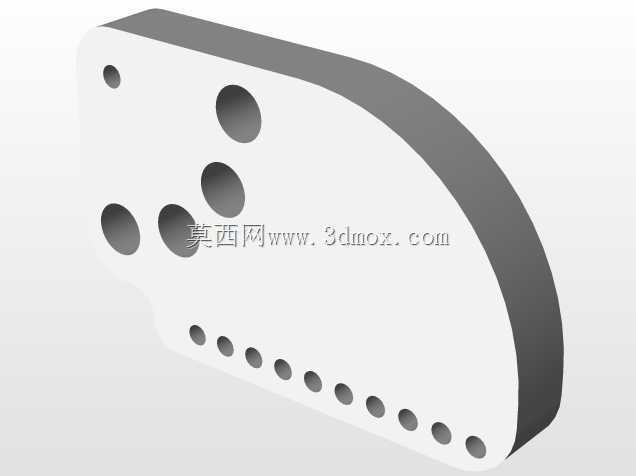

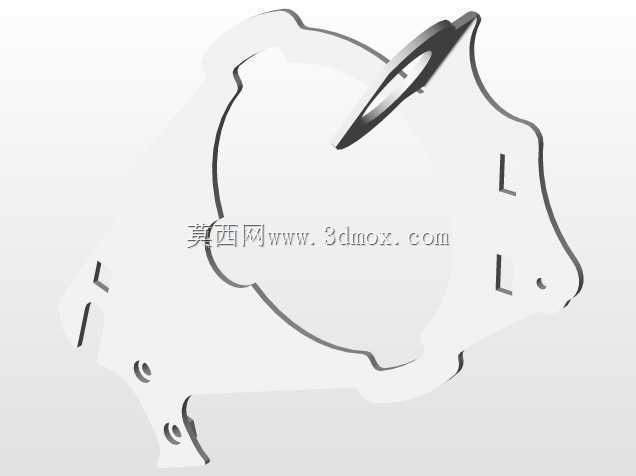

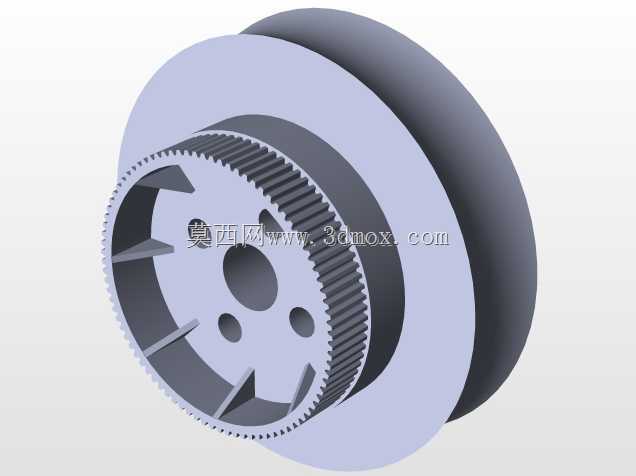

　　这套换挡定位机构的三维结构，核心服务于人力骑行与轻型摩托的挡位切换定位场景，日常应用中覆盖城市通勤自行车、山地越野自行车、小排量跨骑摩托车的变速系统配套，是连接换挡操作手柄与变速执行端的中间定位载体，解决换挡过程中挡位卡滞、定位不准、跳挡的常见工程问题。从实际使用场景来看，这类机构多安装在车辆车架靠近换挡摇臂的位置，操作端的球形手柄供骑行者脚部或手部施力，通过弧形摆臂的转动行程对应不同挡位的位置，摆臂上的多组定位孔可适配不同车型的换挡行程需求，无需重新开模即可调整挡位对应的转动角度，适配不同齿数比的变速系统调校。结构设计上，主体弧形基座采用高强度铝合金切削成型的思路建模，基座上的沉头孔用于安装定位销轴与复位弹簧组件，

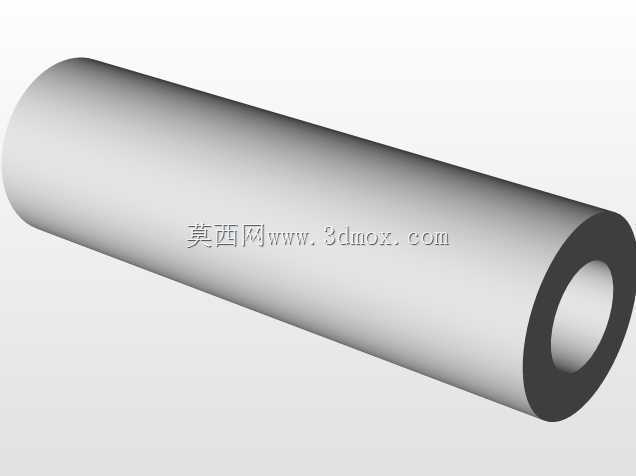

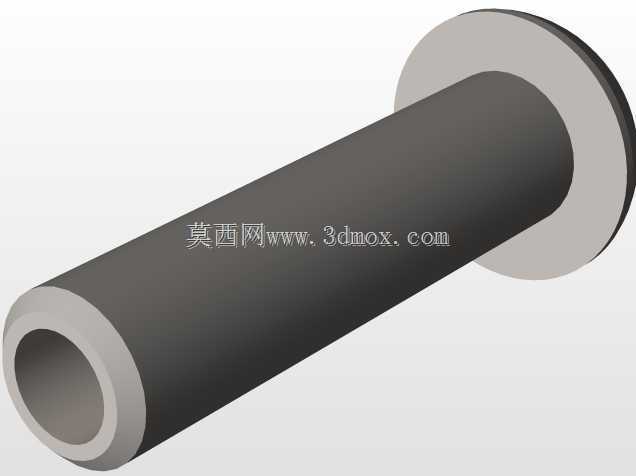

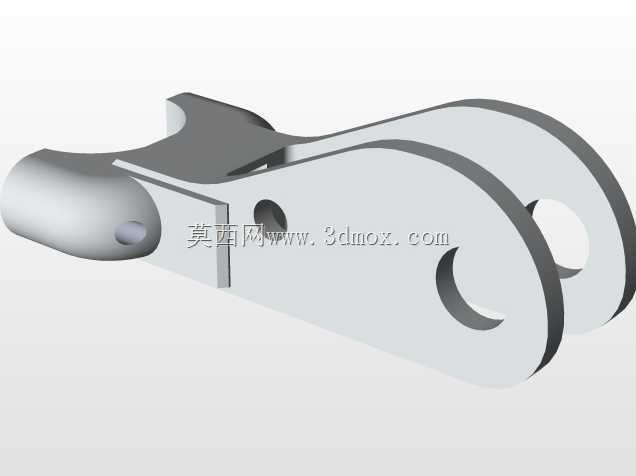

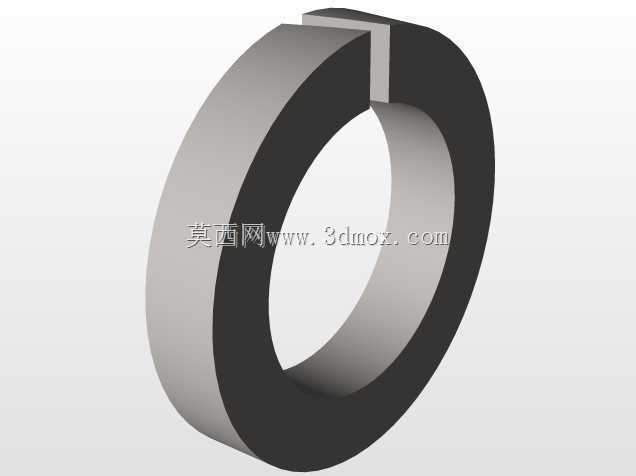

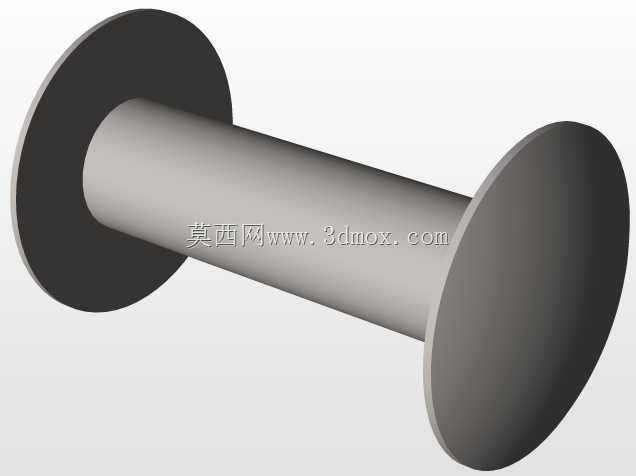

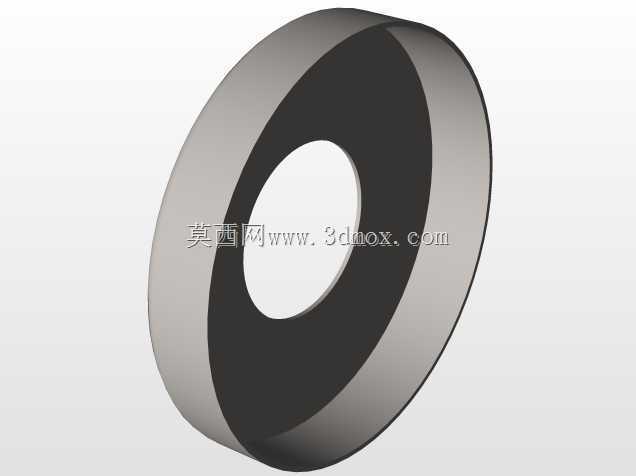

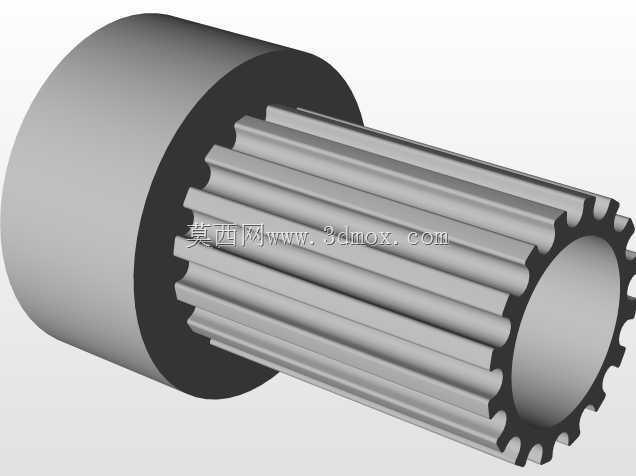

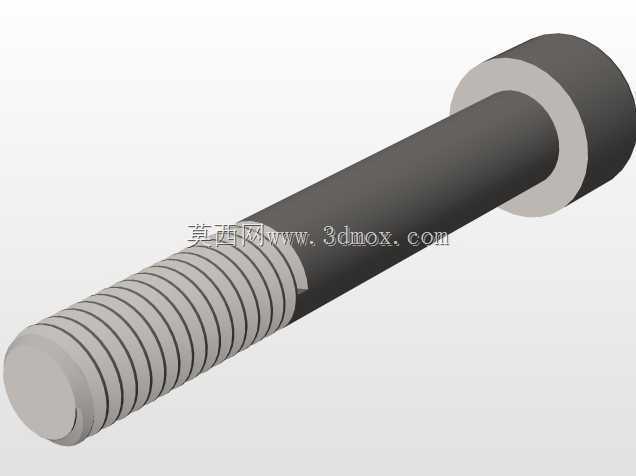

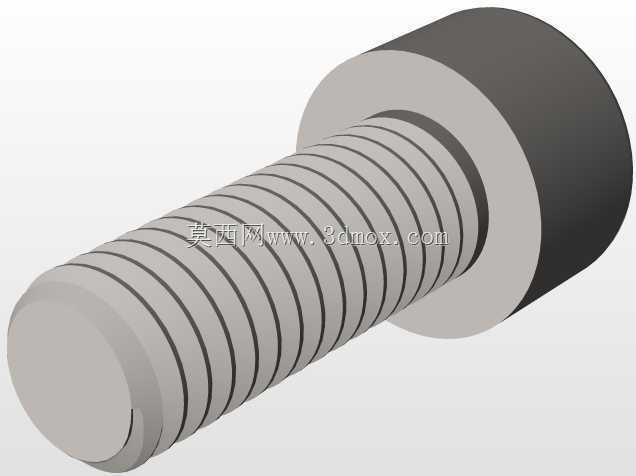

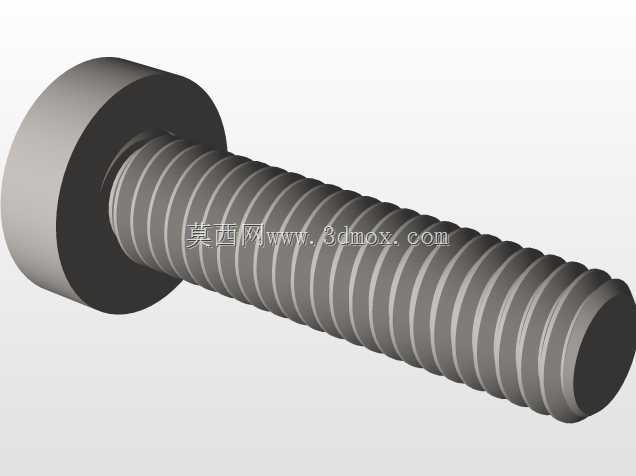

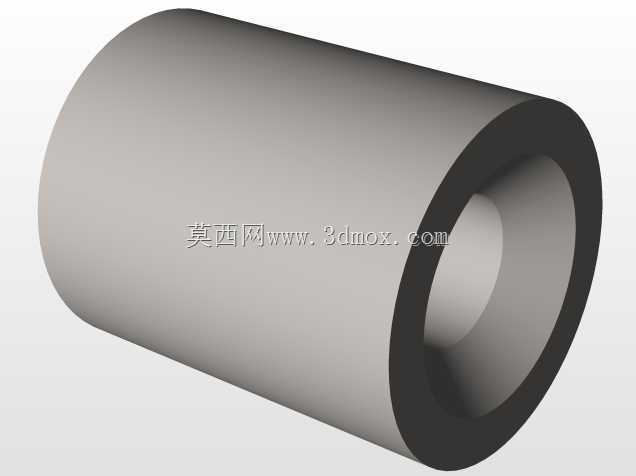

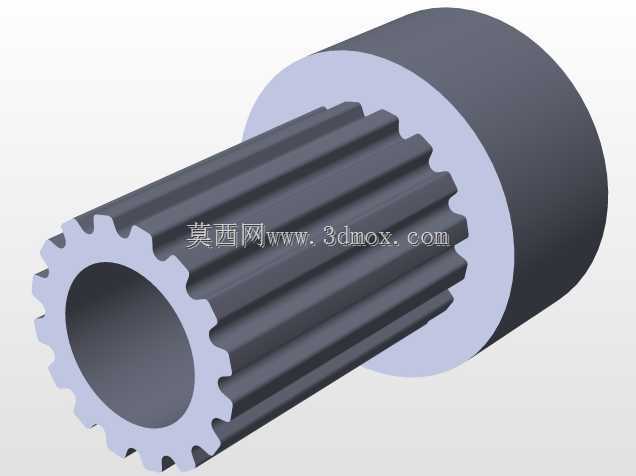

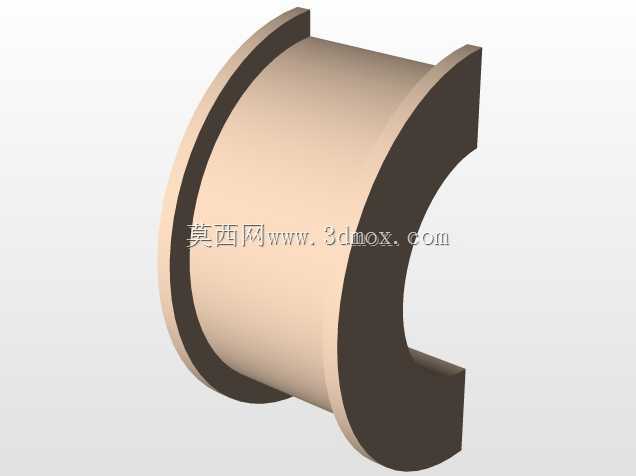

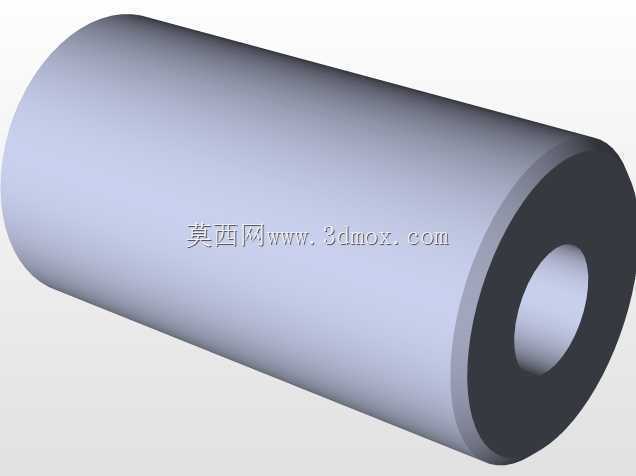

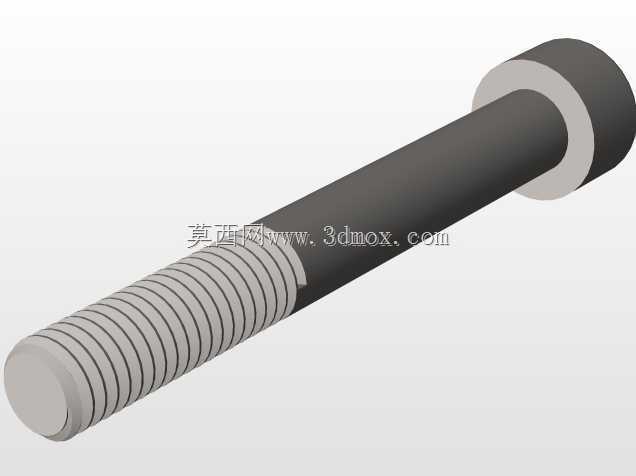

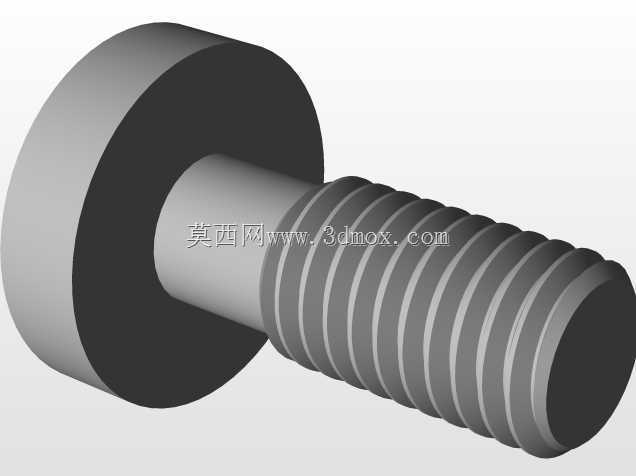

　　边缘的等距定位凹坑配合弹簧顶珠实现挡位的到位卡滞，避免骑行过程中振动导致挡位自行偏移；摆臂与基座的连接采用带衬套的铰接结构，衬套选用自润滑铜套建模，减少长期转动的磨损量，铰接轴的端部设置卡簧槽，用轴用挡圈实现轴向定位，防止转动过程中轴体脱出。操作端的球形手柄表面做防滑纹理处理，手柄与摆臂的连接采用螺纹锁紧结构，可根据不同车型的操作空间调整手柄的安装角度，适配不同身高骑行者的操作习惯；摆臂末端的连接叉用于连接换挡拉杆，叉口处的锁紧螺栓可消除拉杆连接间隙，减少换挡过程的空行程。从安装边界来看，基座的安装孔位间距按照常规自行车、摩托车车架的安装凸台尺寸设计，整体安装后突出车架的高度不超过60mm，避免骑行过程中与骑行者腿部、

　　车身覆盖件发生干涉；摆臂的最大转动角度控制在35度以内，转动过程中所有运动部件的外包络面不会超出基座两侧的安装边界，无需额外预留过大的安装空间。设计过程中重点考虑了户外使用的防护需求，所有铰接位置都预留了润滑脂注入通道，可定期补充润滑脂减少磨损，外露的金属部件表面做阳极氧化处理的结构预留，提升耐锈蚀能力，适配雨天、泥泞路面的使用场景。结构中的复位弹簧采用扭簧建模，扭簧的扭力参数经过匹配，既保证换挡操作的力度反馈清晰，又不会因为扭力过大导致操作费力，弹簧的安装位置隐藏在基座的凹槽内，避免骑行过程中泥沙、碎石卡入弹簧间隙影响回弹。整套机构的零件拆分遵循易维护的设计思路，所有易损件比如衬套、顶珠、弹簧都采用标准件规格，

　　后期维护时无需更换整个总成，单独更换易损件即可恢复功能，降低全生命周期的使用成本。建模过程中对所有运动部件做了干涉检查，摆臂在全行程转动过程中与基座、安装螺栓、连接拉杆都不存在运动干涉，各部件的壁厚都经过强度校核，基座最薄位置的壁厚不小于4mm，承受换挡冲击力的铰接位置壁厚不小于6mm，可承受常规换挡操作的冲击力，不会出现结构变形、断裂的问题。
