阿特拉斯MF-16童车连接支撑结构件

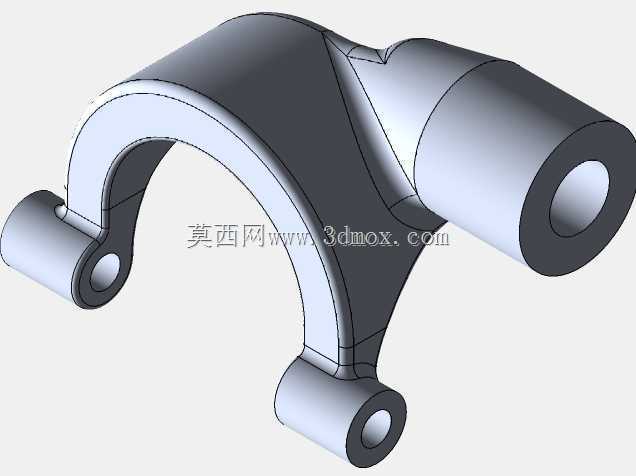

　　该结构件作为儿童自行车车架与前叉、轮组衔接的核心受力部件，日常使用场景覆盖学龄前儿童户外骑行、小区代步、亲子休闲骑行等多种工况，需要同时兼顾轻量化需求与足够的结构强度，避免儿童骑行过程中因部件形变、断裂引发安全风险。从实际用途来看，该构件承担车架主体与前轮转向部分的铰接支撑作用，上部弧形避让结构为前轮转向预留足够摆动空间，下部两个同轴铰接孔用于连接前叉转向轴系，侧部圆柱筒结构用于与车架主梁进行套接固定，三个连接点位共同构成稳定的三角受力体系，将骑行过程中前轮受到的地面冲击、转向扭矩均匀传递到车架主体，避免应力集中在单一连接点位。

　　设计过程中首先考虑儿童使用场景的载荷特性，按照1.5倍额定载荷做静力学仿真校核，弧形主体部分采用等强度变截面设计，在铰接孔、套接筒等应力集中区域做了加厚处理，同时在壁厚过渡区域采用大圆角平滑过渡，避免直角结构带来的应力断裂风险。外形尺寸方面，整体弧形轮廓的回转半径匹配16寸儿童自行车的前轮转向半径，预留的转向间隙可以保证前轮左右各45度转向时不会与构件发生运动干涉，下部两个铰接孔的同轴度公差控制在0.02mm以内，保证转向轴转动顺畅无卡滞，侧部套接筒的内径公差采用H7级精度，与车架主梁装配时可以实现过渡配合，不需要额外增加定位销即可保证装配同轴度，降低生产装配环节的工艺难度。

　　安装边界上，该构件与周边部件的装配间隙预留了3mm以上的涂层厚度空间，满足童车表面喷塑、烤漆的工艺要求，不会因为涂层堆积导致装配错位。铰接孔内部预留了轴承安装位，可以直接压入标准尺寸的深沟球轴承，降低转向过程中的转动阻力，让儿童操控转向时更加轻便。弧形主体的外表面全部做了圆弧倒角处理，没有尖锐棱角，避免儿童骑行过程中磕碰受伤，符合儿童用品的安全设计规范。从结构受力路径来看，地面传递的冲击力先通过前轮传递到前叉，再经下部两个铰接点传递到该支撑构件，再通过侧部套接筒分散传递到整个车架，整个传力路径没有突变截面，长期交变载荷作用下也不容易出现疲劳断裂问题。

　　建模过程中对所有装配配合面都做了公差匹配设计，不需要二次修整即可直接用于生产开模，构件的壁厚设计均匀，最小壁厚不小于2.5mm，采用铝合金压铸工艺即可实现批量生产，也可以根据成本需求采用工程塑料注塑成型，两种工艺下的结构强度都能满足童车的使用载荷要求。转向避让空间的设计经过运动仿真验证，在最大转向角度下，前轮轮胎、挡泥板都不会与该构件发生刮擦，同时预留了刹车线、走线槽的布置空间，不会出现走线干涉的问题。
