拍摄设备用防飞溅防护外罩结构设计

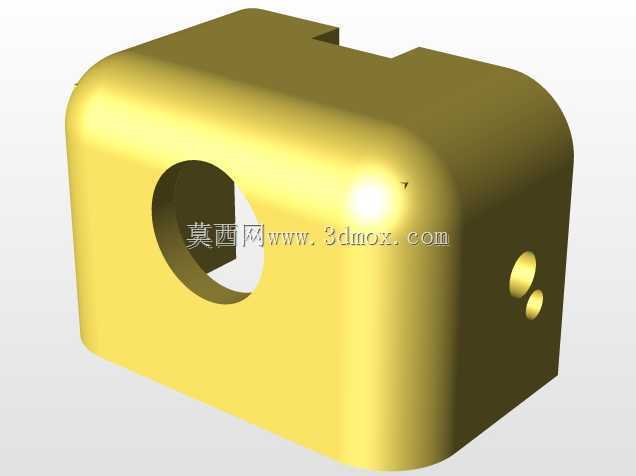

　　在工业现场拍摄、户外复杂工况影像采集、高速切削加工过程记录这类场景里，拍摄设备的镜头与机身前端很容易被飞溅的金属切屑、切削液液滴、扬尘颗粒、焊接飞溅物击中，轻则在镜头表面留下污渍影响成像质量，重则直接击碎镜头镜片、磕伤机身外壳，造成设备损坏。这类场景下的防护需求并非简单的遮挡，需要兼顾防护可靠性与拍摄光路的无遮挡，同时还要适配设备的安装固定，不能影响原有设备的调节与走线。这款防护外罩的设计，正是针对这类实际工况的痛点展开，整体采用圆角过渡的盒式结构，没有尖锐的棱角，一方面避免安装调整过程中棱角划伤操作人员，另一方面圆角结构在受到飞溅物冲击时，能更好地分散应力，避免直角位置出现应力集中导致的罩体开裂。罩体正面预留的圆形通光孔，

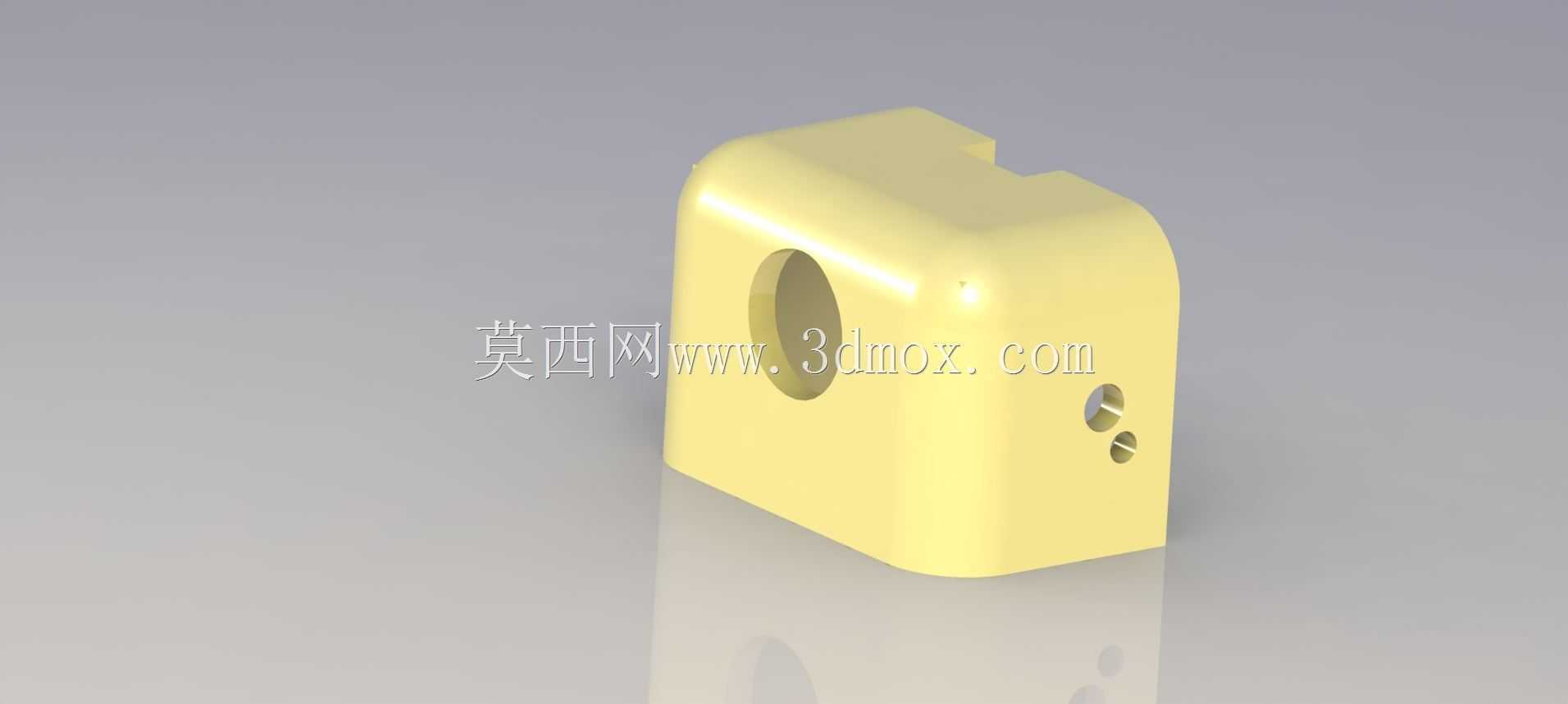

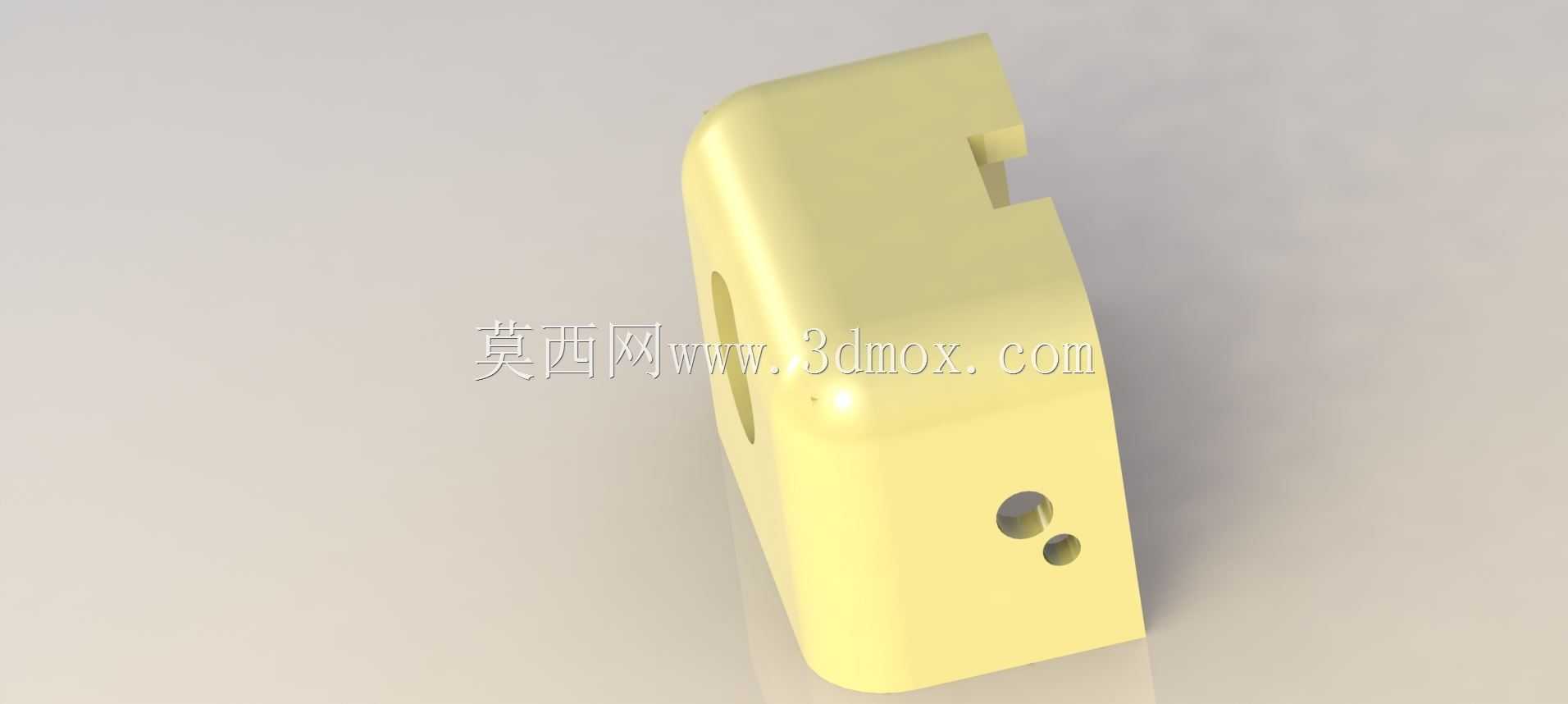

　　尺寸匹配常规工业相机、运动相机的镜头外径，安装时镜头前端可从该孔伸出，或者在孔位加装透明防护镜片，既保证拍摄光路完全不受遮挡，又能让罩体完全覆盖机身前端的易损区域，避免飞溅物从正面斜向击中镜头侧面或者机身接缝位置。罩体侧面设置的两个小型定位孔，是用于安装固定的结构，可配合紧定螺钉将防护罩牢牢固定在相机机身或者配套的安装支架上，防止设备移动、振动过程中防护罩出现移位、脱落的情况，两个孔位的间距经过适配，对应常规相机支架的安装孔位间距，不需要额外制作转接件就能完成装配。从安装边界来看，这款防护罩的内部空腔尺寸做了冗余设计，除了适配标准尺寸的运动相机、工业面阵相机之外，也能容纳加装了简易镜头滤镜的设备，不会出现内部空间卡滞、

　　无法套入的问题；罩体的整体壁厚均匀，采用等壁厚设计，不管是采用3D打印制作小批量试制件，还是采用注塑工艺批量生产，都能保证成型过程中冷却均匀，不会出现壁厚差异导致的缩痕、变形问题。在实际使用中，这类防护罩不需要对原有相机设备做任何改装，直接套设在机身前端，通过侧面的紧定螺钉锁紧即可完成安装，拆卸维护也十分便捷，当罩体表面被飞溅物刮花、沾附难以清理的污渍时，可直接拆下更换，不需要对相机本身做任何处理，大幅降低复杂工况下拍摄设备的损耗成本。设计过程中也充分考虑了不同工况的适配性，罩体顶部预留的小尺寸缺口，是为了避开相机顶部的按键、热靴接口，安装防护罩之后依然可以正常操作相机的拍摄按键、外接补光灯或者麦克风等配件，

　　不会因为加装防护装置影响设备原有功能的使用。罩体的外表面做了圆滑过渡处理，没有突出的结构件，在狭窄空间内移动拍摄设备时，不会出现勾挂线缆、磕碰周边设备的问题，适合在设备内部、管线密集的工业场景下使用。不同于市面上常见的全包式防水壳，这款防护罩的设计更侧重轻量化的飞溅防护，整体结构紧凑重量轻，加装之后不会大幅增加相机前端的重量负载，不会导致手持拍摄时重心过度前移，也不会给电动云台、机械臂搭载的相机带来额外的负载负担，适配更多的搭载场景。在结构强度的考量上，罩体的边角位置做了局部加厚处理，因为实际工况中边角位置是最容易被飞溅物击中的区域，局部加厚之后即使受到较大颗粒的切屑冲击，也不会出现破损穿孔的问题，而通光孔的边缘做了倒角处理，既避免安装时刮花镜头外壁，也能减少孔位边缘的应力集中，防止受冲击时孔位出现裂纹。
