多通路集成式流体接驳组件结构设计

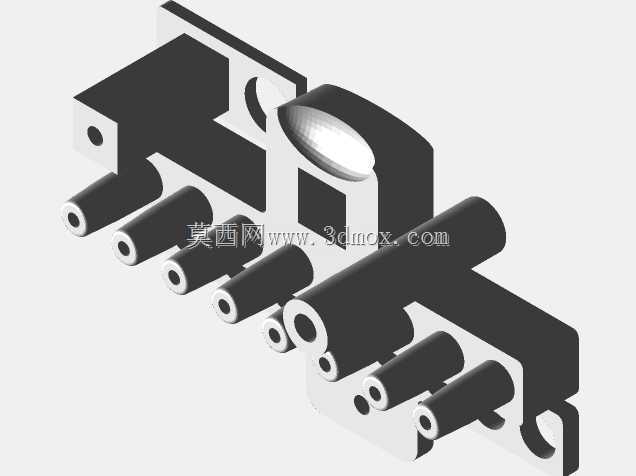

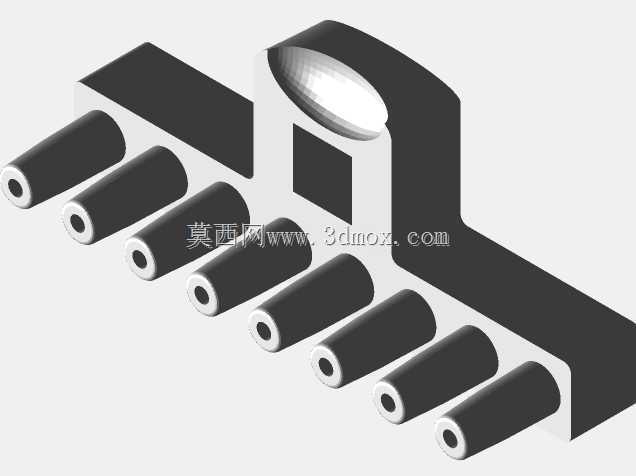

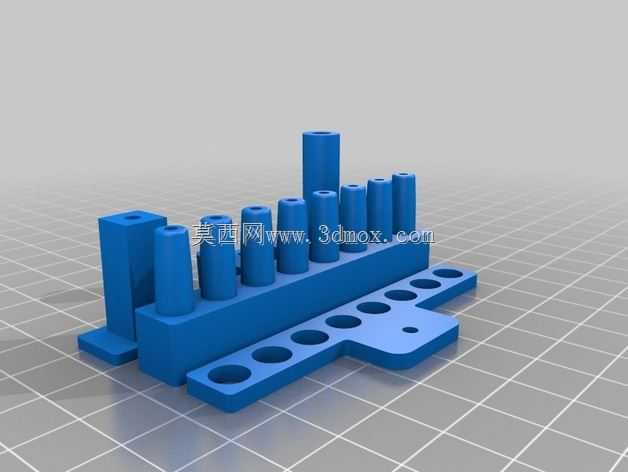

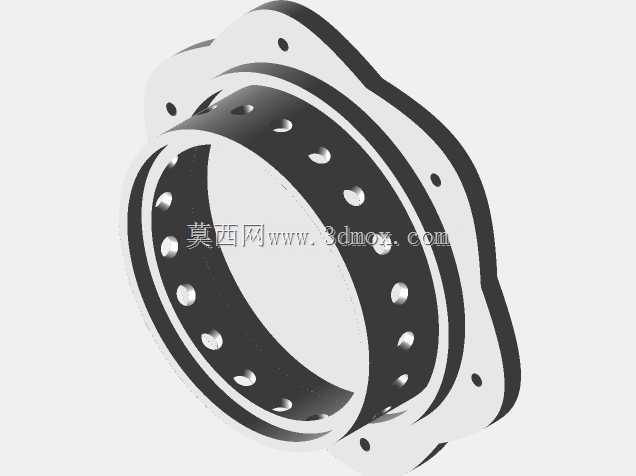

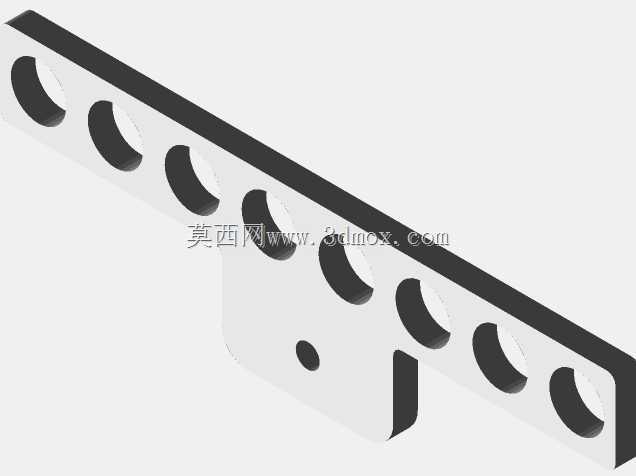

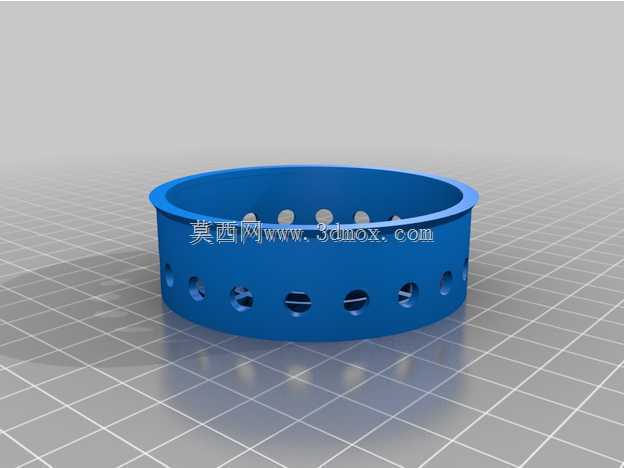

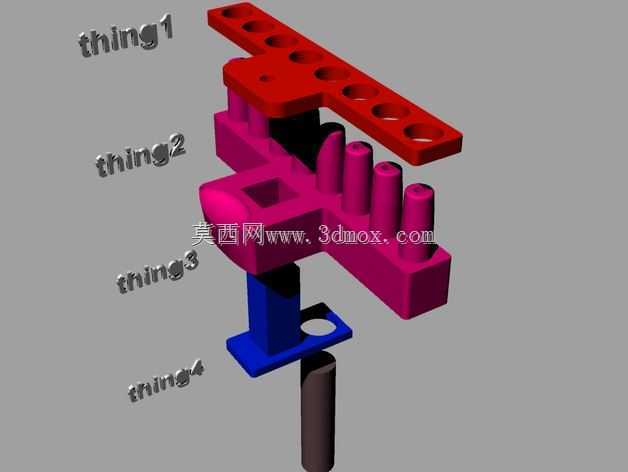

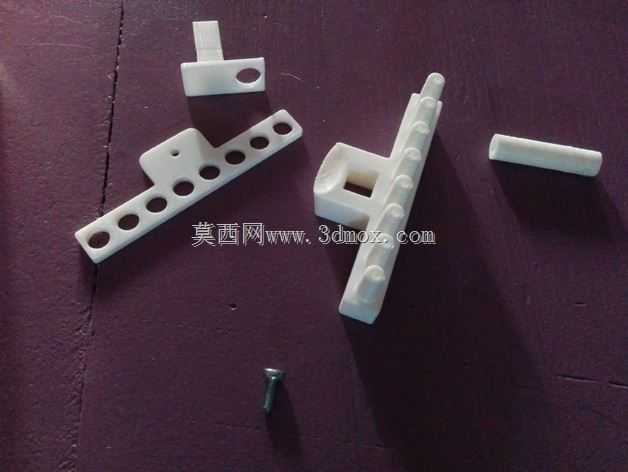

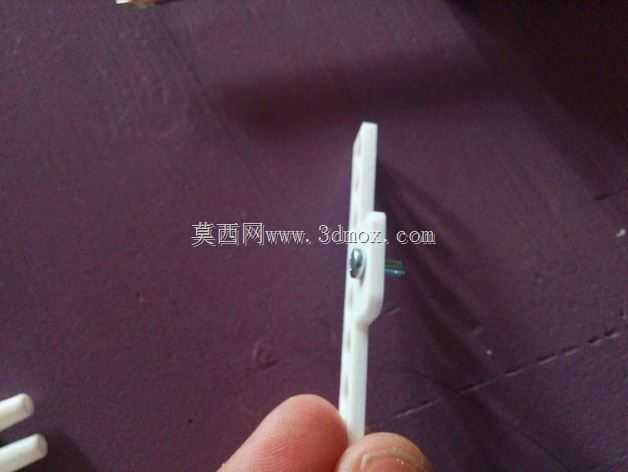

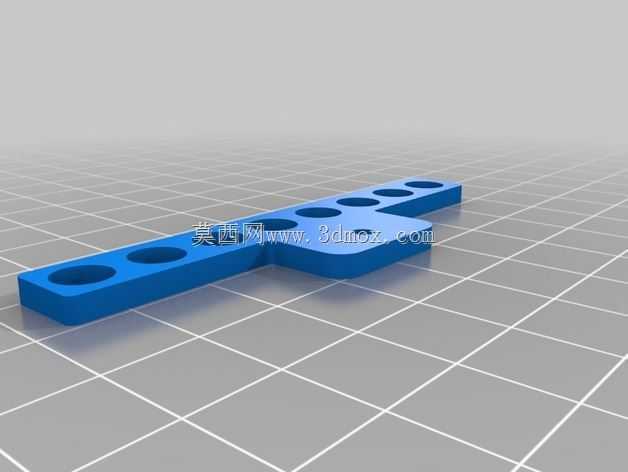

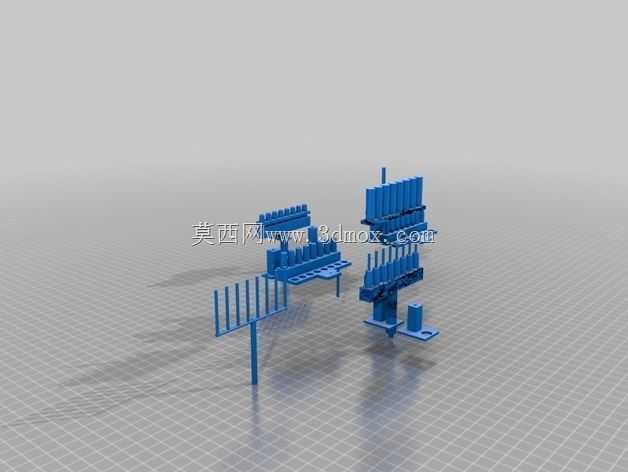

　　在生物反应类设备的流体回路搭建场景中，这类多通路集成式接驳组件承担着多路介质分流、汇流与定向导通的核心作用，区别于零散管路拼接的传统方案，集成式结构能大幅压缩管路排布占用的空间，减少接头泄漏点，提升整套流体系统的运行稳定性。从结构设计逻辑来看，组件主体采用一体化块式基座作为承载基体，所有通路接口均直接在基座上加工成型，避免了额外拼接带来的装配误差与密封隐患。基座一侧设置的带安装孔的固定耳板，是用于组件整体与设备机架、反应罐体侧壁的安装定位，安装孔的位置公差控制在±0.1mm范围内，能保证安装后接口与对接管路的同轴度，避免强行对接导致的密封圈偏磨、接口变形问题。基座上分布的不同通径的圆柱接口，对应不同流量的介质通路：

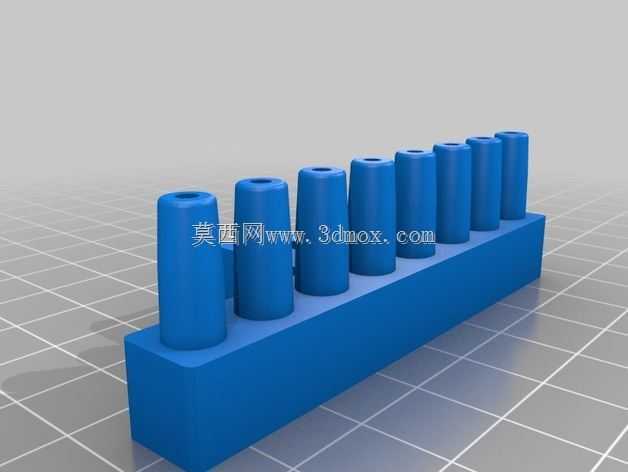

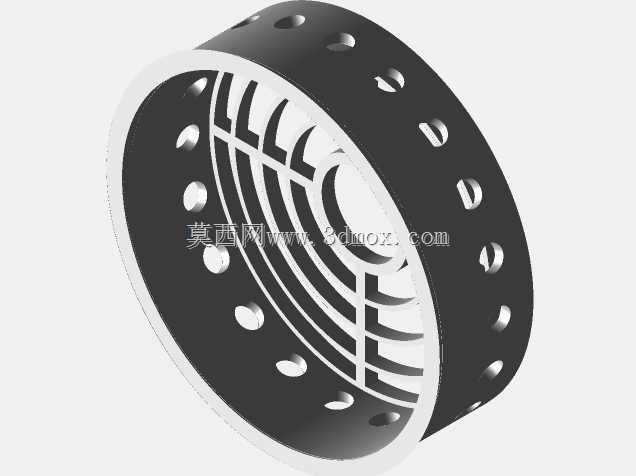

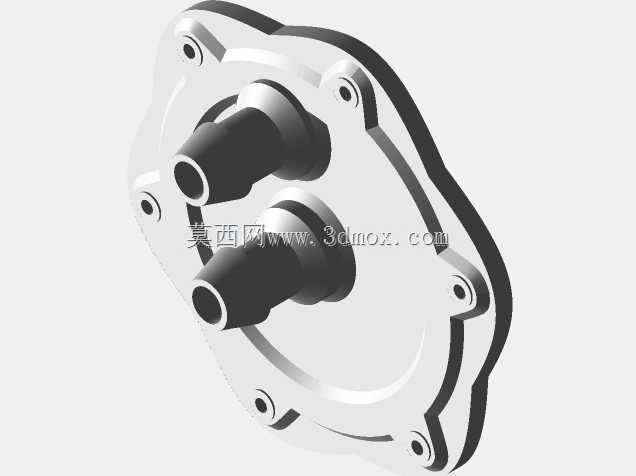

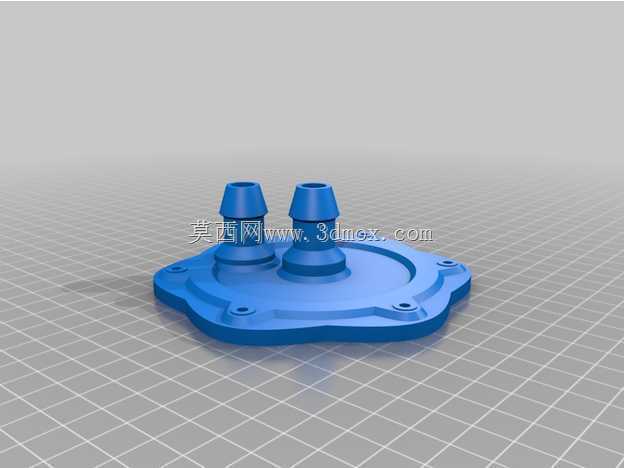

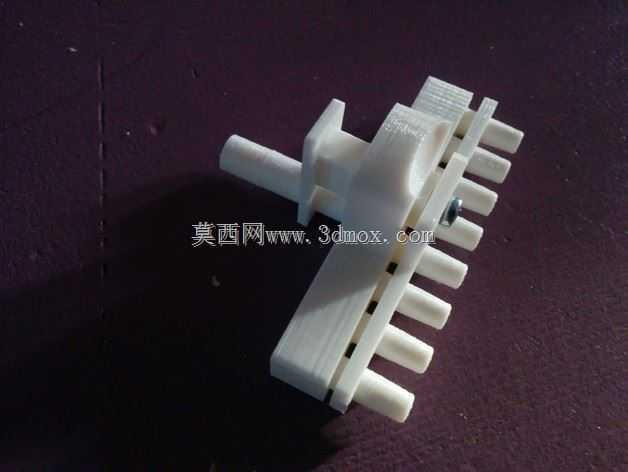

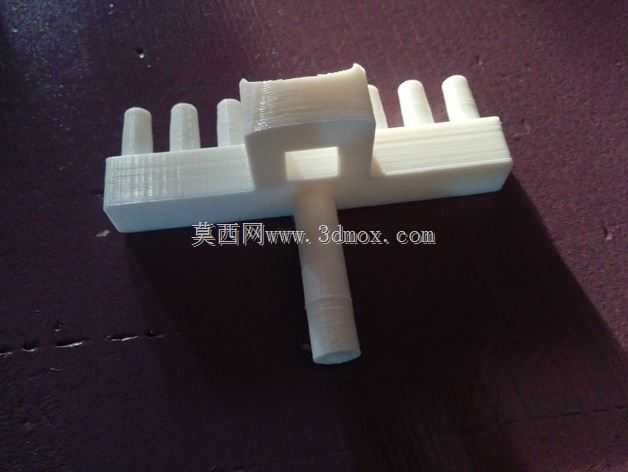

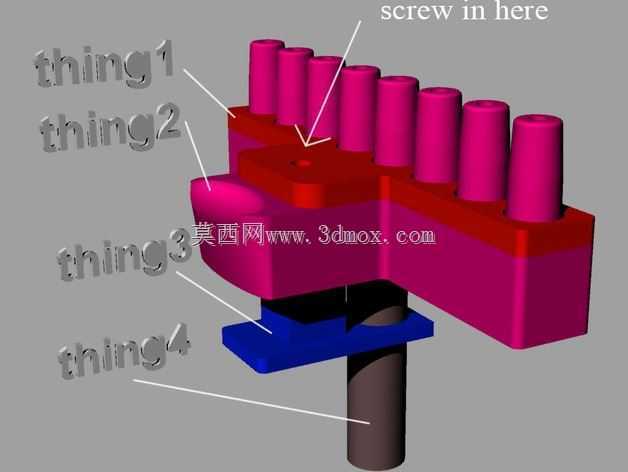

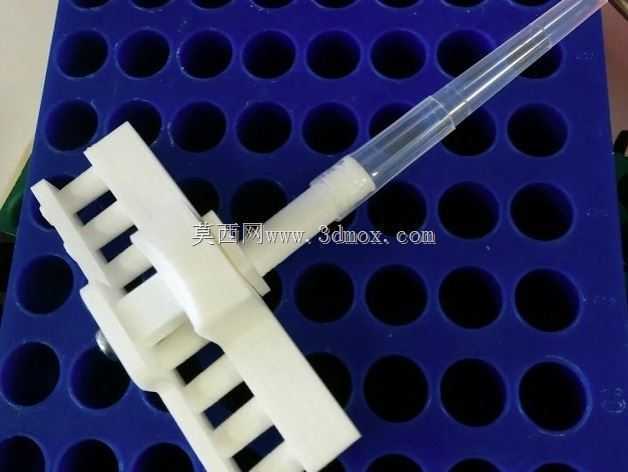

　　大尺寸接口用于主流路的培养基、缓冲液等大流量介质输送，小尺寸接口则用于采样流路、助剂添加、尾气导出等小流量支路，每个接口的端部都设计了标准的卡套连接位，能适配常规的卫生级管路接头，满足生物反应场景下的洁净密封要求。基座中部的异形通腔是内部流道的交汇区，设计时通过流道圆角过渡避免介质流动死角，防止生物反应过程中介质残留、杂菌滋生的问题，同时流道内壁的粗糙度要求控制在Ra0.8以下，降低介质流动阻力，也便于在位清洗流程的冲刷清洁。组件上的半圆弧凸台结构，是用于配套快装卡扣的定位锁紧，当外部管路接头对接后，卡扣可卡入凸台下方的限位槽，实现无工具快速装拆，方便设备维护时的管路更换与组件检修。从安装边界来看，

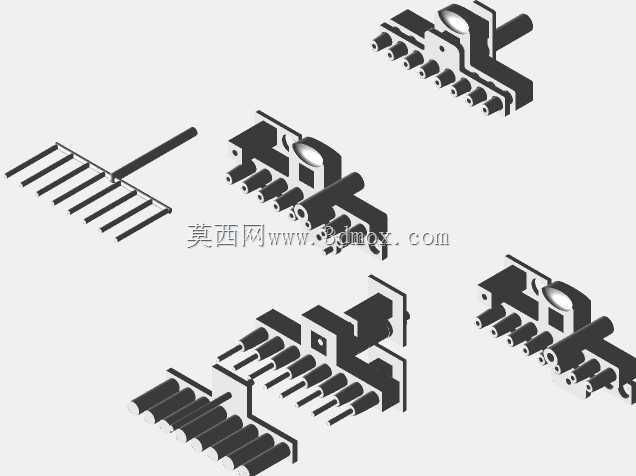

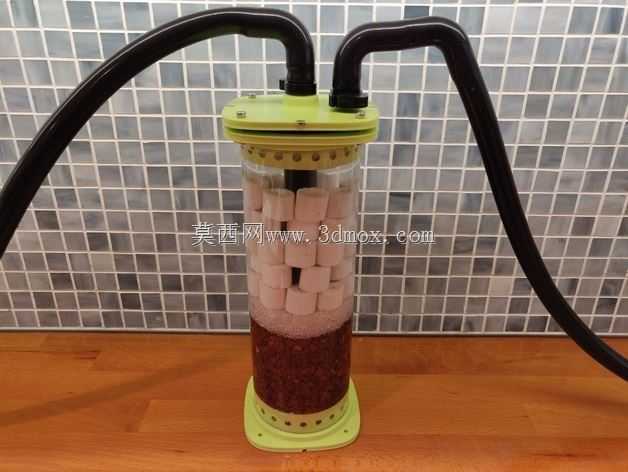

　　组件整体的外轮廓尺寸适配常规小型生物反应器的侧壁安装空间，固定耳板的间距符合通用生物设备的安装孔位标准，不需要对现有设备的安装基面做额外改造即可直接替换原有零散接头组。在实际使用场景中，这类组件可同时接入进料、出料、采样、通气、补料多条流路，替代原本需要六到八个独立接头拼接的管路组，不仅将管路装配的工作量缩减六成以上，还能有效避免多接头拼接带来的流道错位、密封失效风险。设计过程中针对不同通路的耐压需求做了差异化壁厚处理：主流路对应的基座壁厚比支管路壁厚增加2mm，能承受0.3MPa的工作压力，满足生物反应过程中带压输送介质的工况要求；支管路区域在保证结构强度的前提下做了局部减薄，控制组件整体重量，降低安装基面的承重负载。

　　接口的排布顺序按照日常操作的使用频率做了优化：常用的进料、出料接口设置在组件外侧便于操作的位置，采样、补料等使用频率较低的接口设置在靠内侧的位置，避免操作时的管路干涉，也方便操作人员快速识别对应接口，减少接错管路的操作失误。组件边角位置全部做了R3以上的圆角处理，避免安装维护过程中尖锐边角划伤操作人员，也符合卫生级设备的设计规范，不会残留清洁死角。在流道设计上，所有内部通路的转弯处都采用大圆弧过渡，没有直角拐角，能减少介质输送过程中的湍流与压力损失，保证各支路流量的稳定性，尤其是在精准补料的工况下，稳定的流道结构能保证助剂添加量的控制精度，避免流道阻力波动导致的补料误差。基座背面的定位凸台，是用于安装时与设备基面的定位槽配合，安装时凸台卡入基面槽内即可完成预定位，不需要反复调整组件位置就能保证所有接口与设备内部流道的对准，大幅提升装配效率。
