桌面夹持式可折叠便携挂物钩结构设计

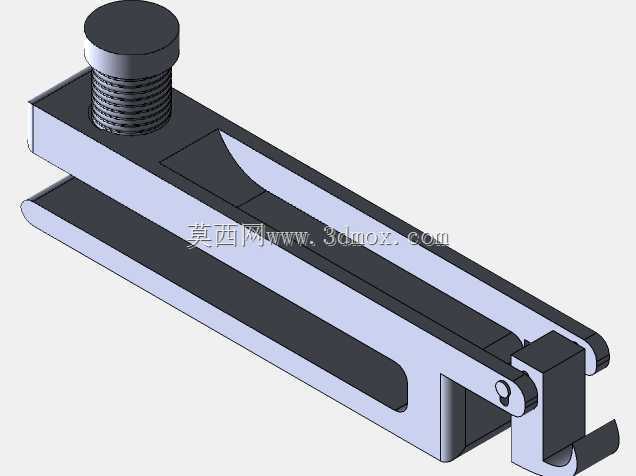

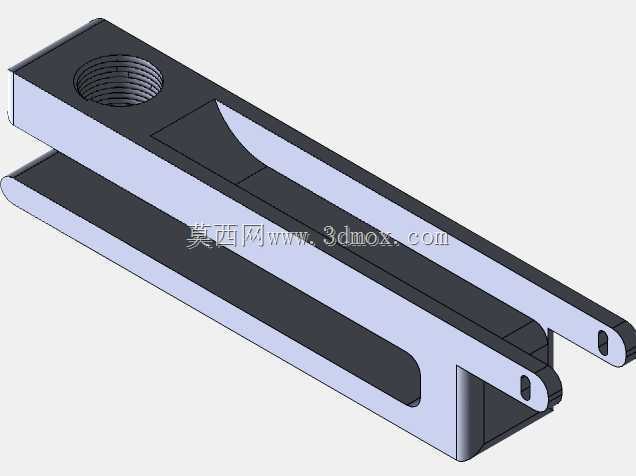

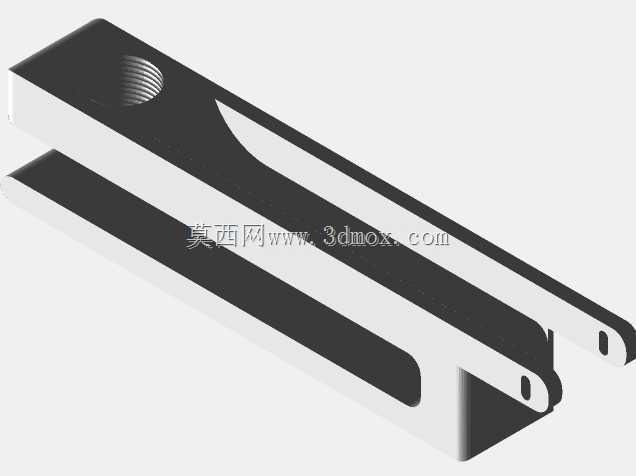

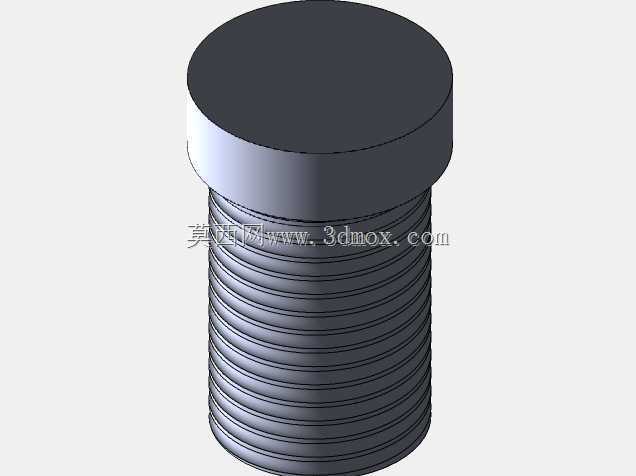

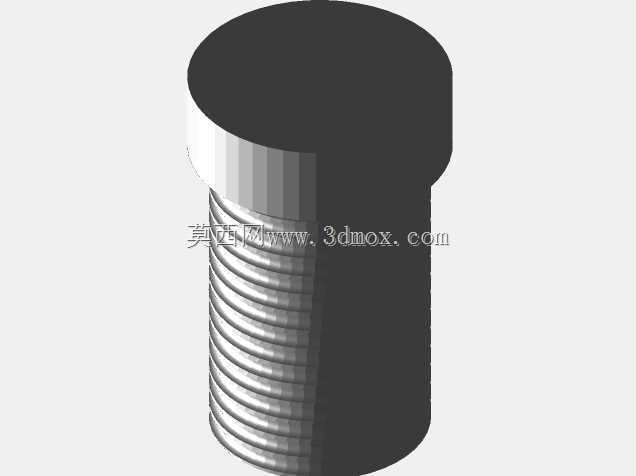

　　日常在咖啡馆、开放式办公区、学校公共自习室这类场景中，桌面周边往往没有预留专门的随身物品悬挂位置，背包、手提袋这类随身重物如果直接放在地面容易脏污，搭在椅背上又容易滑落，甚至会因为重心偏移带倒座椅，这类细碎的使用痛点在公共场景中十分常见，这款可折叠的桌面夹持挂物结构，正是针对这类无固定挂点的临时使用场景设计的。从结构功能来看，整个装置分为夹持固定段与折叠承载段两个核心部分，夹持端采用外螺纹旋钮结构，使用时将装置的固定卡槽卡在常规桌面的边缘位置，通过旋转顶部的旋钮压块，依靠螺纹进给的压力将整个装置牢牢压紧在桌面面板上，螺纹结构具备自锁特性，只要旋钮拧紧到位，即使悬挂较重的物品也不会出现松脱滑落的问题，夹持端的压合面做了平面处理，

　　增大与桌面的接触面积，避免局部压强过大在桌面留下压痕，适配厚度在10mm到45mm之间的常规办公桌、自习桌、咖啡馆餐桌面板，不需要额外的打孔或者粘接固定，不会对桌面造成不可逆的损伤，拆装都十分便捷。承载段采用铰接式折叠结构，闲置状态下可以将挂物臂完全折叠收合到与夹持段平行的状态，整体收合后外形为规整的长条状，厚度仅20mm左右，可以直接放进背包侧袋、公文包甚至衣服口袋中携带，不会占用过多的收纳空间；需要使用时翻开铰接的挂物臂，挂物臂末端做了向上的限位挡边，悬挂的背包提手、购物袋挂绳不会因为轻微晃动从臂端滑脱，铰接位置做了阻尼限位结构，挂物臂翻开到水平承载位置后可以自动锁止，不会因为承重向下弯折，

　　收合时只需要按压铰接位置的解锁卡扣就可以将臂体折回，操作十分顺畅。从设计思路上，这款结构没有采用复杂的弹性卡接或者多连杆机构，全部采用常规的机械结构实现功能，螺纹夹持的固定方式相比弹簧夹结构具备更大的加持力，承重上限更高，满载状态下可以承载10kg以内的随身物品，足够应对日常通勤背包、电脑包、手提购物袋的悬挂需求；整体结构没有易损的弹性零件，所有铰接位置采用金属销轴连接，长期反复折叠使用也不会出现结构松垮或者失效的问题，外露的结构边缘全部做了倒圆角处理，没有尖锐的毛刺棱角，日常使用中不会刮伤衣物或者划到手。在安装边界上，整个装置的夹持段宽度控制在30mm以内，卡在桌面边缘时不会占用过多的桌面使用空间，不会干扰桌面摆放键盘、笔记本、

　　水杯这类常用物品，挂物臂展开后的总长度为120mm，悬挂物品时袋体与桌腿之间预留了足够的间隙，不会出现袋体贴在桌腿上被蹭脏的问题；折叠状态下整体长度仅150mm，收纳尺寸和普通的大号美工刀接近，日常携带没有负担。结构的受力路径设计十分清晰，悬挂物品产生的竖直向下的拉力，通过挂物臂传递到铰接位置，再传导到夹持段的卡槽结构上，最终由桌面边缘与旋钮压块的夹持力平衡整个负载，整个受力路径没有多余的传力零件，结构刚性充足，在额定承重范围内不会出现明显的结构形变，铰接位置的锁止结构可以抵消承重产生的翻转力矩，保证挂物臂始终保持水平承载状态，不会因为长期承重出现臂体下垂的问题。针对不同的使用场景，这款挂具除了在公共场景临时悬挂随身物品外，也可以在家庭书桌边临时悬挂耳机线、收纳袋这类小物件，或者在临时工作台边悬挂工具袋、小型工具挂包，拓展使用场景十分灵活，不需要复杂的安装调试，拿到手就可以直接使用，结构简单可靠，维护成本极低，没有需要定期更换的易耗零件，长期使用的稳定性十分出色。
