桌面直流驱动自动冲床结构设计

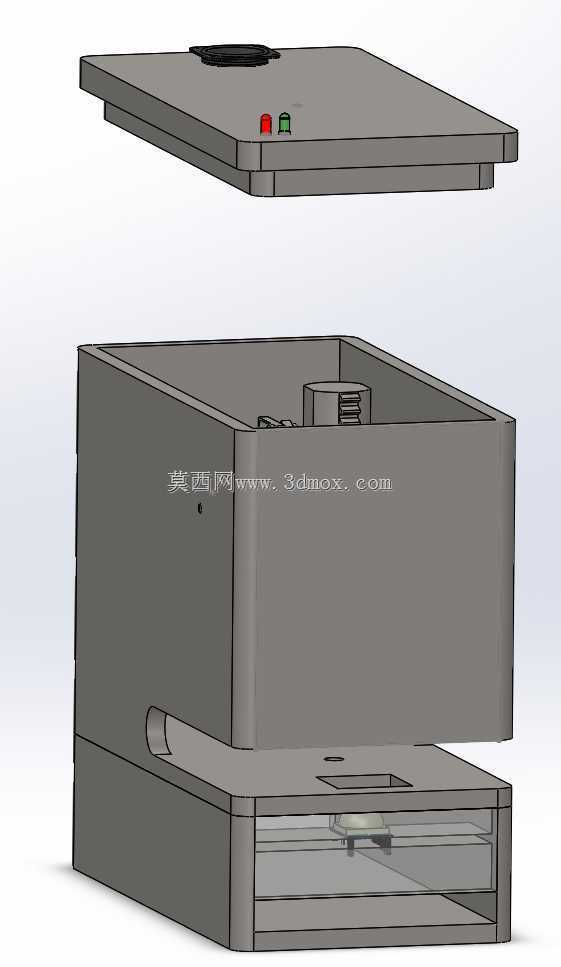

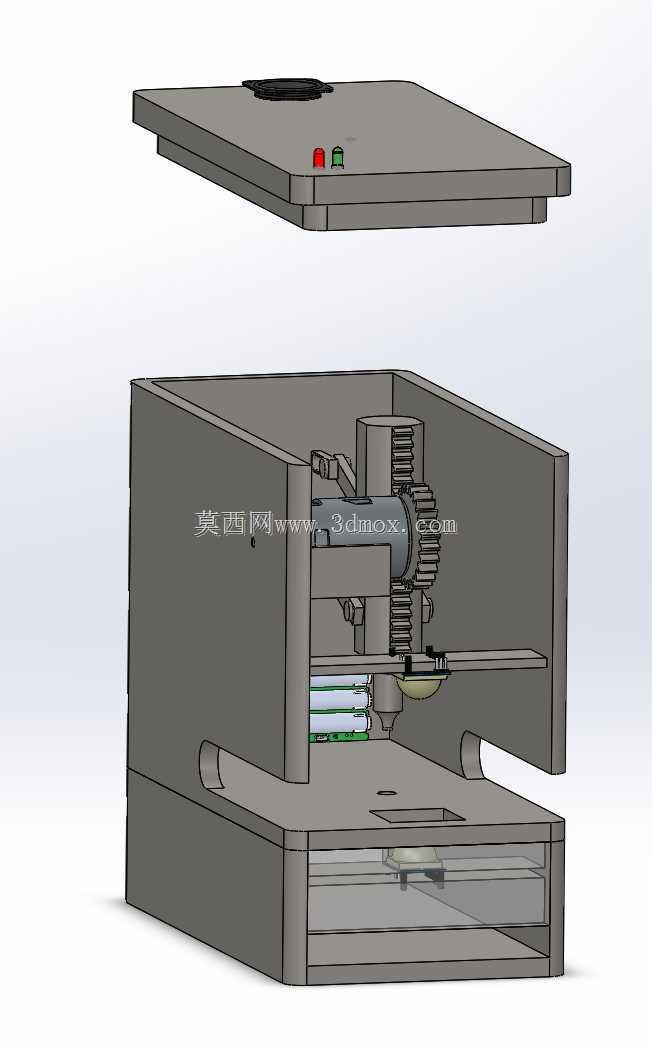

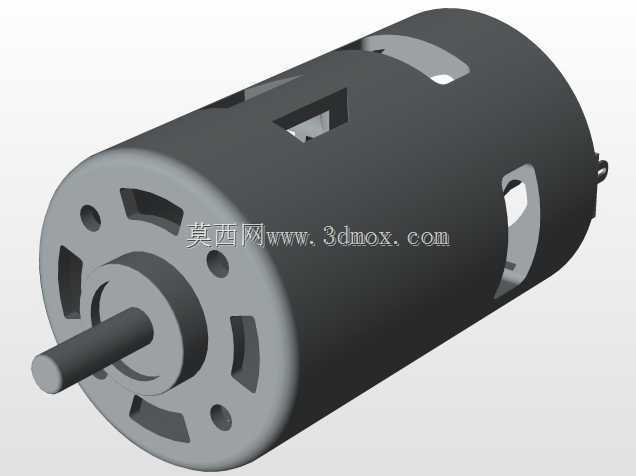

　　这款桌面型自动冲床的设计初衷，是填补办公场景、小型研发工位下轻薄工件小批量冲压加工的设备空白，区别于车间内吨位较大的工业冲床，它的整体结构做了紧凑化处理，所有传动、驱动、执行部件都集成在一体化箱式壳体内，不需要额外搭建安装机架，放置在常规办公桌面即可完成部署，不会占用过多工位空间。从实际应用场景来看，它主要面向实验室打样、文创产品小批量制作、电子元器件引脚冲切、薄铜片/绝缘片小型冲压成型这类加工需求，加工载荷控制在小吨位区间，适配厚度1mm以内的非金属薄片、0.5mm以内的软金属板材冲压作业，不需要配套工业级的地基固定、降噪防护设施，运行时的振动和噪音都控制在办公环境可接受的范围内。设备的驱动单元采用直流电机作为动力源，

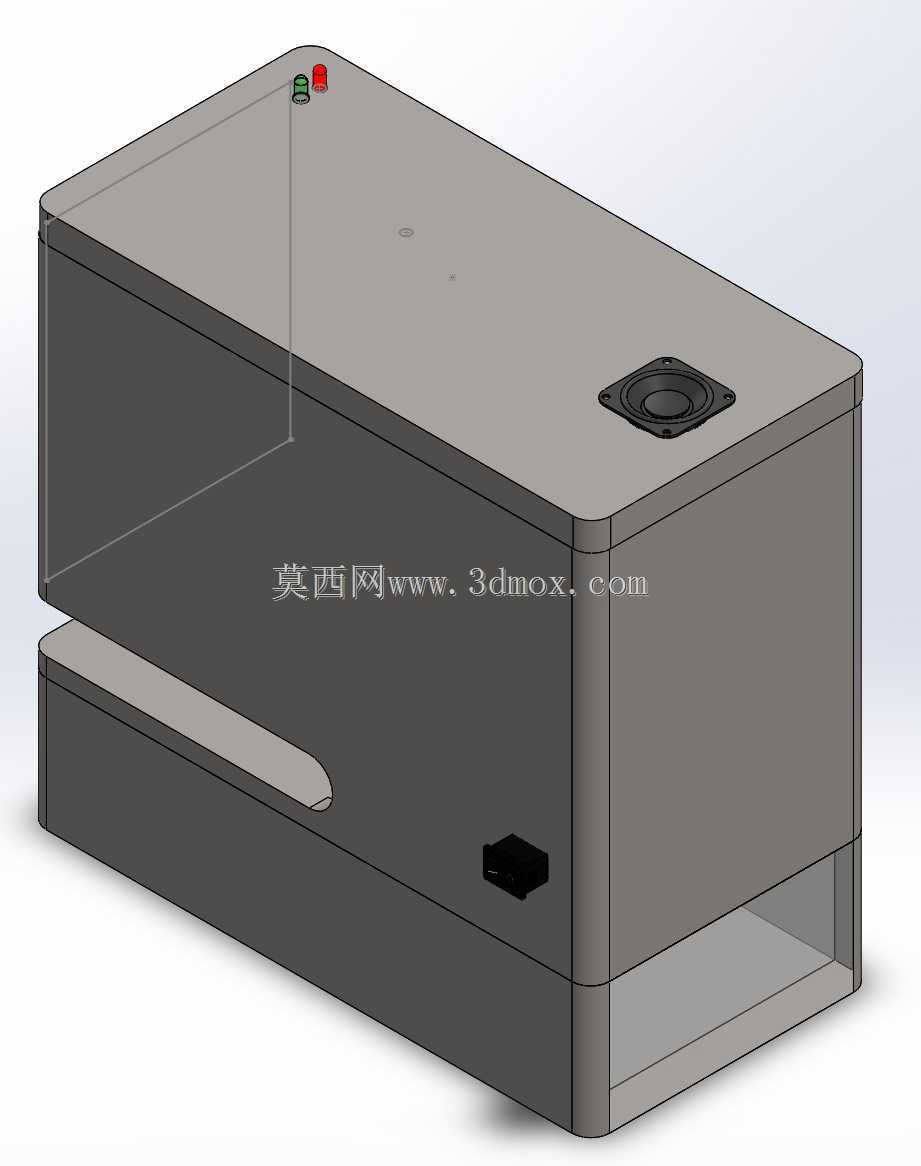

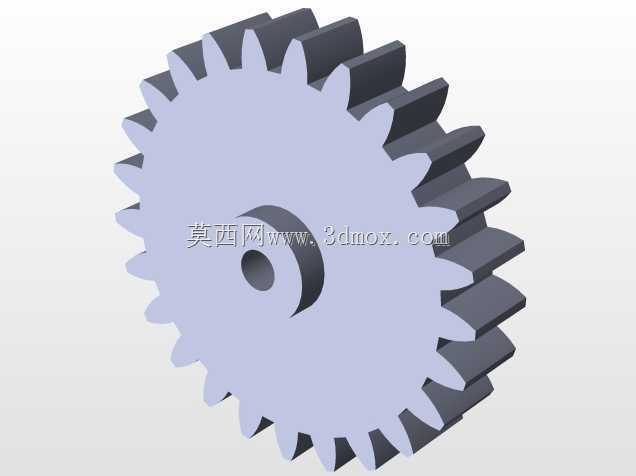

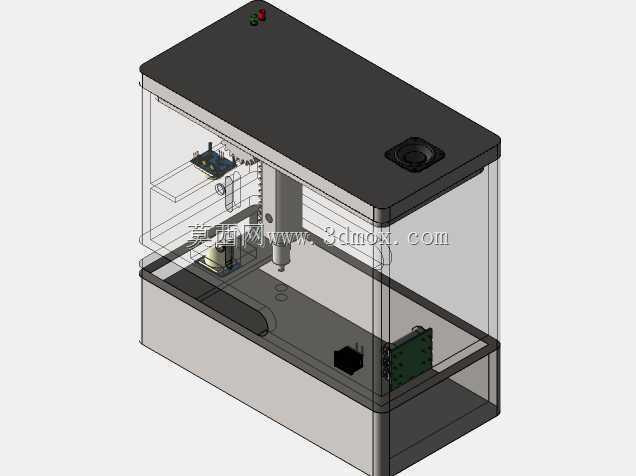

　　相比传统交流电机驱动的冲床，直流电机的转速调控更灵活，可通过调整供电参数匹配不同冲压行程的节拍需求，从单次点动冲压到连续低频次冲压都能实现稳定输出，传动结构做了封闭化处理，所有齿轮、曲柄传动部件都内置在壳体内部，既避免了加工过程中碎屑、灰尘进入传动间隙造成磨损，也能防止操作人员误触运动部件带来的安全风险。壳体顶部设置了状态指示灯，可直观反馈设备的运行、待机、故障状态，侧面预留的接口用于连接供电线路与控制信号线路，正面的出料槽做了倾斜导向设计，冲压完成的工件可顺着槽体滑落到设备外部的接料区域，不需要操作人员手动伸入冲压区域取件，进一步降低操作风险。从设计思路上看，这款冲床没有追求过高的冲压吨位与加工效率，而是优先平衡了设备体积、

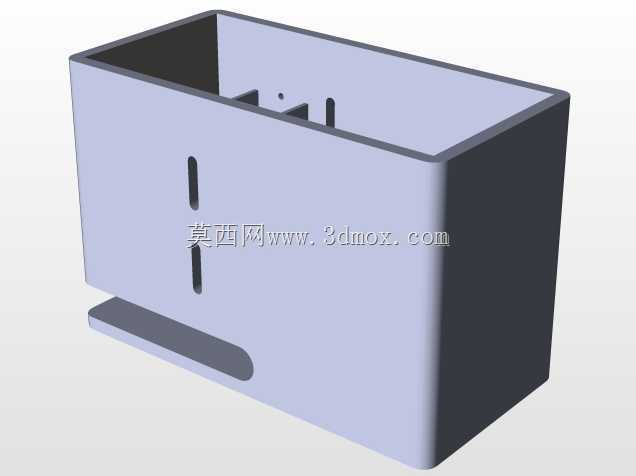

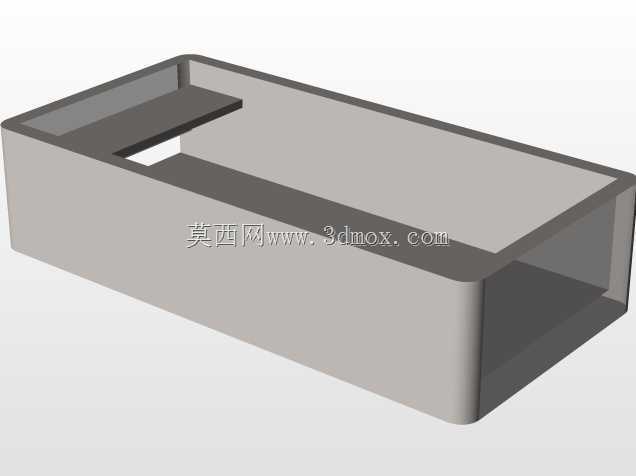

　　操作安全性、场景适配性三者的关系：外壳采用钣金折弯拼接的结构形式，在保证结构刚度的前提下尽可能压缩整体尺寸，安装边界控制在常规桌面设备的尺寸区间内，不需要对现有办公工位做改造即可放置；冲压执行端的行程做了限位设计，可根据待加工工件的厚度调整冲压下行的极限位置，避免行程过大造成模具损坏或者工件过冲。设备的控制模块集成在壳体内部的预留安装位，和驱动单元、冲压执行单元做了物理分隔，减少冲压过程中的振动对控制元件的影响，顶部的散热开孔对应内部发热部件的位置，可保证长时间连续运行时内部热量及时散出，不会出现过热停机的问题。在实际选型适配时，需要注意这款冲床的加工载荷上限，不可超出额定厚度范围加工硬质金属工件，

　　它的冲压工位开口尺寸适配小型定制模具，可根据不同的冲压需求快速更换对应模具，完成冲孔、压痕、裁切、小型成型等不同的加工工序，相比手动冲压工具，它的冲压压力一致性更好，加工出来的工件尺寸偏差更小，批量加工时的成品一致性远高于手动作业。设备底部预留了固定孔位，如果需要长期固定在工位上，可通过螺丝将设备底座与桌面连接，进一步提升冲压作业时的稳定性，减少整机振动带来的加工精度偏差。
