电力设备用多支架导向滑轮结构设计

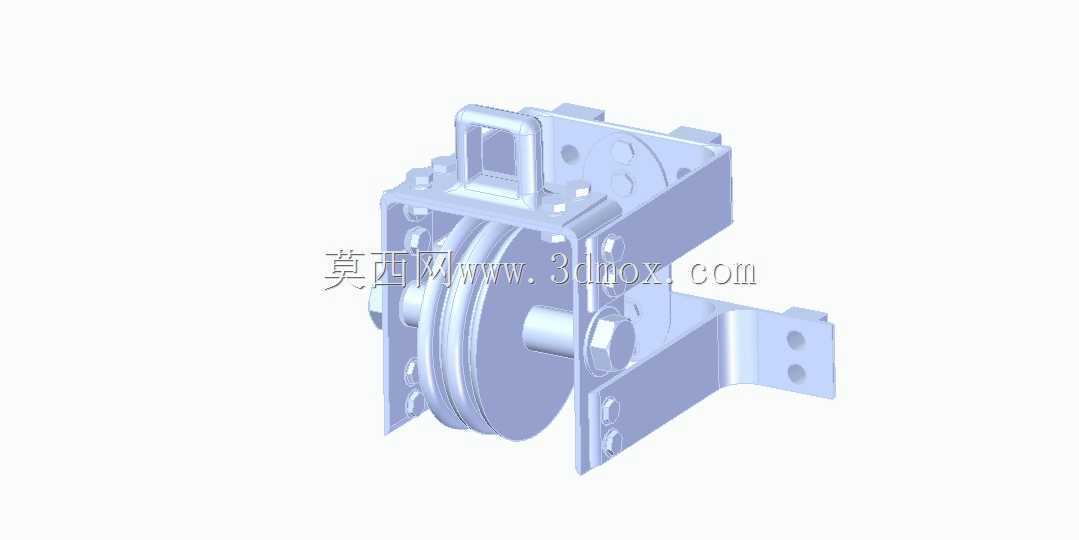

　　在电力输变配系统的户外架设、设备内部走线以及变压器配套组件的安装运维场景中，导向类滑轮的结构可靠性直接影响线缆张紧调节的顺畅度与长期运行的稳定性，这款多支架结构的滑轮，正是针对电力场景下多方向受力、复杂安装边界的需求做的定向结构优化。不同于常规单悬臂支撑的滑轮结构，这款产品采用双侧折弯支架加顶部挂载吊耳的组合式支撑结构，从受力路径上做了针对性分散：常规单支架滑轮在承受斜向线缆拉力时，支撑轴会承受额外的倾覆弯矩，长期运行容易出现轴套偏磨、支架变形的问题，而双侧对称的支架板从滑轮两侧夹持支撑轮轴，轮轴两端都有定位约束，不管是垂直方向的线缆张紧力，还是侧向的风载拉扯、走线偏移带来的斜向力，都能通过两侧支架均匀传递到顶部的挂载结构上，

　　大幅降低单侧边的应力集中。从实际安装适配的角度看，这款滑轮的安装边界做了多场景兼容设计：顶部的吊耳采用带通孔的折弯成型结构，既可以通过螺栓挂载在变压器的预装支架上，也能适配横担、走线架的挂点安装；侧方延伸出的带安装孔的固定支耳，还能实现侧面贴装固定，不需要额外做转接件就能适配垂直、水平甚至倾斜的安装基面，在变压器的调压机构走线、户外引下线的导向、设备内部排线的张紧场景里，都能直接匹配安装位，减少现场改制的工作量。滑轮的轮体部分采用了带双限位凸缘的槽型结构，轮槽的弧度匹配常规电力线缆、钢绞线的外径范围，凸缘的高度足够防止线缆在受侧向力时从轮槽中脱出，轮体和中心轴之间预留了润滑脂存储腔，配合两侧的密封挡圈，能在户外多尘、

　　多雨的环境下长期保持转动顺畅，减少运维注脂的频次。设计过程中针对支架的折弯受力做了反复校核：所有支架的折弯圆角都避开了应力集中的直角结构，安装孔的位置都做了边距余量核算，保证螺栓安装时不会出现支架边缘的撕裂问题；轮轴的直径匹配双侧支架的支撑跨距，在额定载荷下的挠度控制在允许范围内，避免轮体转动时出现卡滞。从结构细节上看，各个支架之间的连接都采用了防松的连接结构，螺栓配合防松垫圈锁紧，在变压器运行带来的持续微振、户外风致振动的工况下，不会出现连接松动的问题；所有外露的金属边缘都做了倒钝处理，避免安装过程中划伤线缆外层绝缘，也能防止运维人员操作时被锐边割伤。不同于起重场景用的大载荷滑轮，

　　这款多支架滑轮的载荷设定完全匹配电力场景下的线缆张紧力需求，在保证结构强度的前提下控制了整体重量，不会给挂载点带来额外的过重负载；整体结构的装配逻辑也做了优化，所有零件都采用可拆分的连接方式，后期如果轮体磨损需要更换，不需要切割焊接，只需要拆开轴端的定位件就能快速替换轮体，大幅降低现场运维的难度。在实际的走线应用中，这款滑轮可以根据走线方向调整安装角度，侧方的支耳和顶部吊耳的组合固定方式，能让滑轮的轮槽方向精准对准线缆的走向，避免线缆和轮槽边缘出现偏磨，延长线缆和滑轮本身的使用寿命；对于变压器内部的调压传动场景，这种稳定的支撑结构也能保证传动钢索的走向精准，不会因为支架变形出现传动卡滞、调压不到位的问题。整个结构没有多余的冗余设计，每一处支架的折弯角度、每一个安装孔的位置，都是围绕电力场景下的实际安装需求、受力特点做的匹配，不管是新设备的预装配套，还是旧站点的运维改造，都能快速适配安装，不需要复杂的现场调整。
