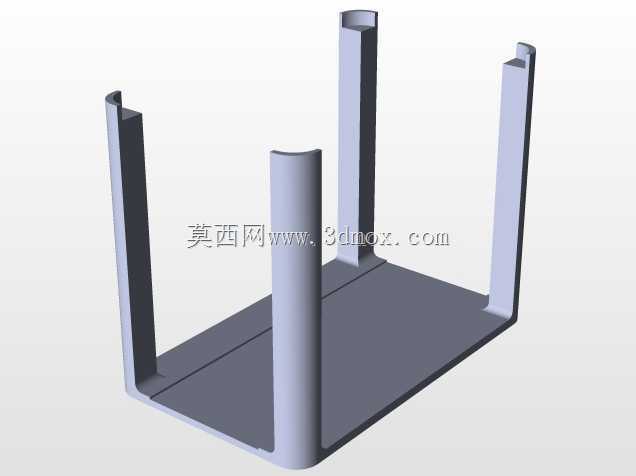

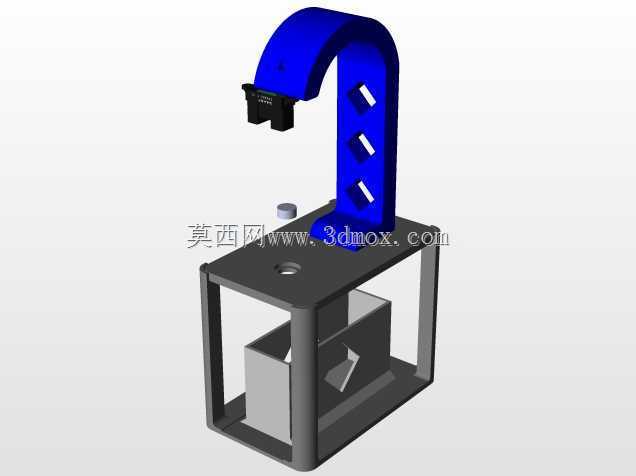

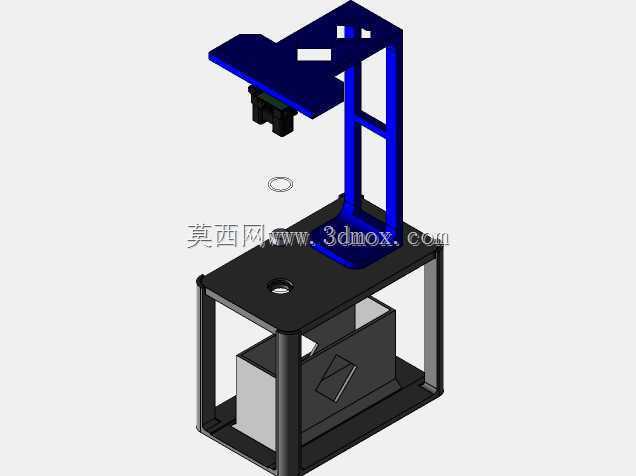

这套磁悬浮发电装置的结构设计,核心围绕非接触式磁悬浮支承与电磁能量转换的耦合需求展开,在小功率分布式发电、低阻尼振动能量回收场景中具备独特的应用优势,相比传统接触式轴承支承的发电结构,其不存在机械摩擦损耗,长期运行无需润滑维护,尤其适配对振动干扰、磨损碎屑有严格限制的精密检测配套供电、封闭环境长效微功率供电等场景。从整体结构布局来看,装置采用上下分层的框架式支承设计,上部蓝色支架为悬浮端执行机构安装位,下部黑色框架为定子线圈、控制电路与能量调理模块的容纳腔体,中间预留的悬浮气隙区间为悬浮转子的活动空间,整体安装边界控制在紧凑型桌面设备范畴,底座预留的安装孔位可适配M4规格的标准紧固件,可直接固定在厚度5mm以上的金属安装平板上,

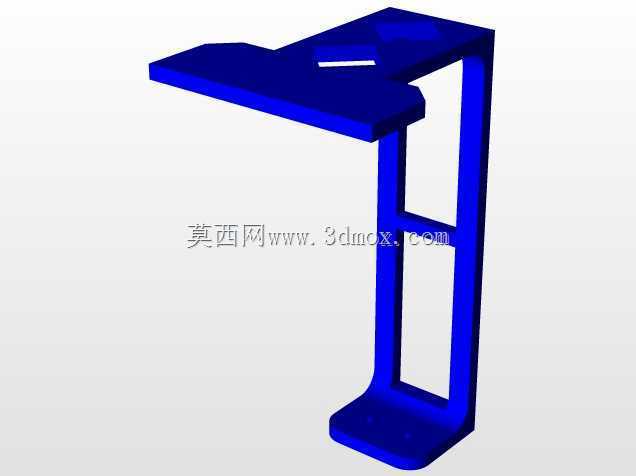

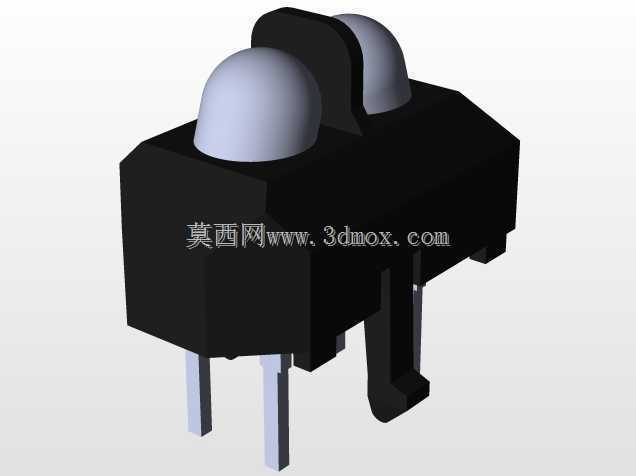

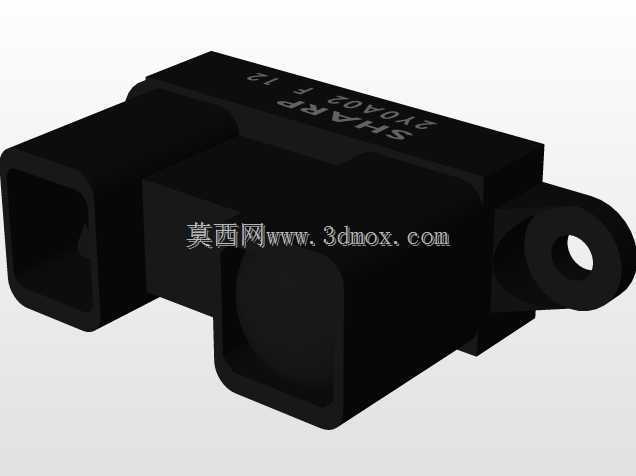

安装时需保证底座平面水平度误差不超过0.2mm/m,避免初始重力偏载影响悬浮控制的初始稳定性。上部支架采用悬臂式结构设计,支架的竖向支撑臂做了等强度的截面优化,在保证结构刚度的前提下尽可能降低支架自身重量,悬臂末端安装的电磁执行器与下部底座上的位移传感器呈同轴布置,传感器可实时采集悬浮转子的轴向位移偏差,将偏差信号传输至PID控制模块,通过比例、积分、微分三个环节的参数整定,动态调整上部电磁执行器的输出电流,从而实时修正悬浮转子的受力状态,让转子始终保持在设定的气隙位置稳定悬浮,不会出现吸合或者坠落的情况。悬浮转子采用轻质导磁材料加工,环形结构设计可降低自身转动惯量,当外部存在振动、气流或者初始旋转驱动力时,

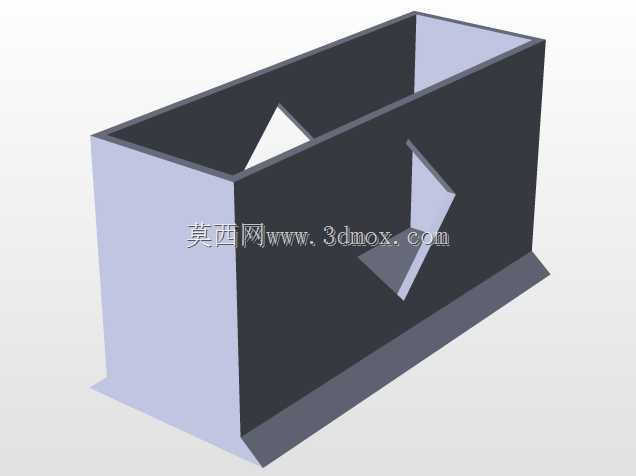

转子可在无机械接触的状态下持续旋转,切割下部定子组件的磁感线产生感应电动势,经过底座腔体内的整流稳压模块处理后,即可输出稳定的低压直流电,为外接低功耗传感器、微型控制模块供电。在结构设计的细节处理上,上部支架与下部底座的连接位置做了定位止口设计,装配时可快速保证上下执行器与定子组件的同轴度,降低装配调试的难度;底座腔体采用半开放式结构,侧面预留的开口方便控制电路板的安装与后期参数调试,同时兼顾了电路模块的散热需求;悬浮气隙的设计值控制在3-5mm区间,既避免气隙过小导致的电磁吸力冗余浪费,也防止气隙过大造成的控制刚度不足、抗干扰能力下降的问题。从实际应用的适配性来看,这套结构可直接嵌入到低功耗物联网节点的自供电模块中,
也可作为教学演示设备展示磁悬浮控制、电磁感应发电的基础原理,结构上预留的扩展安装位可根据实际需求加装转速检测模块、无线传输模块,拓展装置的功能边界。设计过程中重点考量了PID控制参数与结构刚度的匹配性,支架的固有频率经过仿真校核,避开了悬浮控制的响应频率区间,避免出现结构共振导致的悬浮失稳;所有结构件的棱角位置都做了倒角处理,既避免装配过程中划伤操作人员,也减少了尖锐结构带来的应力集中问题,提升长期运行的结构可靠性。
