电力设备配套单轴位移综合测量装置结构

　　在电力输变配系统的现场运维、出厂试验环节，这类单方向位移测量单元常被集成在变压器绕组形变检测、有载分接开关动作特性测试的配套工装内，也可作为独立传感模块嵌入高压柜内的触头位置监测回路，替代传统接触式位移计的外露安装形式，减少现场布线与防护成本。整套结构的核心功能是实现测量底盘沿单一轴向的精准位移传导，将被测部件的微小位移量通过滚轮接触结构传递至后端传感元件，避免刚性硬连接带来的安装同轴度误差，也能抵消被测件表面小幅跳动带来的测量偏差。

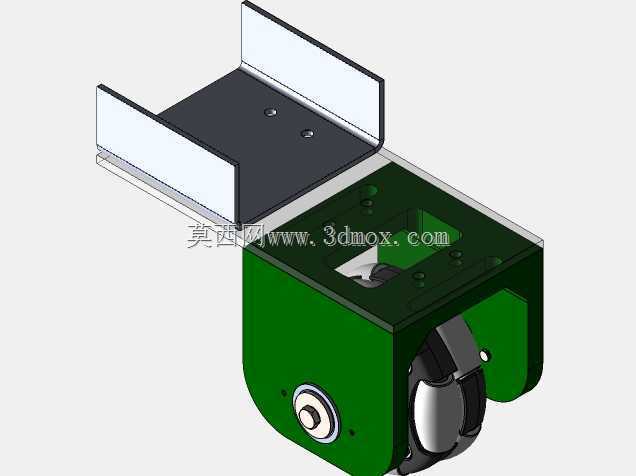

　　从结构设计逻辑来看，整套装置采用分体式承载思路，下部绿色钣金外壳作为核心承力基体，所有运动部件、传感元件都集成在这个封闭腔体内，外壳统一采用2mm厚度冷轧钢板折弯成型，折弯边预留安装过孔，既保证腔体的结构刚性，也能为内部元件提供基础的防尘防护，避免现场运维时的金属碎屑、灰尘侵入运动副造成卡滞。上部的安装支架采用双侧折弯立边结构，平板部分预留两个固定安装孔，可直接通过螺栓固定在测试工装的安装基准面或者电力设备的预留安装位上，立边高度根据现场安装空间做了适配，不会与周边的高压接线端子、绝缘件产生干涉。

　　运动传导部分采用滚轮接触式设计，滚轮突出于外壳下部的开口位置，安装时直接与被测位移的部件表面贴合，当被测部件沿测量方向产生位移时，滚轮随接触面滚动带动内部六角轴转动，六角轴两端统一加工6mm标准螺纹，可直接适配市面上主流的旋转编码器、角位移传感器的安装接口，无需额外做轴径转换套，减少装配环节的公差累积。值得注意的是上部的顶板采用多碳纤维材质制作，本身具备一定的柔韧变形量，当安装面存在小幅平面度误差或者设备运行产生小幅振动时，柔性顶板可以通过自身微变形抵消附加应力，避免应力传递到下部测量结构造成测量值漂移，也能防止硬连接状态下的安装应力损坏内部传感元件。

　　所有结构件在建模时都预留了20%的填充冗余量，这个设计主要是考虑后期3D打印打样、小批量试制时的工艺适配性，不管是采用光敏树脂打印做功能验证，还是采用钣金切削加工做正式件，都有足够的余量调整壁厚、加工公差，不会因为初始建模的壁厚过薄导致加工变形，也不会因为冗余量不足无法适配不同加工工艺的公差要求。从安装边界来看，整套装置的横向安装尺寸控制在常规电力监测模块的通用尺寸范围内，下部腔体的宽度不超过100mm，上部安装支架的孔距适配行业通用的50mm安装孔位标准，不需要对现有测试工装、设备柜体做额外的开孔改造就能直接替换原有测量模块。滚轮的突出量经过反复校核，既保证足够的接触预压量，不会因为设备振动导致滚轮脱离被测面，也不会因为突出量过大造成滚轮承受过大径向力，加速轴承磨损。外壳上预留的方形开口是用于观察内部运动部件状态、穿设传感线缆的工艺口，装配完成后可通过配套盖板封闭，线缆从开口侧的防水接头引出，满足户外电力设备的IP防护要求。

　　在实际选型应用时，需要注意该单元仅支持单一方向的位移测量，如果需要多轴位移检测，可将多个单元沿不同轴向正交布置，利用各自的单轴测量数据合成多维位移结果。整套结构的运动副没有采用复杂的导轨滑块结构，而是通过滚轮直接接触传导，大幅减少了易损件数量，在电力设备长期运行的少维护场景下，相比传统滑动式位移测量结构，使用寿命更长，抗粉尘、抗油污能力更强，不需要定期加注润滑脂就能稳定工作。
