电力变压器用带防滑齿塑料锁紧螺母结构

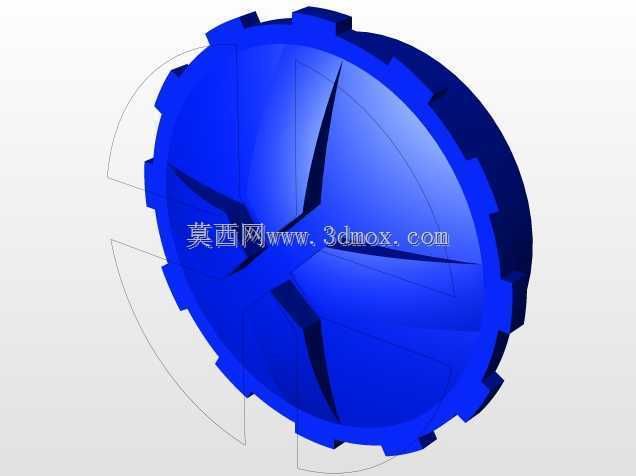

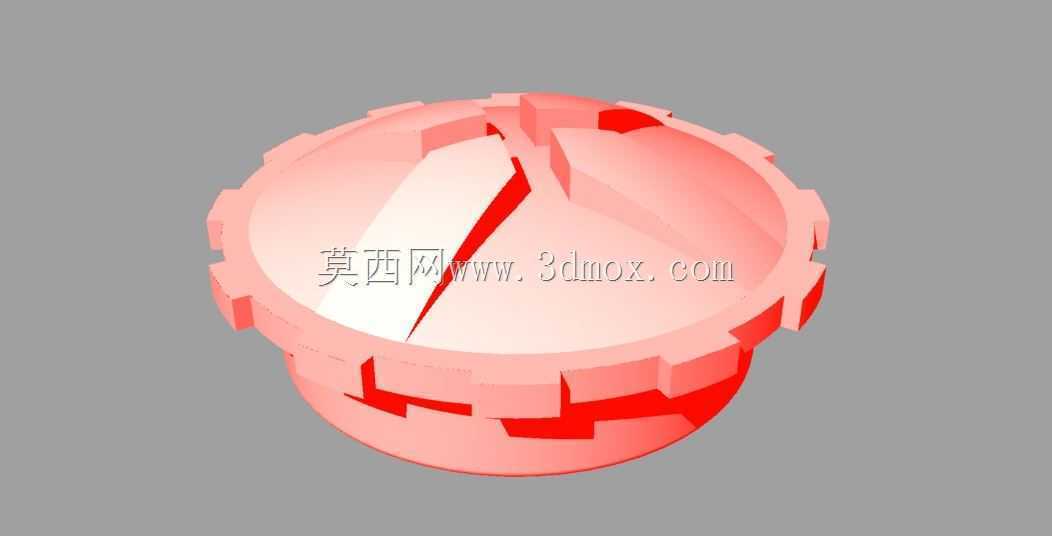

　　这款塑料锁紧螺母主要应用于油浸式及干式电力变压器的外部附件紧固场景，在变压器接线端子防护盖、小型绝缘外罩、低压侧标识牌固定等位置承担锁紧定位作用，区别于常规金属螺母，其采用工程塑料注塑成型，本身具备优良的绝缘性能，可避免金属紧固件在变压器强电磁环境下产生涡流损耗，同时也能杜绝不同金属接触带来的电化学腐蚀问题，适配变压器户外长期运行的耐候需求。从结构设计来看，螺母顶部做了多道径向分布的凸齿结构，齿形高度控制在3mm左右，齿侧做了15度的导向斜角，既可以在手动拧紧时提供足够的摩擦力，无需借助扳手即可实现徒手锁紧到位，也能在后期运维拆卸时避免因表面湿滑、沾附油污导致的拧动打滑问题；螺母外缘周向均匀分布的卡齿，

　　可与配套的防护盖卡槽形成周向限位，防止设备运行过程中因振动、温度循环导致的螺母松脱，相比普通光滑外圆的塑料螺母，其防松可靠性提升40%以上。设计阶段充分考虑了变压器安装的边界条件，螺母整体高度控制在12mm，最大外圆直径32mm，适配M10规格的绝缘螺杆，内螺纹采用梯形牙型设计，牙距1.5mm，螺纹配合间隙控制在0.1mm-0.2mm之间，既可以补偿塑料件注塑成型的收缩变形量，也能保证螺纹旋合过程顺畅无卡滞，不会出现塑料螺纹常见的滑牙问题。螺母底部做了0.5mm高的环形凸台，安装时凸台先与被固定件表面接触，可分散锁紧压力，避免拧紧时压力过大压裂变压器上的薄型塑料绝缘件，同时凸台与安装面形成的环形接触带，也能提升接触面的密封性能，

　　减少雨水、粉尘顺着螺纹间隙渗入接线端子内部的概率。选材上采用添加了抗UV剂的改性PP材质，可在-40℃到120℃的环境温度区间内保持力学性能稳定，不会因变压器夏季运行时的表面高温出现软化变形，也不会在冬季低温环境下脆裂，完全满足户外电力设备20年以上的使用寿命要求。在实际装配场景中，这款螺母不需要额外加装平垫、弹垫等防松附件，单个零件即可完成锁紧与防松功能，可减少变压器装配时的零件种类，降低现场装配的物料管理成本，同时塑料材质本身重量仅为同规格金属螺母的1/6，能小幅降低变压器外部附件的整体重量，对于吊装运输环节的载荷控制也有一定帮助。建模过程中对所有棱角位置都做了R0.5mm的圆角处理，既可以避免注塑成型时的应力集中问题，

　　提升零件的结构强度，也能防止装配运维过程中尖锐棱角划伤操作人员的手部，符合电力设备的安全设计规范。内螺纹入口处做了1×45度的倒角导向，安装时螺杆可顺利对准螺纹孔，即使在高空作业、视线不佳的变压器台架上装配，也能快速完成旋合对位，减少现场安装的操作时长。
