单眼卡通形象纪念摆件结构设计

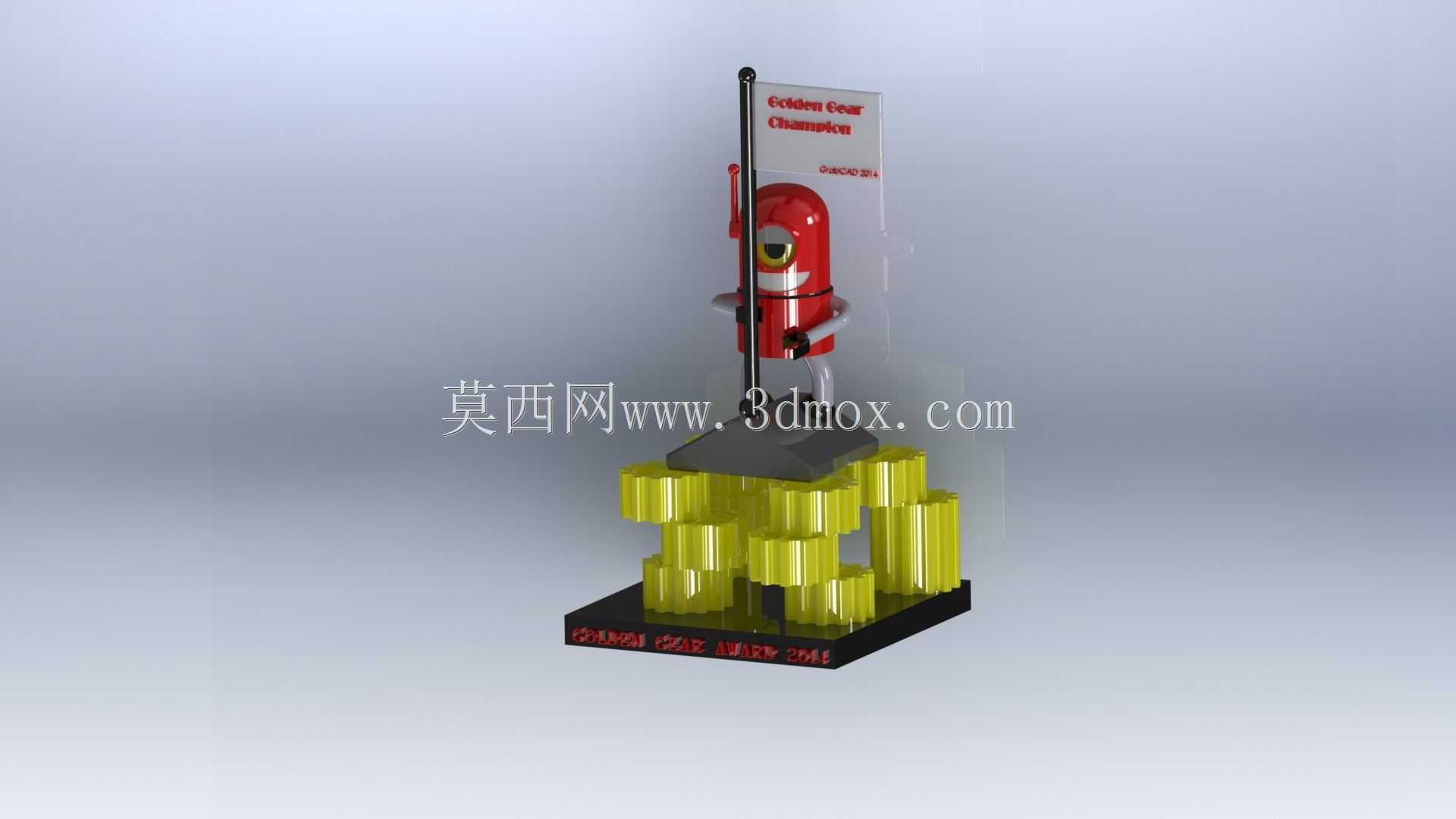

　　这款创意纪念摆件的设计初衷，是面向工业设计从业者、工程技术人员的桌面陈列场景，可放置于工位操作台、设计部门展示架、行业交流活动纪念展台等位置，作为职业身份认同的具象化陈设，也可作为工程类主题活动的定制纪念载体，区别于常规的通用文创产品，其结构设计完全遵循机械加工与3D打印的工艺可行性逻辑，没有脱离制造实际的夸张造型。

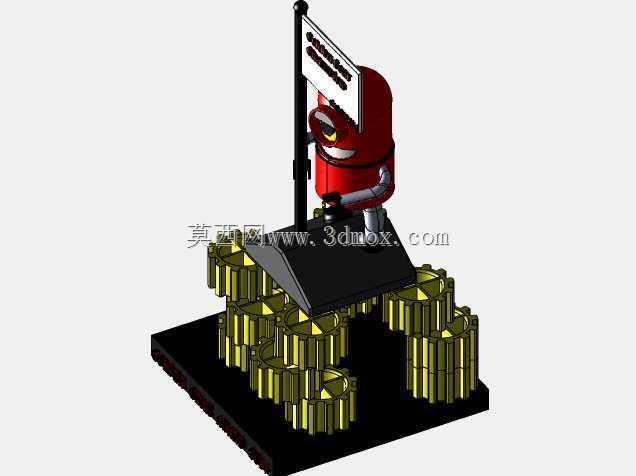

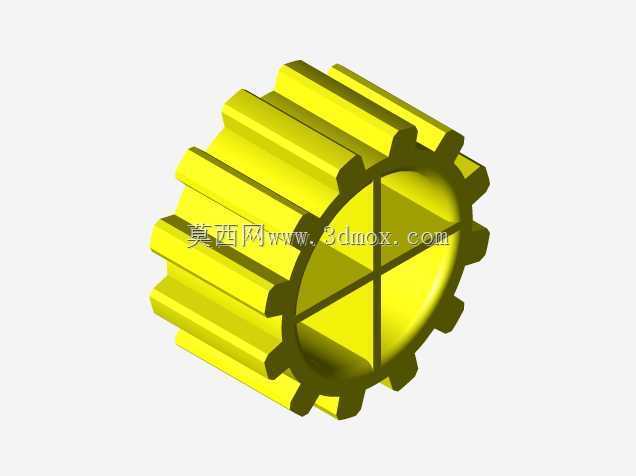

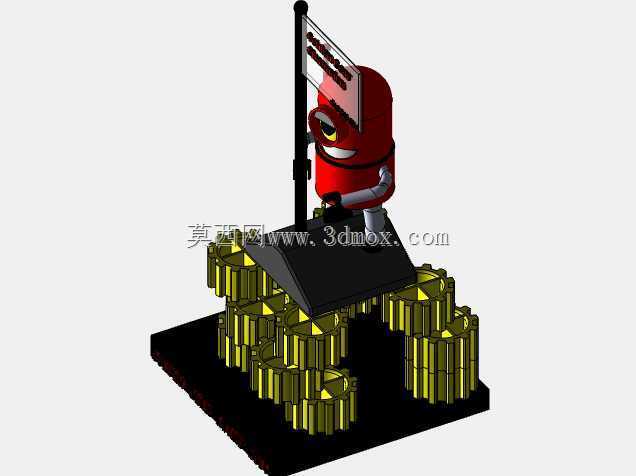

　　从结构分层来看，整个摆件分为三个核心装配单元，最下方是黑色方形基座，基座边缘做了1mm的圆角过渡处理，避免锐边划伤，基座上表面预留了定位凹槽，用于卡合中间的黄色支撑结构，凹槽深度设计为2mm，既保证装配后的定位精度，不会出现横向窜动，又不会因为槽深过大增加不必要的打印支撑材料。中间的黄色支撑结构采用了错落堆叠的块状造型，每一个块状单元的壁厚均设置为1.8mm，满足FDM打印工艺的最小壁厚要求，同时块体之间的连接位置做了0.5mm的圆角过渡，减少打印过程中的应力集中，避免层间开裂，支撑结构的顶部预留了直径8mm的定位孔，用于固定上方的形象主体底座，配合间隙设置为0.2mm，既可以实现免胶压合装配，又不会出现装配后松动歪斜的问题。

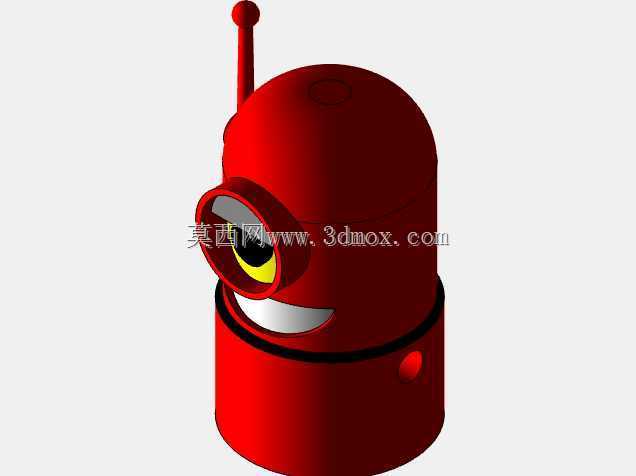

　　上方的单眼卡通形象主体采用立式柱体结构，主体外壳壁厚1.5mm，眼部位置做了内嵌式结构设计，预留了1mm深度的圆形凹槽，可粘贴不同颜色的亚克力片模拟眼部效果，形象背部设计了直径3mm的竖向通孔，用于穿设配套的金属天线杆，天线杆长度超出形象主体顶部40mm，杆体底部做了滚花处理，压入通孔后可实现足够的抱紧力，不会出现脱落问题。形象主体的手臂结构采用分体式设计，手臂与主体的连接位置设计了直径2mm的转轴，转轴与主体上的轴孔采用间隙配合，可实现小角度的转动调整，满足不同陈列角度的展示需求，手臂的端面做了圆弧过渡，没有尖锐棱角。

　　整个摆件的总高度控制在150mm左右，基座的长宽尺寸为80mm*60mm，放置在桌面时的重心落在基座中心范围内，静态放置时的倾斜角度超过15度才会出现倾覆风险，满足日常桌面陈列的稳定性要求。所有外露的结构棱边均做了R0.3-R1mm不等的圆角处理，既符合3D打印的工艺要求，减少支撑去除后的打磨工作量，也能提升手持触摸时的手感，避免划手。设计过程中针对不同的成型工艺做了适配调整，如果采用光固化3D打印，可将壁厚适当下调至1.2mm，提升细节表现力；如果采用注塑工艺批量生产，可将所有结构的拔模斜度设置为1.5度，分模线设置在基座底部与支撑结构的结合位置，保证外观面没有明显的分模痕迹。

　　从实际使用场景来看，这款摆件除了桌面陈列之外，也可通过在基座背部预留挂孔的方式，实现壁挂展示，挂孔设计为葫芦形，上方小孔直径5mm，下方大孔直径8mm，可适配常规的自攻螺丝挂装，挂装后的承重能力经过结构校核，整体重量约120g，挂装后不会出现脱落风险。结构设计时没有采用易损的细小突出结构，所有突出部分的长度与直径比控制在5:1以内，避免日常挪动、清洁过程中出现断裂损坏的问题，各个装配单元的结合力经过校核，正常拿取挪动时不会出现散架的情况，同时也可实现手动拆解，方便更换不同配色的部件，满足个性化定制的需求。
