医学分析实验室多通路流体转接配件结构

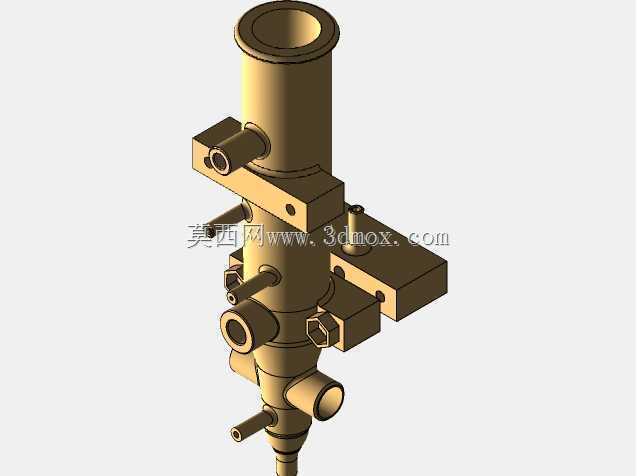

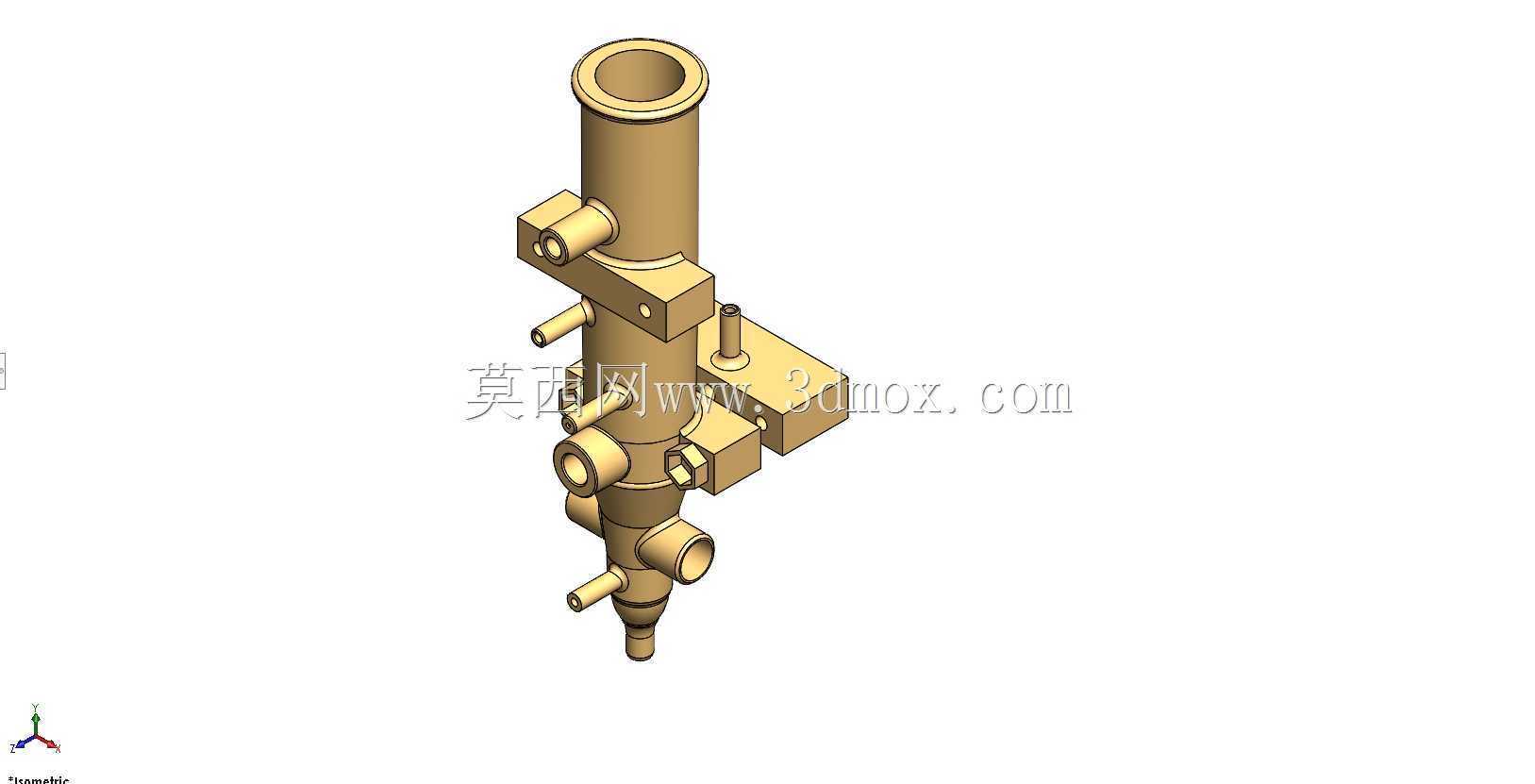

　　这款多通路流体转接构件，主要面向医学分析实验室的样本前处理、试剂输送环节设计，适配各类生化分析、免疫检测设备的管路集成需求，解决实验过程中多通路流体同步输送、流向切换、压力稳定的核心问题。从实际使用场景来看，这类构件常安装在实验设备的液路系统核心位置，上端大口径接口对接主试剂存储罐的输送管路，负责大流量缓冲液、清洗液的主路供给；侧面不同口径的侧接口分别对应样本注入支路、试剂定量支路、废液排出支路，部分带六角安装位的接口可直接对接针式过滤器、流量调节阀等外接元件，无需额外加装转接块，减少液路漏点风险。

　　设计阶段优先考虑了流体无残留特性，主体流道全部采用圆弧过渡，没有直角死角，避免实验样本、试剂在管路内部残留造成交叉污染，所有接口的同轴度公差控制在0.02mm以内，保证和标准医用管路插接后密封可靠，在0.3MPa的工作压力下无渗漏。构件主体的安装基准是侧面的方形安装法兰，法兰上预留了两个定位销孔和两个螺栓固定孔，安装时先通过定位销和设备安装板上的销孔配合定位，再用M3螺栓锁紧，安装后整体的径向跳动量不超过0.03mm，避免和周边的蠕动泵、注射泵运动部件产生干涉。

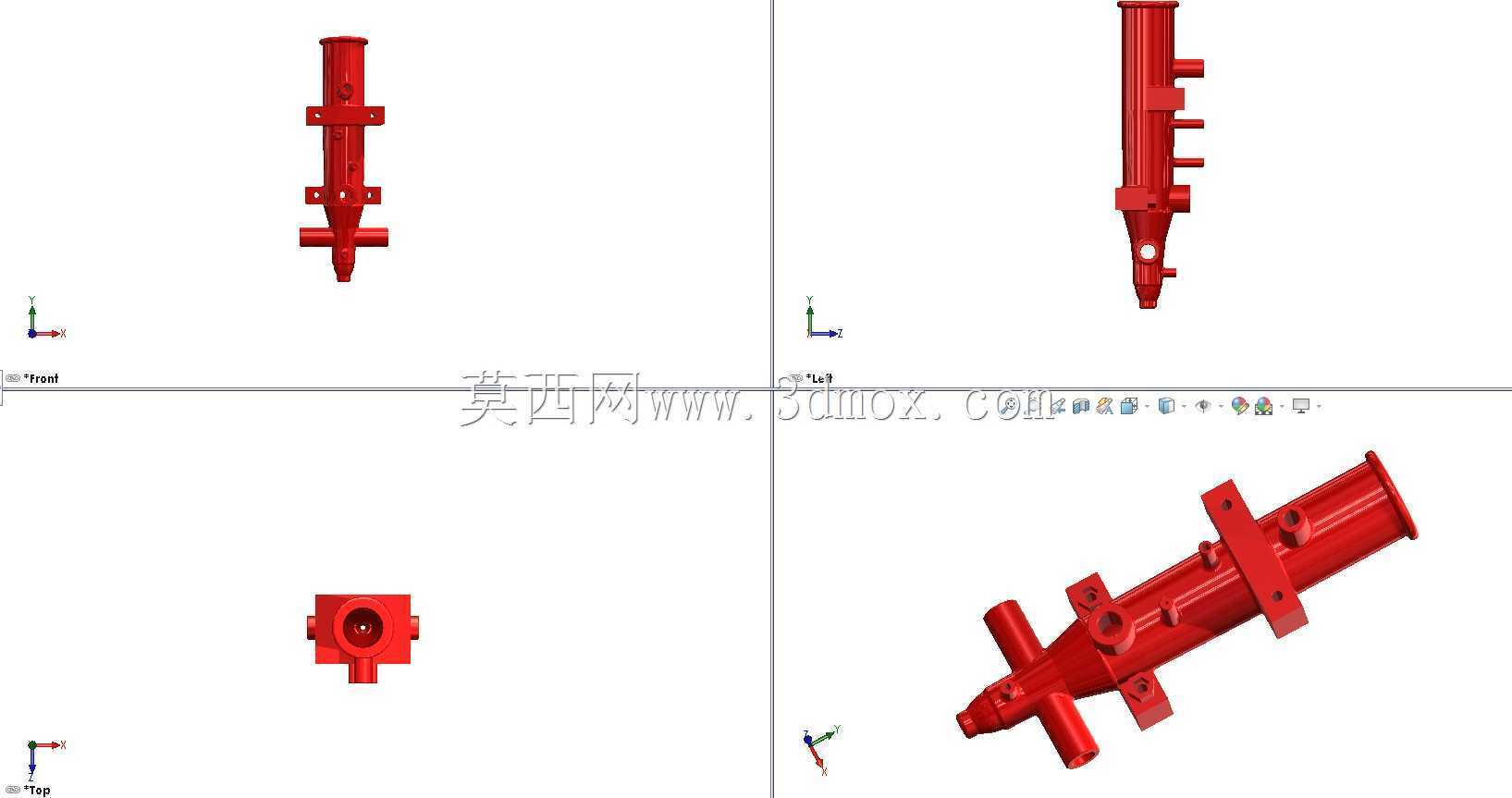

　　从尺寸边界来看，主体竖直段总长度为128mm，上端主接口外径22mm，适配内径19mm的医用硅胶管或PTFE管路；最下端的小口径接口外径4mm，适配微量样本输送的细径管路；侧面安装法兰的外形尺寸为46mm×38mm，厚度12mm，安装后构件突出安装板的最大轮廓尺寸为72mm，预留的周边操作空间不小于20mm即可满足管路插拔、日常维护的需求。不同位置的接口口径差异，是根据各支路的流量需求匹配设计的：主路流量需求为每分钟1200ml，因此采用大通径设计；样本支路流量需求为每分钟5-50ml，采用小通径配合定量泵实现精准输送；废液支路通径介于两者之间，保证清洗后的废液可以快速排出，不会在液路内部积存。

　　材质选择上，这类构件通常采用316L医用不锈钢或者医用级PEEK材料加工，前者耐高压、耐高温消毒，可重复灭菌使用；后者重量轻、耐化学腐蚀，适合一次性或低频次使用的实验场景。设计过程中还考虑了流体的流向合理性，各支路接口的角度经过反复调整，避免管路插接后出现过度弯折，影响流体输送效率，其中倾斜布置的侧接口角度为45度，刚好对接设备上方的试剂针清洗位，清洗后的废液可以依靠重力自然流入废液管路，减少泵的抽吸负载。构件下部的锥状过渡段，是为了匹配下方的微量注射单元，锥面的锥度为1:20，和注射单元的对接座可以实现自密封，不需要额外加装密封圈，减少耗材更换的成本。

　　在实际装配调试中，这类转接构件的安装位置需要避开设备的加热模块、运动导轨，防止长期受热导致材质老化，或者被运动部件刮擦损坏管路。所有接口的插接深度都做了明确的限位设计，管路插入后抵到内部的限位台阶即可，不会因为插入过深堵塞流道，也不会因为插入过浅导致密封失效。针对实验室常见的弱酸碱试剂、血清样本、清洗液等介质，构件的流道表面做了抛光处理，表面粗糙度达到Ra0.8，减少介质挂壁的概率，每次实验后的清洗流程可以快速将残留介质冲洗干净，降低交叉污染的可能性。
