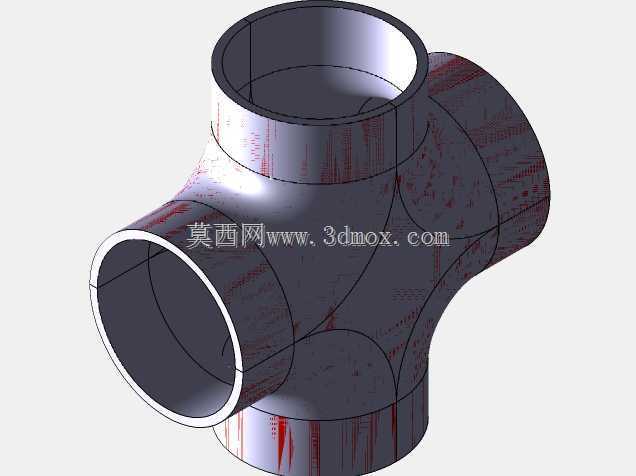

等径四通管道连接件三维结构设计

　　在民用给排水、工业流体输送、化工介质传输、暖通空调管路排布等多个工程场景中，四通类管件是实现管路多向分流、合流的核心连接部件，本次设计的等径四通结构，主要针对同管径管路的十字交叉连接需求，可同时实现四个方向的管路连通，适配常温常压下的水、低压气体、无强腐蚀性流体的输送场景。从实际工程使用角度出发，这类四通件常应用于建筑给排水立管的分支、车间压缩空气管路的节点分流、消防喷淋系统的管路交叉位置，也可在小型液压回路、气动控制回路中作为多通路连接节点使用，相比多个弯头加三通的组合连接方式，一体式四通结构减少了管路连接点数量，能有效降低管路泄漏风险，同时缩减节点处的安装空间占用。

　　设计过程中首先确定了四个连接端口的等径参数，所有端口内径保持一致，保证流体在各通路内的流速均匀，避免因通径变化产生局部紊流、压损增大的问题。主体采用圆弧过渡的相贯线结构，四个方向的管段在中心交汇区域做了大圆角平滑过渡，没有尖锐的内角结构，一方面可以降低流体在交汇区域的阻力，减少介质长期冲刷造成的内壁磨损，另一方面也能避免应力集中问题，提升管件整体的结构强度，在承受管路内压、外部安装应力时不会在交汇区域出现开裂风险。管段端部采用标准平口设计，适配焊接、法兰对接、卡箍连接等多种常见管路连接方式，端口的壁厚均匀一致，保证连接时的焊接熔深均匀，或者法兰对接时的密封面贴合度满足密封要求。

　　从安装边界来看，该四通四个方向的管段长度保持对称，中心到各端口端面的距离一致，在管路排布时可以直接按照十字正交的尺寸预留安装空间，不需要额外计算偏心距，能有效降低管路设计时的排布难度。整体外形没有突出的结构，外表面同样在相贯区域做了平滑过渡处理，安装时不会和周边的管路支架、其他管线产生干涉，外壁的均匀壁厚也适配常见的管道支吊架固定方式，可以直接采用管卡对任意一个方向的管段进行固定，不会因为壁厚不均导致固定时出现应力集中。

　　设计时也充分考虑了加工工艺性，整个零件的结构对称，无论是采用铸造工艺批量生产，还是采用棒料机加工定制，或者采用管材焊接成型，都有较好的工艺适配性。铸造生产时对称结构便于模具分型，减少抽芯结构的复杂度；机加工时可以一次装夹完成多个端口的内孔、端面加工，保证各端口的同轴度、垂直度满足装配要求；焊接成型时相贯线的平滑过渡也便于焊工操作，保证焊缝质量均匀。在实际选型使用时，该结构的四通可以根据实际输送介质的压力、温度需求，匹配不同的材质，比如给排水场景用PVC、PPR材质时可以直接参考该结构调整壁厚参数，工业金属管路用碳钢、不锈钢材质时，该结构的应力分布特性也能满足常规压力等级的使用要求。

　　在管路系统的日常维护中，这种一体式四通的平滑内壁结构不容易积存介质中的杂质，尤其是输送带有少量固体颗粒的流体时，平滑的过渡区域不会出现杂质沉积堵塞管路的问题，长期使用的维护成本更低。相比拼接式的管路节点，一体式结构的抗震性能更好，在管路受到水锤冲击、外部振动影响时，整体结构的强度冗余量更高，不会在连接焊缝处出现疲劳开裂的问题。设计过程中对相贯区域的壁厚做了针对性加强，交汇区域的壁厚略大于管段部分的壁厚，抵消内压作用下在相贯区域产生的附加应力，保证整个管件的承压能力和同规格的直管段保持一致，不会成为整个管路系统的承压薄弱点。
