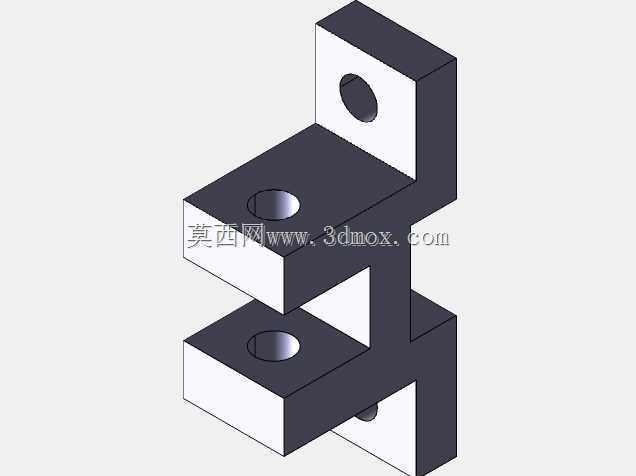

多层带孔直角连接支架练习构件

　　通常这类小型支架单层承载不超过5kg，所以板厚不需要做的过厚，一般取8-12mm即可满足刚性需求，避免不必要的材料浪费；其次要注意各层板之间的间距，要预留出外接元件的安装操作空间，比如螺丝的拧紧空间、外接零件的装配避让间隙，不能出现板间距过小导致工具无法伸入拧紧螺丝的问题，通常层间净距要大于15mm，匹配常规内六角扳手的操作空间。从外形结构来看，整体为直角弯折的一体化结构，没有拼接焊缝，是典型的机加工或者3D打印成型的零件，三个水平安装板呈阶梯状分布在垂直立板的同侧，每个安装板上的通孔为同轴等径设计，孔位距离板边的距离要满足螺丝安装的边距要求，一般取孔径的1.5-2倍，避免安装时出现板边开裂的问题；垂直立板上的安装孔为沉孔设计？这类多层直角带孔支架类构件，在小型自动化设备的辅助安装工位、工装夹具的定位支撑模块、低压电气柜内元件固定架场景中十分常见，很多刚接触三维建模的从业者，都会选择这类结构作为入门练习对象，核心原因是其结构覆盖了机械设计里最基础的拉伸、切除、孔特征、直角配合等核心操作，同时也能快速建立对安装公差、装配边界的基础认知。从实际使用场景来看，这类构件主要承担垂直方向的分层支撑与直角方向的连接固定作用，三个向外延伸的水平板面上的通孔，分别对应不同方向的外接元件安装需求，垂直立板上的通孔则用于将整个支架固定在竖直安装基准面上，比如设备的铝型材框架立面、工装台的侧壁板位置。设计这类构件的时候，首先要明确各层安装板的承载边界，

　　不对，从模型呈现的结构来看是通孔，安装时可以从外侧穿入螺丝固定在基准面上，孔位的中心高要匹配被支撑元件的安装高度要求，保证外接元件安装后处于水平状态，不会出现倾斜偏移。建模练习的时候，很多新手容易犯的错误是忽略孔的位置公差，比如三个水平板上的孔如果不同轴，后续安装长螺栓或者定位销的时候就会出现卡滞，所以建模时要优先建立全局基准坐标系，以垂直立板的背面为安装基准面，所有孔位的定位尺寸都从这个基准面出发标注，保证各特征的定位基准统一，避免出现尺寸链累积误差。另外这类构件的棱边都需要做微小的倒角处理，一般取C0.5即可，既可以去除机加工产生的毛刺，避免安装时划伤操作人员，也不会影响零件的装配精度。从安装边界来看，

　　整个构件的占用空间在三个坐标轴方向都比较紧凑，X方向（水平延伸方向）的尺寸根据安装板的伸出长度决定，一般不超过100mm，Y方向（板厚方向）的尺寸和立板厚度一致，Z方向（竖直方向）的尺寸根据层间距和层数决定，三层结构的话总高度一般在80-120mm区间，适合在空间紧凑的设备内部安装使用，不会占用过多的设备内部空间。实际应用中，这类支架有时候也会根据使用场景做材质调整，如果是用于承重稍大的工装位置，会选用45号钢做表面发黑处理，如果是用于电气柜内的轻量化安装，会选用6061铝合金做阳极氧化，重量更轻也有不错的抗腐蚀能力，如果是3D打印做原型验证的话，用PLA材料就可以满足结构验证的需求，不需要过高的材料强度。

　　设计过程中还要注意各板之间的过渡位置，不能出现尖锐的直角内角，要做微小的圆角过渡，避免机加工时应力集中，导致零件受力后出现开裂的问题，过渡圆角一般取R2-R3即可，不会影响零件的整体结构尺寸。很多新手在练习这类零件建模的时候，会逐个绘制每个板的草图再拉伸，其实更高效的方式是先绘制整体的截面轮廓，一次性拉伸成主体结构，再统一做孔特征的切除，这样可以减少特征树的特征数量，后续修改尺寸的时候也更方便，比如要调整层间距的时候，只需要修改截面草图里的对应尺寸，不需要逐个调整每个拉伸特征的参数，建模效率会提升很多。另外在做孔特征的时候，优先使用软件里的异型孔向导功能，不要自己画圆切除，这样后续出工程图的时候，孔的标注会自动生成，不需要手动标注尺寸，也能避免孔深、孔径的参数错误。这类结构虽然简单，但是涵盖了机械结构设计里最核心的安装基准、公差预留、操作空间避让、工艺性处理等知识点，把这类基础结构练扎实，后续做复杂的装配体设计的时候，才不会在基础特征上出现错误，也能更快建立起结构设计的工程思维，而不是只停留在画三维几何体的层面。
