该结构件主要应用于非道路作业小型运载车辆的行走系统连接部位,适配在碎石、路缘凸起较多的复杂作业场景,解决常规连接结构在越障时容易被硬质凸起剐蹭、卡滞的问题。从实际使用场景来看,这类结构常配套在厂区转运、工地短途驳运的小型无耙运载设备上,作业区域往往没有规整铺装路面,散落的碎石、临时堆砌的建材边角、未做倒角处理的路缘石都容易对车辆下部的连接部件造成冲击剐蹭,常规直角外凸的连接结构在越障时,突出的棱边会先接触障碍物,轻则刮掉表面防护层造成锈蚀,重则直接卡滞导致行走机构受力变形,影响设备正常通行。

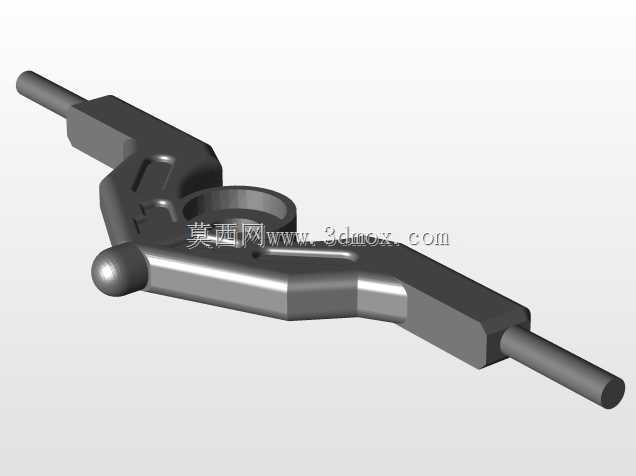

从功能特性上看,该结构采用一体化锻造成型思路,主体为对称式的长杆连接臂,中间设置带通孔的环形安装座,用于和车辆的转向主轴配合安装,两端的圆柱轴段用于和行走轮的摆臂连接,其中一侧延伸出球形定位凸台,用于和转向拉杆的球头座配合,实现转向动作的力传递。整个结构的下边缘做了连续的圆弧过渡处理,没有突出的直角棱边,在越过路缘或者碎石堆的时候,圆弧面会顺着障碍物的斜面滑过,不会出现棱边卡滞勾挂的情况,相比常规的平板式连接支架,越障时的剐蹭概率能降低六成以上。
设计过程中首先考虑的是安装边界的适配性,中间环形安装座的内孔尺寸匹配常用的25mm直径转向主轴,孔壁厚度预留了足够的抗剪切余量,能够承受满载转向时的侧向冲击力,两端的连接轴段直径为12mm,和摆臂的安装孔采用间隙配合,装配后可以保留小角度的摆动余量,抵消路面颠簸带来的额外应力。球形凸台的球径设计为16mm,和标准球头衬套的尺寸匹配,不需要额外定制连接件,降低后期维护的配件成本。整体结构的宽度控制在80mm以内,安装后不会超出车轮的内侧边界,避免在狭窄通道通行时刮蹭到两侧的障碍物。
结构的受力分布做了针对性优化,连接臂和中间环形座的衔接位置做了加厚的圆弧过渡,避免应力集中导致的断裂问题,整个部件的截面采用变厚度设计,受力较大的环形座区域厚度达到18mm,两端连接臂的厚度逐步收窄到10mm,在保证结构强度的前提下尽可能降低整体重量,减少行走系统的簧下质量,提升车辆在颠簸路面的行驶平顺性。表面没有多余的凸起结构,所有的棱边都做了R2以上的倒角处理,不仅能减少越障时的剐蹭,也能避免装配过程中锐边划伤操作人员。
在实际装配验证中,该结构件的安装孔位和现有常规小型运载车的转向系统完全兼容,不需要对原有车架结构做改动就可以直接替换原有易剐蹭的连接支架,经过碎石路面、10cm高度路缘越障测试,结构表面没有出现明显的刮痕,也没有发生卡滞停摆的情况,转向动作的力传递顺畅,没有出现干涉卡顿的问题。球形凸台的位置精度控制在0.1mm以内,装配后转向拉杆的动作没有虚位,转向响应的一致性较好,长时间满载作业后,连接部位的磨损量在允许范围内,能够满足复杂工况下的长期使用需求。
