手势控制遥控器注塑外壳结构设计

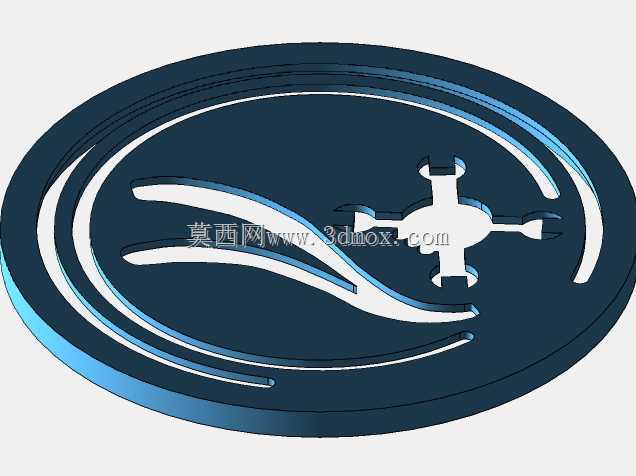

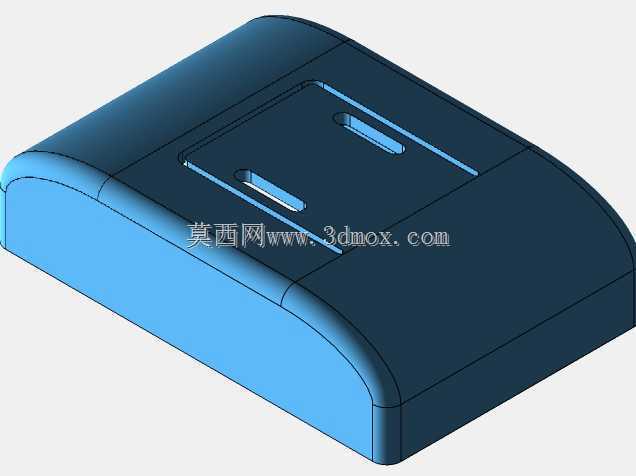

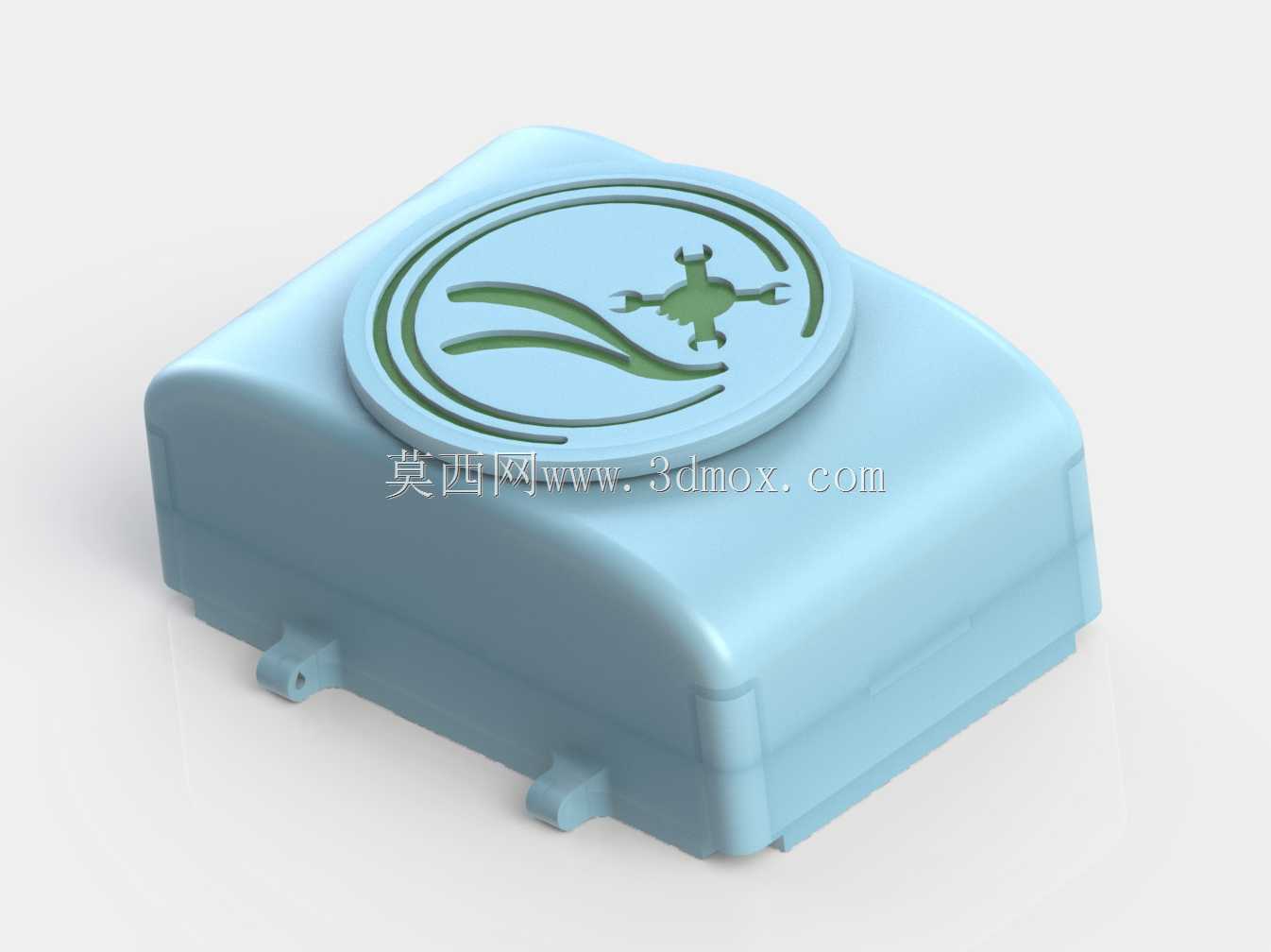

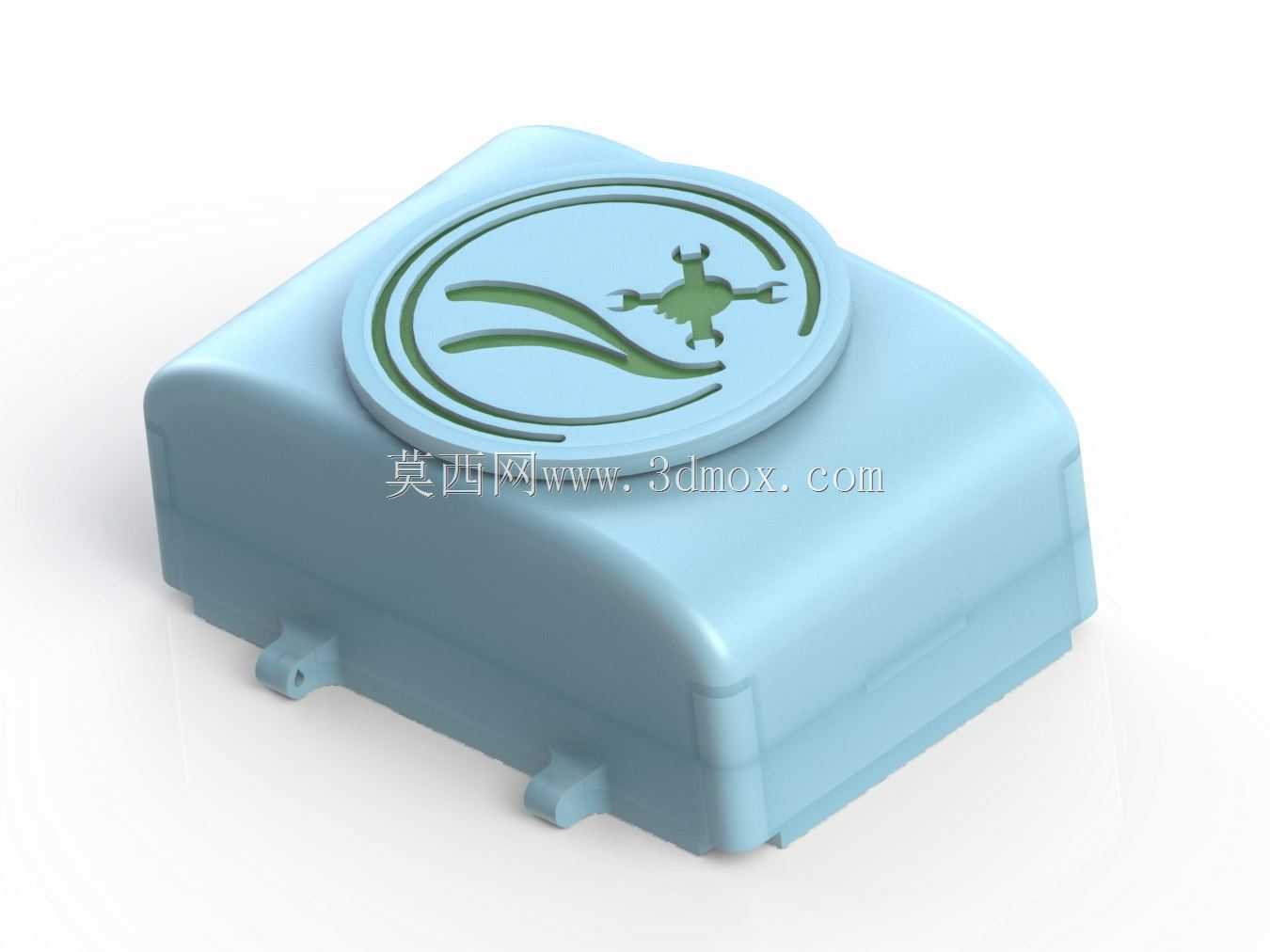

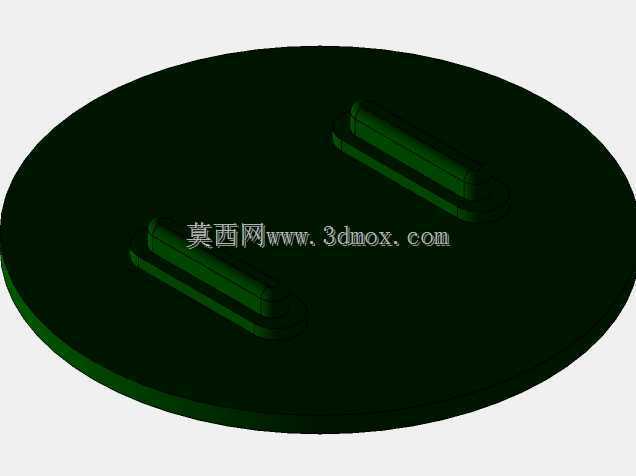

　　这款手势控制遥控器的外壳设计，核心服务于非接触式操控场景的落地，在工业设备近场操控、创客项目交互终端、小型无人机体感控制这类场景中，手持端的握持舒适度、内部元件的防护能力、信号穿透的无遮挡设计，都是壳体结构需要优先考量的维度。从实际使用逻辑出发，手势识别模块需要布置在壳体正面无金属遮挡的区域，因此上盖顶面预留了圆形标识区域，该区域壁厚做了减薄处理，既可以印刷功能标识，也能避免过厚的塑料材质影响红外或者电容式手势传感器的识别精度，同时圆形区域内的凹凸造型，也能在用户盲操作时快速识别设备的握持方向，不需要刻意观察按键位置就能完成手势指令的触发。壳体整体采用圆角过渡的弧面造型，并非单纯为了外观美观，手持设备的边角如果存在直角结构，

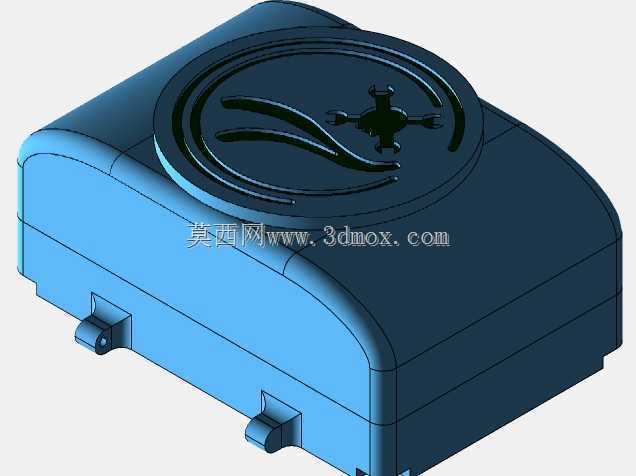

　　长时间握持会对掌心产生明显的压痕，尤其是在需要持续抬手做手势操作的场景下，弧面侧壁能够贴合手掌大鱼际的自然曲线，降低长时间握持的疲劳感。底部伸出的两个固定支脚，是为了满足桌面放置场景的需求，当不需要手持操控时，设备可以稳定放置在工作台面上，作为固定式手势识别终端使用，支脚的高度预留了1.2mm的间隙，既可以避免底面直接接触桌面造成磨损，也能给底部可能布置的状态指示灯留出散光空间，不会因为贴合桌面导致灯光被遮挡。上下盖的连接采用卡扣加超声焊接的组合方案，侧壁内侧预留的卡扣定位槽，能够在装配时快速完成上下盖的对位，不需要额外的治具固定就能保证壳体四周的缝隙均匀，超声线沿着壳体内侧的分型面连续布置，

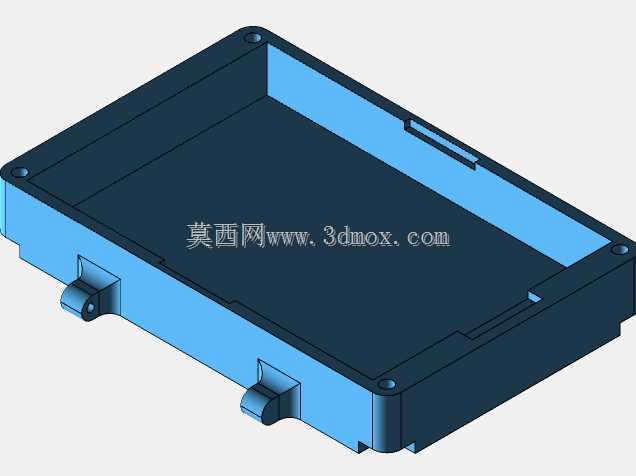

　　焊接完成后可以达到IP54级别的防尘防泼溅能力，能够应对车间环境下的少量粉尘、偶尔的液体飞溅场景，避免内部的电路板、传感器元件因为外界污染物侵入出现故障。内部的腔体结构做了分区设计，电池仓、主控电路板仓、传感器模块仓之间都设置了加强筋隔断，一方面可以提升壳体整体的结构强度，避免摔落时壳体变形挤压内部元件，另一方面也能减少不同模块之间的信号干扰，尤其是传感器模块的独立仓室，周围的加强筋高度刚好顶住电路板的边缘，不需要额外打胶就能完成模块的固定，减少装配工序的复杂度。壳体侧壁的分型线位置做了内移处理，从外部握持时不会接触到分型线产生的合模缝毛刺，提升握持的触感，同时外表面的蚀纹处理选择了细磨砂纹理，既可以避免使用过程中残留指纹汗渍，

　　也能提升手持时的摩擦力，减少设备从手中滑落的风险。从安装边界来看，壳体内部的腔体尺寸完全匹配常规手势识别模块、锂电池、主控板的堆叠尺寸，传感器窗口的中心位置距离壳体顶端的距离经过反复调整，刚好对应手持时手指自然活动的识别区域，用户不需要刻意调整手部位置，就能让手势动作处于传感器的最佳识别角度范围内。侧壁预留的按键孔位做了下沉式设计，配套的硅胶按键装配后不会突出壳体表面过多，避免放在口袋或者工具包中被误触，同时按键孔周围的密封槽可以卡住硅胶按键的翻边，进一步提升壳体的密封性能。这款外壳的设计没有追求过度复杂的外观造型，所有的结构细节都围绕实际使用场景的需求展开，从握持手感、元件防护、装配效率、识别精度多个维度做了平衡，能够直接适配各类手势控制类手持终端的开发需求，不需要对结构做大幅修改就能完成快速打样量产。
