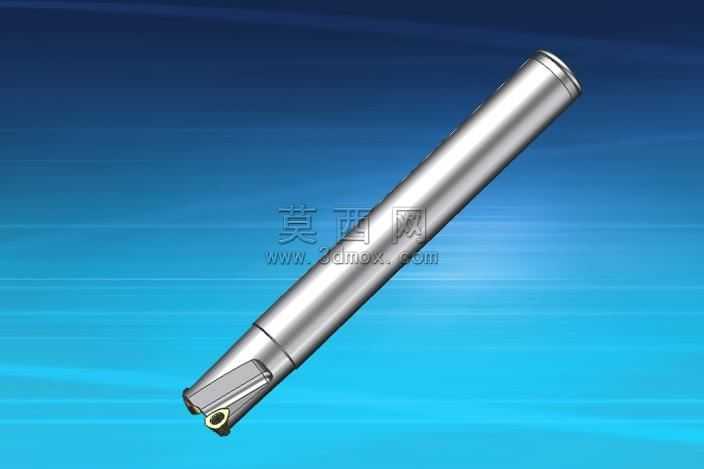

可转位数控切削刀具杆三维建模设计

本模型为机加工领域常用的可转位数控切削刀杆，建模过程以NX软件为核心载体，严格遵循实际工业级刀杆的生产尺寸规范完成全参数化构建。建模初期先梳理刀杆的整体结构逻辑，将其拆解为夹持柄部、刀头装夹位、冷却通槽、刀片定位座、锁紧孔位几个核心功能模块，先通过回转特征构建刀杆的主体圆柱基体，保证柄部的圆柱度、同轴度符合数控刀柄装夹的公差要求，针对柄部表面的防滑定位平面，采用拉伸切除特征完成平面加工，还原实际刀杆装夹时的防转定位结构。刀头部位是建模的核心重点，刀片安装座的定位槽严格匹配可转位刀片的安装角度，通过精确的草图约束保证槽体的倾斜角度、贴合面的平面度与实物一致，锁紧螺丝的安装孔采用同轴度约束完成打孔、攻丝特征的还原，孔位深度、螺纹参数完全参照标准刀具的设计规范，确保刀片安装后切削角度的准确性。材质渲染阶段，刀杆主体赋予硬质合金表面镀铬的金属材质，调整材质的反射率、粗糙度参数，还原金属刀杆表面细腻的磨砂金属质感，刀头的刀片锁紧部位赋予硬质合金刀片的高硬度金属材质，区分刀杆基体与切削刀片的材质差异，冷却通槽的内部结构通过剖面特征可清晰展示，还原内冷式刀杆的冷却液输送通道设计。整体建模过程完全遵循刀具的实际功能逻辑，没有冗余的装饰性特征，所有结构特征均服务于刀杆的装夹、切削、冷却功能，参数化的建模方式支持后续对刀杆长度、装夹直径、刀片适配规格进行快速调整，可直接用于数控加工教学、刀具选型展示、加工仿真场景使用，模型的结构细节完整还原了工业级可转位刀杆的设计要点，从柄部的装夹结构到刀头的定位结构均与实物保持一致，能够直观展现这类切削刀具的内部构造与外部形态特征。
