迷你车床进给耦合传动组件三维设计

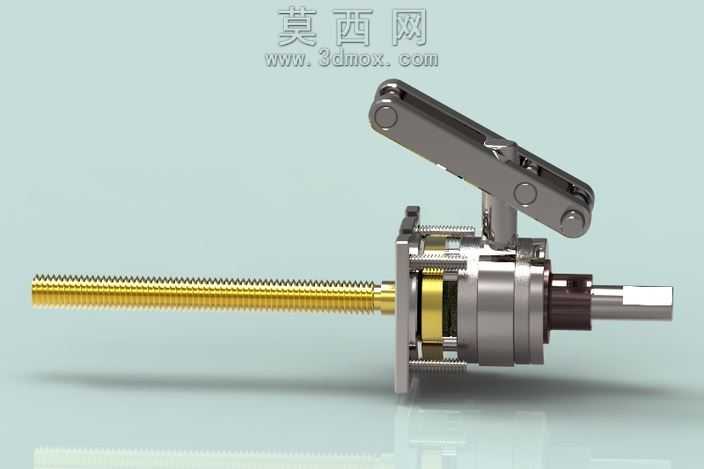

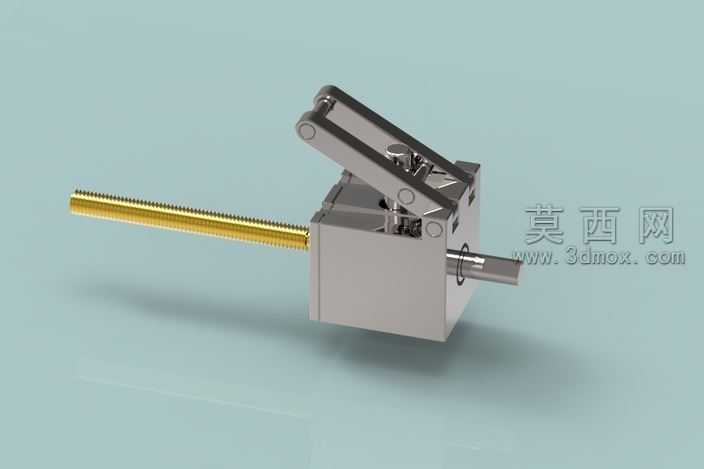

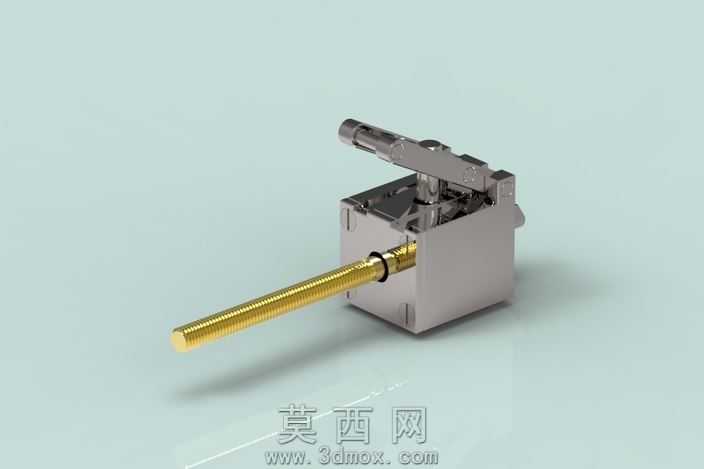

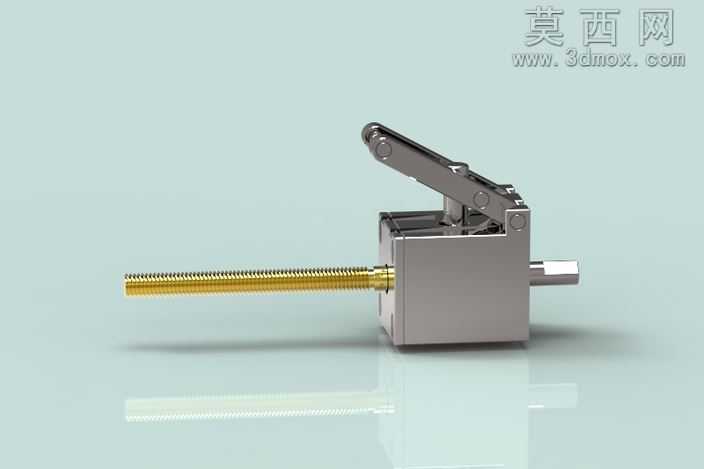

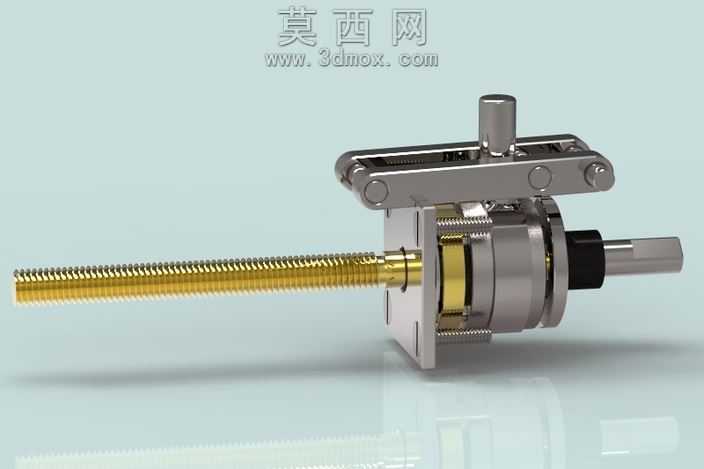

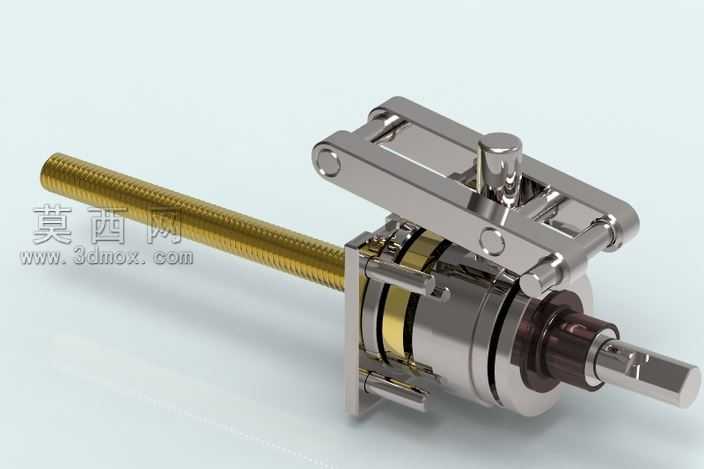

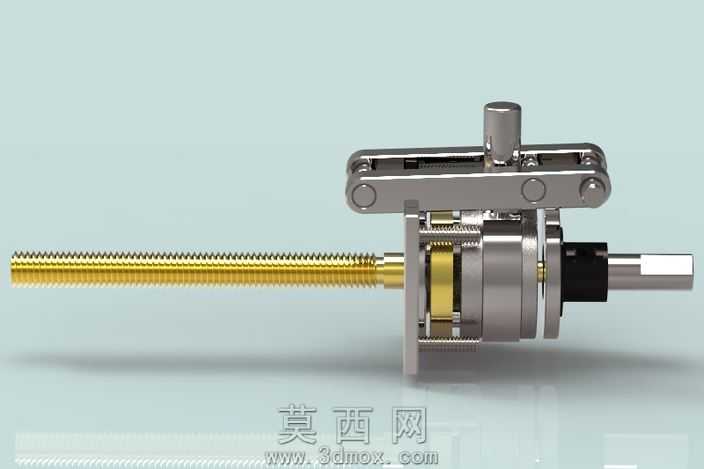

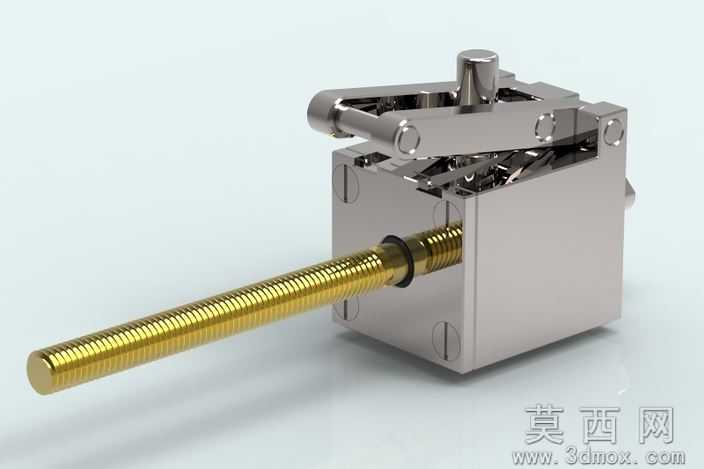

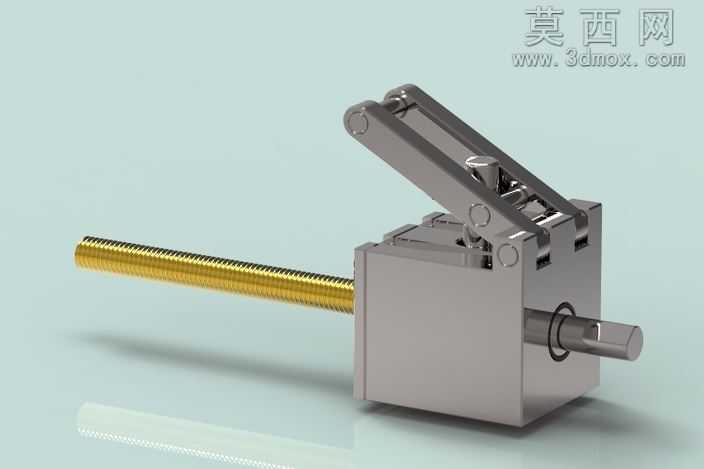

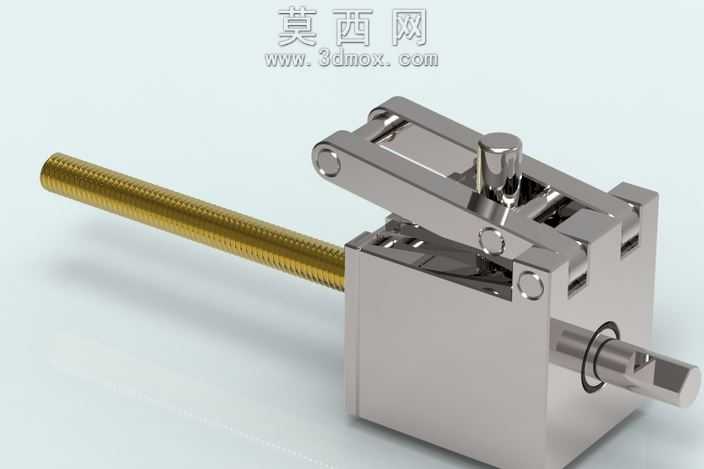

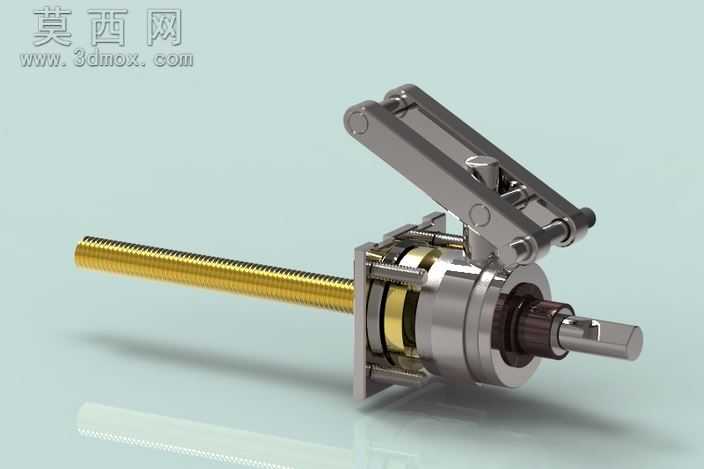

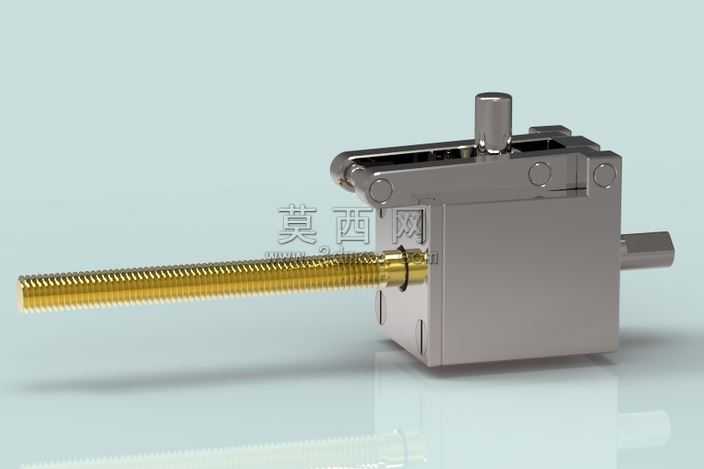

本作品为迷你车床配套的耦合传动组件三维建模成果，建模阶段依托参数化三维设计软件完成全结构1:1还原，设计初期先梳理迷你车床进给系统的动力传递逻辑，明确该耦合组件需要衔接动力输入轴与进给丝杆的核心功能，将整体结构拆分为金属壳体、传动啮合副、丝杆连接端、手动微调顶柱、侧置输出轴五个独立建模模块，逐一绘制各零件的草绘截面，通过拉伸、切除、旋转、倒角等基础特征命令完成单个零件的实体构建，针对壳体上的铰接定位孔、啮合副的齿形配合面、丝杆的梯形传动螺纹等关键配合部位，严格按照迷你车床的装配公差要求设定尺寸参数，保证各零件装配后无干涉、传动路径顺畅。材质与渲染阶段，针对不同零件的实际加工材质做区分设置：长进给丝杆采用黄铜材质参数，调整金属粗糙度、反射率参数还原黄铜件温润的金属光泽与细微加工纹理；主体壳体采用哑光不锈钢材质，模拟金属件表面喷砂处理后的磨砂质感，弱化过高的镜面反射避免渲染失真；顶部微调顶柱与侧置输出轴采用光亮镀铬钢材参数，与主体壳体形成材质质感的层次区分；渲染阶段采用柔和的侧上方柔光作为主光源，搭配底部弱补光消除结构暗部死黑，添加柔和的环境闭塞效果强化各零件的装配层次，清晰展现组件的结构细节。结构设计上，该耦合组件采用封闭式方形壳体作为承载主体，壳体内置传动啮合结构实现动力的垂直转向传递，前端伸出的长丝杆直接衔接车床进给拖板，顶部的柱状顶柱用于手动微调进给间隙，侧置的短轴用于连接外部动力输入单元，壳体侧面的铰接结构可实现组件的小角度开合，方便日常维护与传动间隙调整，整体结构紧凑小巧，完全适配迷你车床的小尺寸安装空间，在保证传动精度的前提下尽可能压缩组件体积，满足小型台式迷你车床的轻量化设计需求。建模过程中对所有活动配合部位都做了间隙预留，模拟真实机械装配的公差配合要求，既保证传动过程中零件不会出现卡滞，也避免间隙过大导致的进给精度误差，完整还原了该耦合组件作为迷你车床核心传动部件的全部结构特征与功能属性。
