电力变压器用异形结构支撑组件

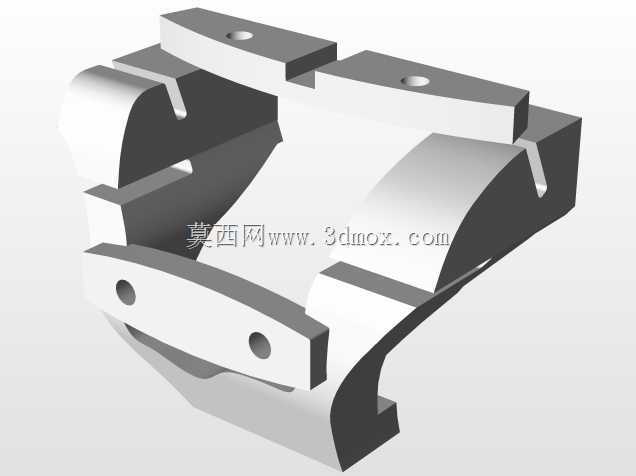

　　在电力输配系统的变压器设备内部，这类异形支撑结构件承担着绕组固定、绝缘件定位以及内部应力分散的核心作用，不同于常规的标准型材支撑件，该组件的曲面过渡结构完全匹配变压器内部绕组端部的弧形轮廓，能够在设备长期运行过程中，抵消电磁振动带来的交变应力，避免局部应力集中导致的绝缘层破损、绕组位移等常见故障。从结构设计逻辑来看，该组件采用非对称的多安装面布局，三个带沉孔的平面安装位分别对应变压器内部夹件、绝缘端圈以及旁柱的固定点位，沉孔设计能够让紧固件完全埋入构件内部，避免突出的螺栓端部在高压电场环境下产生尖端放电，这一细节是高压电力设备结构设计中必须考量的绝缘安全要求。组件中部的弧形避让槽完全贴合绕组端部的圆角半径，

　　安装后与绝缘件的贴合面间隙控制在0.2mm以内，既能够保证支撑力均匀传递到绕组圆周方向，又不会因为过度挤压损伤绝缘纸层。两侧的凸台结构并非冗余设计，一方面是作为安装时的定位基准，装配时可以直接卡入夹件的预设卡槽内，不需要额外的工装定位就能快速完成对位，大幅提升总装环节的效率；另一方面凸台的加厚设计能够抵消组件在冷热交替环境下的形变差，变压器运行时内部温升可达60K以上，金属构件与绝缘材料的热膨胀系数差异较大，加厚的凸台结构能够预留足够的形变余量，避免长期温度循环后出现连接松动。从安装边界来看，该组件的整体外轮廓完全适配10kV级电力变压器的内部腔体空间，最大外轮廓尺寸不会超出夹件的安装边界，

　　不需要对现有变压器的内部结构做任何修改就能直接替换原有支撑件，对于存量设备的运维改造也有很好的兼容性。组件上的两个通孔为等直径设计，采用铰制孔加工精度，与配套的定位销配合后能够实现零间隙装配，避免设备运输过程中的颠簸导致组件移位。在实际应用场景中，这类支撑件不仅应用在常规油浸式电力变压器中，在部分干式变压器的端部固定结构中也能看到类似的设计逻辑，区别仅在于干式变压器用的同类组件会在表面增加绝缘涂层，而油浸式场景下依靠变压器油实现绝缘，不需要额外的表面处理。设计过程中需要重点考量的是构件的壁厚均匀性，从模型结构来看，该组件的壁厚差控制在2mm以内，不管是采用金属铸造还是高强度绝缘材料机加工，都能够有效避免加工过程中的变形问题，

　　如果是采用铝合金材质压铸生产，均匀的壁厚能够减少压铸过程中的气孔、缩松等缺陷，提升构件的整体结构强度；如果是采用环氧玻璃布板机加工，均匀壁厚也能减少加工过程中的让刀误差，保证各安装面的形位公差符合要求。组件底部的弧形缺口是为了避让变压器内部的引线结构，高压引线从绕组端部引出时需要足够的安全距离，该缺口的弧度与引线的弯曲半径完全匹配，既最大化利用了内部空间，又保证了引线与金属构件之间的绝缘距离满足国标要求。不同于很多标准结构件的对称设计，该组件的非对称结构完全是基于变压器内部的实际空间布局优化而来，每一个平面、每一处曲面都对应着内部的具体部件位置，没有多余的结构冗余，在保证结构强度满足10g加速度冲击要求的前提下，尽可能压缩了构件的整体重量，减少变压器的整体材料成本。在建模过程中，这类异形曲面结构需要重点关注各安装面的平面度要求，以及安装孔之间的位置度公差，因为变压器总装时多个支撑件需要同时配合安装，如果单个构件的孔位偏差超过0.1mm，就会出现总装时螺栓无法穿入的问题，因此建模时需要完全按照装配基准来设定建模坐标系，将安装面作为建模的基准面，再依次推导其他曲面的轮廓，避免累积误差影响后续的加工和装配。
