蜗杆蜗轮啮合传动组件结构设计

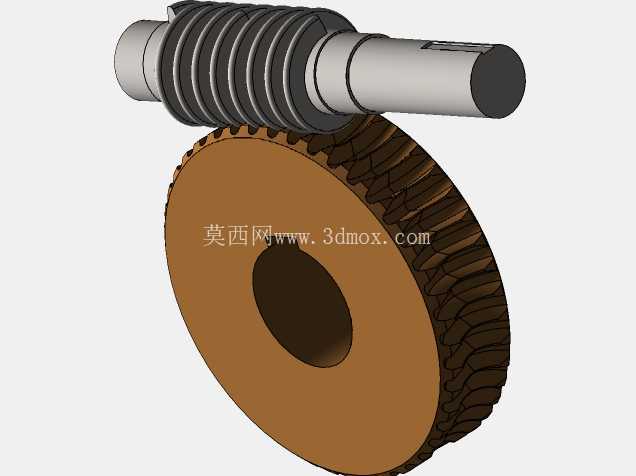

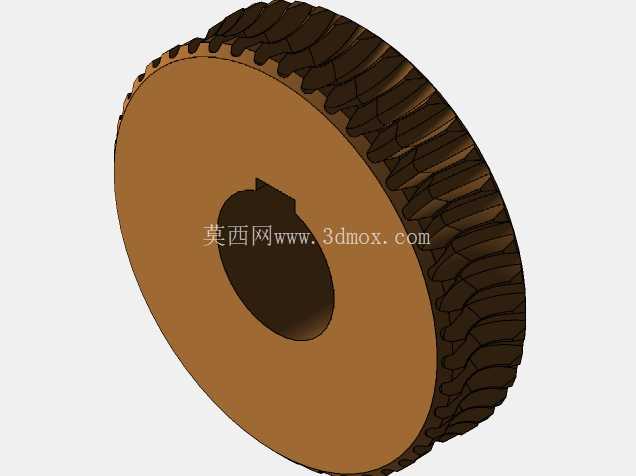

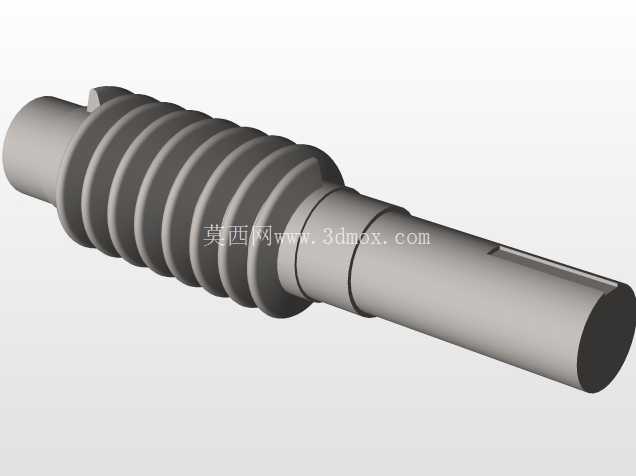

　　从结构功能来看，蜗杆部分采用阿基米德齿形设计，轴身集成蜗杆齿段与两端安装轴颈，一端轴颈预留键槽结构，用于和动力输入端的联轴器、带轮或者电机输出轴做周向固定，避免动力传递过程中出现打滑空转；另一端轴颈做光轴设计，适配支撑端轴承的内圈配合，保证蜗杆转动时的径向跳动控制在合理公差范围内。蜗轮部分采用齿圈与轮毂分体式的结构逻辑，齿圈部分采用耐磨铜合金材质设计，适配与钢制蜗杆的啮合摩擦需求，降低长期运行过程中的齿面磨损，轮毂部分采用钢制结构，中心开设通孔用于和输出轴配合，端面可根据安装需求加工螺纹孔或者键槽，实现扭矩的稳定输出。在重载低速、大传动比需求的工业传动场景里，蜗杆蜗轮副的应用始终占据着不可替代的位置，这套啮合传动组件的设计，完全围绕交错轴动力传递的实际工况展开，适配空间垂直交错的两轴间动力输送需求，常见于输送线减速单元、小型机床进给机构、起重设备的回转驱动、阀门启闭执行机构等场景，这类场景普遍要求传动结构紧凑、反向自锁可靠、运行噪音低，普通圆柱齿轮传动很难同时满足这些要求。

　　设计过程中首先要保证的是啮合侧隙的合理性，侧隙过小会导致齿面润滑不足，运行过程中出现卡滞、温升过高的问题，侧隙过大则会导致传动回差超标，影响进给类场景的定位精度，因此齿形修形阶段特意对蜗轮齿顶、蜗杆齿根做了适配性的修缘处理，补偿安装误差带来的啮合干涉问题。安装边界方面，蜗杆的两轴颈同轴度公差控制在IT6级，轴肩端面与轴线的垂直度公差满足轴承安装的端面跳动要求，避免轴承装配后出现偏载；蜗轮的中心孔与齿顶圆的同轴度、齿圈端面与中心孔轴线的垂直度都按照通用机械传动的公差要求设定，保证装配后两轴的中心距偏差、轴交角偏差在允许范围内，避免出现偏载啮合导致的齿面局部过早磨损。

　　实际运行过程中，蜗杆作为主动件带动蜗轮转动时，单级传动比可以做到10到60之间，不需要多级齿轮组就能实现大减速比的动力传递，这也是这类结构能大幅缩减设备安装空间的核心原因，同时当导程角小于啮合轮齿间的当量摩擦角时，整套机构具备反向自锁特性，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这个特性在起重类设备里可以起到安全防护作用，避免负载下坠引发安全事故。齿面的接触斑点设计要求沿齿高方向不小于40%，沿齿长方向不小于50%，保证啮合过程中载荷均匀分布在齿面接触区域，避免局部应力集中导致的点蚀、断齿问题。

　　润滑方式适配油浴润滑结构，箱体装配时油位可以没过蜗轮下部的1到2个齿，转动过程中带起润滑油覆盖啮合区域，同时对两端支撑轴承进行润滑，不需要额外设计复杂的供油管路，降低整套传动单元的维护成本。很多现场调试过程中容易出现的蜗轮蜗杆磨损过快问题，大多是安装时中心距偏差过大、轴交角偏移导致的，这套模型在设计阶段就把安装基准面、配合轴颈的尺寸公差做了明确标注，装配时只需要按照公差要求校验两轴的位置度，就能保证啮合状态符合设计要求，减少后期调试的工作量。另外针对不同的载荷场景，还可以通过调整蜗杆的头数、蜗轮的齿数来适配不同的传动比与传动效率需求，单头蜗杆的自锁性能更好，适合对自锁有要求的起重、提升场景，多头蜗杆的传动效率更高，适合对传动效率要求更高、连续运行的输送设备场景。
