铝砂铸造用六角形顶部模具结构

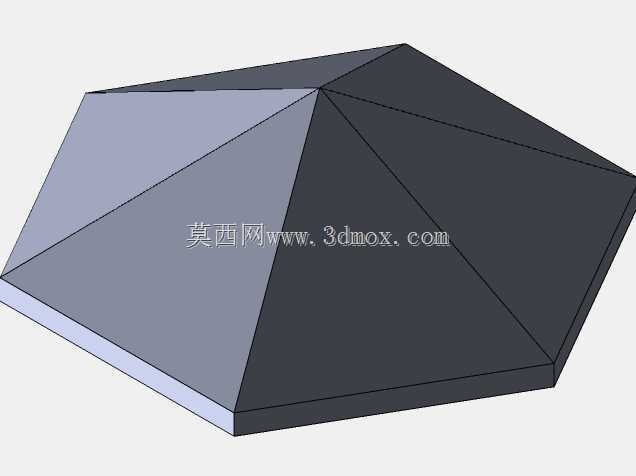

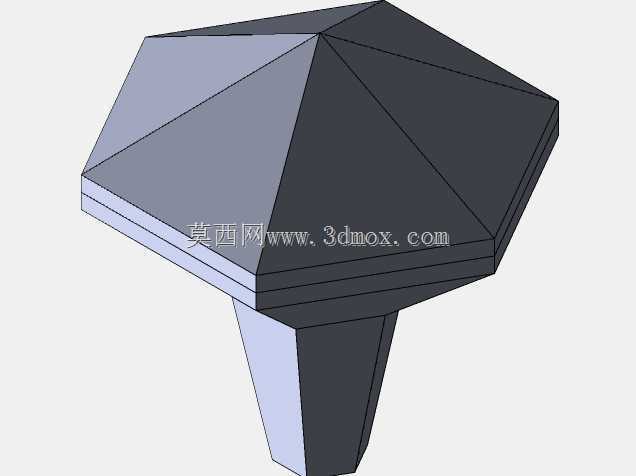

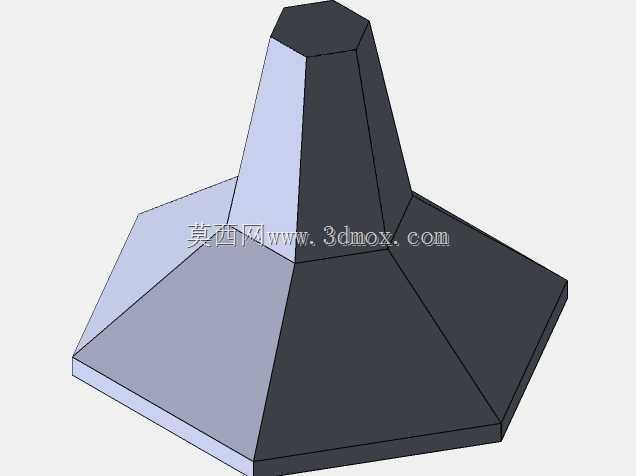

　　在铝砂铸造的小批量定制生产场景中，这类六角形顶部结构的模具核心作用是为铸件顶部成型提供精准的型腔边界，区别于常规圆形或方形冒口结构，六角形的棱边设计可以在铝液充型过程中引导金属液平缓流动，减少紊流带来的卷渣、气孔缺陷，同时多棱边的结构在铸件冷却凝固阶段能形成更均匀的温度梯度，降低顶部厚大部位的缩松风险。从实际生产适配性来看，该结构直接对接砂型的上模安装位，底部的锥形延伸段是插入砂型芯座的定位结构，不需要额外加装定位销就能完成与下模型腔的同轴度找正，锥形段的锥度控制在1:12的常用拔模斜度区间，起模时不会刮蹭砂型内壁，能有效减少修型工作量。设计过程中优先考虑了3D打印成型的工艺特性，所有棱边都做了R0.8的圆角过渡，

　　避免打印过程中出现尖角翘曲、层间结合力不足的问题，同时六角形的每个面的倾斜角度都经过凝固模拟验证，保证铝液在充型到顶部时不会出现冷隔，相邻面的拼接位置没有反向拔模角度，打印完成后不需要额外做支撑拆除后的打磨处理，能直接用于砂型的翻模作业。从安装边界来看，六角形的对边距离适配常规小型电力变压器配件的铸件顶部尺寸，底部锥形段的最大直径与砂型芯座的预留间隙控制在0.3mm，既保证安装时的顺畅度，又不会因为间隙过大导致跑火，结构整体的高度方向预留了20mm的余量层，在翻模后可以根据实际铸件的冒口高度需求做切削调整，不需要重新制作模具。在实际车间使用时，这类3D打印的模具结构相比传统木模，表面硬度更高，反复翻模15次以内不会出现棱边磨损、

　　尺寸超差的问题，六角形的对称结构在合模时不需要做角度对位，任意一个棱边对准砂型的标记线就能完成合模，能有效缩短小批量铸件的生产准备周期。针对铝砂铸造的工艺特性，该结构的顶部平面做了0.5mm的微凸设计，抵消铝液凝固时的顶部收缩量，保证最终铸件的顶部平面度满足后续机加工的装夹要求，侧面的分层结构是为了在翻模时增加砂型的抱紧力，避免起模时模具与砂型发生相对位移导致型腔变形，每个分层的台阶高度控制在2mm，不会在砂型表面形成过深的凹槽，减少后续铸件清理的打磨工作量。
