电力变压器砂型铸造工装模具结构

　　这套三维结构围绕电力变压器箱体类铸件的砂型铸造工序展开，模型把砂箱、型腔成型面、型芯定位、浇注辅助部件和顶部操作机构放在同一装配关系中表达，适合在铸造工艺评审、模具结构校核和车间投产前进行空间干涉检查。现场使用时，这类模具并不直接承担变压器的电气功能，而是服务于铸件毛坯成型：通过上下砂型合围形成外部轮廓，依靠型芯留出变压器壳体内部的空腔、安装柱位和油路或绕组相关结构所需的复杂空间，再经合箱、紧固、浇注、冷却和落砂得到后续机加工的铸件。

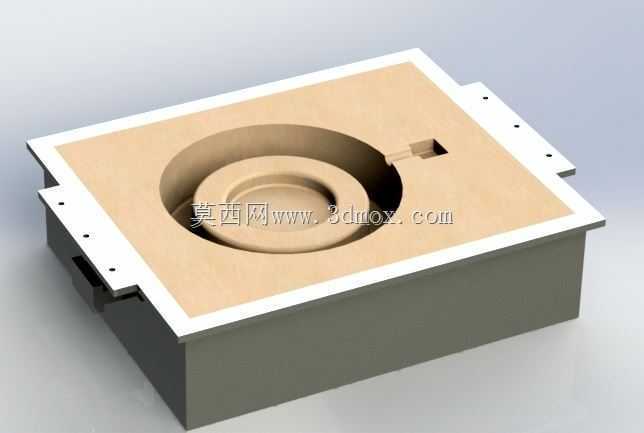

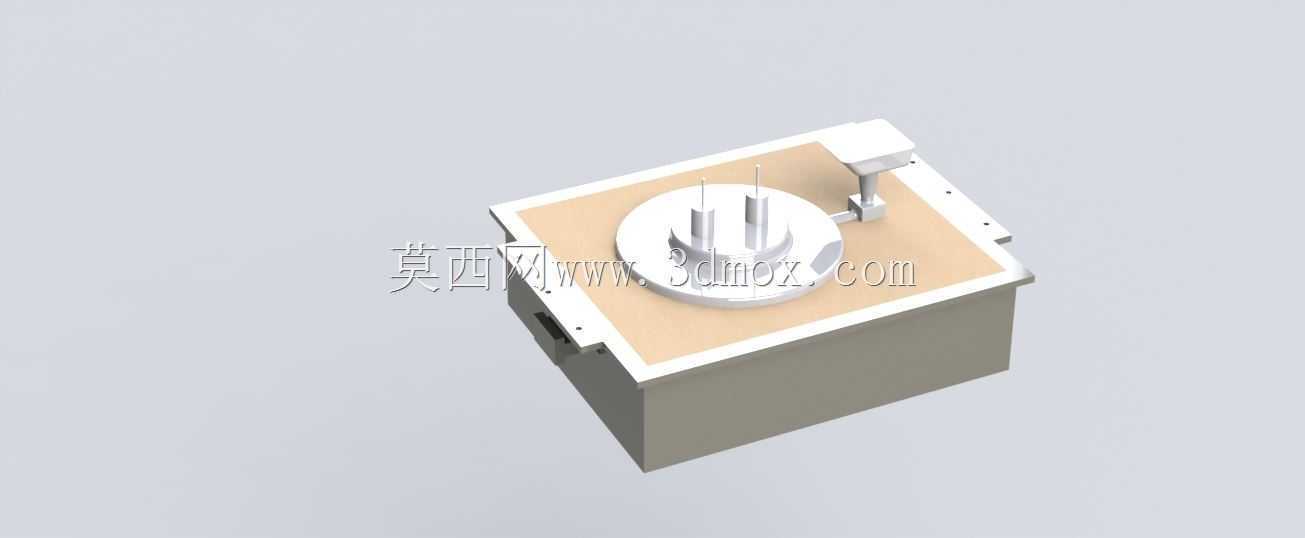

　　从结构布置看，下部箱体状部分对应砂箱或模底支撑区域，侧壁保留了搬运、定位和锁紧所需的边界结构；上部浅色平板构成分型面附近的安装基准，板面上的圆形区域集中布置型芯座、定位销和成型柱，能够在填砂、紧实和翻箱过程中限制型芯偏移。顶部伸出的小型机构可用于压箱、起模或辅助定位，其支座与平板连接，操作路径避开主要浇注区域，减少合箱后与浇道、冒口或起重吊具发生干涉的可能。

　　设计这类模具时，首先要把铸件的拔模方向理顺。变压器壳体往往具有较深的腔壁和多个凸台，若分型面选择不当，起模时会破坏砂型，或者造成型芯悬臂过长。模型中将主要成型特征集中在圆形工作台区域，有利于围绕中心对称布置芯头，使砂型受力更均匀；周边立壁则采用连续封闭形式，提高砂箱在搬运和震动紧实过程中的刚性。板面边缘的小孔和凸台不是装饰特征，而是合箱销、夹紧件、定位块或工艺附件的安装位置，建模时需要把这些孔位的同轴度、间距和避让深度一并考虑。

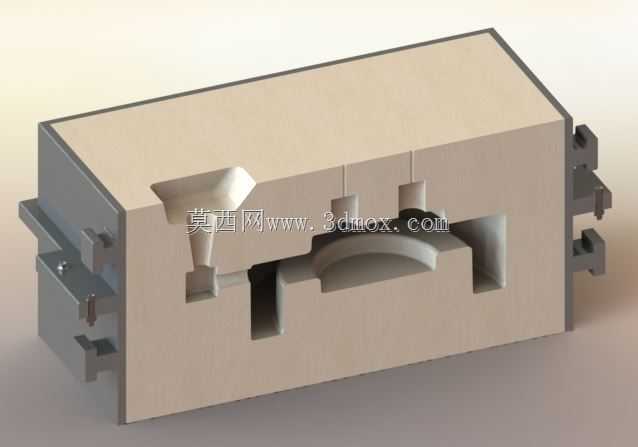

　　浇注系统的思路需要与铸件壁厚匹配。变压器箱体类铸件通常面积较大、局部壁厚差异明显，金属液进入型腔后既要保证充型平稳，也要避免冲蚀型芯和造成局部热节。砂型模具在三维阶段应预留浇道、冒口和排气通道的布置空间，尤其是顶部圆形芯座周围，若气体不能顺利排出，浇注时容易形成气孔、呛火或浇不足。模型中多根直立成型柱对应深腔或孔位，其根部圆角、拔模斜度和芯头间隙都会影响起模阻力；柱体过高时，还要通过加大芯头支撑面、增加防转结构或设置辅助加固来保证型芯稳定。

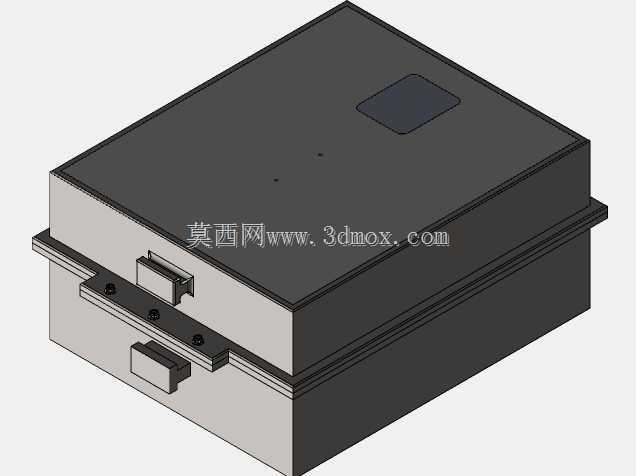

　　外形尺寸与安装边界需要结合车间造型线校核。下部砂箱的外轮廓决定了造型设备工作台、滚道和翻转机构的最小通过宽度，侧壁突出件不能超出输送线安全边界；上部平板与下方箱体的连接区域要承受填砂和压箱载荷，螺栓或卡扣位置应远离易磨损的成型面。顶部操作机构的高度需要纳入起吊高度核算，尤其在行车吊运、翻箱机夹紧和砂型叠放时，最高轮廓不能与厂房吊具、导轨或相邻砂箱碰撞。若采用机器造型，还应核对震击台、压头和砂斗的运动包络，保证模具在压实位置有足够承压面积。

　　从维护角度看，砂型铸造模具长期接触型砂、敲击和起模摩擦，分型面、定位销和芯头座属于易损部位。结构设计时应把这些部位做成可更换、可加工的独立件，避免整体模具因局部磨损而报废。模型中清晰区分了基座、平板、成型柱和顶部机构，这种分层方式便于加工时分别选材、热处理和修配；木质、树脂、铝合金或铸铁材料的选择，取决于生产批量、尺寸精度和车间造型方式。

　　在实际工艺沟通中，三维模型还能帮助铸造工程师提前发现几个常见问题：一是型芯下入后是否有足够支撑，二是合箱时上下销孔是否能自然导入，三是浇注后铸件收缩是否会拉裂深腔部位，四是起模方向上是否存在倒扣。把这些问题在装配阶段暴露，比在木模或金属模加工后再返修更节省制造成本。整体结构强调的是稳定成型、准确定位和方便现场操作，各部件之间的尺寸链都围绕砂型制作、合箱浇注和铸件取出这几个核心环节建立。
