老式飞机用径向对置气缸动力装置结构

　　在早期航空动力发展阶段，径向发动机凭借气缸径向对置的特殊布局，成为螺旋桨飞机的核心动力选择，这类动力装置的结构设计完全围绕航空场景的轻量化、高功重比需求展开。从实际应用场景来看，这类发动机主要适配早期低速螺旋桨飞机，包括初级教练机、农用作业飞机以及部分复古复刻的航空展品，其径向排布的气缸可以让迎风面的冷却气流直接掠过每一个气缸外壁，在没有复杂液冷管路的前提下实现高效风冷散热，大幅降低动力系统的整体重量与故障点。

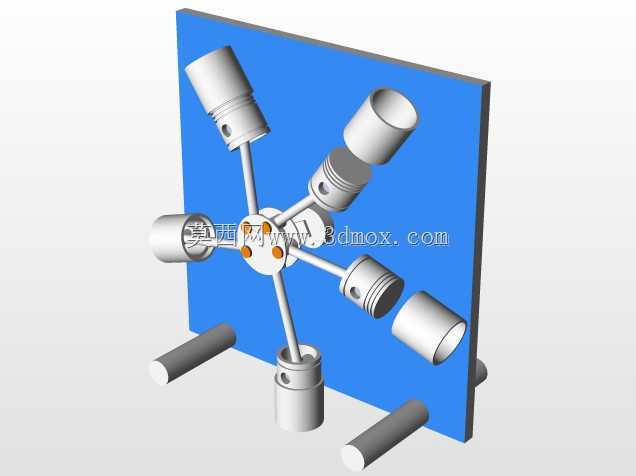

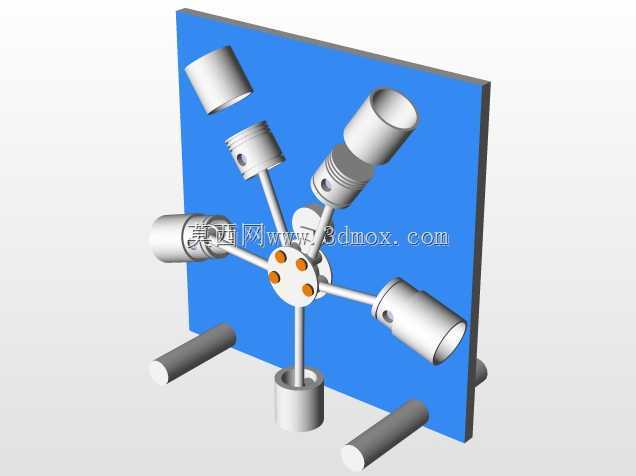

　　从设备实际用途出发，该结构的核心作用是将燃油燃烧的热能转化为曲轴旋转的机械能，为螺旋桨提供持续稳定的扭矩输出，相比直列或者V型发动机布局，径向对置的气缸可以让曲轴长度大幅缩短，曲轴的受力条件更优，不需要额外设置过多的主轴颈支撑，进一步压缩了动力单元的轴向尺寸，适配老式飞机机头紧凑的安装空间。在功能特性层面，这类结构的各个气缸围绕中心曲轴呈放射状分布，每个气缸的连杆都连接到同一个曲柄销上，做功行程交替触发，曲轴运转的平顺性优于同缸数的直列发动机，同时风冷结构的可靠性更高，在飞行过程中即使出现个别气缸工作异常，剩余气缸依然可以维持基本动力输出，保障飞行安全。

　　在产品设计思路上，该结构优先考虑了航空场景下的维护便利性与重量控制，气缸呈放射状外露，地勤人员可以直接对单个气缸进行检修、更换火花塞或者调整气门间隙，不需要拆解大量外围附件；同时中心曲轴箱采用一体化铸造结构，承担所有气缸的安装定位与曲轴支撑功能，安装法兰面设置在曲轴箱前端，直接与飞机机头的发动机架连接，各个气缸的轴线均垂直于曲轴轴线，相邻气缸之间保留足够的散热间隙，避免飞行过程中气缸之间出现热堆积。

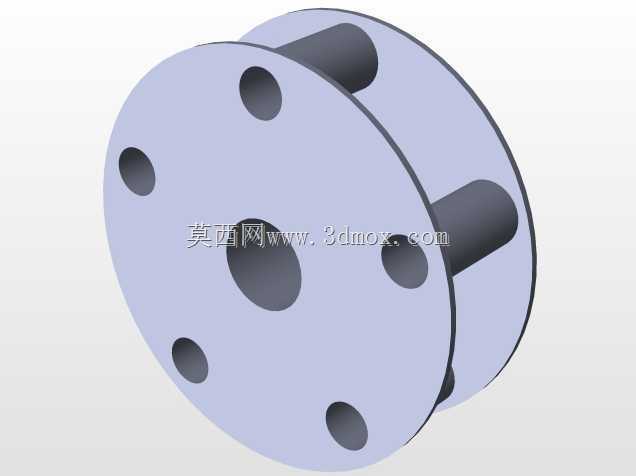

　　从外形尺寸与安装边界来看，该结构的整体轮廓呈短圆柱状，轴向长度远小于同功率的直列液冷发动机，径向尺寸由气缸数量与单缸排量决定，安装时需要在发动机架上预留对应径向尺寸的通风空间，保证冷却气流可以顺畅到达每一个气缸的散热鳍片位置；曲轴前端的输出轴直接连接螺旋桨安装座，输出轴的同轴度公差控制在0.02mm以内，避免螺旋桨高速旋转时出现动不平衡问题；曲轴箱后端设置附件安装位，用于安装磁电机、燃油泵、滑油泵等必要附件，所有附件的安装位置都不会超出发动机的最大径向轮廓，避免在机头整流罩安装时出现干涉。

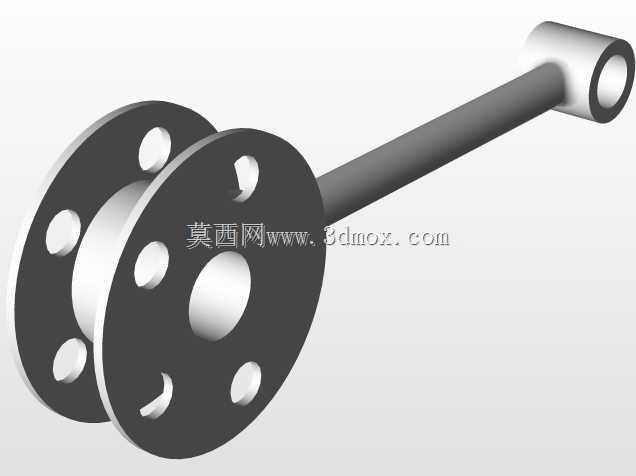

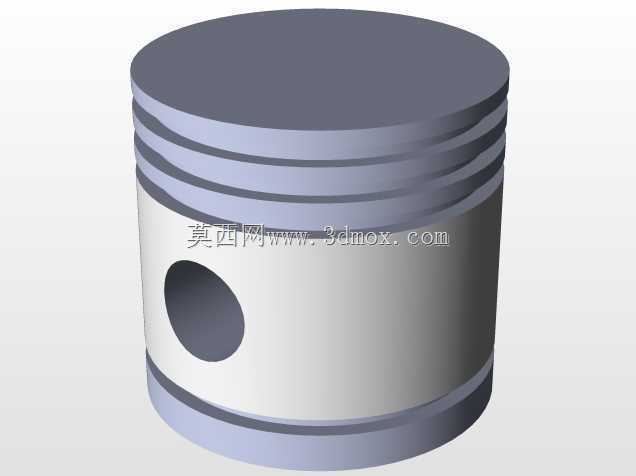

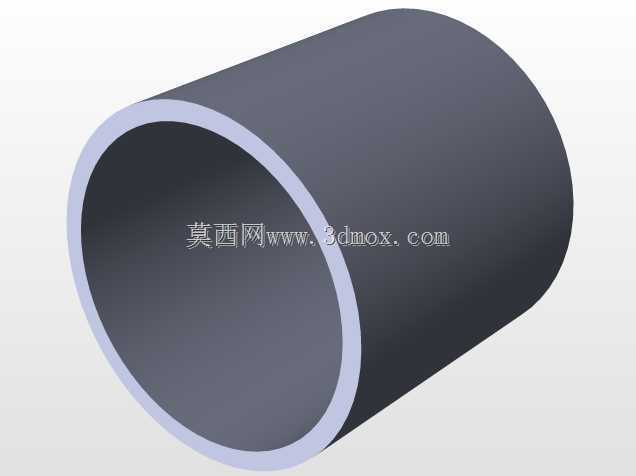

　　在结构细节设计上，每个气缸的缸体都采用散热鳍片一体化结构，鳍片的厚度与间距根据飞行速度下的气流换热效率计算确定，保证在额定功率输出时缸头温度控制在材料允许的范围内；连杆采用主副连杆结构，一个主连杆直接连接曲柄销，其余气缸的副连杆通过铰接销连接在主连杆的凸缘上，这种结构可以让所有气缸的活塞行程保持一致，避免不同气缸的压缩比出现偏差；活塞采用轻量化铝合金材质，搭配两道气环与一道油环，保证气缸密封性的同时降低往复运动的惯性力，减少曲轴运转时的振动传递到机身结构。

　　这类径向结构的设计逻辑完全贴合早期航空工业的加工能力与使用需求，在没有高精度液冷系统加工能力的阶段，通过布局优化实现了动力系统的高可靠性与高功重比，即使在当下，这类结构依然是航空爱好者复刻老式飞机、制作航空动力展品时的重要参考结构，其布局思路也为小型通用航空动力装置的轻量化设计提供了可借鉴的工程经验。
