单缸动力配套消声装置及动力总成结构

　　在小型农用机械、园林作业设备、小型工程机具的动力配套场景中，单缸内燃机的排气噪声控制一直是整机NVH优化的核心环节，本次呈现的消声结构直接适配小马力单缸柴油机的排气端口，从安装接口到内部流道完全匹配对应机型的排气脉冲特性，避免通用消声器带来的背压过高、降噪频段不匹配的问题。从实际使用场景来看，这类消声装置主要覆盖3-15马力段的单缸动力，配套微耕机、小型发电机组、机动喷雾机、手扶式作业设备，这类设备往往作业场景贴近操作人员，排气噪声如果没有经过针对性消声，作业位置的噪声值很容易超过职业健康限值，同时过大的排气脉冲也会干扰周边居民区的正常环境，因此消声结构的设计不能只追求降噪量，还要平衡排气背压对动力输出效率的影响。

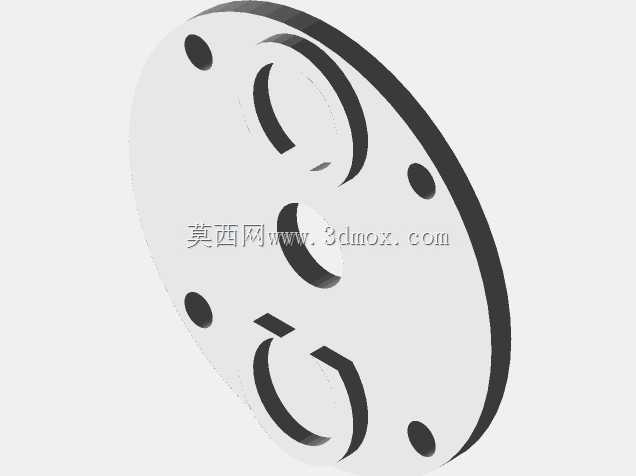

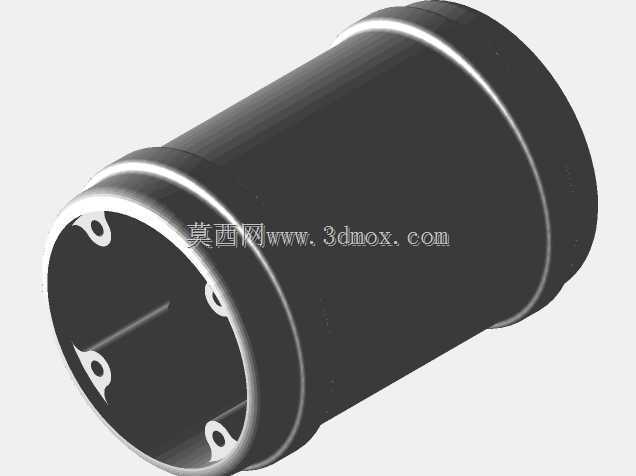

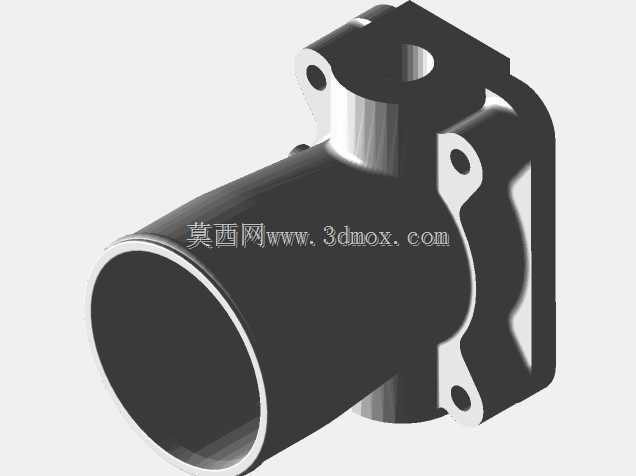

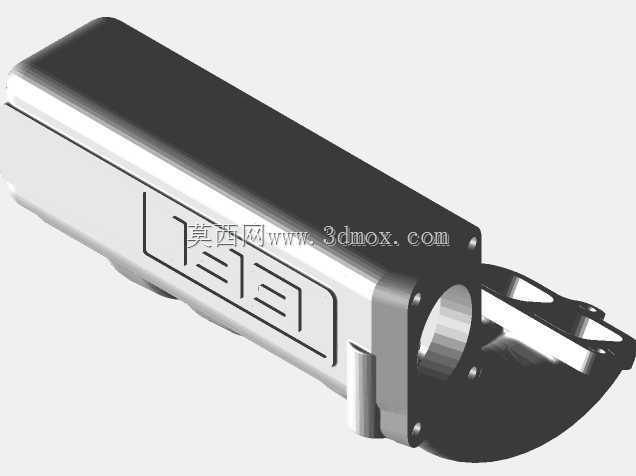

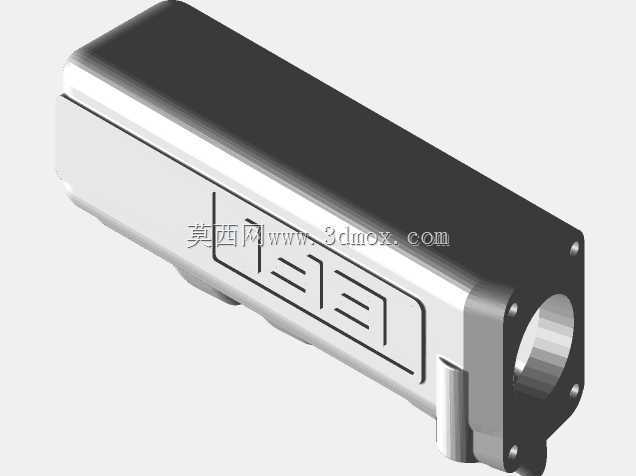

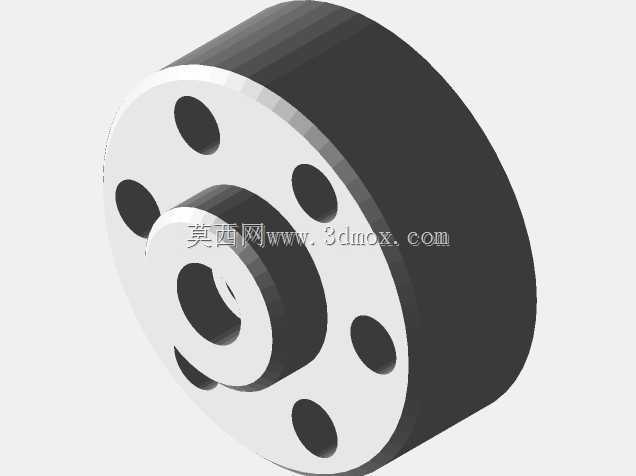

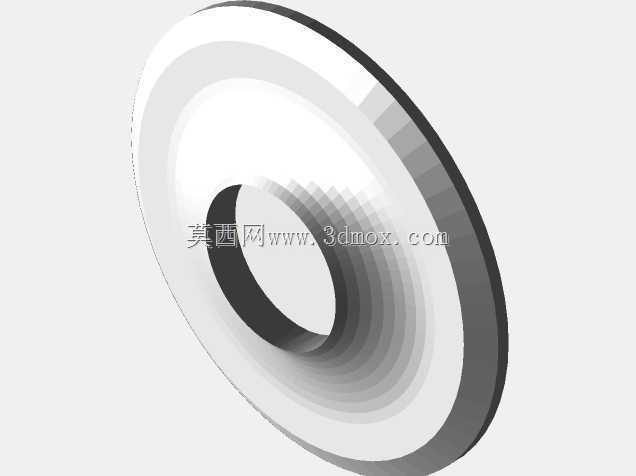

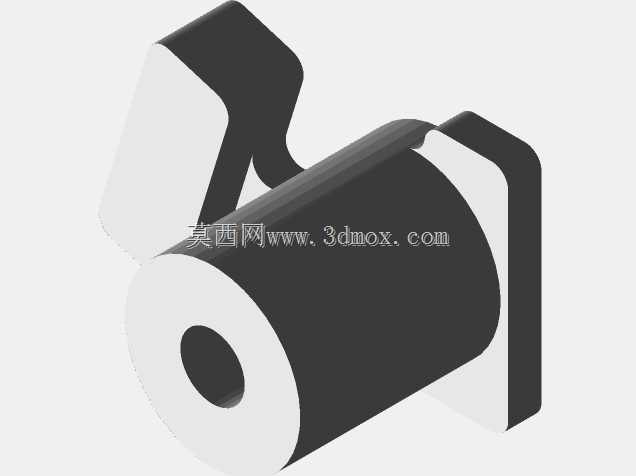

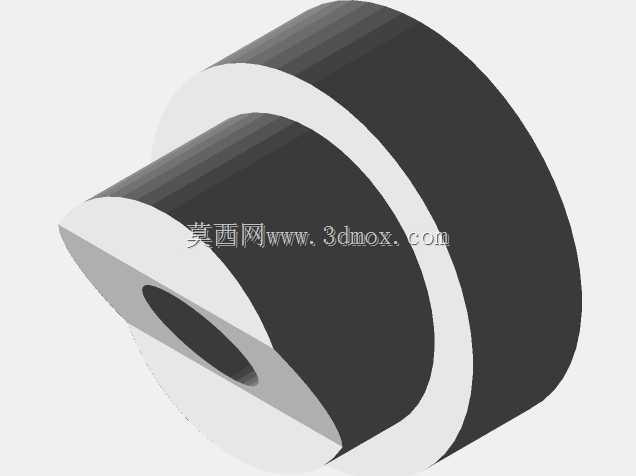

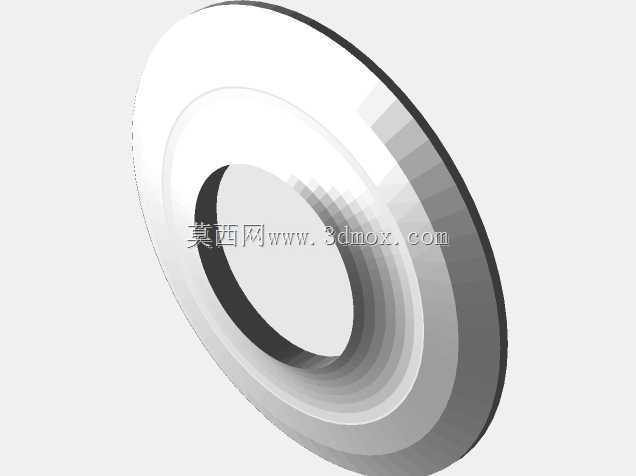

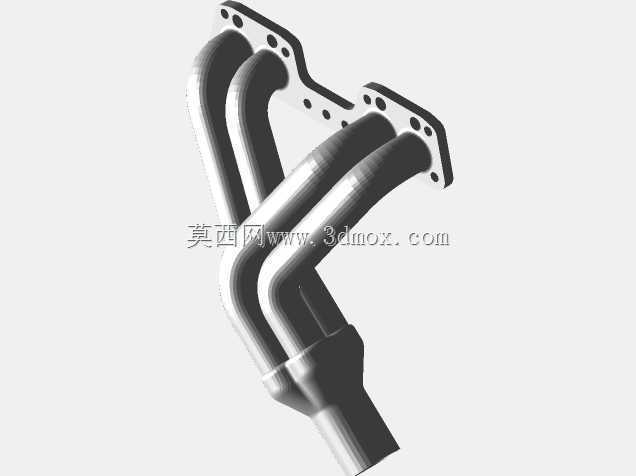

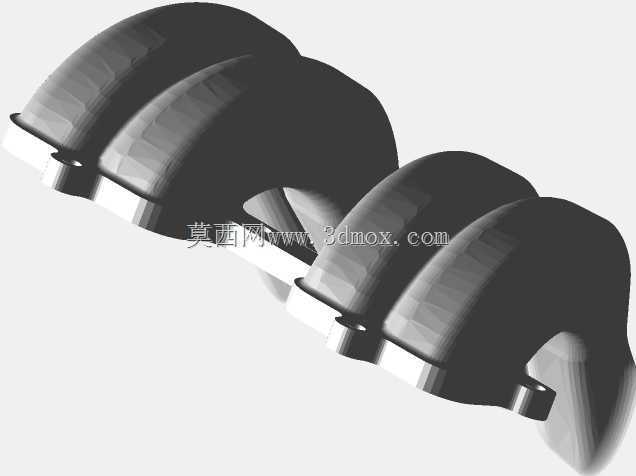

　　从结构设计思路来看，该消声装置采用阻抗复合式的内部结构，外层采用冲压焊接的钢制壳体，表面做喷塑防锈处理，适配户外作业的潮湿、多粉尘工况，顶部的防雨帽结构做了外翻边设计，避免雨天作业或者露天停放时雨水顺着排气口倒灌入气缸，造成气门、缸套的锈蚀损伤。进气端的法兰接口直接匹配缸盖的排气出口，安装孔位的位置度公差控制在0.2mm以内，保证安装时密封垫的压合均匀，不会出现排气泄漏的问题，接口处的密封槽深度设计为1.5mm，配套石墨金属缠绕垫片，在缸盖长期工作的高温振动环境下，不会出现垫片老化失效、漏气异响的问题。内部的消声腔分为三级，第一级为扩张腔，直接承接排气端口排出的高温高速脉冲气流，通过腔体的突然扩容降低气流流速，将排气的低频脉冲能量初步耗散，腔体内设置的穿孔管穿孔率控制在23%，避免穿孔率过高导致低频降噪量不足，同时防止穿孔率过低造成排气背压飙升，影响发动机的充气效率；第二级为共振吸声腔，针对单缸机排气噪声中占比最高的120-300Hz频段做针对性消声，通过腔体容积和连接颈尺寸的匹配，让该频段的声波在共振腔内形成反相叠加，抵消声能；第三级为阻性吸声段，填充耐高温的玻璃纤维吸声材料，用穿孔护面板固定，主要耗散中高频的气流摩擦噪声，避免排气口出现尖锐的气流啸叫。

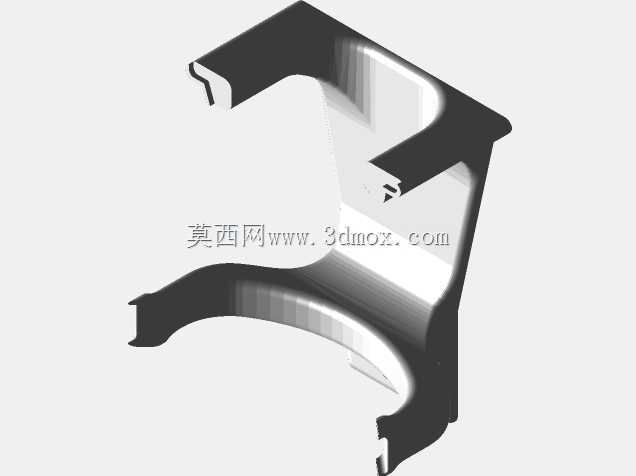

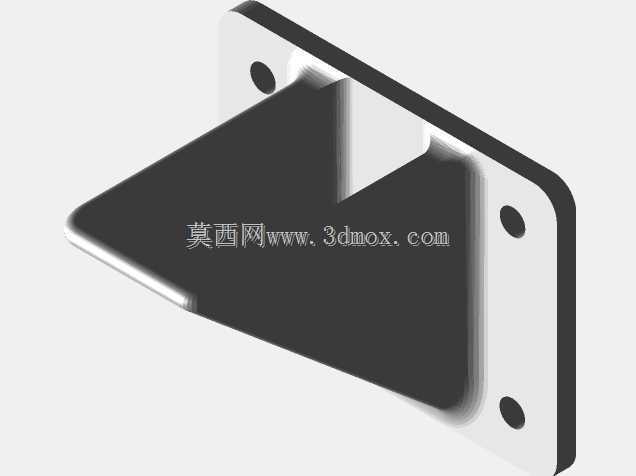

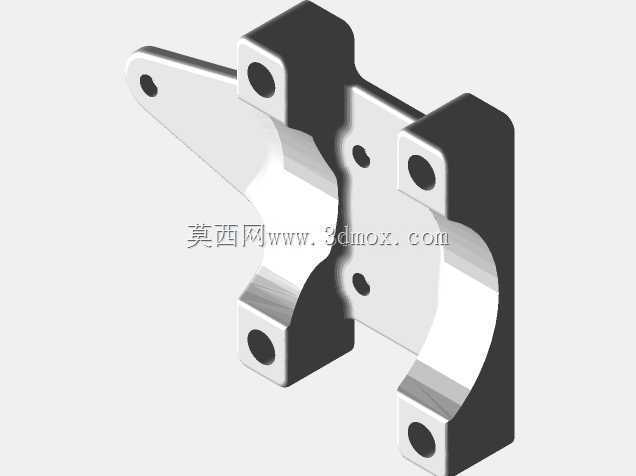

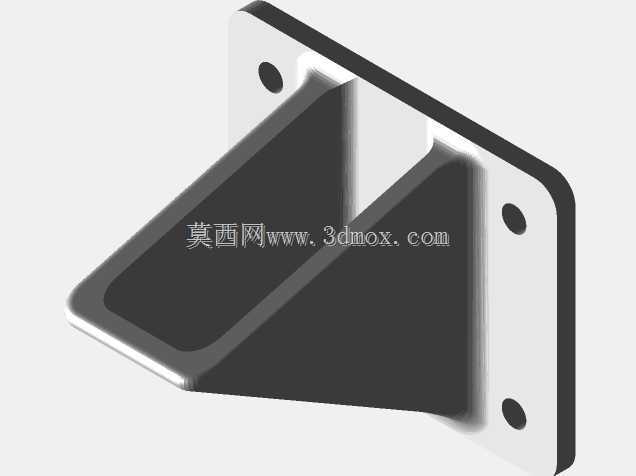

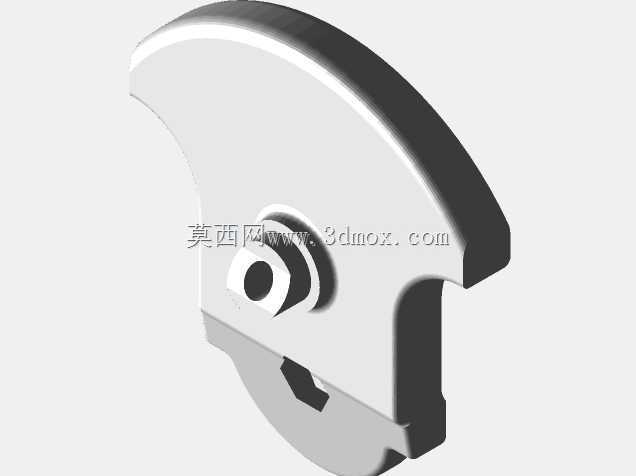

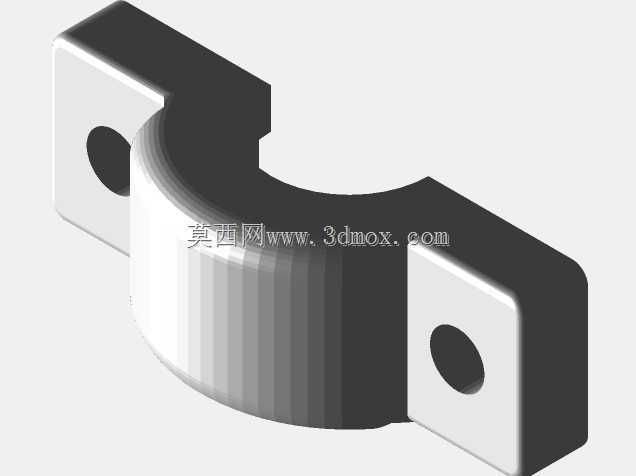

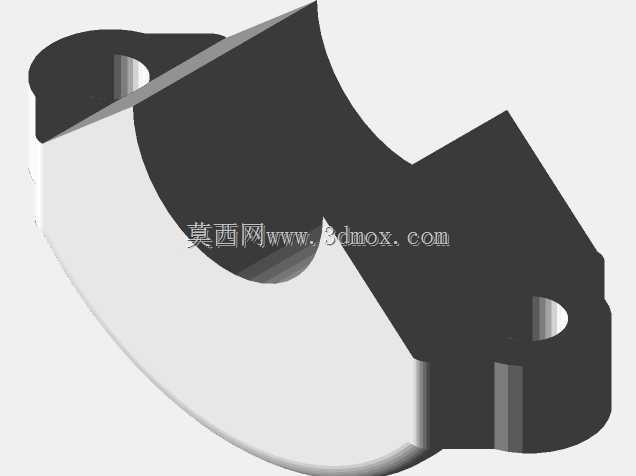

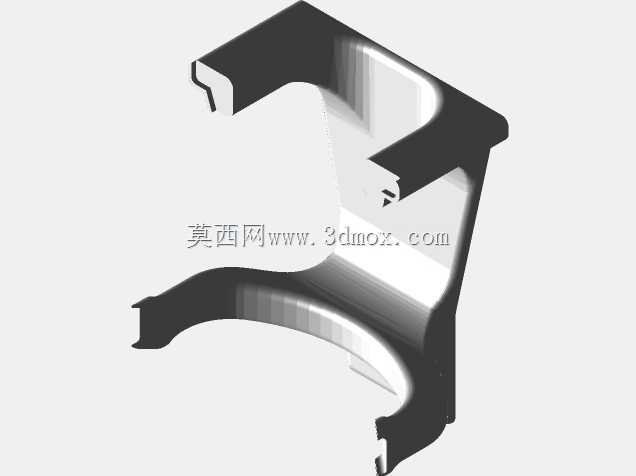

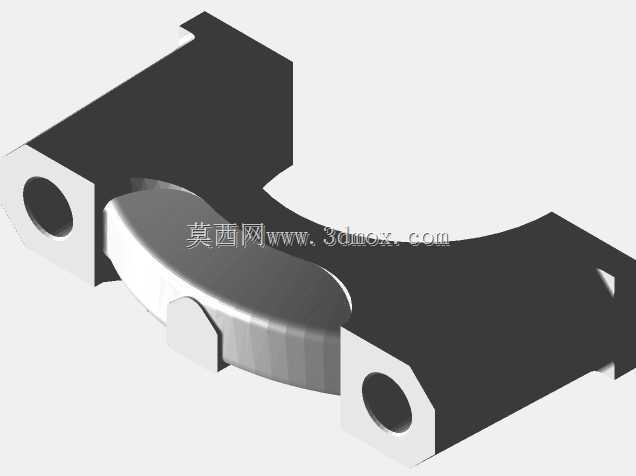

　　从安装边界来看，该消声器整体安装后最高点距离缸盖安装面的高度为185mm，最大外径为120mm，不会超出单缸机原有水箱、油箱的外轮廓边界，避免在整机配套时和周边的覆盖件、燃油管路、操作杆件发生干涉，消声器的排气出口朝向斜下方45度，避免排气直接吹向操作人员或者设备的塑料覆盖件，防止高温排气造成人员烫伤或者塑料件老化变形。配套的固定支架采用2.5mm厚的冷轧钢板冲压成型，支架的安装点直接连接在缸体的预制螺栓孔上，不需要额外在机体上打孔改装，支架和消声器壳体之间设置有耐高温的橡胶减震垫，能够隔离发动机工作时的高频振动，避免消声器壳体长期受振动出现焊缝开裂、固定螺栓松脱的问题。

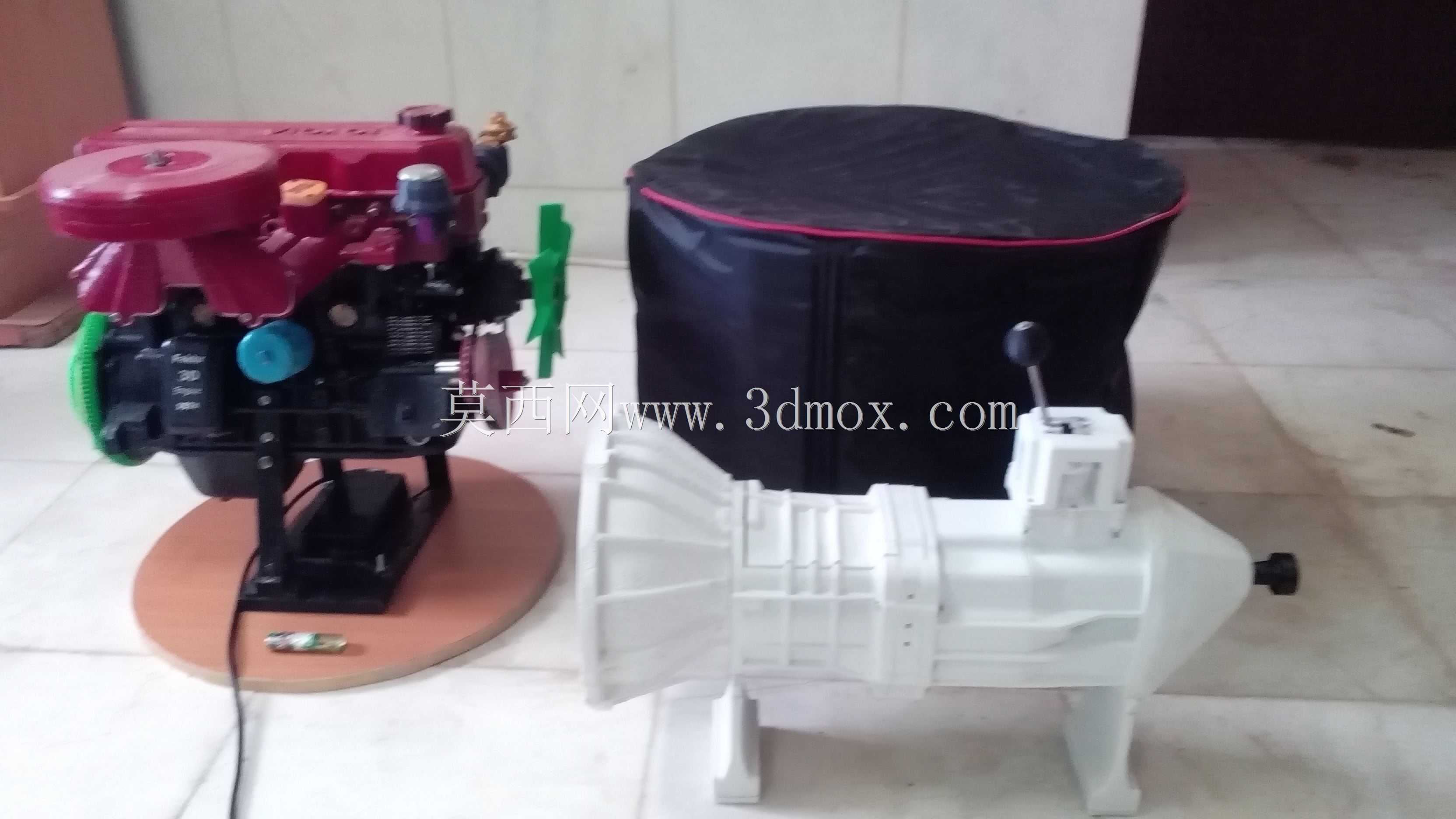

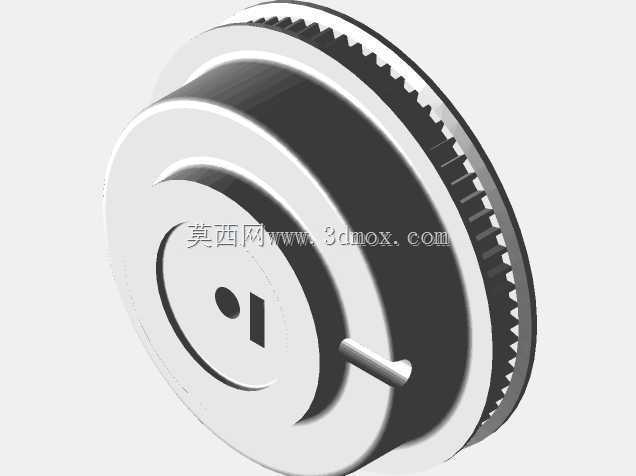

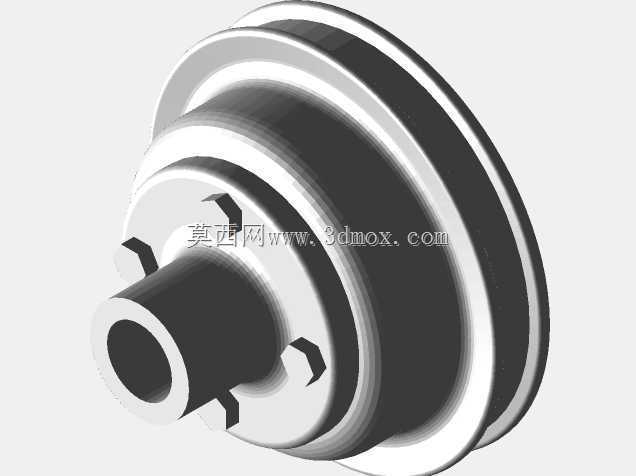

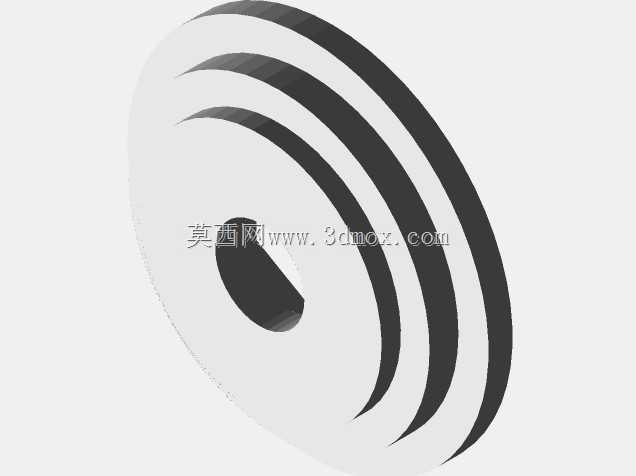

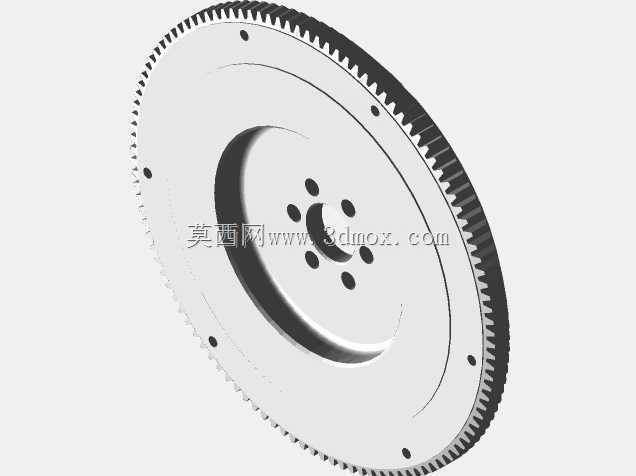

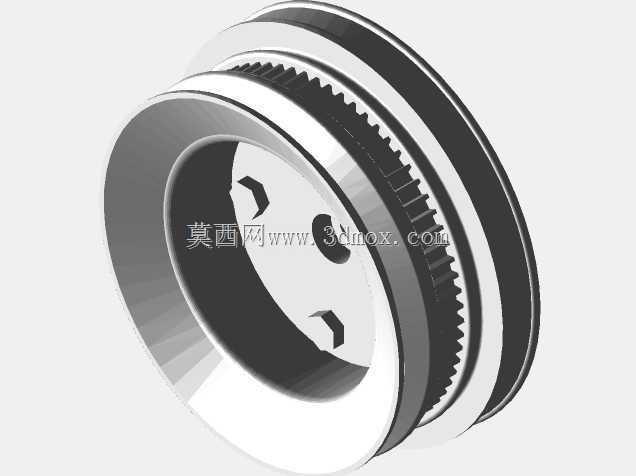

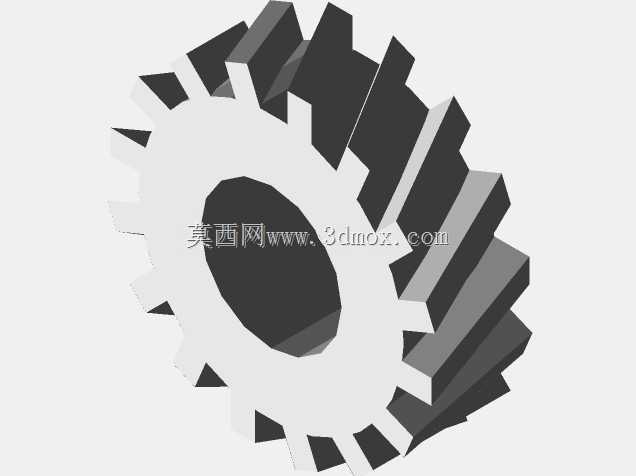

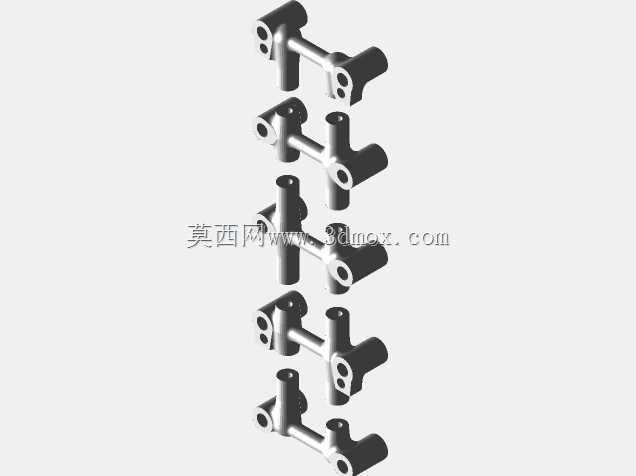

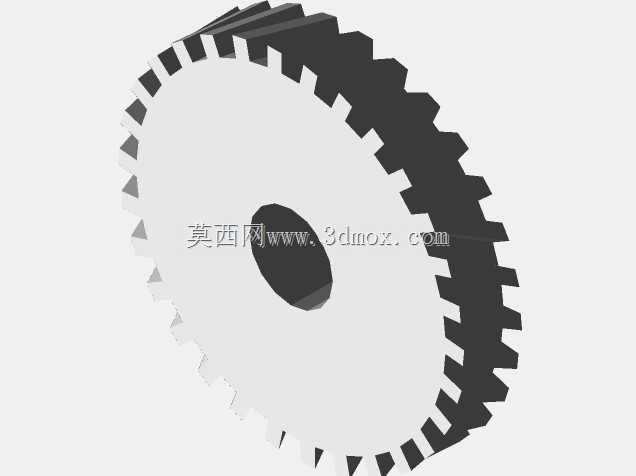

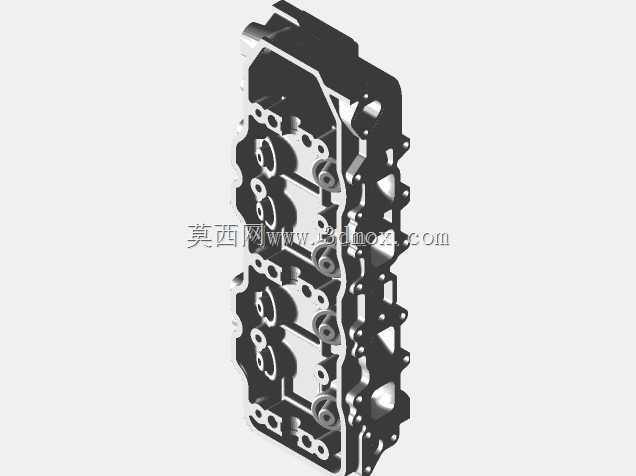

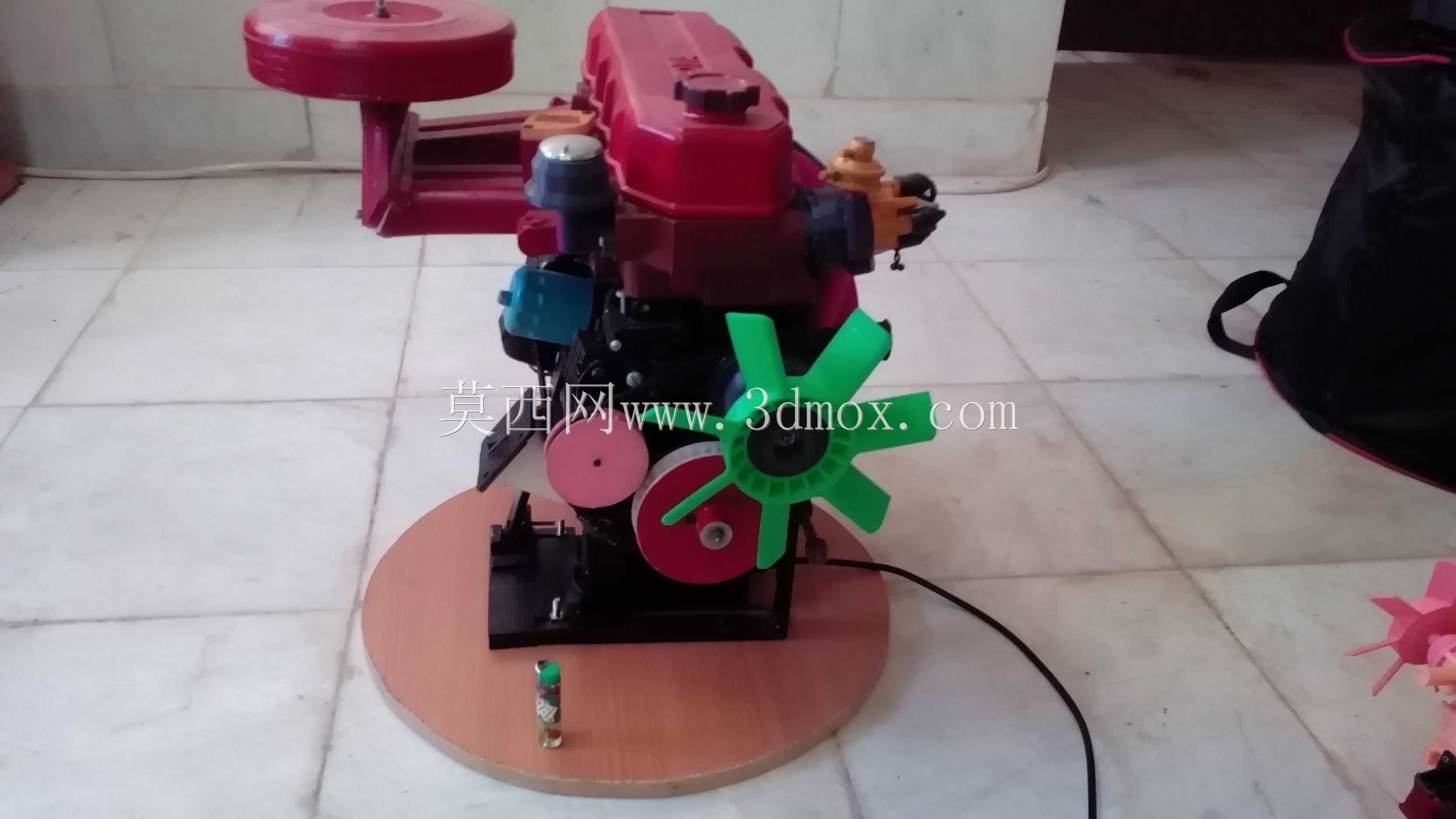

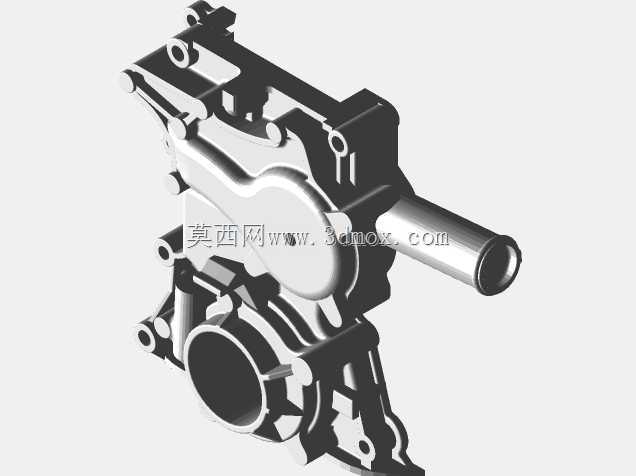

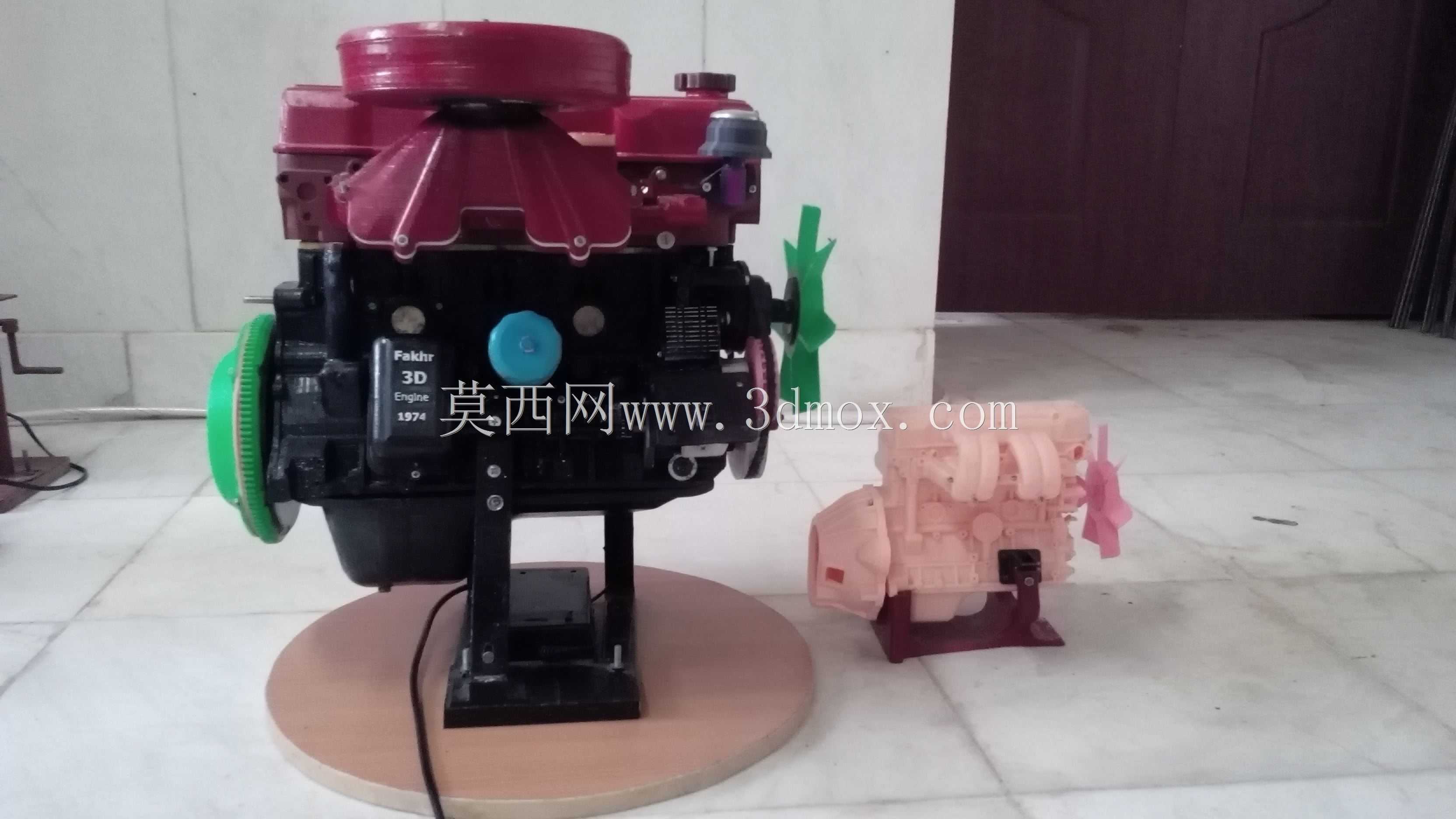

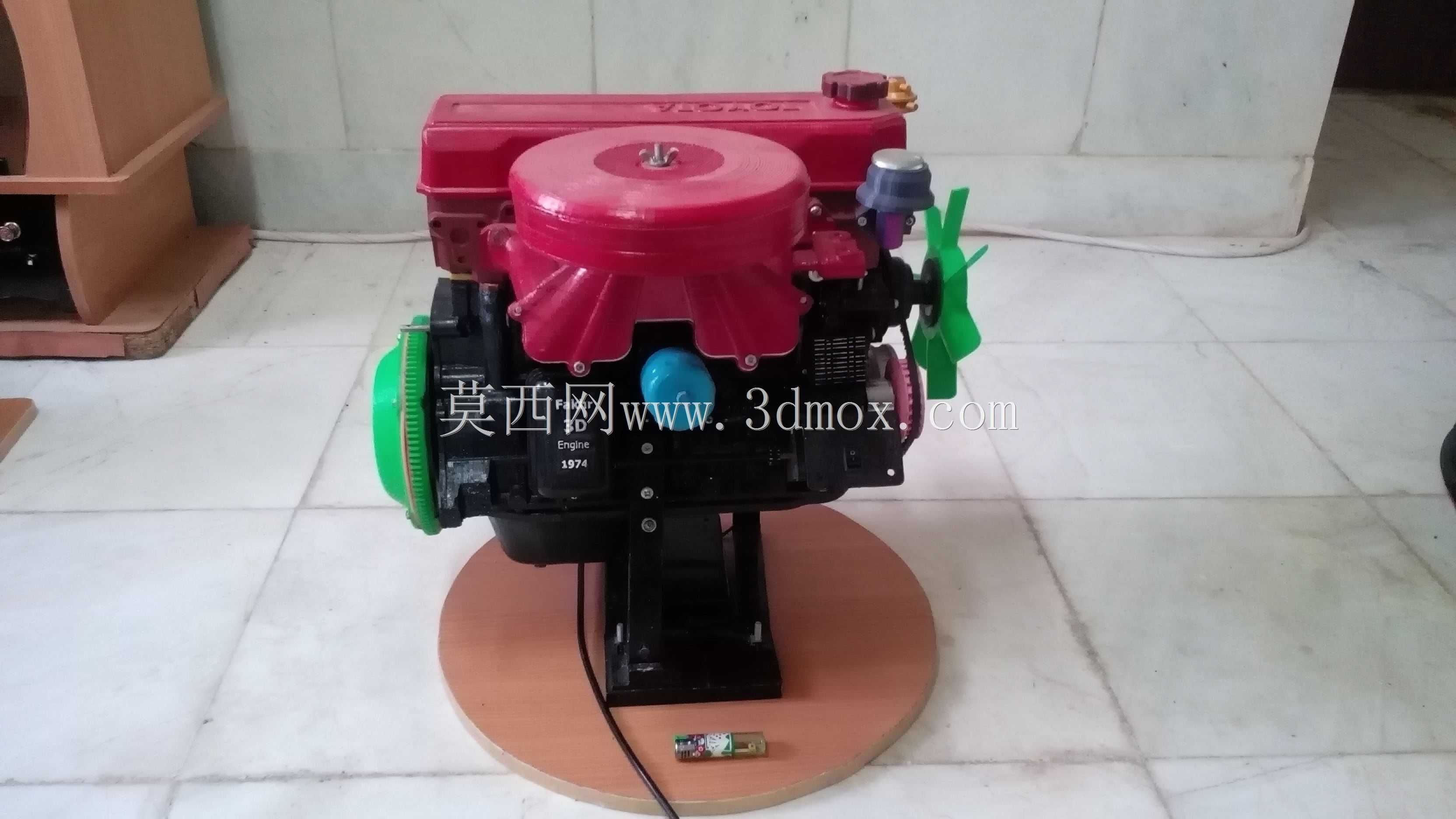

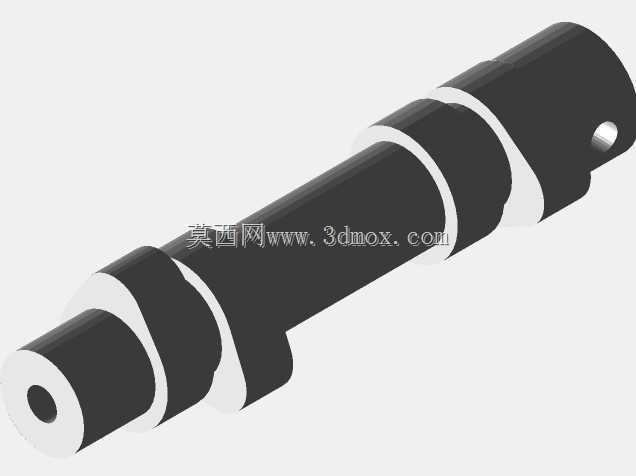

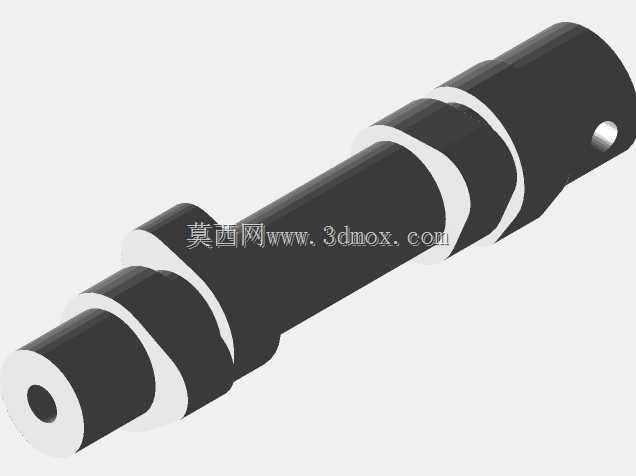

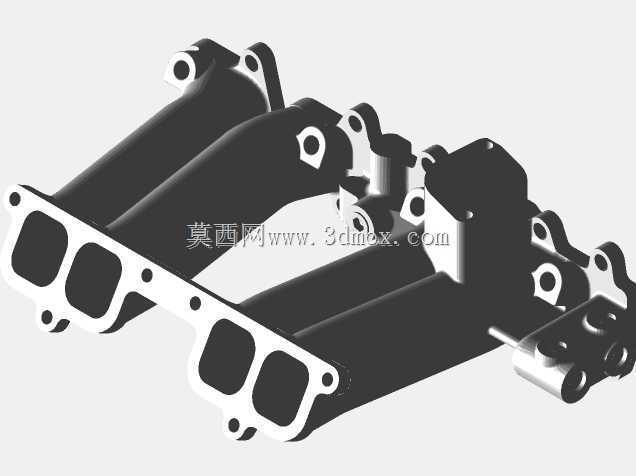

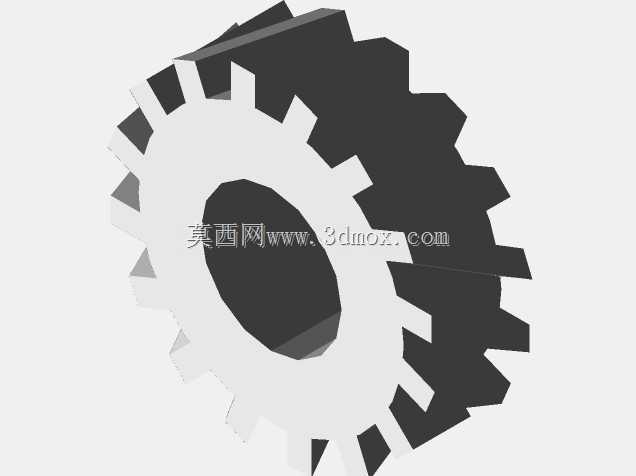

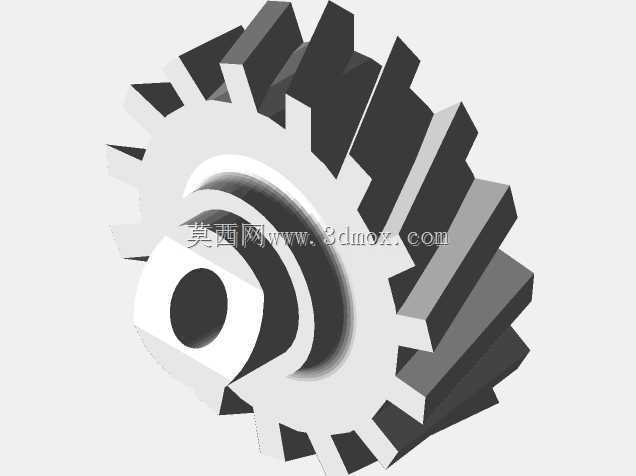

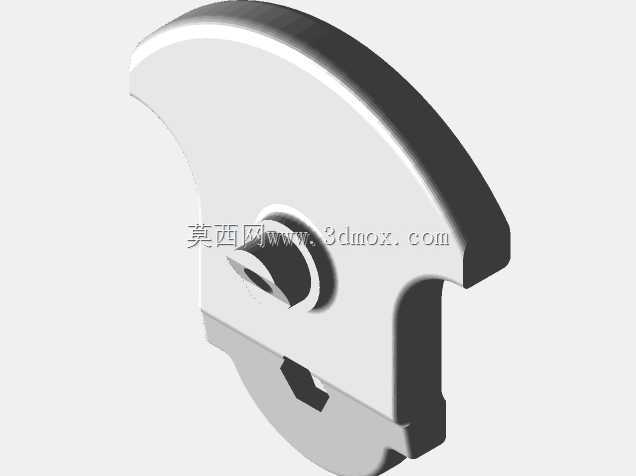

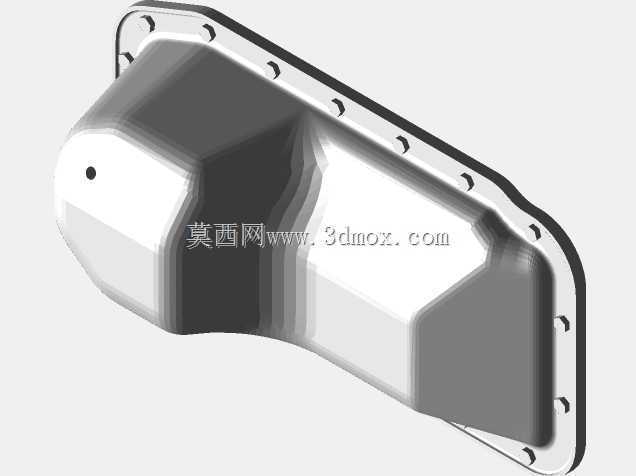

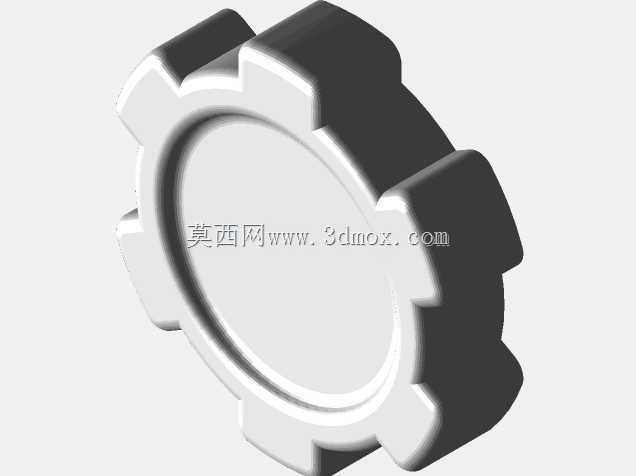

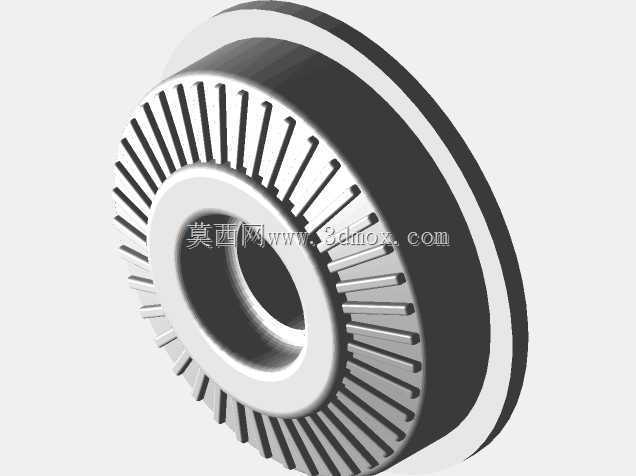

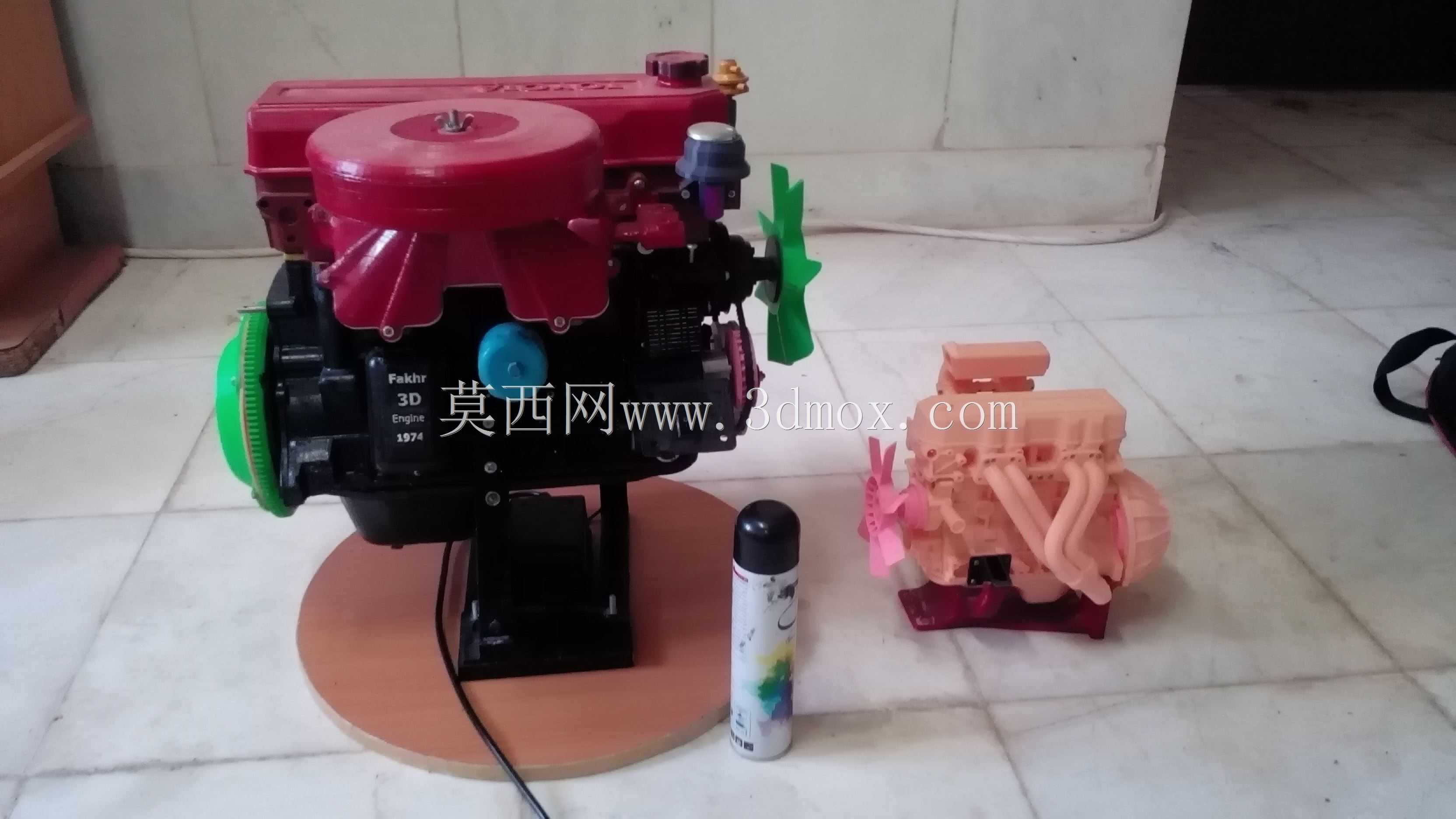

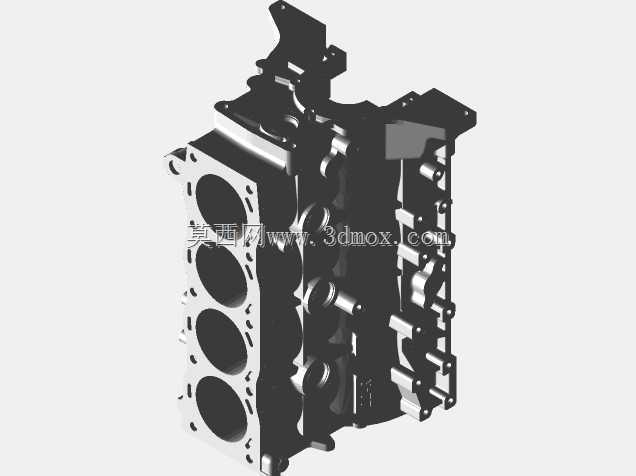

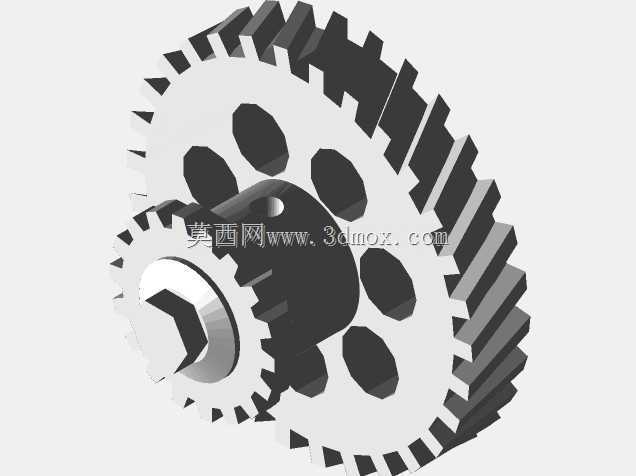

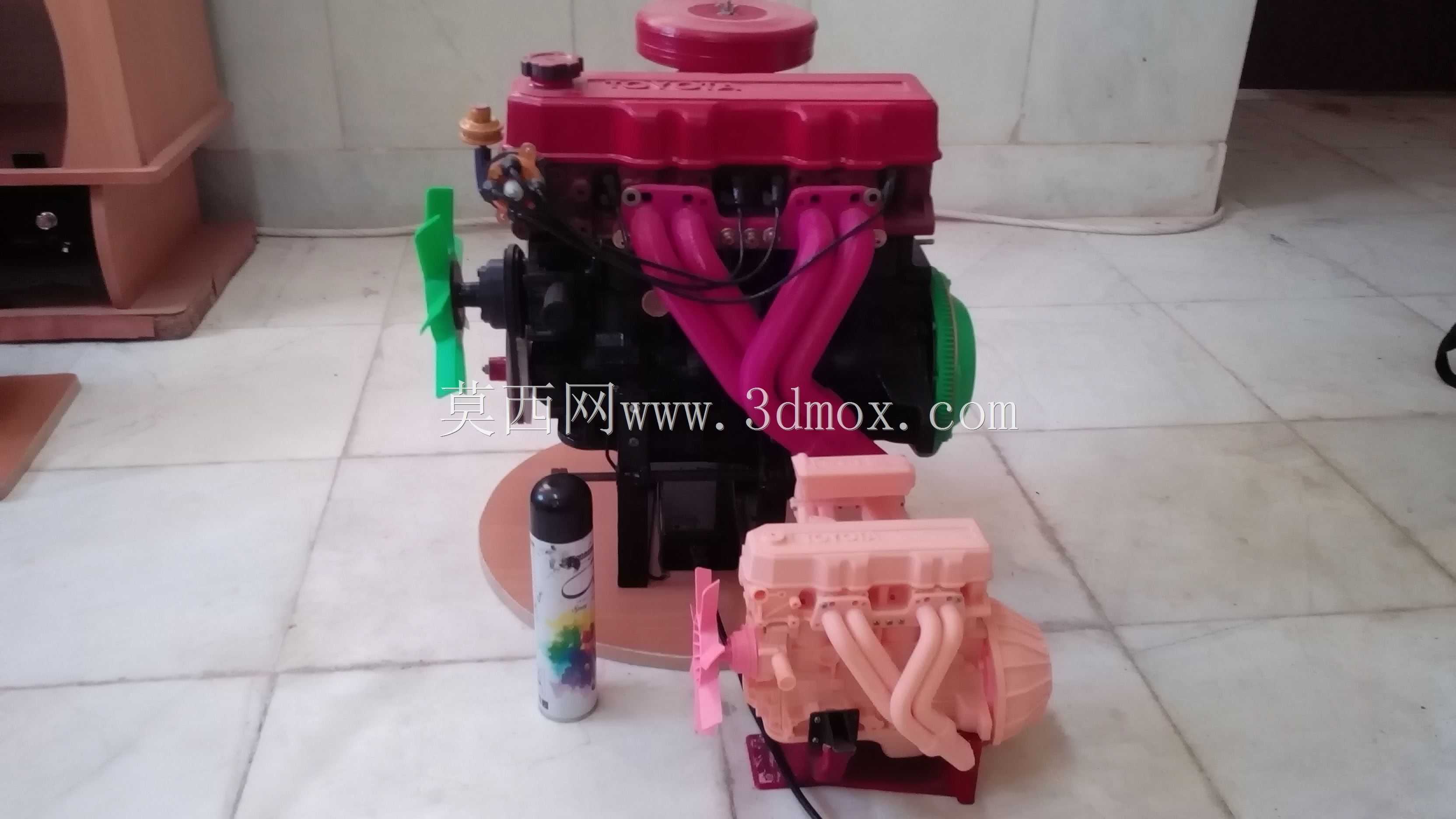

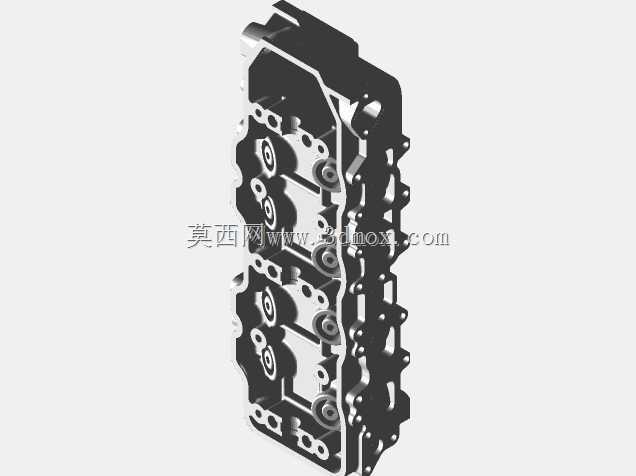

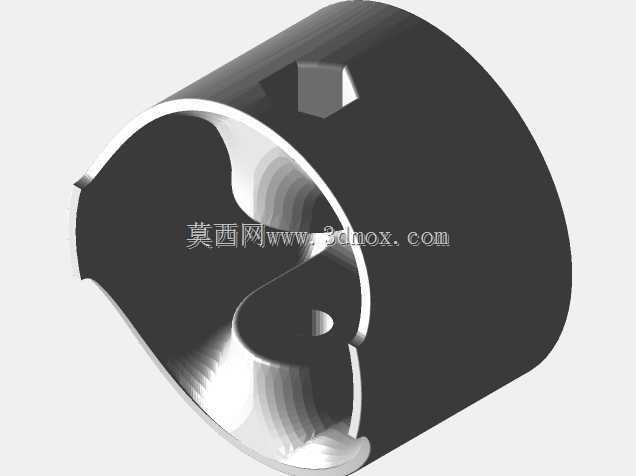

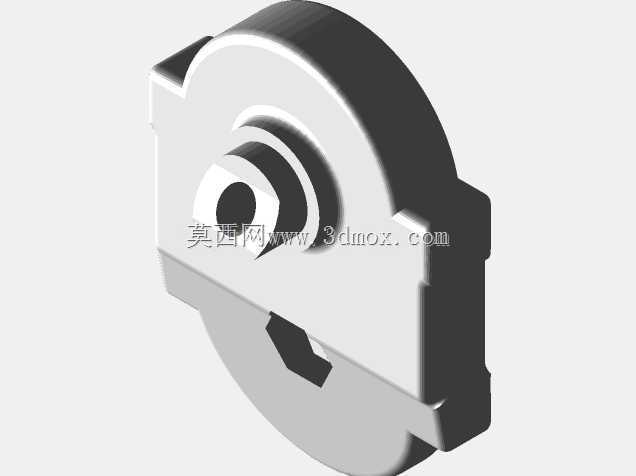

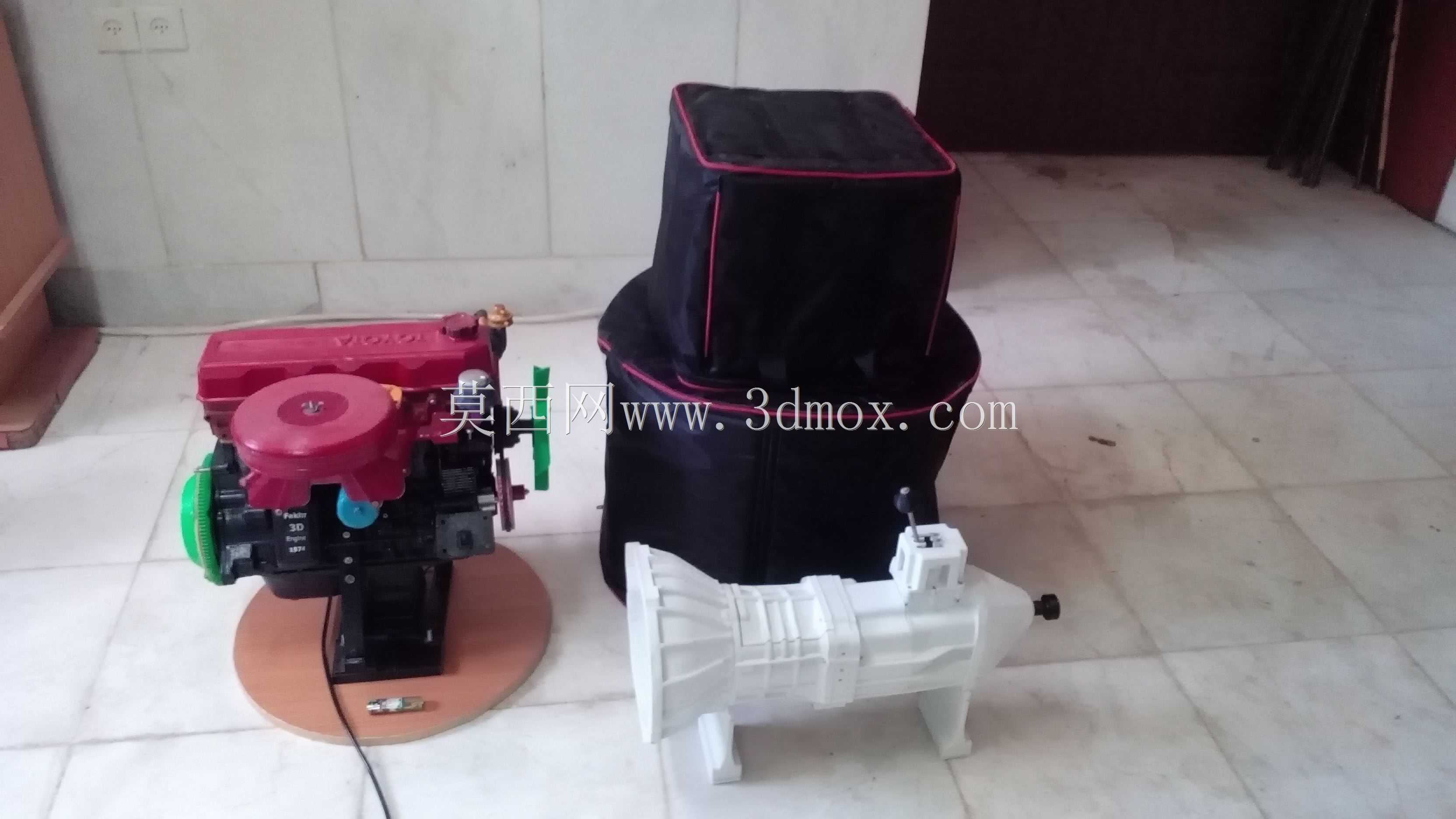

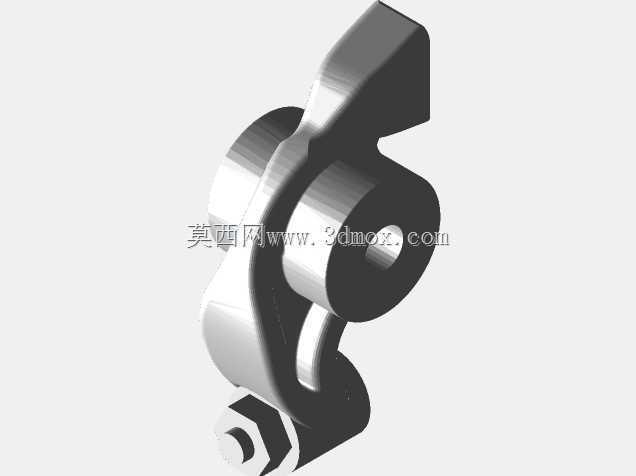

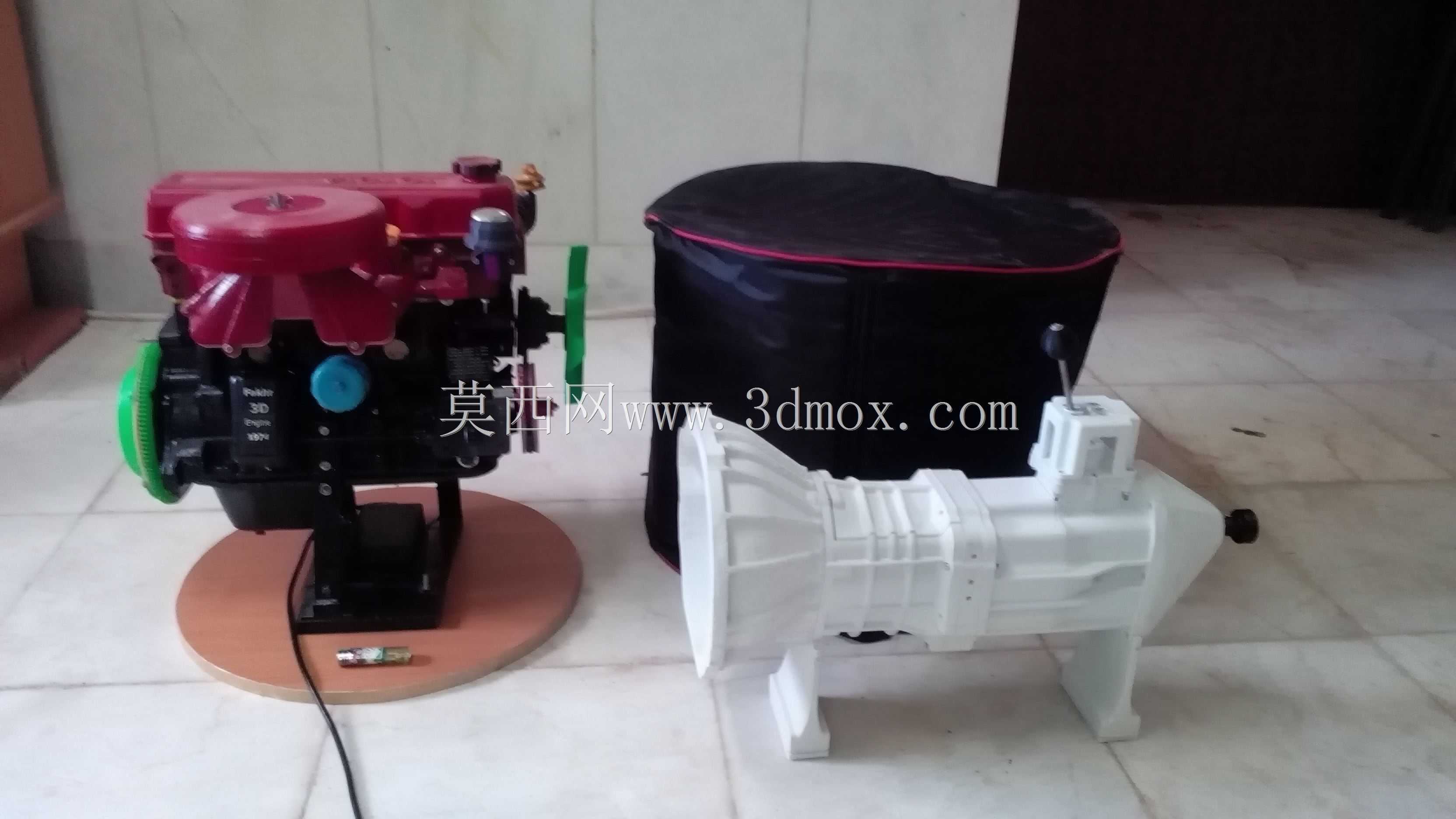

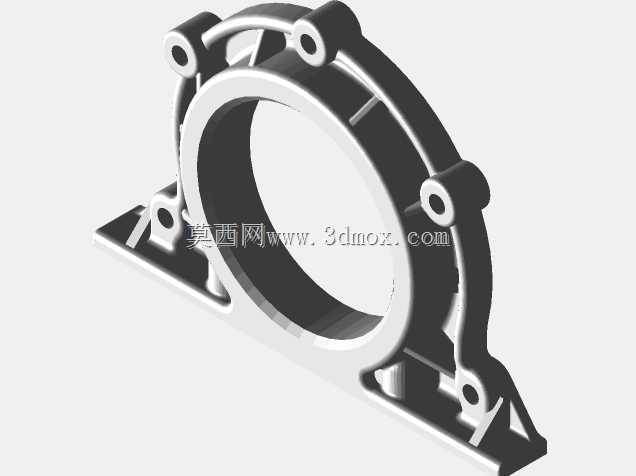

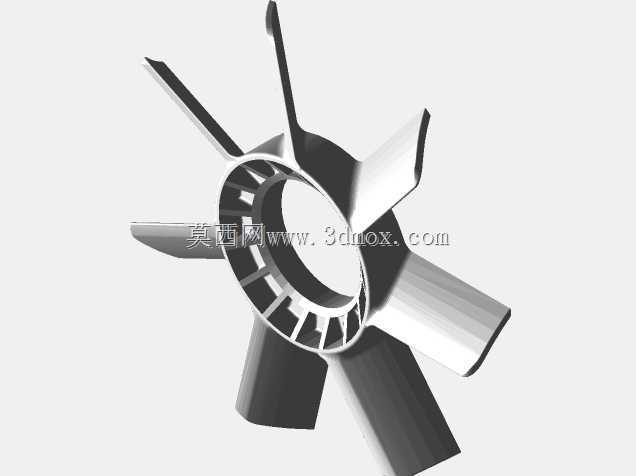

　　和消声器一同呈现的动力总成结构，完整还原了单缸机的油箱、水箱、启动拉盘、飞轮、输出带轮的全部结构细节，飞轮端的带轮直径为160mm，匹配B型三角带，能够直接连接发电机、水泵、耕作部件的传动系统，输出端的轴伸尺寸、键槽规格完全对应通用小马力单缸机的标准尺寸，在做整机配套设计时，可以直接调取该模型完成传动系统的匹配校核，不需要反复测量实物尺寸。模型中还原的手动减压结构、燃油开关位置、机油加注口位置，都和实物保持一致，在做整机的操作空间校核时，可以直接模拟操作人员的维护操作路径，避免出现维护时工具无法伸入、操作空间不足的问题。旁边的等比例缩小打印样件，也验证了该结构在做小比例样机展示、3D打印验证时的结构合理性，所有的壁厚、加强筋位置都满足打印工艺的要求，不会出现打印时的翘曲、支撑难以去除的问题。

　　在实际的工程应用中，这类消声结构的设计还要考虑热胀冷缩的影响，消声器壳体的焊接处都预留了0.5mm的变形余量，避免发动机从冷机启动到满负荷工作时，壳体温度从常温升到500摄氏度以上的过程中，焊缝因为热应力出现开裂。消声器内部的吸声材料采用不锈钢丝网包裹，避免长期受气流冲刷出现纤维飞散，堵塞排气通道或者被吹出排气口，同时吸声材料的耐温等级达到650摄氏度，能够应对发动机满负荷工作时的排气温度，不会出现材料烧结、失效的问题。对于做小型动力设备配套的结构工程师来说，该完整的动力总成加消声器的三维结构，可以直接导入到整机装配环境中，完成安装位置校核、管路走向布置、散热空间预留的相关设计工作，减少从零开始建模的重复工作量，同时所有的配合尺寸都经过实物验证，不会出现建模尺寸和实物不符导致的装配干涉问题。
