电力变压器配套填充工装结构设计

项目分类:变压器 发布时间:2024-08-09 ID:762524

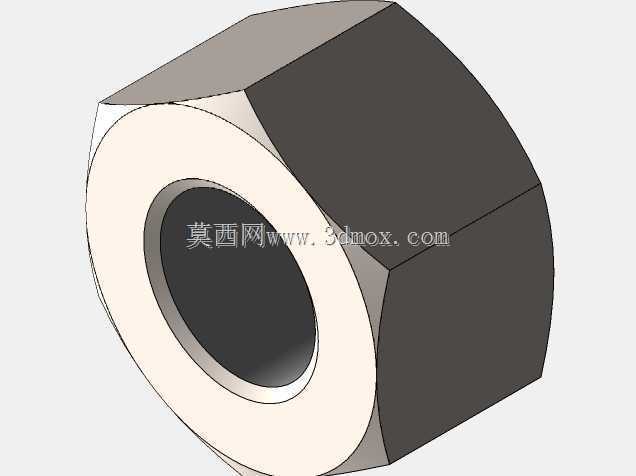

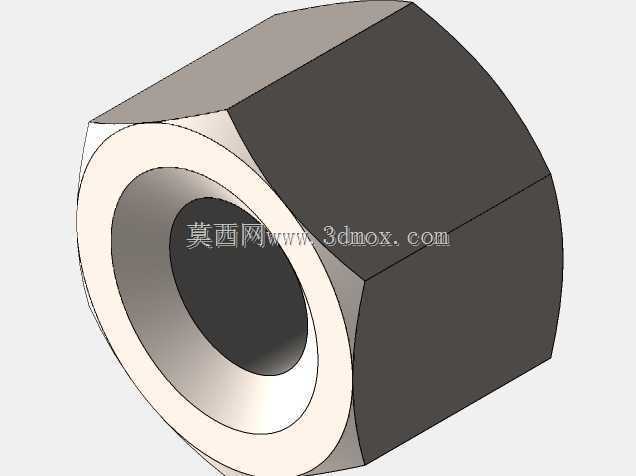

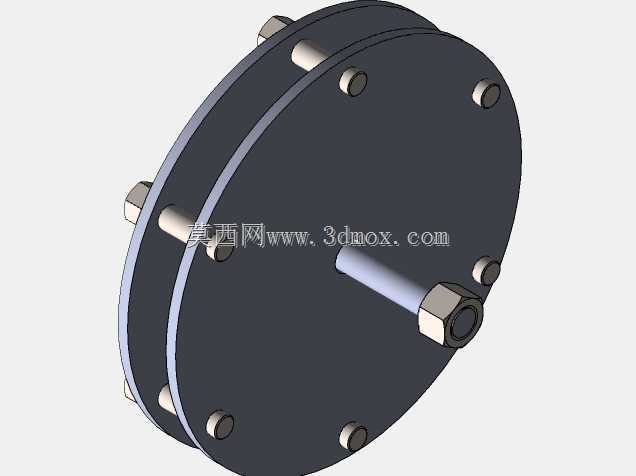

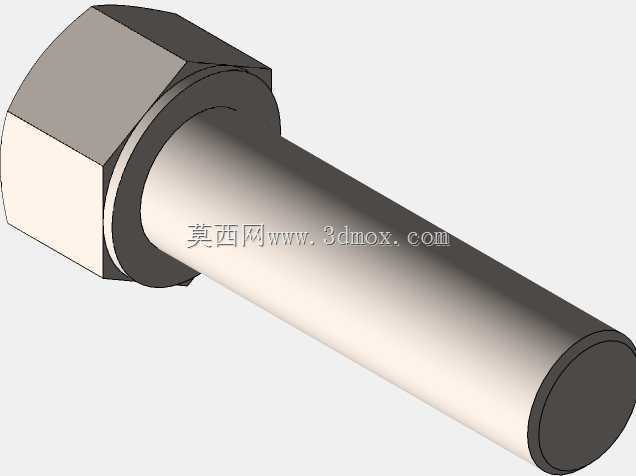

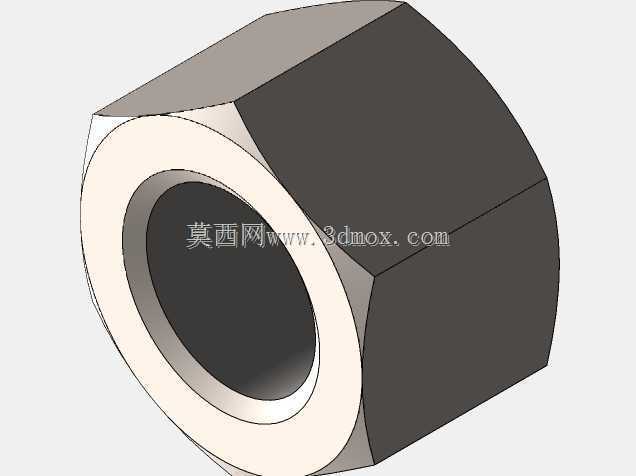

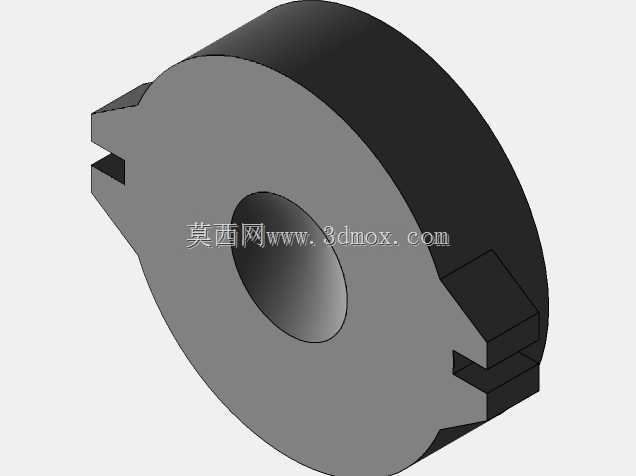

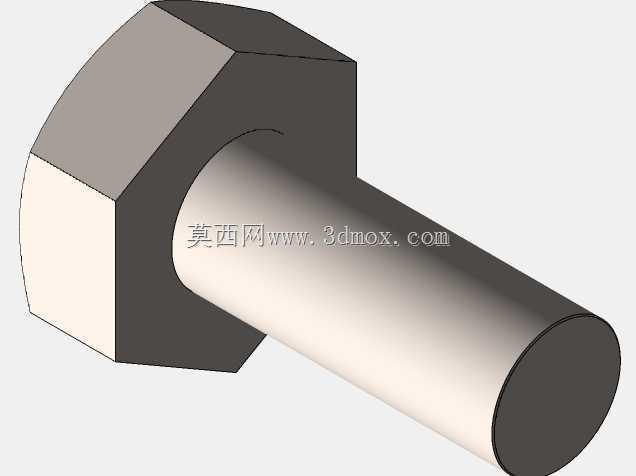

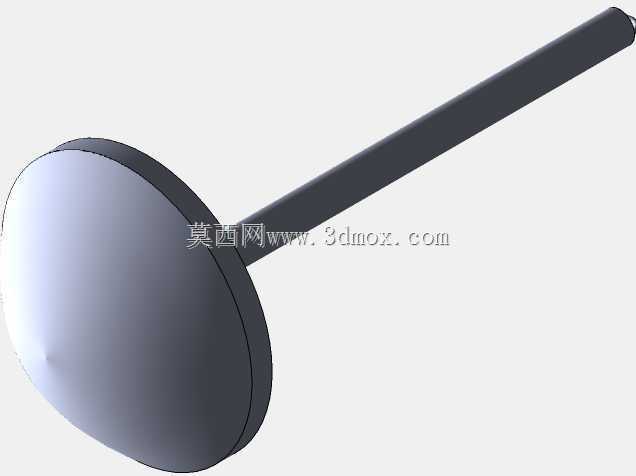

  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计
  • 电力变压器配套填充工装结构设计

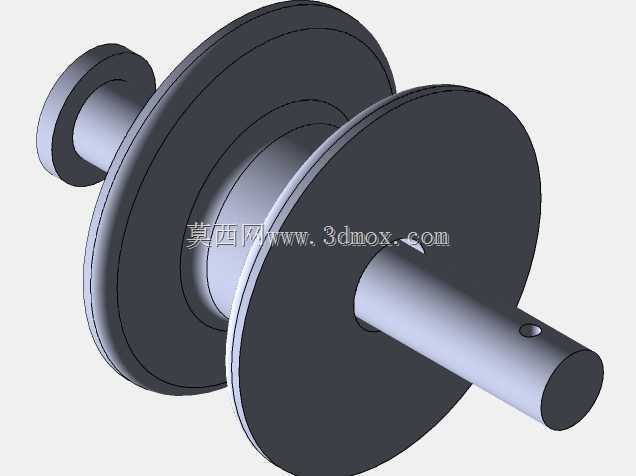

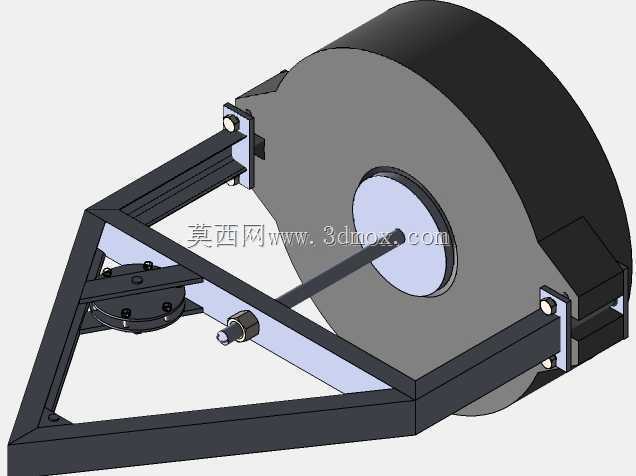

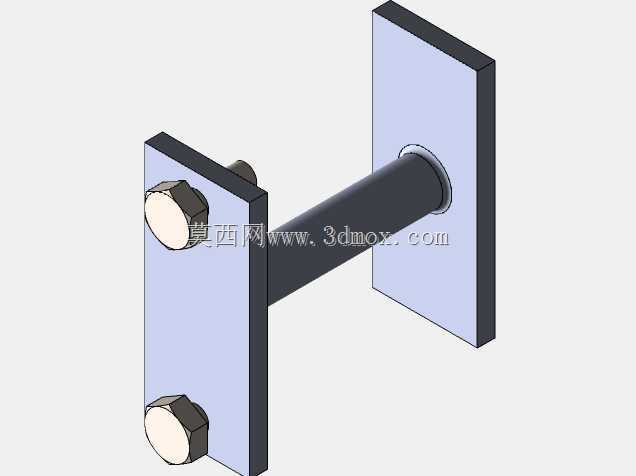

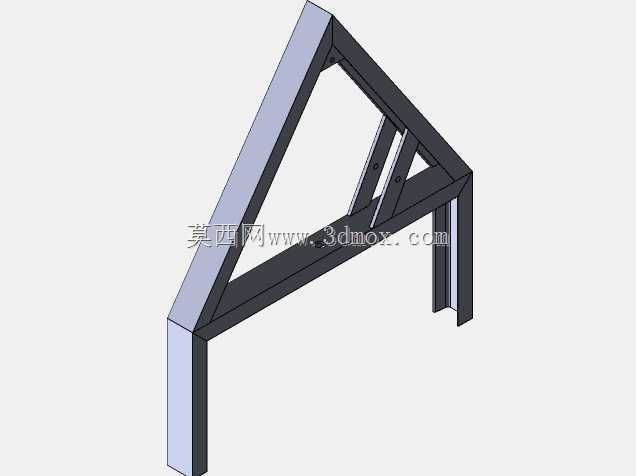

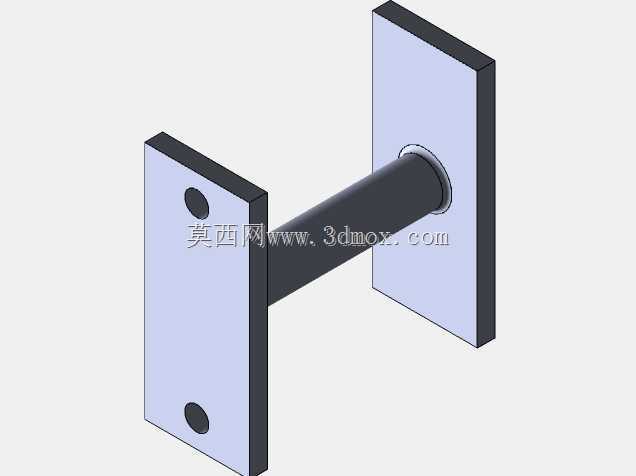

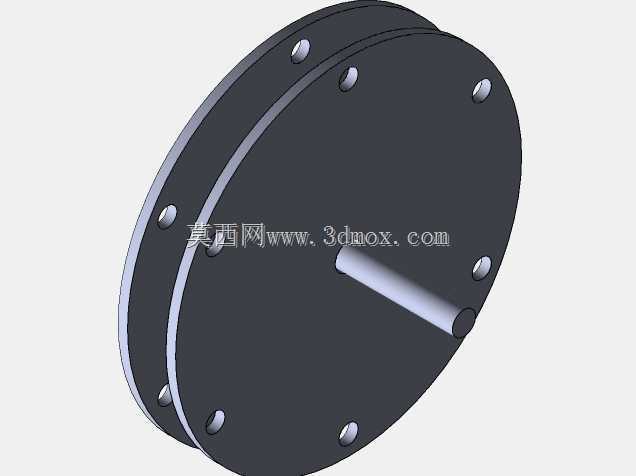

  在电力变压器的生产制造环节,线圈绕制完成后的绝缘填充工序,一直是影响产品运行稳定性的关键步骤,这套填充工装正是针对该工序的作业痛点开发的专用作业装置。从结构组成来看,整套装置采用三角桁架式支撑框架作为主体承载结构,框架选用标准等边角钢焊接成型,所有焊接位置均做45度坡口处理,焊后进行去应力退火,避免长期受力出现形变偏移,框架的三个连接端点分别设置可调式锁紧压块,压块与框架主体之间采用腰型孔连接,可根据不同规格变压器线圈的外径尺寸调整夹持范围,适配直径从300mm到800mm的环形线圈填充作业。核心作业部件为环形压装轮,压轮外圈采用45号钢调质处理,表面粗糙度控制在Ra1.6以内,避免压装过程中刮伤线圈外层的绝缘纸,

  压轮中心设置自润滑铜套轴承,与支撑框架上的固定转轴配合,转动过程无卡滞,压轮的工作面弧度与变压器线圈的外圆弧度完全匹配,压装时可保证绝缘填充材料均匀受力,不会出现局部填充过实或空隙残留的问题。支撑框架的前端设置进给调节螺杆,螺杆采用Tr20×4梯形螺纹,传动效率高且具备自锁特性,转动螺杆端部的六角头即可带动压轮沿线圈径向进给,进给行程最大可达120mm,调节过程中可通过框架上的刻度标识直观读取进给量,保证填充压力控制在工艺要求的0.2-0.5MPa区间内,避免压力过大压裂线圈内部的绝缘层,或是压力过小导致填充材料密实度不达标。这套工装的安装边界十分灵活,不需要额外的固定基座,作业时直接将框架跨放在待填充的变压器线圈外侧,

  调整三个端点的锁紧压块卡紧线圈的外沿即可开始作业,整体重量控制在18kg以内,单人即可完成搬运、装夹、操作全流程,相比传统的手工敲击填充方式,作业效率可提升60%以上,同时能完全避免手工操作带来的填充不均匀、绝缘层损伤等质量问题。在设计思路上,整套结构完全摒弃了复杂的动力元件,纯机械结构的设计让装置无需外接电源或气源,在变压器生产车间的任意工位都可直接使用,后期维护仅需定期给转轴和进给螺杆添加润滑脂即可,维护成本极低。框架的所有杆件均采用标准化型材切割焊接成型,加工精度要求低,普通的机加工车间即可完成制造,备件替换十分便捷。压轮与框架之间采用快拆式连接结构,仅需拔出端部的开口销即可拆下压轮,针对不同弧度的线圈作业需求,

  可快速更换对应规格的压轮,无需更换整套工装,大幅降低了多规格产品生产的工装投入成本。实际生产应用中,这套工装除了用于变压器线圈的绝缘材料填充作业,还可适配环形电感、互感器等同类环形绕组产品的填充压装工序,通过调整压块位置和更换压轮,即可覆盖绝大多数中低压环形绕组产品的填充作业需求。作业过程中,压轮沿线圈圆周方向滚动施压,可将绝缘填充材料均匀压入线圈层间的缝隙中,有效避免变压器运行过程中因层间空隙存在导致的局部放电、绝缘老化加速等问题,直接提升变压器产品的运行寿命和可靠性。从结构受力角度分析,三角桁架的支撑形式让整套装置的受力分布更加合理,压装过程中产生的径向作用力会通过框架的三个杆件均匀分散到锁紧压块位置,不会出现局部应力集中导致的框架变形,经过1000次以上的压装循环测试,框架的形变量可控制在0.1mm以内,完全满足长期批量生产的精度要求。进给螺杆的位置设置在框架的前端操作侧,作业人员站在固定位置即可完成进给调节和压轮转动操作,不需要频繁移动位置,作业动线更加合理,可有效降低长期作业的劳动强度。压轮的中心转轴与框架之间设置有限位挡圈,可避免压装过程中压轮出现轴向窜动,保证压轮始终与线圈工作面保持垂直,不会出现压偏、错位的问题。
