内六角螺栓紧固式电力变压器封装结构

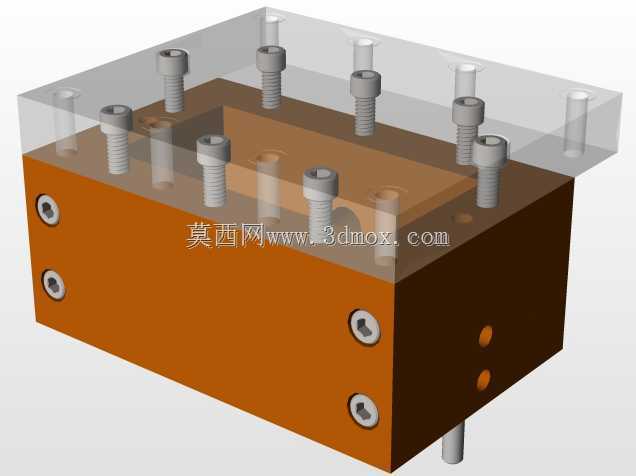

　　在输配电末端的低压供电场景里，这类封装结构的电力组件常被部署在车间动力柜内部、户外小型配电箱的隔层中，承担小功率回路的电压转换职能，给现场的传感模块、控制回路提供适配的工作电压，避免高压直入烧毁低压侧的精密电气元件。从结构设计逻辑来看，整个组件采用上下分体式的壳体拼接方案，下半部分为酚醛树脂压制成型的绝缘基座，上半部分是透明PC材质的防护上盖，这种材质搭配一方面可以利用透明材质直观观察内部绕组的固定状态、接线端的氧化情况，日常巡检时不用拆解外壳就能排查松动、积灰等常见故障，另一方面酚醛基座的耐高温、抗爬电特性，能满足长期带电运行的绝缘要求，避免相邻接线柱之间出现拉弧短路的问题。

　　紧固结构全部采用标准内六角圆柱头螺栓，沿上盖与基座的贴合面均匀排布，每侧的螺栓间距控制在合理范围，保证压合面的受力均匀，不会出现局部缝隙导致灰尘、潮气侵入壳体内部。基座侧面预留的内六角安装孔，是用来将整个组件固定在安装背板上的，安装时不需要拆解上盖，直接从基座侧面拧入固定螺丝即可，能大幅缩短现场安装的作业时间，也避免安装过程中杂物掉入壳体内部影响绝缘性能。基座侧面的两个圆形开孔是低压侧的接线引出位，对应的另一侧预留高压侧接线端，高低压接线端分侧布置的设计，能拉大高低压回路的爬电距离，符合低压电气设备的安全间距要求，减少接线时误碰高压端的安全风险。

　　从安装边界尺寸来看，整个组件的长宽高比例适配常规DIN导轨安装的预留空间，也支持螺丝直接固定在安装板上，安装孔位的间距匹配行业内通用的小容量变压器安装尺寸，替换旧件时不需要重新在安装板上打孔，能直接兼容原有安装位。内部的绕组固定槽做了台阶式限位设计，绕组放入槽体后，上盖压合时会通过内侧的凸台压住绕组的环氧封装层，即使设备运行中出现持续振动，比如安装在冲压设备旁的动力柜内，绕组也不会出现移位、接线端拉扯断裂的问题。上盖的螺栓沉孔做了深度限位，螺栓拧入后不会顶到内部的绕组结构，避免装配时螺栓过深损伤绕组绝缘层。

　　实际应用中，这类结构的变压器组件不需要额外加装外防护壳，自身的壳体结构已经满足IP20的防护等级，能阻挡手指大小的异物触碰内部带电部件，适配干燥的室内配电场景，如果是在湿度较大的地下配电间使用，也可以在贴合面加装密封胶条，进一步提升防护等级，不需要重新开模制作壳体。接线端的铜嵌件是直接注塑在酚醛基座内部的，能避免长期接线拧动螺丝时出现嵌件松动、接触电阻变大的问题，大电流通过时不会因为嵌件松动出现局部过热的情况。整个结构的拆解维护也很方便，只需要拧开上盖的一圈固定螺栓，就能直接露出内部的绕组与接线端，更换绕组、重新接线都不需要将整个基座从安装板上拆下，能减少维护时的停电作业时间。
