STEM课程立式手机支撑扩展坞结构

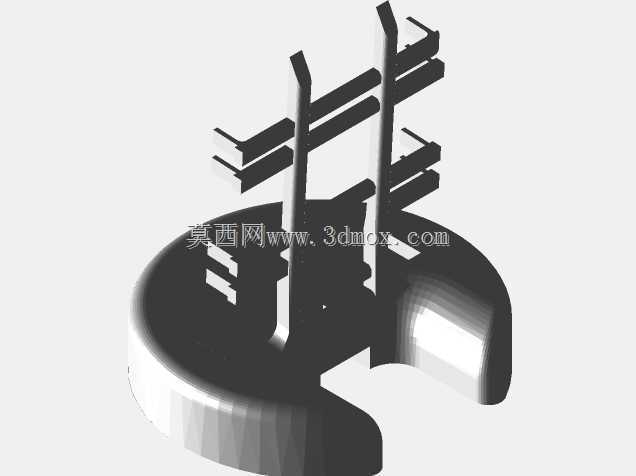

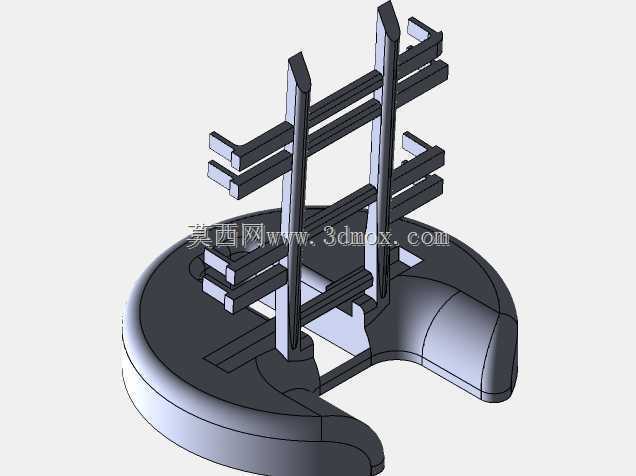

　　这款立式支撑扩展结构，最初面向教学实践场景开发，适配日常桌面使用的手机固定与拓展需求，在STEM教学场景中，可作为结构设计、装配逻辑的实操演示载体，让学习者直观理解卡扣配合、重心配平、支撑限位的实际工程逻辑，也可直接作为日常桌面的手机承托配件使用。结构整体采用立式承托布局，底部为弧形配重底座，底座轮廓做了圆角过渡处理，接触桌面的底面预留了0.8mm的平面贴合区域，避免弧面直接接触桌面导致的放置不稳问题，底座整体宽度控制在85mm，前后纵深62mm，放置在常规桌面时不会占用过多操作空间，底座与上部支撑立架的连接位置，设计了十字交叉的加强筋结构，筋板厚度2mm，既可以减少整体耗材用量，也能抵消上部手机放置后产生的前倾力矩，

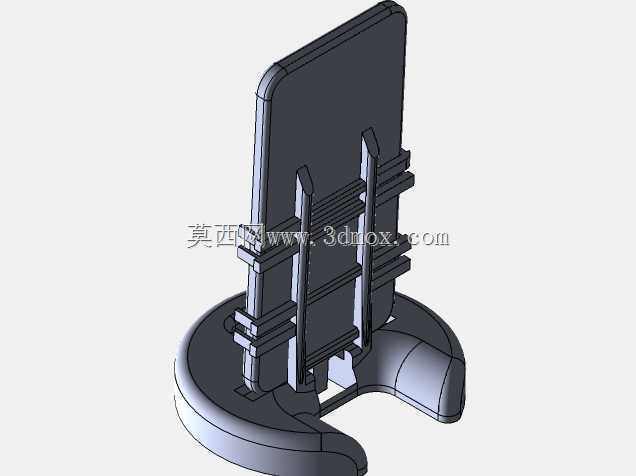

　　避免支撑结构出现倾覆问题。上部的手机承托部分，采用双侧限位卡扣设计，左右两侧各设置三道横向凸起的限位筋，筋条高度1.2mm，相邻筋条间距3mm，可以适配不同厚度的带保护壳手机，限位筋的边缘全部做了R0.5的圆角处理，不会刮伤手机外壳或者保护套表面；承托立板的整体高度为120mm，宽度70mm，立板背面做了1.5mm的壁厚掏空处理，在保证结构刚性的前提下降低整体重量，立板与底座的连接采用插接式配合，插接位置预留0.2mm的装配间隙，不需要额外紧固件即可完成组装，也方便教学场景下的反复拆装演示。在功能拓展层面，底座的弧形侧边预留了走线槽位，槽位宽度4mm，可以容纳手机充电线、音频线穿过，当手机放置在支撑位上时，

　　充电线材可以顺着走线槽规整排布，不会出现线材弯折、挤压的问题；立板下部的承托托钩位置，做了15mm深度的内凹避让区，不会遮挡手机底部的充电接口、扬声器开孔，保证手机放置时的正常充电与音频输出。从设计逻辑来看，整个结构没有复杂的曲面特征，所有配合位置都采用直身面加圆角的处理方式，既适合3D打印快速成型制作，也适合注塑批量生产的拔模要求，所有壁厚都控制在1.5-2mm的均匀区间，避免成型过程中出现缩痕、翘曲问题；重心配平经过反复调整，当放置常规6.7英寸屏幕手机时，整体重心落在底座支撑面的中心区域，即使受到轻微的桌面碰撞，也不会出现侧翻或者滑落的情况。实际使用场景中，除了作为教学演示的结构样件，也可以放置在办公桌面作为手机支架使用，

　　立式的支撑角度调整为75度仰角，符合日常坐姿下的观看视线高度，不需要低头即可查看手机屏幕信息，双侧的限位结构可以保证手机在竖屏放置时的稳定性，不会出现左右滑动偏移的问题；底座的弧形轮廓贴合桌面放置时，不会有尖锐棱角磕碰的风险，适合在教室、办公室、家庭书桌等多种场景下使用。结构的安装边界非常宽松，不需要额外的固定配件，直接放置在平整的桌面、台面即可使用，整体重量控制在120g左右，方便挪动转移，插接式的装配结构也可以根据使用需求，更换不同高度的承托立板，适配不同尺寸的移动设备，拓展使用的适配范围。
