老式短波收音机3D打印替换基座结构

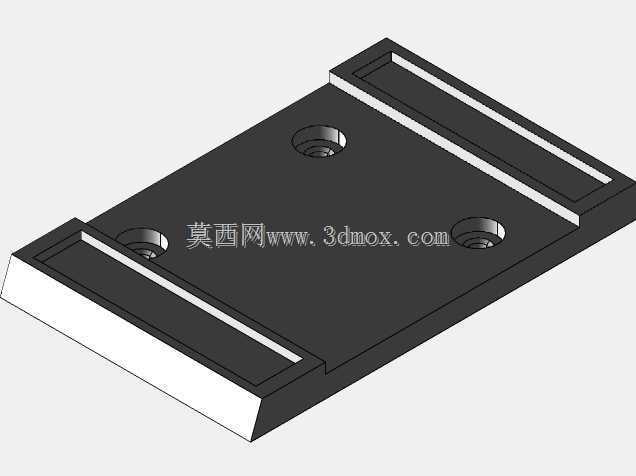

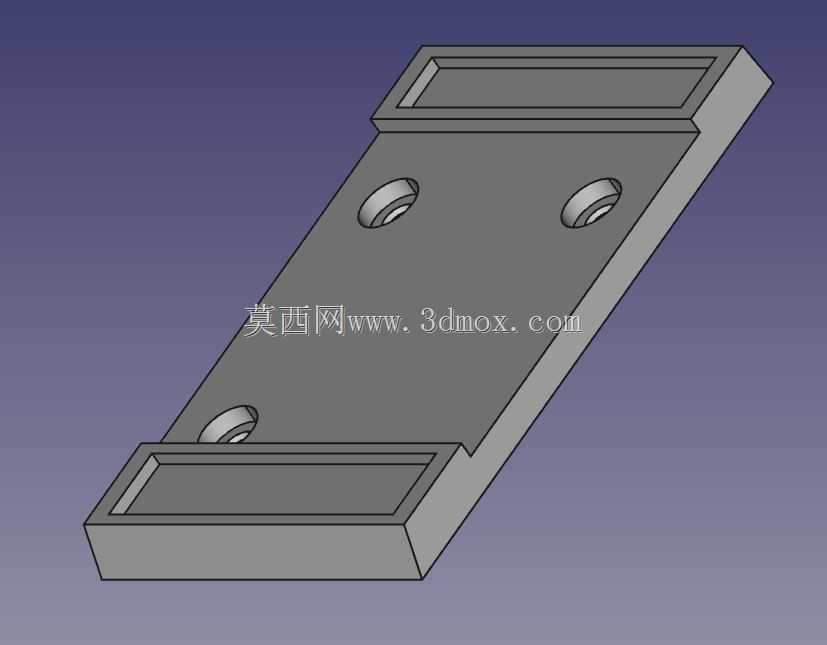

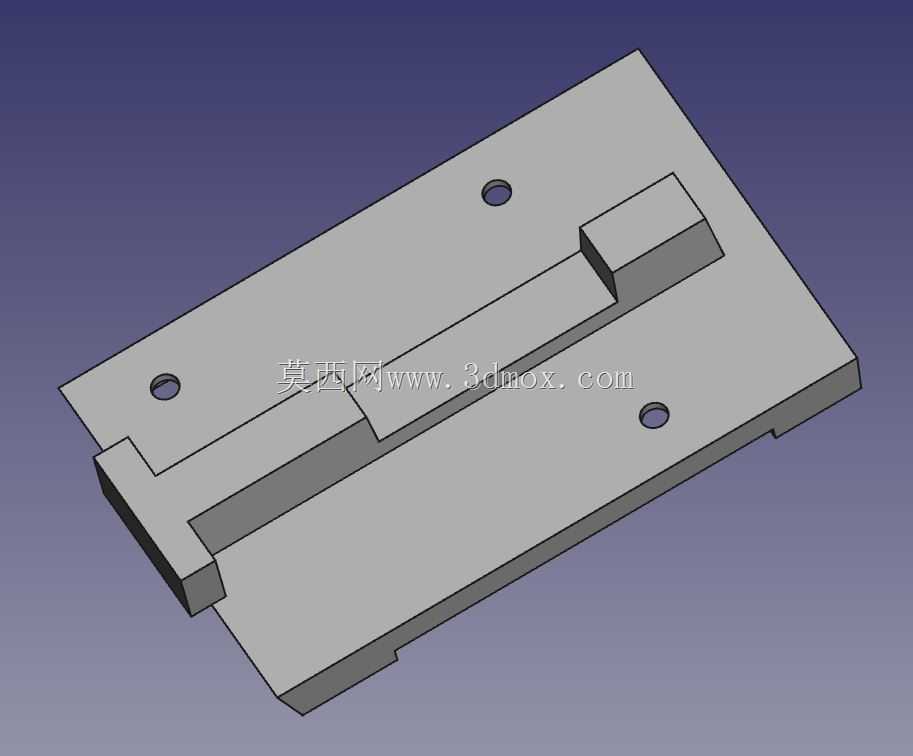

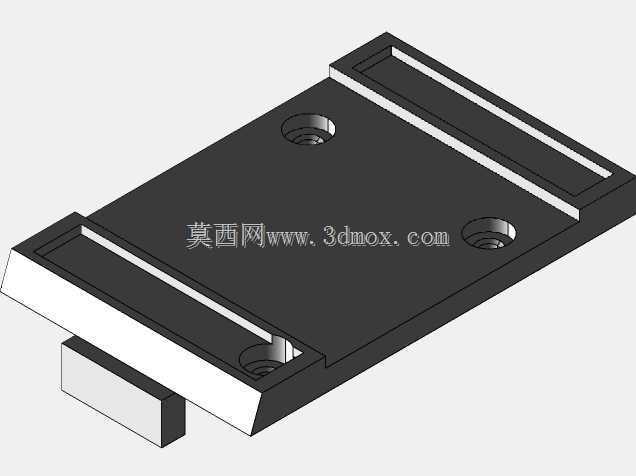

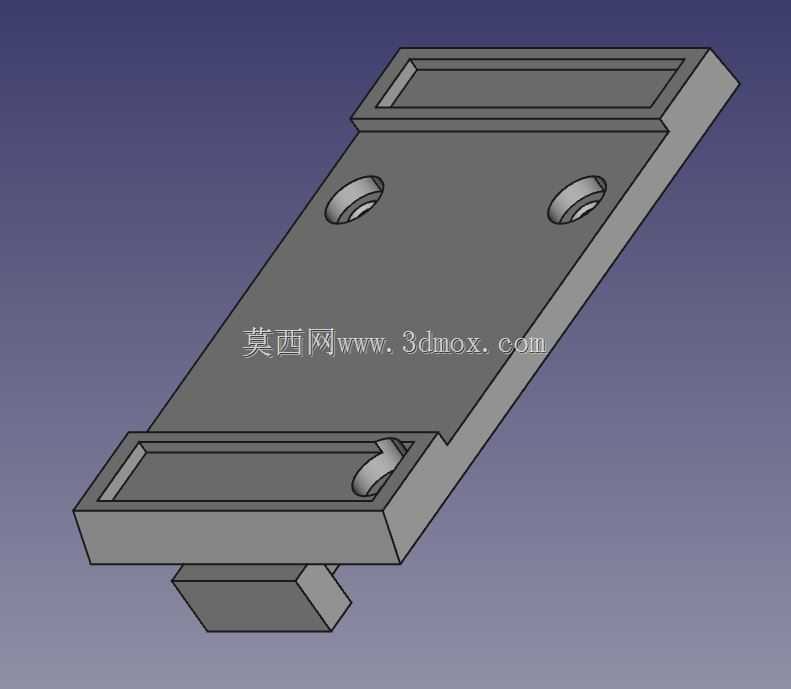

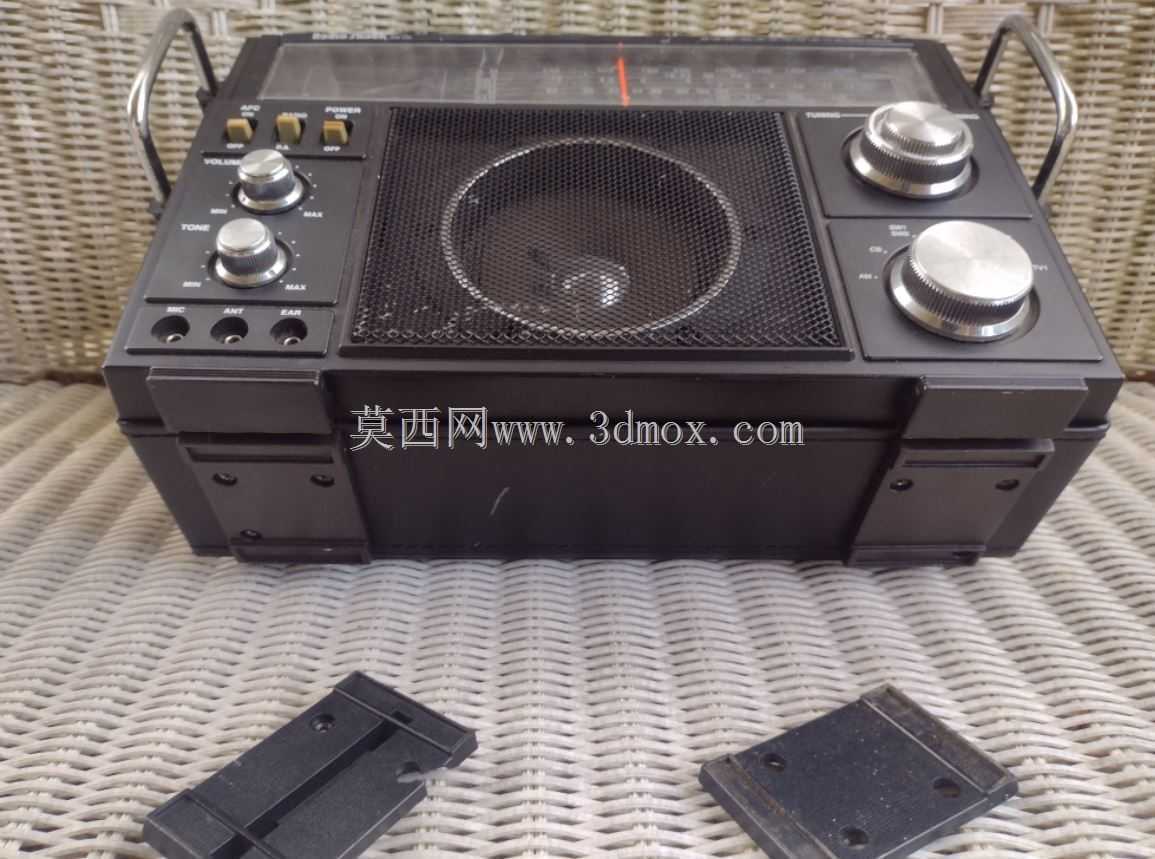

　　这款结构件针对老式多频段接收设备的老化基座问题设计，核心解决原厂塑料部件因长期使用出现材质老化、碎裂后，设备无法平稳放置、原有安装定位失效的实际使用痛点。从实际使用场景来看，这类老式短波接收设备多被无线电爱好者收藏、日常使用，原厂塑料基座在长期温湿度变化、紫外线照射、受力疲劳的共同作用下，极易出现安装柱断裂、卡扣失效、支撑面形变的问题，很多设备因此无法正常放置，甚至因基座缺失导致内部电路板受力偏移，出现接线松脱、调谐机构卡滞的连带故障。设计过程中首先完成了原机基座安装点位的逆向测绘，逐一匹配机壳底部的四个安装螺孔位置、螺孔深度、支撑凸台的高度差，确保替换件安装后与原机壳完全贴合，不会出现局部顶起、安装缝隙不均的问题。

　　支撑面的造型完全复刻原基座的外轮廓弧度，保证设备放置后的视觉协调性，不会因为替换件的造型差异破坏整机的复古外观质感。结构设计上针对原塑料件易断裂的薄弱位置做了优化，原安装柱根部的直角过渡位置全部替换为R2.5的圆角过渡，分散安装拧紧时的应力集中，支撑筋的厚度从原设计的1.8mm提升至2.5mm，同时在筋板交接位置增加三角加强结构，提升整体抗冲击性能，即使设备意外从桌面高度滑落，基座也不会出现原部件常见的根部断裂问题。安装边界方面，替换件完全适配原机的安装空间，基座突出机壳底部的高度与原部件保持一致，为12mm，既保证设备放置时底部留有足够的通风间隙，避免长时间工作时机壳内部积热无法散出，又不会因为基座过高导致设备重心上移，

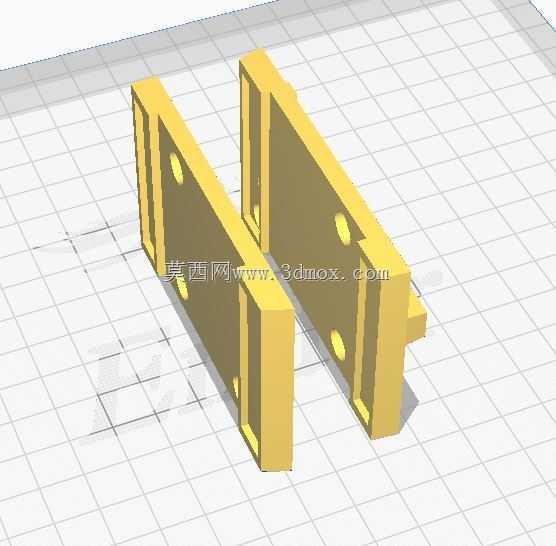

　　提升放置稳定性。基座底部设计有四个直径8mm的防滑脚垫安装位，匹配通用的橡胶防滑脚垫，进一步提升设备在木质、玻璃等光滑桌面的放置稳定性，避免调谐旋钮操作时设备出现滑动。从功能适配性来看，这款替换基座完全不干涉设备原有的接口布局，机壳侧面的耳机接口、外接天线接口、电源接口的下方都预留了足够的操作空间，插拔线材时不会被基座遮挡，也不会因为基座的存在导致线材插头无法完全插合。对于无线电爱好者的日常使用场景，这款结构件既可以直接通过FDM3D打印制作，选用常规的PLA或者PETG材质即可满足使用强度要求，打印时无需添加支撑结构，降低打印门槛，也可以通过小批量注塑的方式生产，满足收藏圈的批量替换需求。实际建模过程中，所有安装孔位都预留了0.

　　2mm的装配公差，避免因3D打印的成型误差导致安装孔位错位，螺孔位置设计为自攻螺丝安装位，直接使用原机的固定螺丝即可完成装配，不需要额外采购标准件，降低替换成本。基座的外表面做了哑光纹理处理，和原机壳的磨砂塑料质感保持一致，安装后不会出现明显的色差违和感，对于追求整机外观完整性的收藏用户，也可以在打印完成后做表面喷漆处理，匹配原机的黑色壳体配色。从结构可靠性角度出发，设计时规避了原部件的材质缺陷问题，原部件使用的回收ABS材质在长期使用后会出现脆化，而替换件推荐使用的PETG材质兼具韧性和抗老化性能，在常规室内环境下的使用寿命远高于原厂塑料部件，能够有效延长这类老式接收设备的可使用周期，避免设备因小部件损坏而彻底闲置。
