双层医用物料手推车结构设计

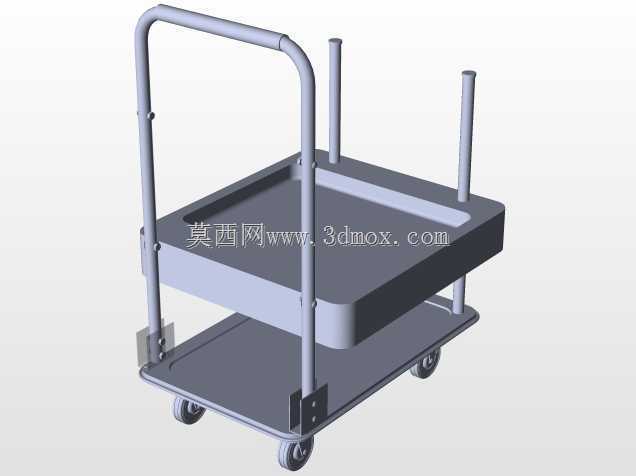

　　这款双层手推车的结构设计，核心围绕窄通道高频次物料转运场景展开，在做三维建模阶段，最先敲定的是底部脚轮的安装边界——四个万向轮的安装座采用下沉式嵌装结构，轮组外缘与底盘下边缘的预留间隙控制在12mm，既避免推行过程中轮体剐蹭底盘钣金，也能保证整车最低离地高度满足10mm门槛的通行需求，不会出现卡滞问题。从实际使用场景来看，这类推车既可以在酒店后勤区域运送清洁耗材、布草物料，也能在制药车间、小型诊疗区域转运药品、轻型检验设备，所以在层板结构设计上做了针对性优化：上下两层置物板都采用四周凸起30mm的围边结构，围边转角做R20的圆弧过渡，没有直角积灰死角，日常擦拭消毒时不会残留清洁盲区，同时围边高度刚好能阻挡常规盒装药品、方形物料盒在推行过程中滑落，不需要额外加装护栏，减少了整车的零件数量，也降低了后期装配的工时成本。

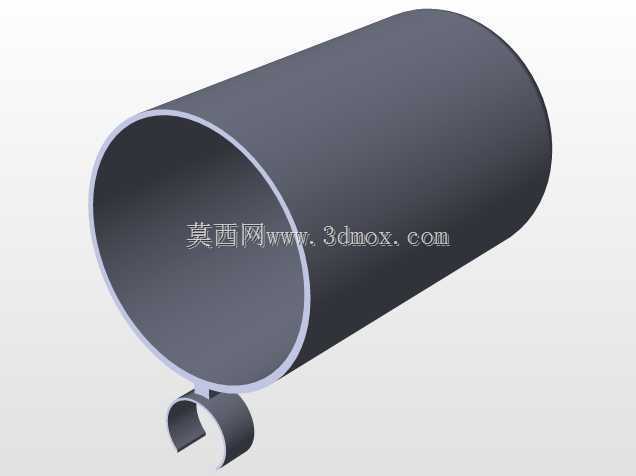

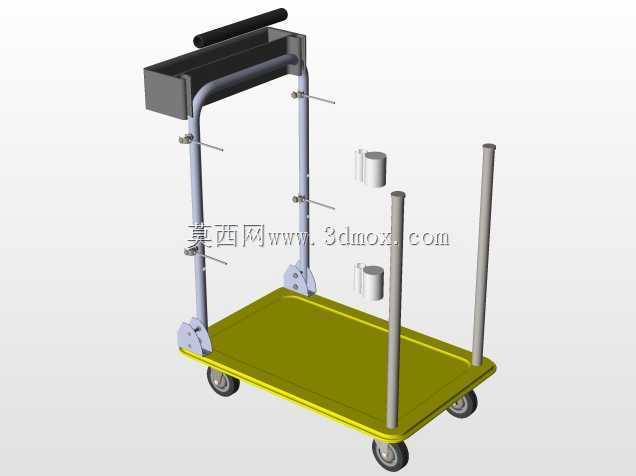

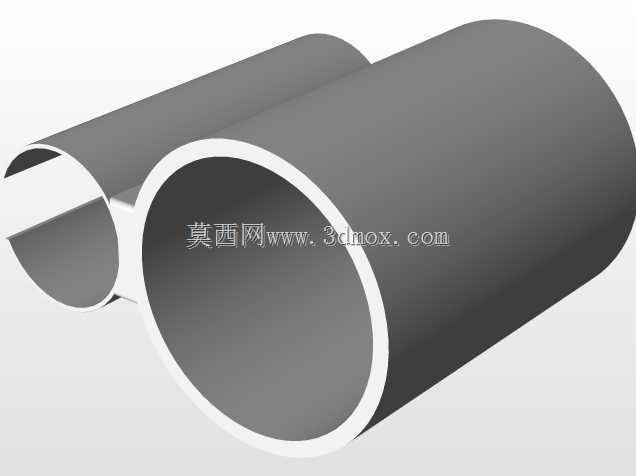

　　建模过程中对推把的安装位置做了多轮调整，最初的方案是将U型推把固定在上层置物板的后侧边缘，实际模拟推行姿态时发现，当推把高度设置在900mm时，身高160-180cm的操作人员都能保持自然的握持姿态，手腕不需要额外弯折，长时间推行不会产生明显的肌肉疲劳；推把采用圆管折弯成型，与层板的连接座设计成快拆结构，日常运输存储时可以快速拆下推把，将多台推车堆叠放置，堆叠时上层推车的脚轮刚好卡入下层推车层板的预留定位凹槽内，堆叠四层也不会出现滑移倾倒，大幅降低仓储和长途运输的空间占用。

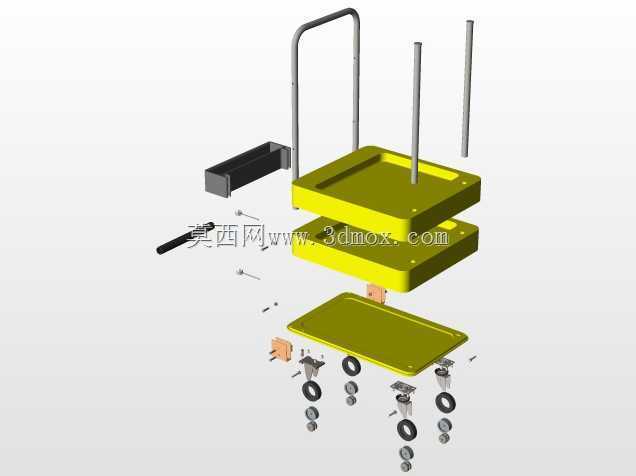

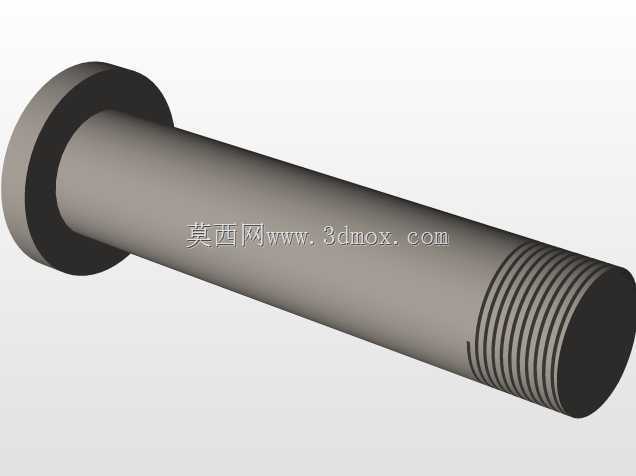

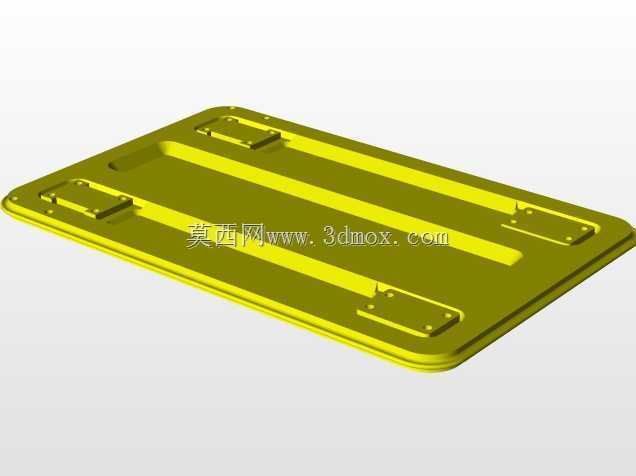

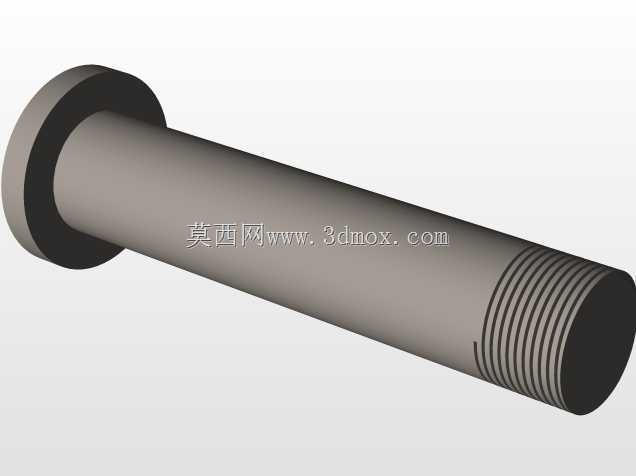

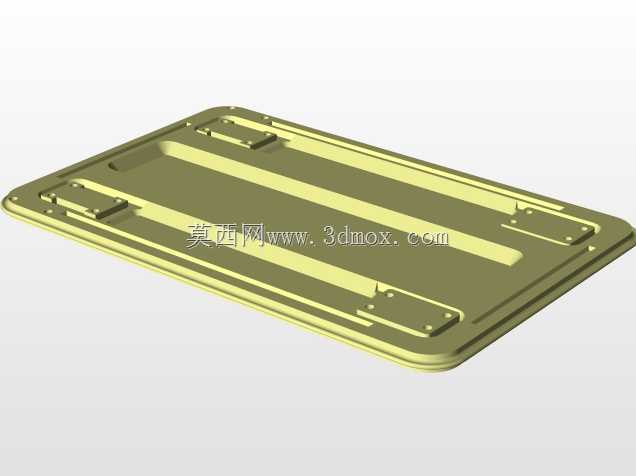

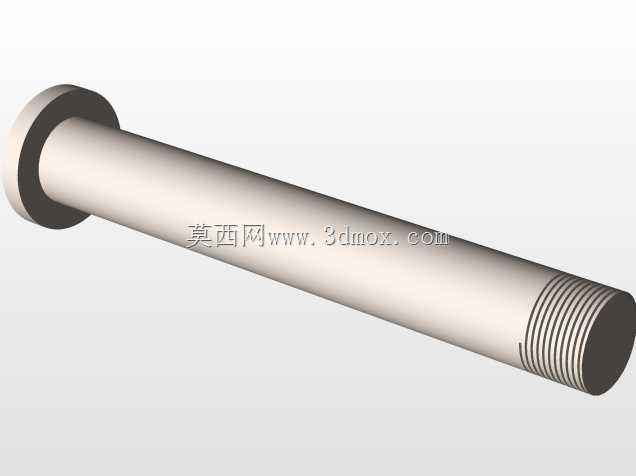

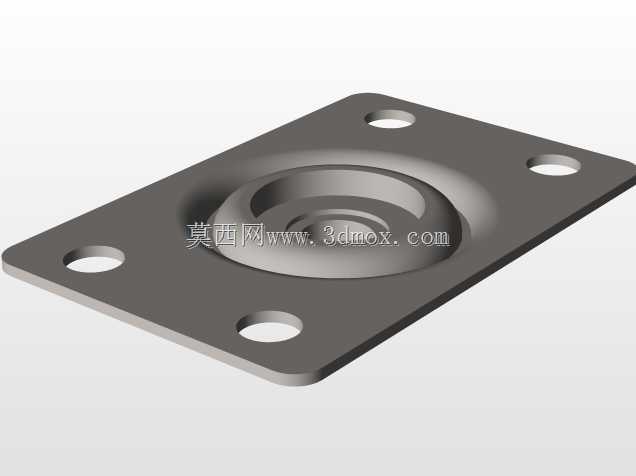

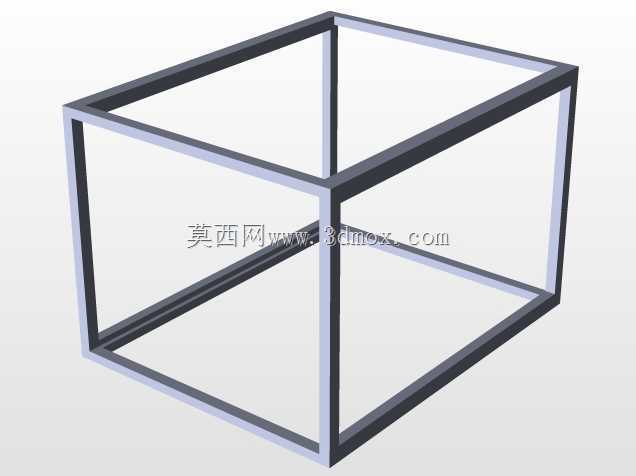

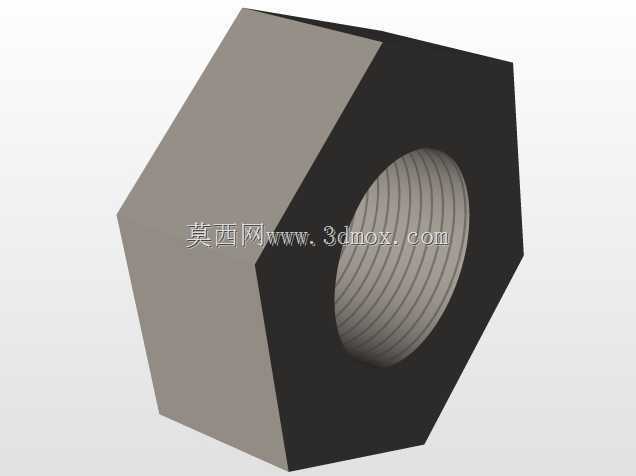

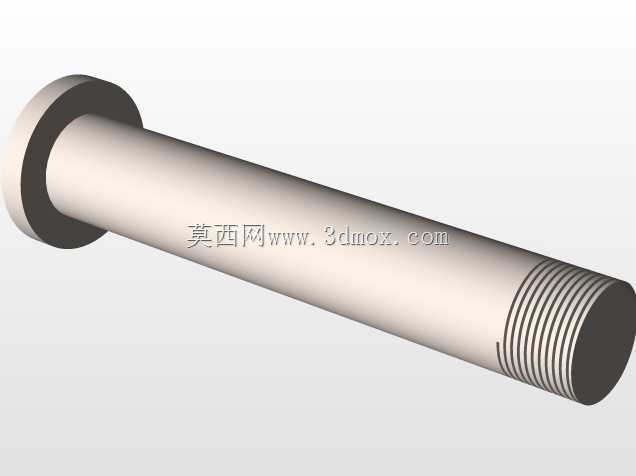

　　从零件拆分的结构来看，整车采用模块化设计思路，层板、推把、脚轮、连接紧固件全部为独立可替换部件，其中层板主体采用薄钣金折弯加内部加强筋的结构，在层板底部对应脚轮安装的位置焊接了加厚的安装衬板，避免长期承重后安装位出现变形；两层置物板之间采用四根圆柱形支撑杆连接，支撑杆两端都设计了定位止口，装配时不需要额外调整对齐，直接插入层板对应的安装孔后拧紧紧固件即可，装配公差控制在±0.5mm以内，不会出现层板倾斜的问题。在做结构强度校核时，按照单层承重50kg的工况做静力学仿真，层板中部的最大变形量控制在1mm以内，完全满足日常轻型物料转运的承重需求，不会出现层板下弯导致物料滑落的问题。

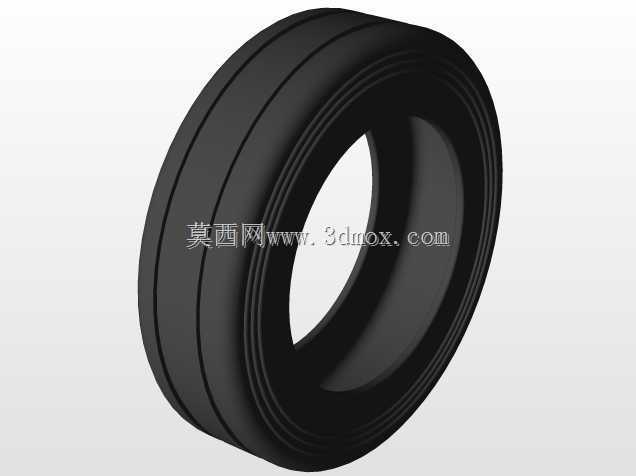

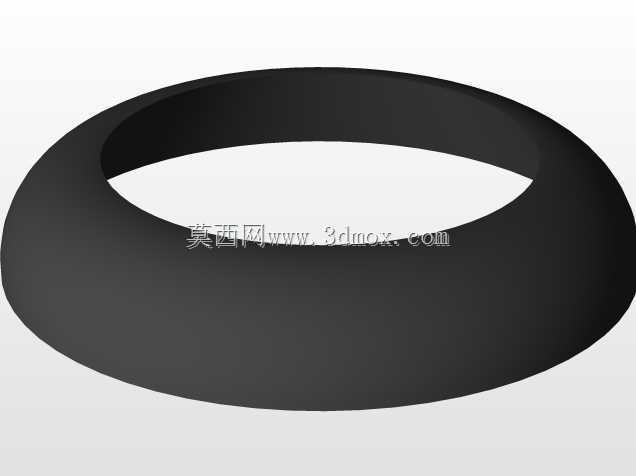

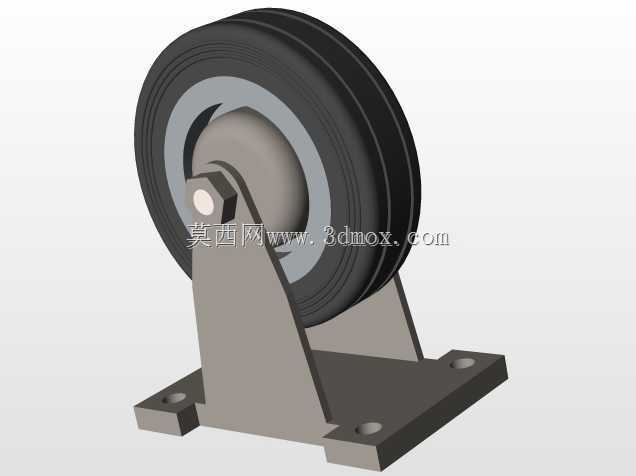

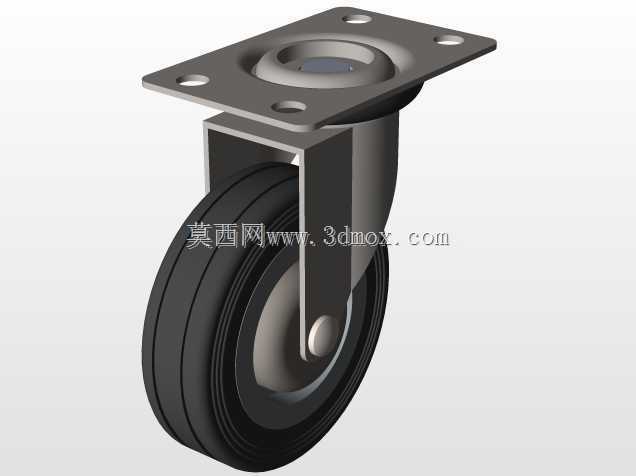

　　考虑到不同使用场景的清洁需求，整车所有外露的连接螺丝都采用沉头安装设计，螺丝端面与安装面齐平，没有突出的棱角和缝隙，不会勾挂布料、包装袋等柔性物料，也不容易积存污渍；脚轮选用带刹车的万向轮，踩下刹车踏板后可以将轮体和转向结构同时锁止，在斜坡或者有坡度的地面停靠时不会出现溜车问题，刹车踏板的位置设置在脚轮外侧，不需要弯腰用手操作，用脚尖就能轻松触发锁定和解锁，符合日常操作的人机工程要求。另外在推车的后侧还预留了一个小型附件挂盒的安装位，可以根据使用需求加装收纳盒，用来放置记号笔、单据、小型工具等零散物品，不需要额外在层板上打孔固定，挂盒采用卡扣式安装，拆卸调整位置都很方便。

　　在确定整车外形尺寸时，充分参考了常规医用电梯、酒店后勤通道的通行宽度，整车宽度设置为600mm，长度设置为900mm，这个尺寸可以轻松通过宽度800mm的标准防火门，在走廊错车时也不会出现通行困难；两层置物板之间的净空高度设置为350mm，既可以放置高度300mm以内的物料箱，也不会因为层间距过大导致整车重心偏高，推行时的稳定性更好，即使在小半径转弯时也不容易出现侧倾。整个建模过程中所有的安装孔位、配合尺寸都做了参数化关联，后期如果需要调整层板尺寸、推把高度或者支撑杆间距，只需要修改对应参数就能快速生成新的结构方案，不需要重新绘制每个零件，能大幅缩短衍生型号的设计周期。
